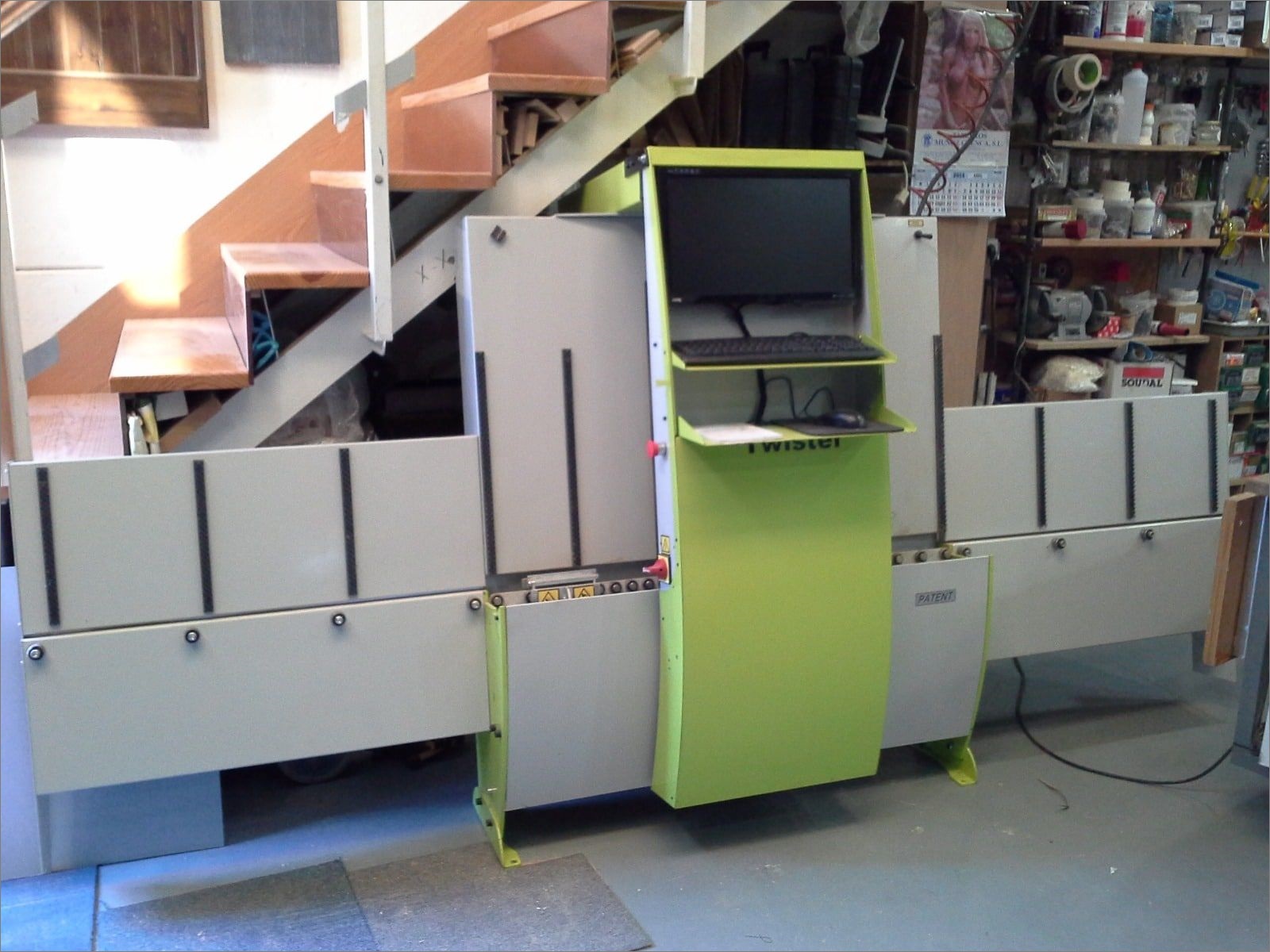

Verifique abaixo as especificações e configurações disponíveis no plugin Twister 750NX.
Tipo de máquina: Centro de Usinagem CNC
Fabricante: Vertimaq
Exemplo de programas: BOT0133A
Extensão do arquivo gerado: .GWF
PLUGINS DE INTEGRAÇÃO
Plugin Twister 750NX
IMPORTANTE: Para importação de arquivos gerados dentro do Promob para a Máquina Twister750NX é necessário aderir com o fabricante uma chave de liberação para a máquina.
Passos de importação para máquina:

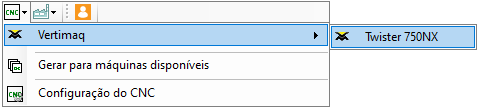

1. Acesse CNC - Configuração CNC;
2. Acesse as configurações da máquina e configure o Plugin Vertimaq Twister_750NX, com identificação de código de ferramenta normalmente;
Configurações
Para verificar as configurações sobre Máquinas CNC, clique aqui.

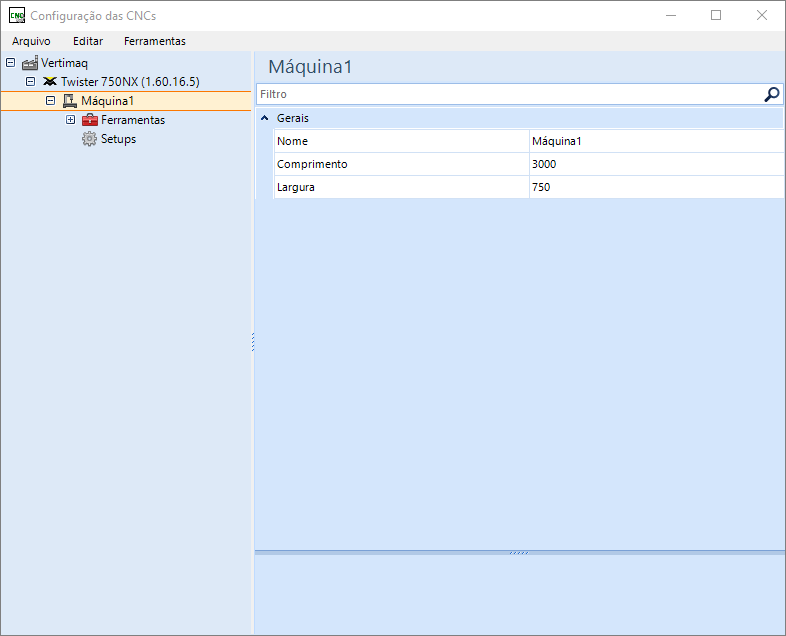

Máquina 1
Gerais
Nome: defina o nome para a máquina.
Comprimento X (mm): comprimento da máquina.
Largura Y (mm): largura da máquina.

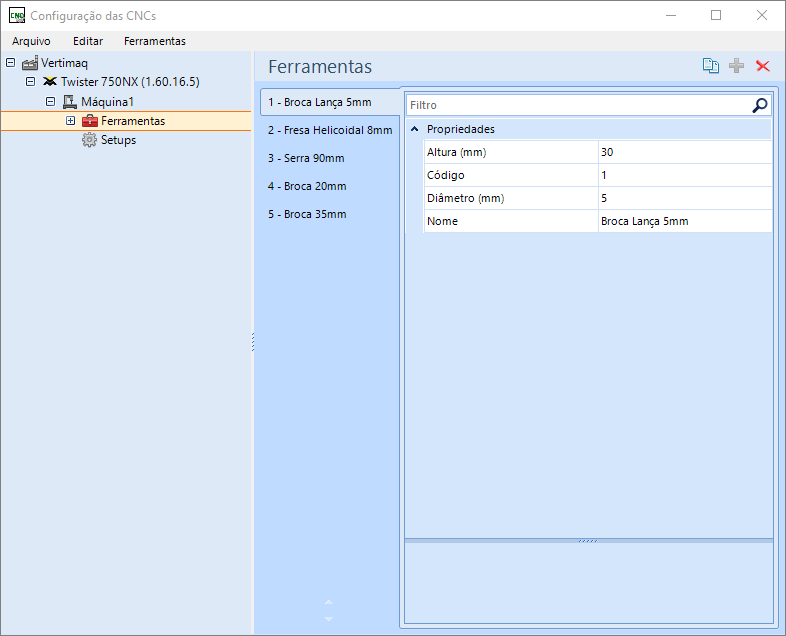

Ferramentas
Para verificar as ferramentas sobre Máquinas CNC, clique aqui.

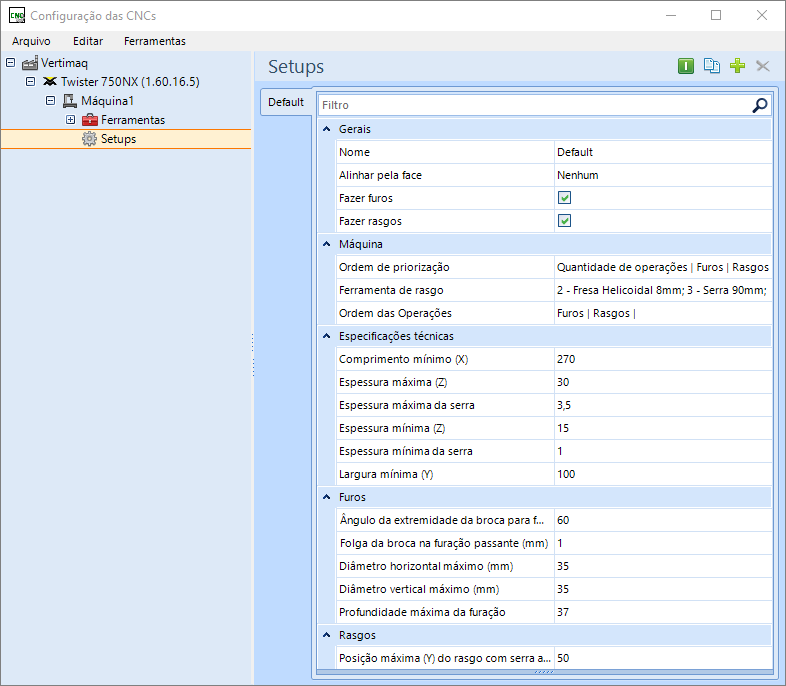

Setups
Gerais
Nome: nome do setup da máquina.
Alinhar pela face: define se na geração dos programas é considerada a face de alinhamento cadastrada em cada peça. Se sim esta face será alinhada conforme a configuração selecionada. Para mais informações clique aqui.
Fazer furos: máquina está habilitada para fazer furos.
Fazer rasgos: máquina está habilitada para fazer rasgos.
Máquina
Ordem de priorização: define a ordem de priorização das operações para geração de programas.
Ferramenta de rasgo: ferramenta usada para rasgos.
Ordem de Operações: ordem que a máquina realiza as operações.
Especificações Técnicas
Comprimento mínimo(X): comprimento mínimo da peça para que a máquina possa executar operações.
Espessura máxima (Z): espessura máxima da peça que a máquina pode executar operações.
Espessura máxima da serra: espessura máxima em que a serra pode executar operações.
Espessura mínima (Z): espessura mínima da peça que a máquina possa executar operações.
Espessura mínima da serra: espessura mínima em que a serra pode executar operações.
Largura mínima (Y): largura mínima da peça para que a máquina possa realizar operações.
Furos
Ângulo da extremidade da broca para furação passante: determine o ângulo da extremidade da broca para uso de furações passantes (de 25 até 90 graus). Este valor é utilizado no cálculo para determinar o acréscimo na profundidade da furação passante a fim de garantir que o furo atravesse completamente a peça.

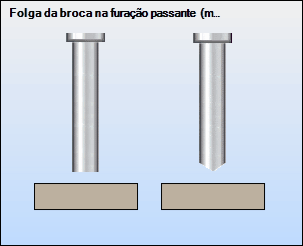

Folga da broca na furação passante (mm): determine a folga da broca para uso em furações passantes.
Diâmetro horizontal máximo (mm): diâmetro máximo das brocas horizontais.
Diâmetro vertical máximo(mm): diâmetro máximo das brocas verticais, em milímetros. Valor máximo: 35.
Profundidade máxima da furação (mm): profundidade máxima que a broca pode furar.
Rasgos
Posição máxima para rasgos feitos com serra em (Y): posição máxima em que a máquina pode fazer rasgos com serra em (Y).
3. Em CNC - Vertimaq gere o arquivo extensão .GWF;
Velox
1. Verifique a pasta de peças, observado no cadastro de ferramentas da máquina Velox.
2. Insira na pasta, os arquivos GWF gerados pelo Promob.

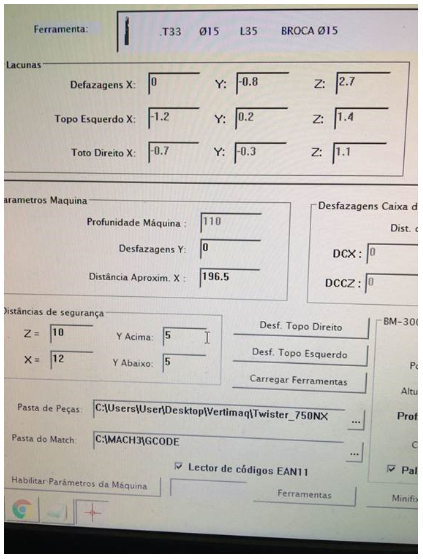

- Neste exemplo o caminho é C:/Users\User\Desktop\Vertimaq\Twister_750NX

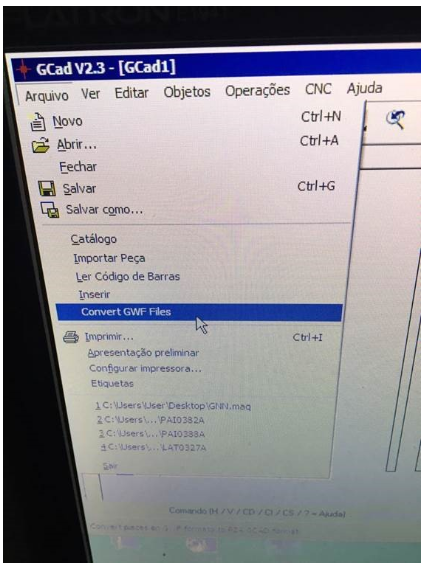

3. No software da máquina, GCad, acesse Arquivo-Convert DWF Files e converta os arquivos que estão na pasta em formato GWF, para arquivos identificados pela máquina;

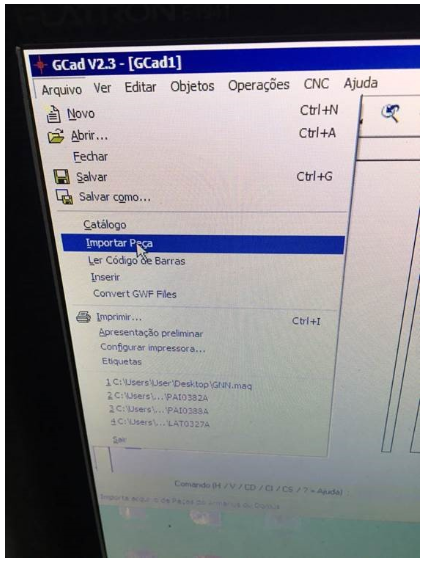

4. Após os arquivos convertidos, importe as peças para poder abri-los, em Arquivo-Importar Peça;
5. Após importar a peça, é necessário gerar o GCODE para usinagem do programa;
6. Para gerar o GCODE, no software GCad da máquina, acesse a aba Operações, na barra superior.
7. Após este processo, é possível executar a usinagem.

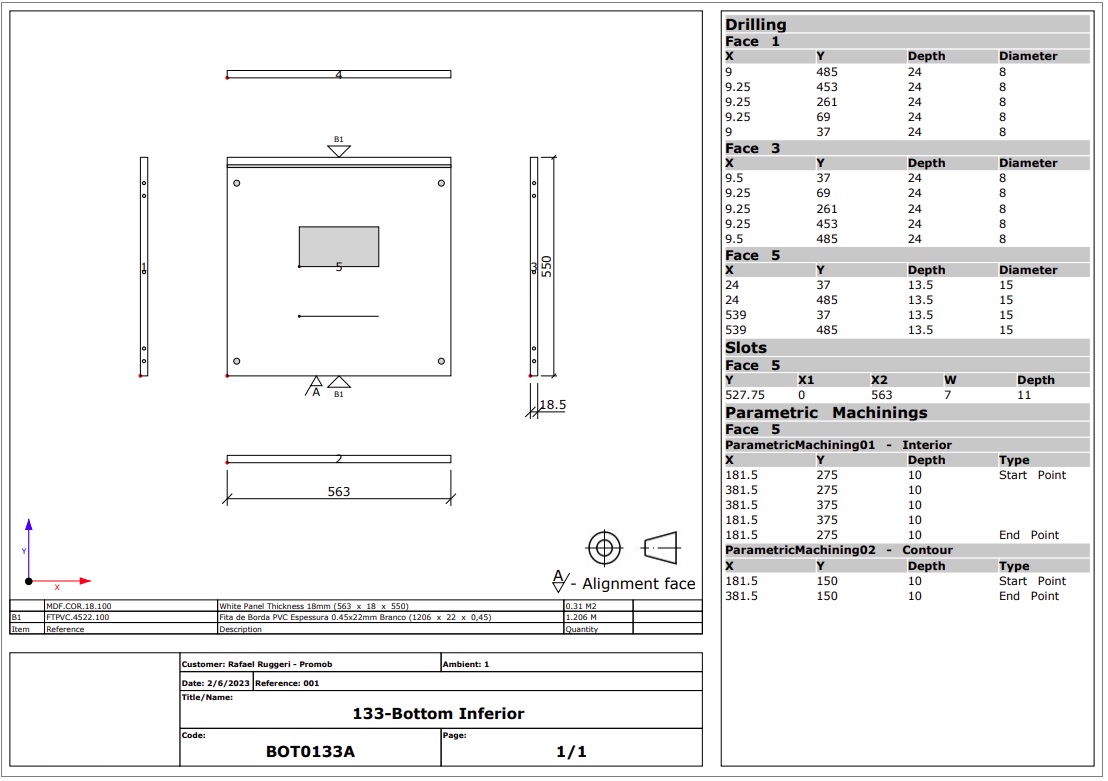

Exemplo de Desenho Técnico
