Disponível a partir da versão:
- Plugin Builder – 1.12.12.16 ou superior
Rasgos e usinagens que tenham como ferramenta uma fresa, e esta fresa possuir um prolongamento de entrada ou de saída superior a zero no cadastro, terão o tratamento de descida ou subida em rampa aplicadas na geração de programas.
Existe um tratamento específico para usinagens internas e externas, sendo a descida aplicada na entrada da fresa na usinagem e a subida na saída da fresa na usinagem.
Para que o tratamento de descida em rampa seja aplicado em uma usinagem ou rasgo, o tipo de entrada deve ser Rampa e o campo Prolongamento de entrada (mm) deve ser superior a zero. Já para a subida em rampa, o tipo de saída deve ser Rampa e o campo Prolongamento de saída (mm) deve ser superior a zero. Assim, as usinagens recebem um comando de entrada ou saída correspondente ao diâmetro da fresa e os prolongamentos cadastrados.
Funcionamento em usinagens externas
As usinagens que começam no exterior da peça recebem uma descida começando antes da usinagem, entrada aplicada no começo da usinagem, depois da entrada na peça a fresa percorre até o fim da usinagem, fazendo todo o corte necessário.
Exemplo:
Entrada – Usinagem com início fora da peça
Para as saídas o conceito aplicado é o mesmo usado nas entradas. A saída é após o da usinagem.

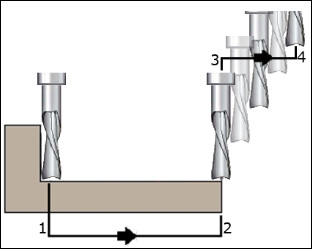

Saída - Usinagem com saída fora da peça
Funcionamento em usinagens internas
As usinagens que começam no interior da peça recebem uma descida começando em cima da usinagem, entrada aplicada após o começo da usinagem, depois da entrada na peça a fresa percorre até o início da usinagem, depois percorre até o fim fazendo todo o corte necessário.
Para a saída ocorre um recuo em cima da usinagem, assim garantindo a integridade da peça.
Exemplo:

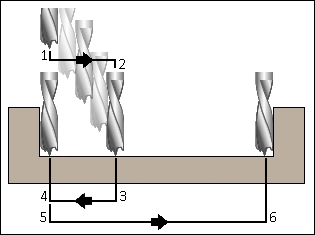

Entrada - Usinagem com o início dentro da peça

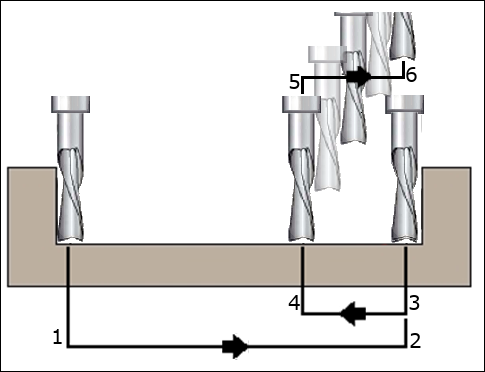

Saída - Usinagem com fim dentro da peça
Exemplo de programas

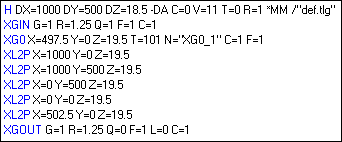

Programa de usinagem externa

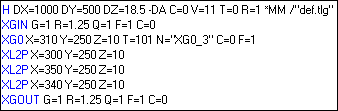

Programa de usinagem interna
