Disponível a partir da versão: Plugin Builder – 1.60.14.17
IMPORTANTE:
- Esta ferramenta estará disponível apenas nas versões do Promob que contenham Plugins de Builder capazes de gerar os arquivos de produção, tais como Plugins de Documentação, de Corte, de CNC ou de Integração.
- As informações registradas para estes novos materiais (Materiais de produção do Builder) serão consideradas nas documentações do Builder ao invés das documentações cadastradas nos modelos.
Para permitir mudanças ágeis entre os Materiais aplicados ao Curinga e facilitar a utilização deles nos projetos, é possível tratar os Modelos Curinga no Builder de forma excepcional, assim fornecendo atualizações sob demanda.
Está disponível um novo cadastro para estes Materiais que substituírem a textura padrão do Curinga.
Cadastro de Informações

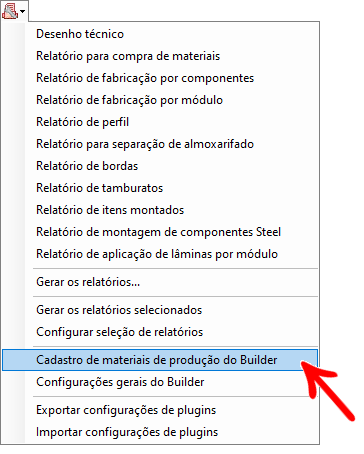

Para realizar o cadastro, no seu Promob acesse Documentação de Builder e selecione Cadastro de materiais de produção do Builder.

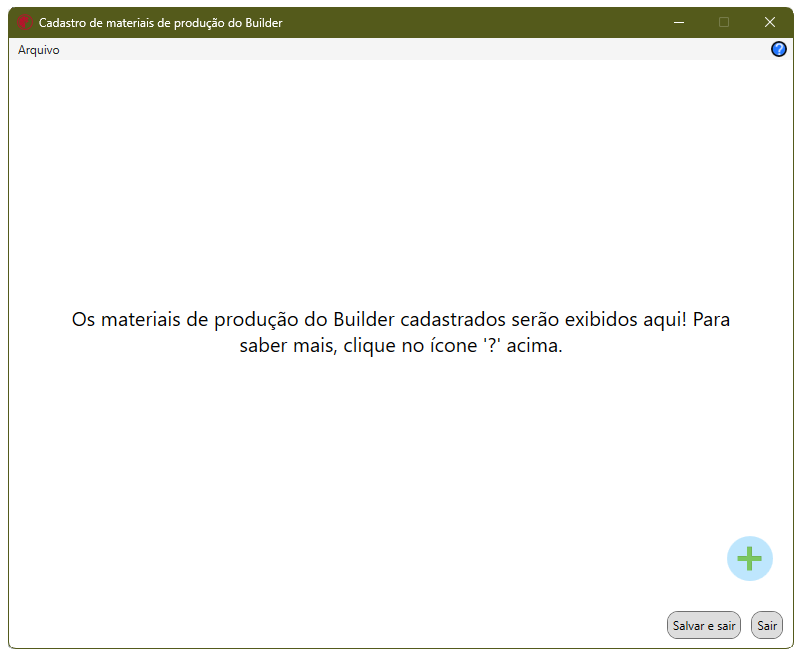

A tela de cadastro dos materiais de produção do Builder é exibida conforme abaixo:

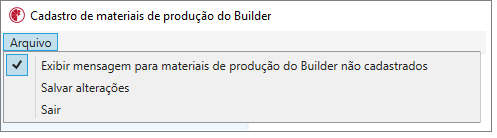

Nesta tela, está disponível as seguintes opções de configurações:
Exibir mensagem para materiais de produção do Builder não cadastrados: define,se durante as exportações do Biulder, a mensagem avisando que há materiais de produção do Builder sem cadastro será ou não exibida.
Salvar alterações: salvar as alterações realizadas;
Sair: Sair do cadastro de materiais.

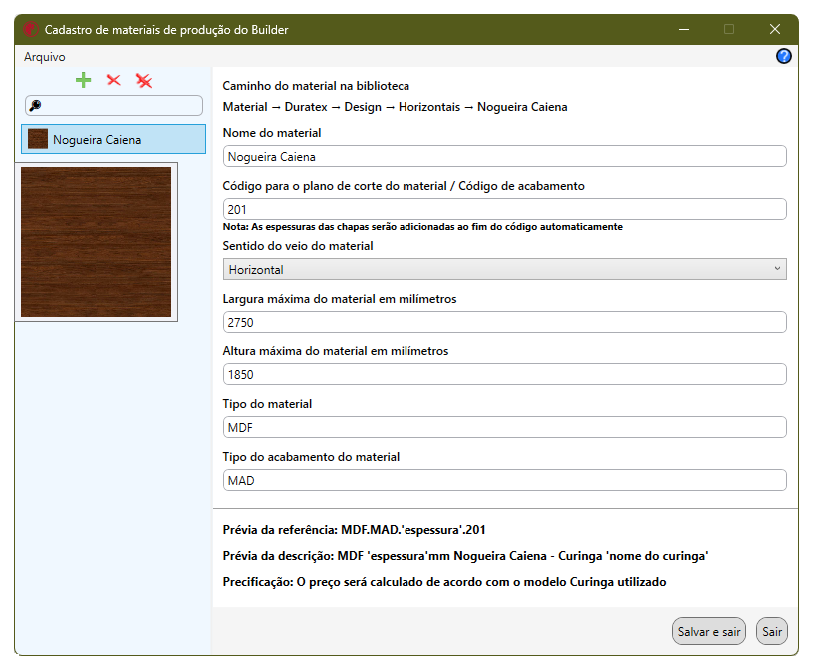

Adicione um novo material, e automaticamente os campos respectivos a este material são exibidos à direita da lista com todos os materiais.
- Exemplo:
Os campos exibidos são:

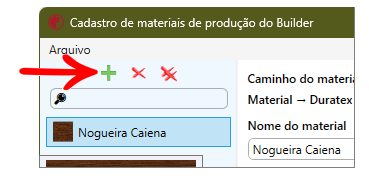

Adicionar novo material: adicionar um novo material.

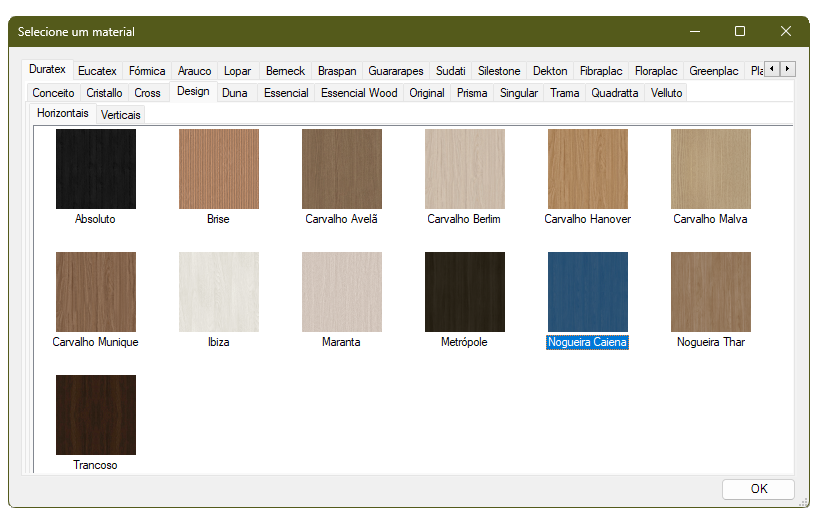

Ao clicar em Adicionar novo material, a tela de selecão de materiais é exibida, selecione o material desejado e clique em Ok.

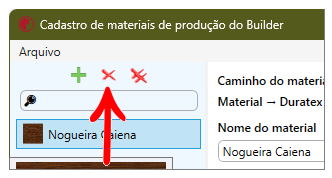

Remover material selecionado: remove o material selecionado.

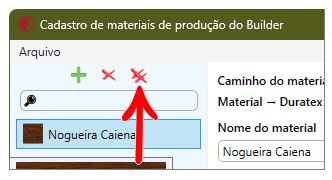

Remover todos os materiais: remove todos os materiais.
Caminho do material na biblioteca: localização do material na biblioteca;
Nome do material: Nome usado para identificar o material;
Código para o plano de corte do material / Código do acabamento: Código que será usado para identificar o material no Corte (máx e min 3 números);
Sentido do veio do material: Sentido do veio do material. Ex.: Horizontal, Vertical ou Nenhum;
Largura máxima do material em milímetros: Largura máxima do material para Corte em milímetros;
Altura máxima do material em milímetros: Altura máxima do material para Corte em milímetros;
Tipo do material: Tipo de material usado. Ex.: MDF, MDP (baseia-se no curinga usado, máx e mín de 3 caracteres);
Tipo de acabamento do material: Tipo do acabamento usado. Ex.: MAD, LAC, COR (baseia-se no curinga usado, máx e mín de 3 caracteres);
Prévia da referência: Referência que será exibida nos desenhos técnicos e XML de integração;
Prévia da descrição: Descrição que será usada nos arquivos de plano de corte e Nesting.
Precificação: aviso de que o preço será calculado de acordo com o modelo Curinga utilizado.
Cadastro de material em caso de modelo importado externo
No Promob podemos importar um modelo de módulo através da internet, como imagem ou utilizando o Catalog 3D. Para adicionar esse modelo, coloque o material da modulação como curinga e depois arraste a imagem. Ao utilizar o Catalog 3D apenas é necessário arrastar o material em um modelo curinga. Em caso de modelo externo, é possível definir a imagem como modelo após adicionar o material aos favoritos e utilizá-lo a partir da aba Favoritos.
Cadastro de informações automática

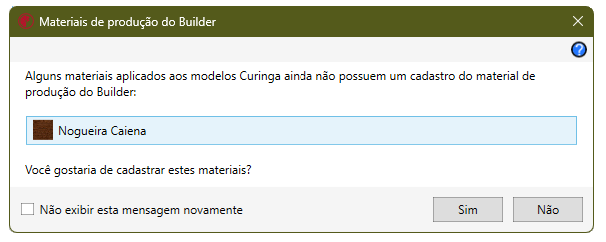

No momento de qualquer exportação do Builder, caso seja identificado que algum Material aplicado em algum Modelo Curinga no projeto ainda não possui o cadastro de um Material de Produção do Builder, será exibido uma mensagem que solicita se você deseja realizar o cadastro para os materiais, conforme:
Ao selecionar NÃO, a geração de documentos ocorre normalmente utilizando as informações do Modelo Curinga.
Ao clicar em SIM, a tela de Cadastro dos Materiais de produção do Builder é exibida, entretanto, nesta tela não é possível adicionar ou remover os materiais.
Ao marcar a opção Não exibir esta mensagem novamente e fechar a janela, a mensagem de que existem materiais de produção do Builder sem cadastro não será mais exibida durante as exportações do Builder.
IMPORTANTE: essa mensagem pode ser restaurada ao acessar o menu Arquivo - Exibir mensagem para materiais de produção do Builder não cadastrados na tela de Cadastro dos materiais de produção Builder.
- Exemplo:
Realize o cadastro das informações e, após salvar, feche a janela. As informações registradas substituirão as do Modelo Curinga nos arquivos gerados.
Cadastro de modelos

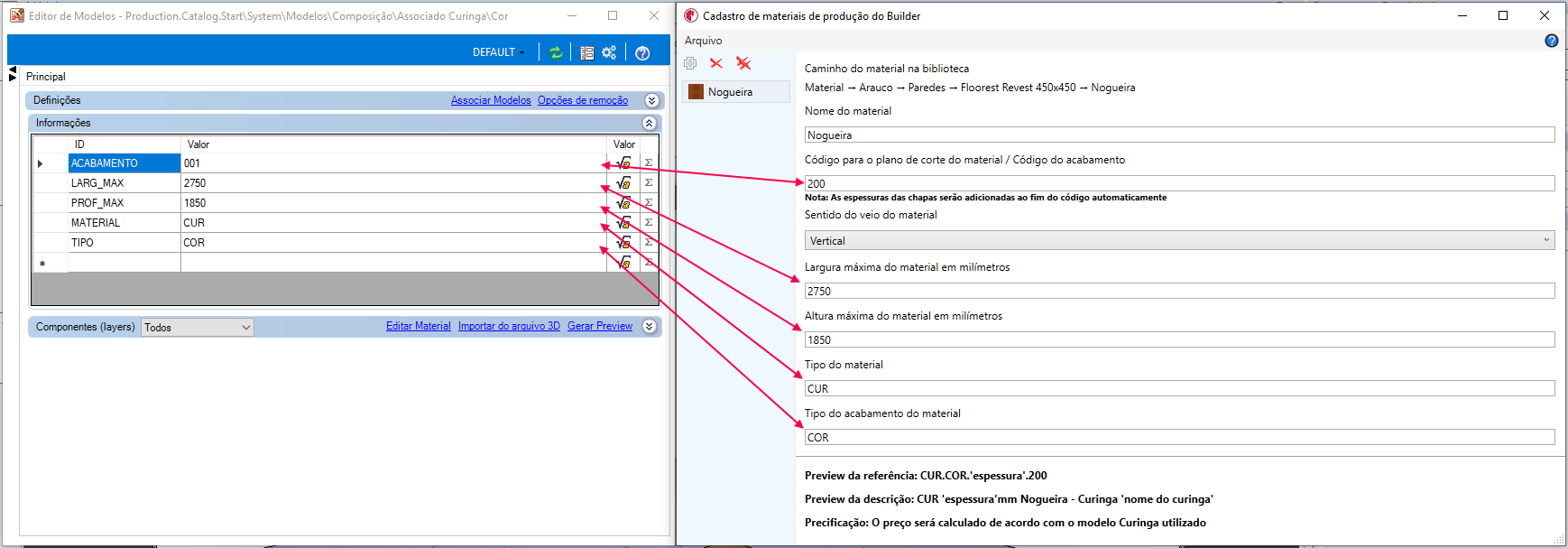

IMPORTANTE: Para que as informações do cadastro dos Materiais de produção do Builder sejam exibidas corretamente nas documentações do Builder, o cadastro do Modelo Curinga que recebe a aplicação de um Material precisa conter as seguintes informações no campo INFORMAÇÕES:
ACABAMENTO: Equivalente ao Código para o plano de corte do material / Código do acabamento.
LARG_MAX: Equivalente a Largura máxima do material;
PROF_MAX: Equivalente a Altura máxima do material;
MATERIAL: Equivalente ao Tipo do Material;
TIPO: Equivalente ao Tipo do acabamento do Material;
