A função arranjo executa a multiplicação de furos nos eixos X e Y ou em um raio, com base nos valores definidos pelo usuário. Esta funcionalidade está disponível apenas para furos.
Este artigo inclui os seguintes tópicos:
Arranjo Linear
Através do arranjo linear é possível realizar a repetição de módulos linearmente, definindo uma direção X ou Y.
Para criar um arranjo linear, siga as seguintes instruções:

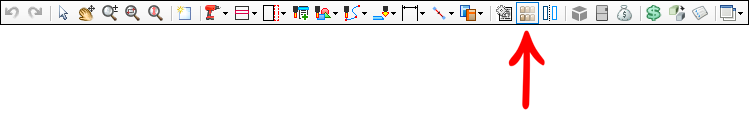

1. Acesse a aba Builder e, clique no botão Arranjo.
2. Clique sobre o furo que deseja criar o arranjo.

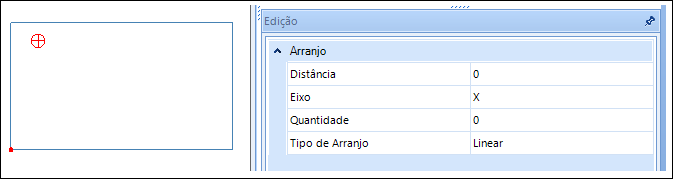

3. Na aba de Edição localizada à direita, insira os valores desejados.
Distância: distância a ser considerada entre as repetições dos furos
Eixo: direção de inserção dos itens, X ou Y
Quantidade: quantidade de itens a serem inseridos, incluindo o item selecionado
Tipo de Arranjo: Linear ou Polar, selecione a opção Linear
4. Clique no botão Inserir para visualizar o arranjo no ambiente.
EXEMPLO

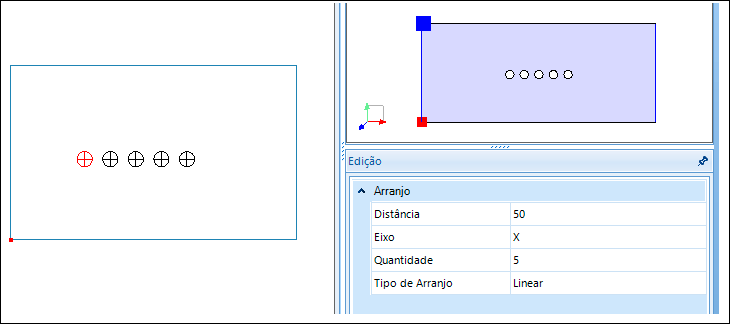

Arranjo linear no eixo X:

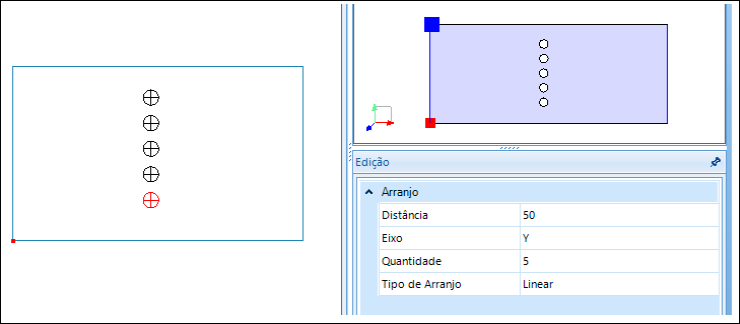

Arranjo linear no eixo Y:
Arranjo Polar
Através do arranjo polar é possível realizar a repetição de furos em um determinado raio.
Para criar um Arranjo Polar, siga as seguintes instruções:
1. Clique no botão Arranjo.
2. Clique sobre o furo que deseja criar o arranjo.

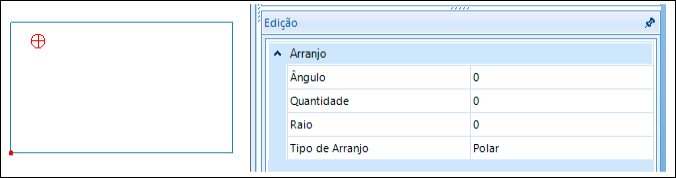

3. Na aba de Edição localizada à direita, insira os valores desejados.
Ângulo: determina o ângulo que os furos serão posicionados
Quantidade: quantidade de itens a serem inseridos, incluindo o item selecionado
Raio: determina a distância entre os furos com base no ângulo informado
Tipo de Arranjo: Linear ou Polar, selecione a opção Polar

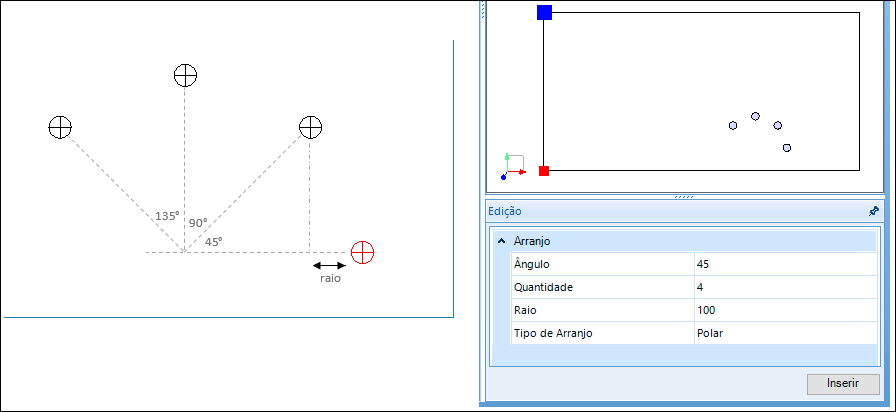

EXEMPLO:
