Disponível a partir da versão:
- Plugin Builder 1.11.18.2 ou superior.
A função espelhar tem o objetivo de criar uma nova operação espelhada a partir de uma posição original. Esta função está disponível apenas para furos e rasgos.
Funcionamento
Para espelhar furos ou rasgos acesse a aba Builder.

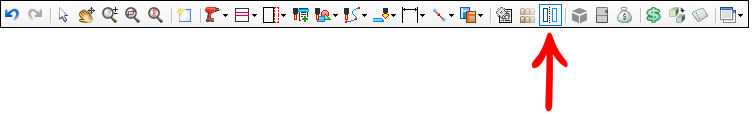

1. Clique no botão Espelhar.
2.Clique sobre a operação que deseja espelhar (furo ou rasgo).

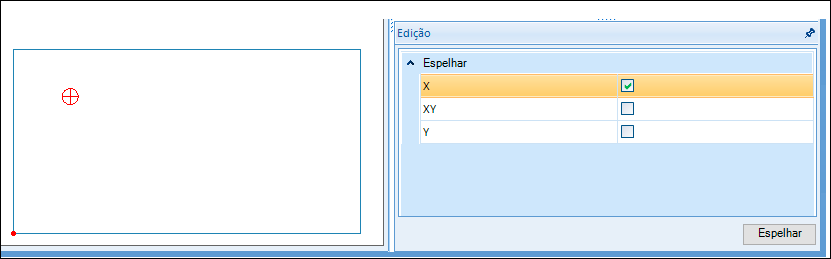

3. Na aba de Edição localizada à direita, escolha a função de espelhamento desejada.
4. Clique no botão Espelhar.
Espelhamento de Rasgos
O espelhamento de rasgos pode ser realizado de duas formas, dependendo do posicionamento do rasgo.
EXEMPLO:

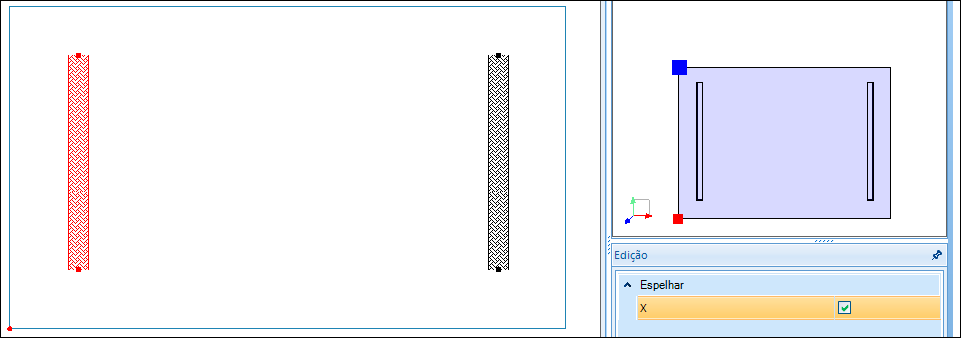

Rasgo na vertical: espelhamento no eixo X.

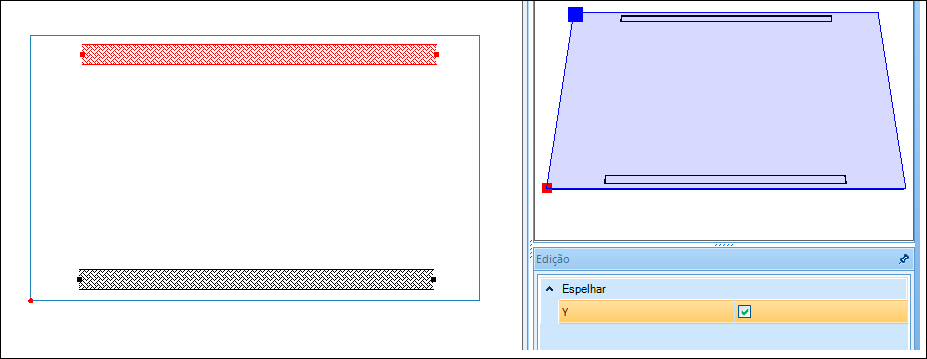

Rasgo na horizontal: espelhamento no eixo Y.
Espelhamento de Furos
O espelhamento de furos pode ser realizado de três formas, nos eixos X, Y ou XY.

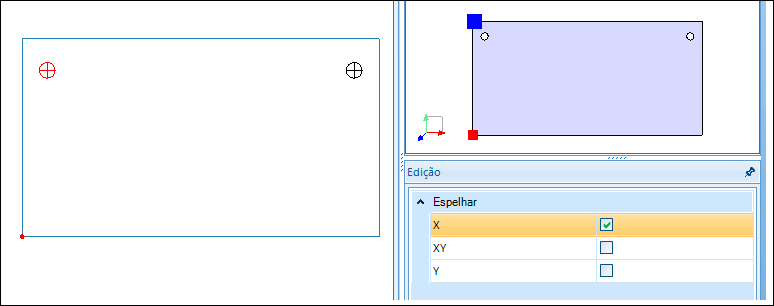

Espelhamento eixo X: Caso a opção selecionada seja X, será gerado um furo no mesmo ponto em X e espelhado o valor de Y.

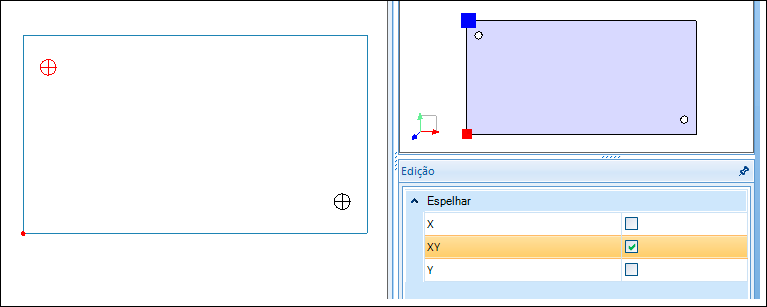

Espelhamento eixo XY: Caso a opção selecionada seja XY, será gerado um furo espelhando o valor de X e de Y.

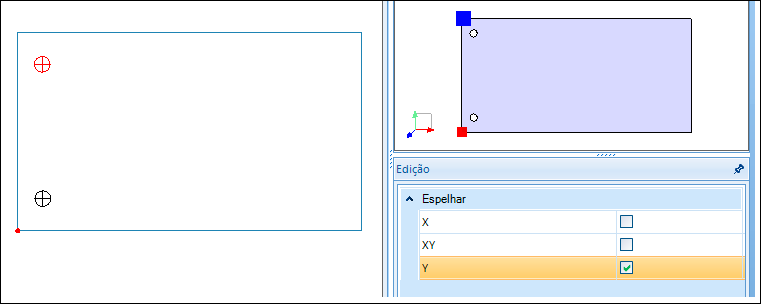

Espelhamento eixo Y: Caso a opção selecionada seja Y, será gerado um furo no mesmo ponto em Y e espelhado o valor de X.
