Abaixo seguem todas opções de exportação para as integrações Builder com otimizadores de corte:
01 - ALTURA (X)
- Busca a informação da largura da peça no ambiente, descontada as Espessuras da Borda, e somado os Sobre Corte (Cadastrados na Aba Builder).
02 - AMBIENTE
- Busca a informação do nome do Ambiente 3D
03 - ATRIBUTO DE SISTEMA
- Atributos de sistema
04 - BORDA FACE FRENTE
- Verifica se há borda (face frontal) aplicada no cadastro da peça do Builder, retorna 0 se não há borda e 1 se houver borda aplicada.
05 - BORDA FACE FRENTE ALTURA
- Retorna a altura da fita de borda dianteira que está cadastrada na peça. Se houver a estrutura "FITA_BORDA", retorna a altura da fita, caso contrário retorna valor vazio.
06 - BORDA FACE FRENTE COR
- Busca a “Descrição da Cor” do modelo aplicado na Face Frontal do arquivo .Geometry.
07 - BORDA FACE FRENTE ESPESSURA
- Retorna a espessura da fita de Borda dianteira, conforme configurado no campo 'Espessura' no cadastro da Fita de Borda na aba Builder.
08 - BORDA FACE FRENTE ESPESSURA – ALTURA
- Concatena as informações de Espessura (BORDA FACE FRENTE ESPESSURA) e de Altura (BORDA FACE FRENTE ALTURA).
09 - BORDA FACE FRENTE ESPESSURA – COR
- Retorna as informações de Espessura e Descrição do Material aplicado na Borda Frontal. Ex: espessura-material. Caso não tenha borda frontal aplicada, retorna o campo vazio.
Ardis: Caso não tenha borda aplicada, retorna o valor "-".
10 - BORDA FACE LD
- Verifica se há borda (face direita) aplicada no cadastro da peça do Builder, retorna 0 se não há borda e 1 se houver borda aplicada.
11 - BORDA FACE LD ALTURA
- Retorna a altura da fita de borda direita que está cadastrada na peça. Se houver a estrutura "FITA_BORDA", retorna a altura da fita, caso contrário retorna valor vazio.
12 - BORDA FACE LD COR
- Busca a “Descrição da Cor” do modelo aplicado na Face Direita do arquivo .Geometry.
13 - BORDA FACE LD ESPESSURA
- Retorna a altura da fita de borda direita que está cadastrada na peça. Se houver a estrutura "FITA_BORDA", retorna a altura da fita, caso contrário retorna valor vazio.
14 - BORDA FACE LD ESPESSURA – ALTURA
- Concatena as informações de Espessura (BORDA FACE LD ESPESSURA) e de Altura (BORDA FACE LD ALTURA).
15 - BORDA FACE LD ESPESSURA-COR
- Retorna as informações de Espessura e Descrição do Material aplicado na Borda Direita. Ex: espessura-material. Caso não tenha borda direita aplicada, retorna o campo vazio.
- Ardis: Caso não tenha borda aplicada, retorna o valor "-".
16 - BORDA FACE LE
- Verifica se há borda (face esquerda) aplicada no cadastro da peça do Builder, retorna 0 se não há borda e 1 se houver borda aplicada.
17 - BORDA FACE LE ALTURA
- Retorna a altura da fita de borda esquerda que está cadastrada na peça. Se houver a estrutura "FITA_BORDA", retorna a altura da fita, caso contrário retorna valor vazio.
18 - BORDA FACE LE COR
- Busca a “Descrição da Cor” do modelo aplicado na Face Esquerda do arquivo .Geometry.
19 - BORDA FACE LE ESPESSURA
- Retorna a espessura da fita de Borda esquerda, conforme configurado no campo 'Espessura' no cadastro da Fita de Borda na aba Builder.
20 - BORDA FACE LE ESPESSURA – ALTURA
- Concatena as informações de Espessura (BORDA FACE LE ESPESSURA) e de Altura (BORDA FACE LE ALTURA).
21 - BORDA FACE LE ESPESSURA – COR
- Retorna as informações de Espessura e Descrição do Material aplicado na Borda Esquerda. Ex: espessura-material. Caso não tenha borda esquerda aplicada, retorna o campo vazio.
- Ardis: Caso não tenha borda aplicada, retorna o valor "-".
22 - BORDA FACE TRASEIRA
- Verifica se há borda (face traseira) aplicada no cadastro da peça do Builder, retorna 0 se não há borda e 1 se houver borda aplicada.
23 - BORDA FACE TRASEIRA ALTURA
- Retorna a altura da fita de borda traseira que está cadastrada na peça. Se houver a estrutura "FITA_BORDA", retorna a altura da fita, caso contrário retorna valor vazio.
24 - BORDA FACE TRASEIRA COR
- Busca a “Descrição da Cor” do modelo aplicado na Face Traseira do arquivo .Geometry.
25 - BORDA FACE TRASEIRA ESPESSURA
- Retorna a espessura da fita de Borda traseira, conforme configurado no campo 'Espessura' no cadastro da Fita de Borda na aba Builder. *imagem
26 - BORDA FACE TRASEIRA ESPESSURA – ALTURA
- Concatena as informações de Espessura (BORDA FACE TRASEIRA ESPESSURA) e de Altura (BORDA FACE TRASEIRA ALTURA).
27 - BORDA FACE TRASEIRA ESPESSURA – COR
- Retorna as informações de Espessura e Descrição do Material aplicado na Borda Traseira. Ex: espessura-material. Caso não tenha borda traseira aplicada, retorna o campo vazio.
Ardis: Caso não tenha borda aplicada, retorna o valor "-".
28 - CAMINHO DA ETIQUETA
- Retorna o caminho completo de onde foi criado o arquivo BMP da peça.
29 - CLIENTE – DADOS DO CLIENTE
- Busca a informação da tela de dados do cliente.
- Tag: “nomecliente”
30 - COD CLIENTE
- Busca a informação da tela de dados do cliente.
- Tag: “codcliente”
31 - CÓDIGO
- Retorna o código da peça. O valor é gerado automaticamente pelo sistema e é sequencial. O ponto de partida pode ser 0 ou 1, dependendo da opção selecionada na configuração do Plugin.
32 - CÓDIGO MATERIAL
- Busca a informação do atributo CODE_PLATECUTTING
33 - DADOS DO CLIENTE – PROJETO
- Retorna uma informação da tela Dados do Cliente ou Dados do Projeto selecionada na inclusão deste campo.
34 - DATA
- Retorna a data da geração do plano.

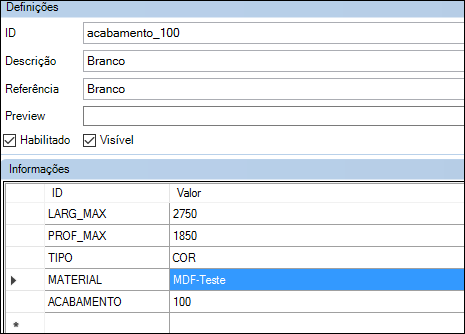

35 - DESCRIÇÃO DO MATERIAL
Contém as seguintes informações:
- MATERIAL: informação de modelo cadastrada com este nome;
- Espessura do item (informação do atributo THICKNESS_PLATECUTTING);
- Descrição do MODELO aplicado;
36 - DESCRIÇÃO MÓDULO
- Retorna a descrição cadastrada no módulo pai.
37 - DESENHO
- Informação gerada pelo Builder View/Catalog. Código do Desenho
38 - DESENHO MÓDULO
- Retorna o código de desenho do módulo pai. É gerado pelos Plug-ins Builder View e Builder Catalog.

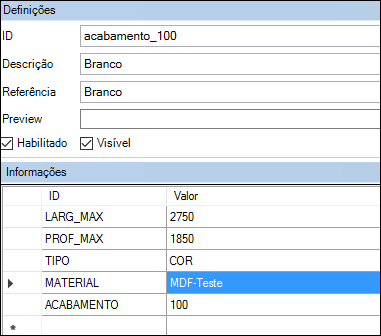

39 - DIM_X_MATERIAL
- Busca a informação do modelo de nome LARG_MAX:

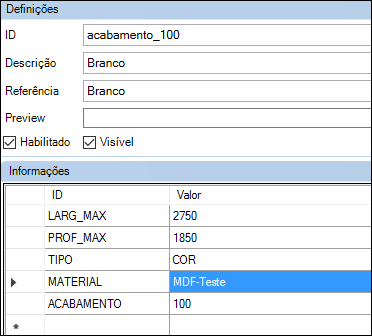

40 - DIM_Y_MATERIAL
- Busca a informação do modelo de nome PROF_MAX:
41 - EMPRESA – DADOS DA EMPRESA
- Retorna o nome da empresa cadastrado da tela Dados do Cliente / Dados da Empresa / Nome
42 - ESPESSURA DO MATERIAL
- Busca a informação do atributo THICKNESS_PLATECUTTING
43 - ID ERP
- Código gerado pelo plano para vincular ao ERP Promob. O código só é gerado quando o plano de corte for gerado via plug-in de integração.
44 - ID MÓDULO
- Retorna o ID_PROMOB do módulo pai da peça (gerado automaticamente pelo sistema)

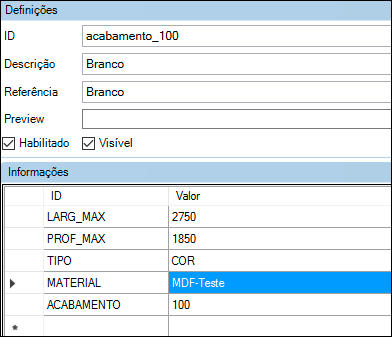

45 - NOME DO MATERIAL
- Busca a informação cadastrada na informação de modelo de nome MATERIAL
46 - OBSERVAÇÕES
- Cria somente a coluna observações, porém deve ser criado observações manualmente na coluna de exportação
47 - OBSERVAÇÕES PROMOB
- Observações Promob
48 - PADRÃO
- Retorna um texto Fixo definido pelo usuário na configuração do plano de Corte. Caso não tenha sido preenchido um valor, para o OttimoPerfectCut retorna "default", para o restante, retorna o valor fixo "0".
49 - PEÇA DESCRIÇÃO
- Busca a descrição cadastrada na peça do Promob.
50 - PEÇA ID
- Busca o ID_PROMOB, ID gerado automaticamente pelo sistema.
51 - PEÇA POSIÇÃO
- Retorna a posição da peça, "dir" para direita e "esq" para esquerda.
52 - PEÇA REFERÊNCIA
- Busca a referência COMPLETE do módulo.
53 - PROF (Y)
- Busca a informação da profundidade da peça no ambiente, descontada as Espessuras da Borda, e somado os Sobre Corte (Cadastrados na Aba Builder).
54 - PROG. 1
- Código dos Programas de furação, gerada pelos Plug-ins de máquina. Só é gerado quando há a necessidade de gerar 2 programas para fazer a peça.
55 - PROG. 2
- Código dos Programas de furação, gerada pelos Plug-ins de máquina. Só é gerado quando há a necessidade de gerar 2 programas para fazer a peça.
56 - PROG. 3
- Código dos Programas de furação, gerada pelos Plug-ins de máquina. Só é gerado quando há a necessidade de gerar 3 programas para fazer a peça.
57 - QUANTIDADE ITEM
- Retorna a quantidade relacionada ao item, sempre o texto "1".
58 - QUANTIDADE MATERIAL
- Retorna um texto fixo relacionado à quantidade de material. Gplan = "1000" | OptimoPerfect: depende do material aplicado | Outros: "0"
59 - REF MÓDULO USADO / ID
- Concatena as informações do item REF.MÓDULO USADO e ID MÓDULO.
60 - REF MÓDULO USADO
- Busca a referência COMPLETE do módulo pai.
61 - REFERÊNCIA DO ITEM NO SISTEMA
- Referência de Sistema

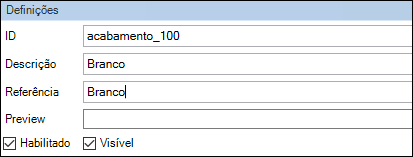

62 - REFERÊNCIA DO MATERIAL
- Busca a referência cadastrada no Modelo aplicado:

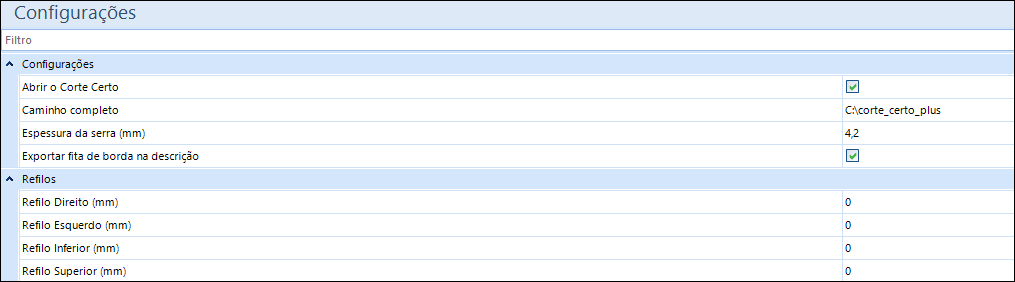

63 - REFILO DIR
- Informação cadastrada na configuração do Plug-in:

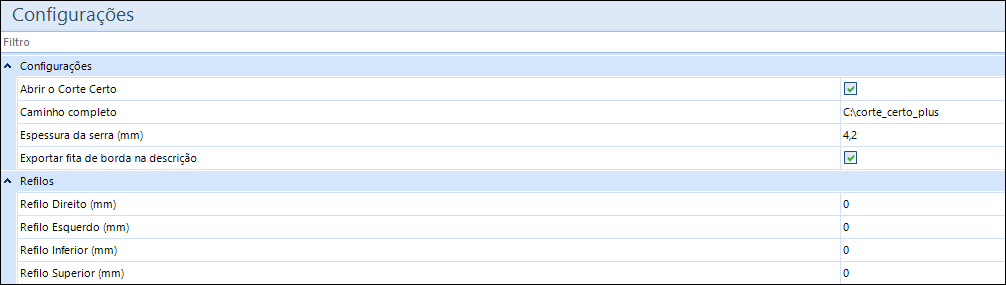

64 - REFILO ESQ
- Informação cadastrada na configuração do Plug-in:
65 - REFILO INF
- Informação cadastrada na configuração do Plug-in:
66 - REFILO SUP
- Informação cadastrada na configuração do Plug-in:
67 - RESP. PLANO
- Retorna o valor fixo "Promob-Builder"
68 - SOBRECORTE NA DIMENSÃO
- Retorna o valor "true" se o item possuir o sobrecorte na dimensão
69 - TEXTO FIXO
- Texto que pode ser configurado no Plug-in, irá aparecer a informação cadastrada.
70 - TOPOLOGIA
- Retorna o valor: Código do Material + Referência do Material + Espessura do Material
ex: 10715 Carvalho 15
71 - UNIDADE
- Retorna o valor "UN". Para o Cut Pro, verifica a unidade de cada item. O Perfil Puxador Gola, por exemplo, retorna M ao invés de UN.
72 - VEIO
- Retorna o sentido do veio de acordo com o campo de avaliação do sentido do veio da peça
