Disponível a partir da versão:
- Plugin Builder 1.12.12.18 ou superior.
É possível configurar a forma como o item Pai é selecionado no momento de execução de desenho técnico, relatório, planos de corte e Nesting.
São duas opções de configuração disponíveis: configurção de módulo e configuração de grupo. Por padrão, vem habilitado a opção módulo.
Quando os módulos forem agrupados no ambiente 3D, ao utilizar a configuração de Grupo, ele considera o Grupo como Item Pai, detalhando todos os itens de todos os módulos como itens filhos.
Ao selecionar a configuração de Módulo, os arquivos gerados consideram os módulos agrupados como itens filhos do grupo.
IMPORTANTE: Esta configuração não se aplica para os arquivos de integração, como o XML.
Neste artigo são abordadas as seguintes seções:
Exemplo de arquivos da Configuração de Módulo
Exemplo de arquivos da Configuração de Grupo
Configuração
1. Para realizar o cadastro, clique no ícone do Plugin Builder View.
2. Selecione a opção Configurações gerais do Builder.

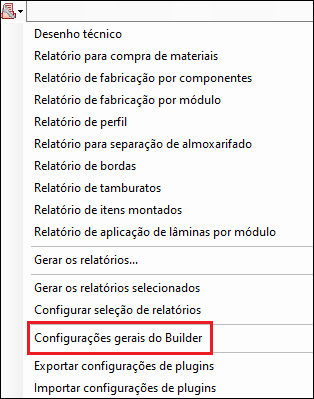

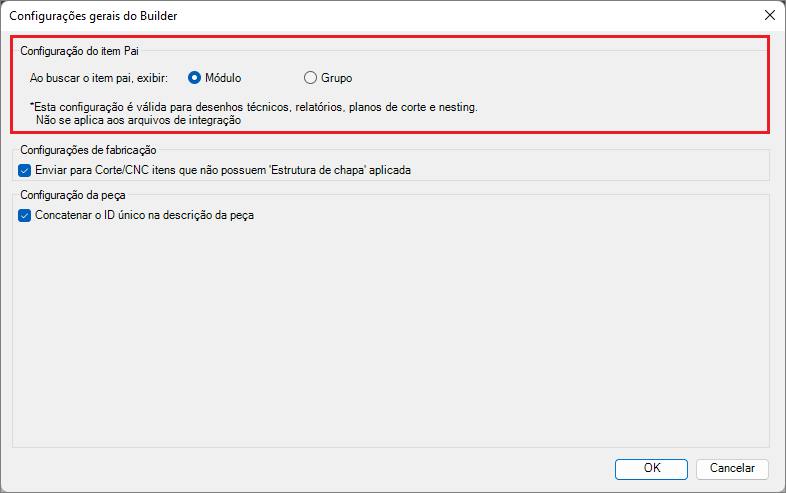

3. Localize a seção Configuração do item Pai e selecione a opção desejada entre módulo ou grupo. Abaixo os exemplos da configuração de cada opção.
4. Clique em Ok para salvar as configurações.
Exemplo de arquivos da Configuração de Módulo

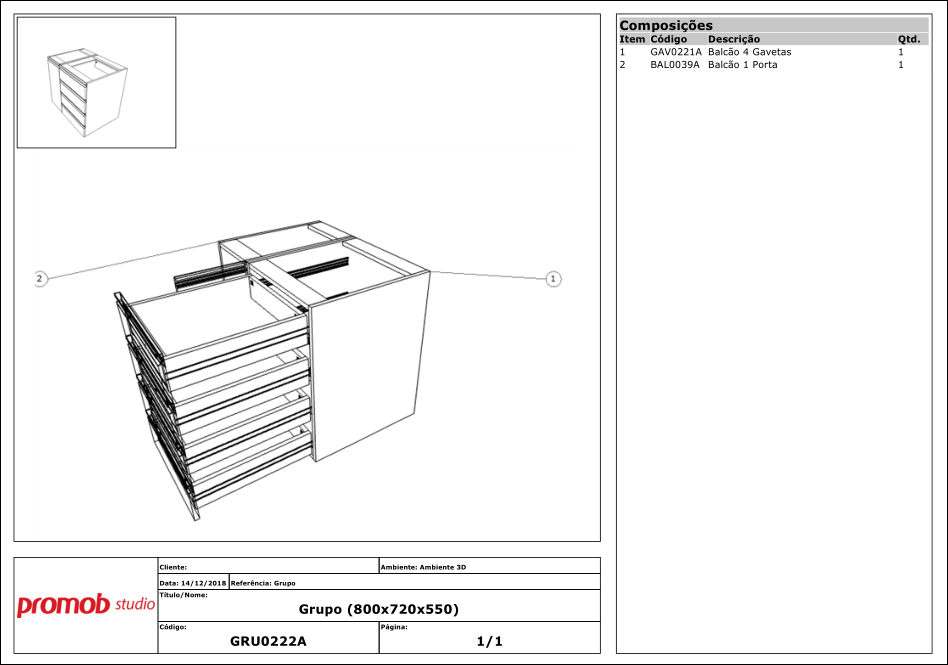

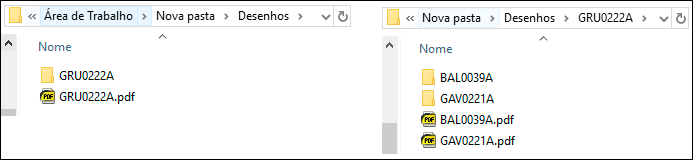

Desenho técnico
Plano de corte

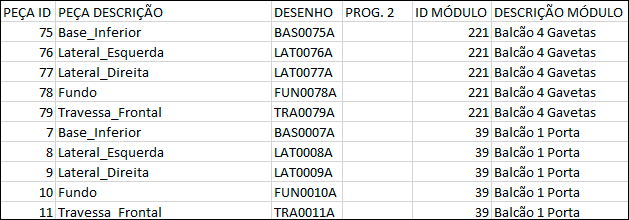

Relatório de fabricação por Módulo
Exemplo de arquivos da Configuração de Grupo

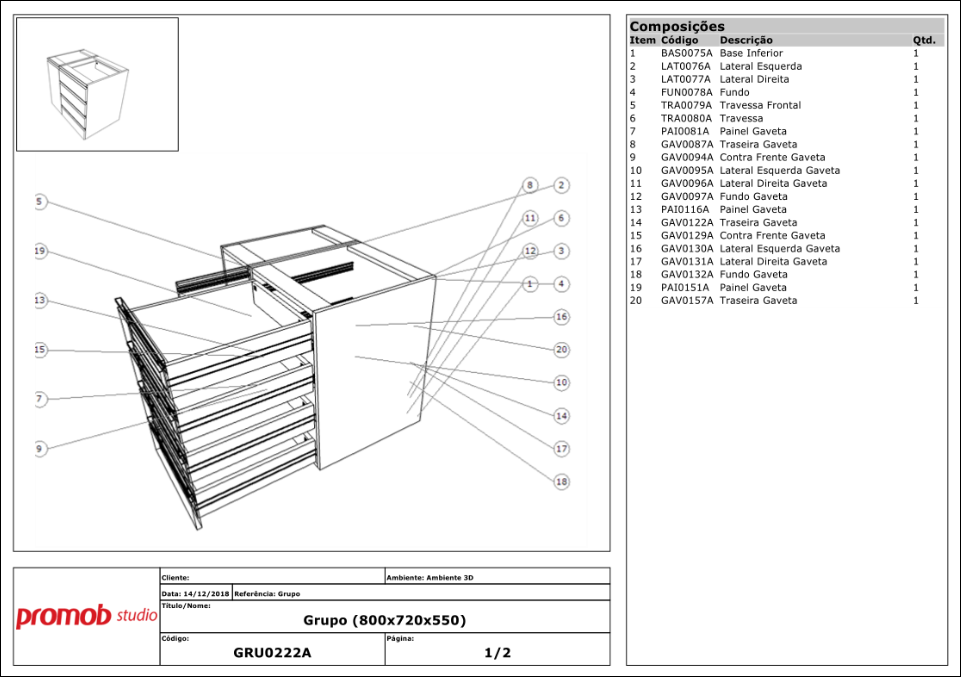

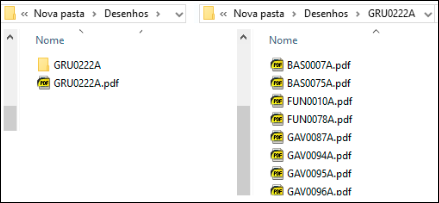

Desenho técnico
Plano de corte

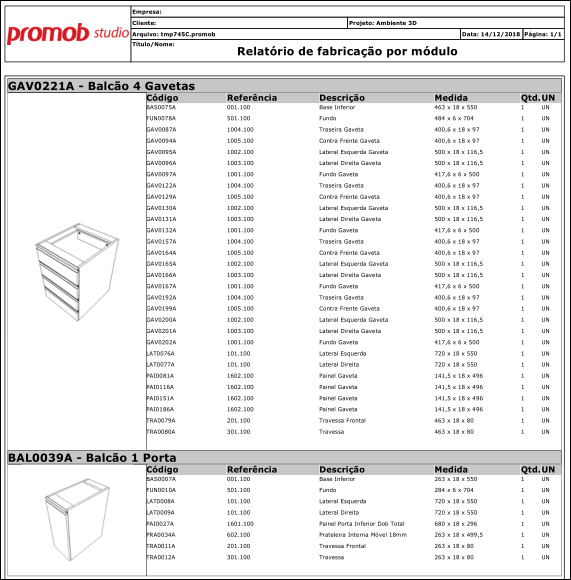

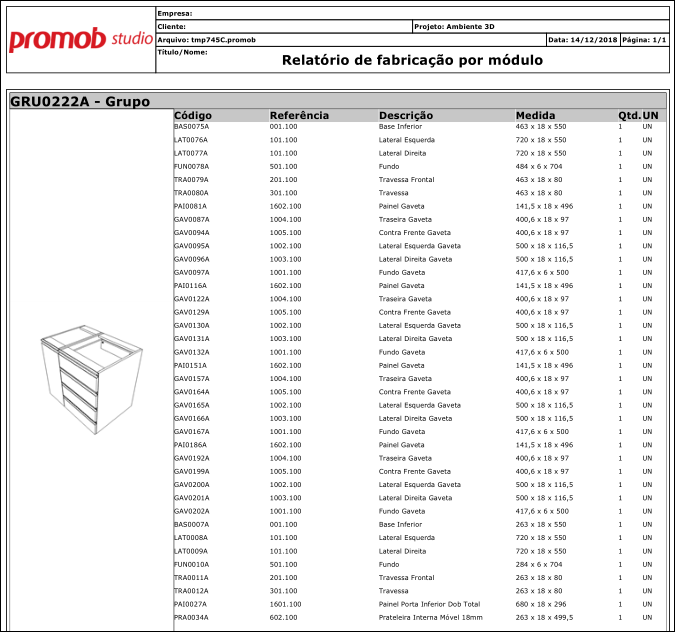

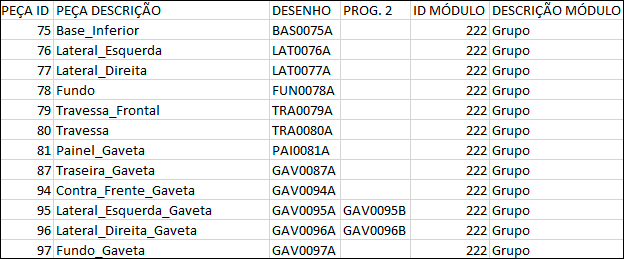

Relatório de fabricação por Módulo
