Disponível a partir da versão:
- Plugin Builder 1.12.12.14 ou superior.
O atributo DrawingComponent possui duas funções, sendo elas:
1. Fazer com que um item gere documentação técnica e desenho da etiqueta, além do código de desenho.
2. Fazer com que um item não gere documentação técnica, desenho da etiqueta, programas de máquinas, envio de informações ao plano de corte e código de desenho.

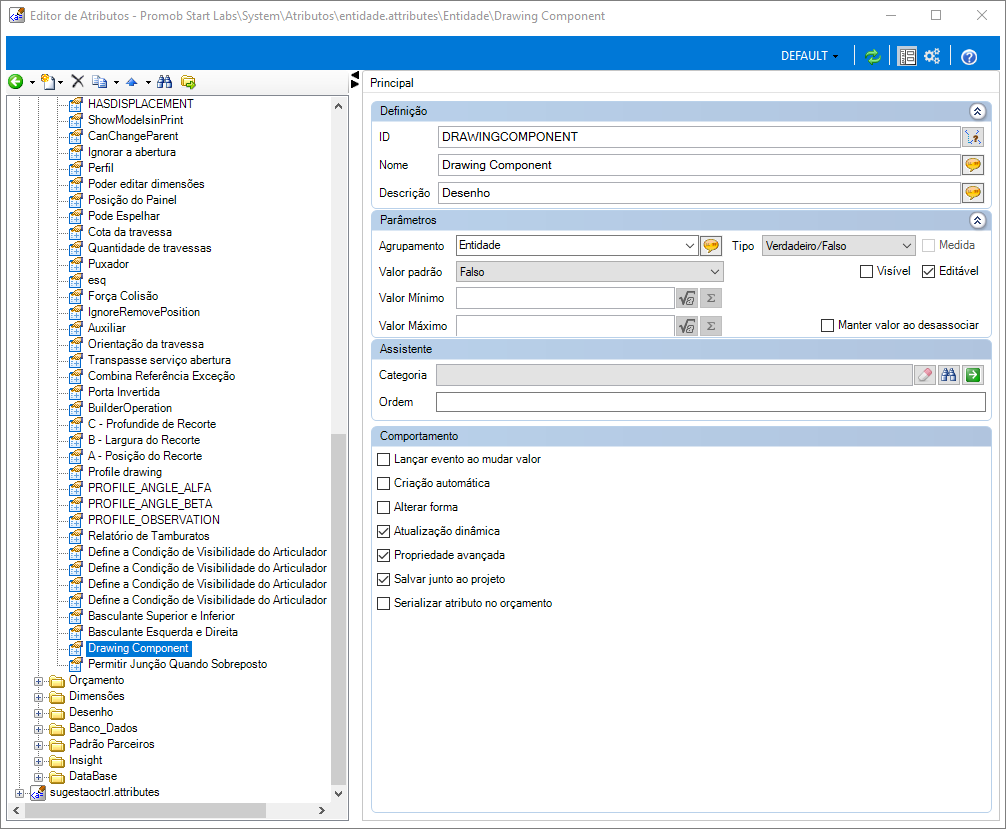

Para o cadastro do atributo, deve-se escolher o tipo Entidade e grupo Entidade.
O cadastro é feito da seguinte forma:
1. Forçar geração

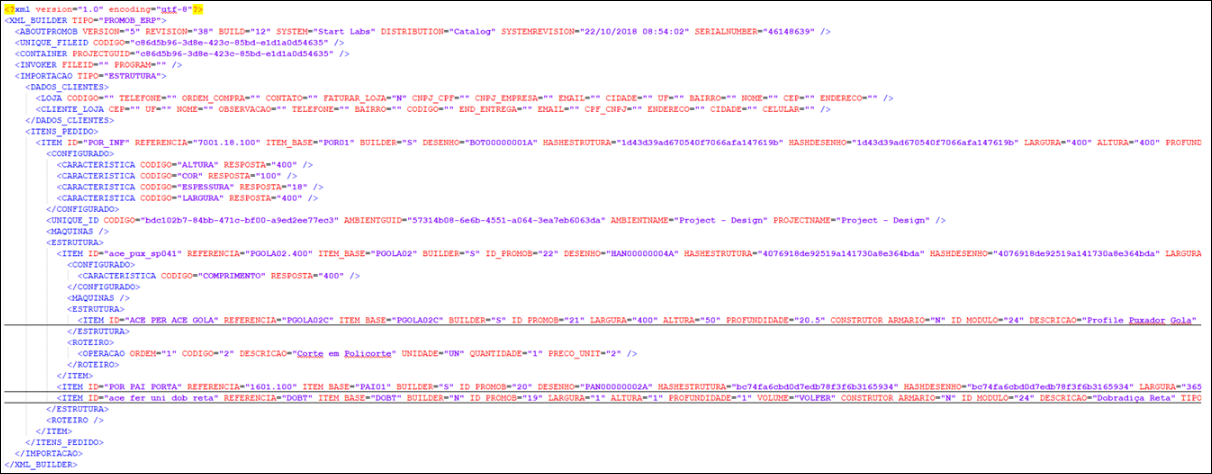

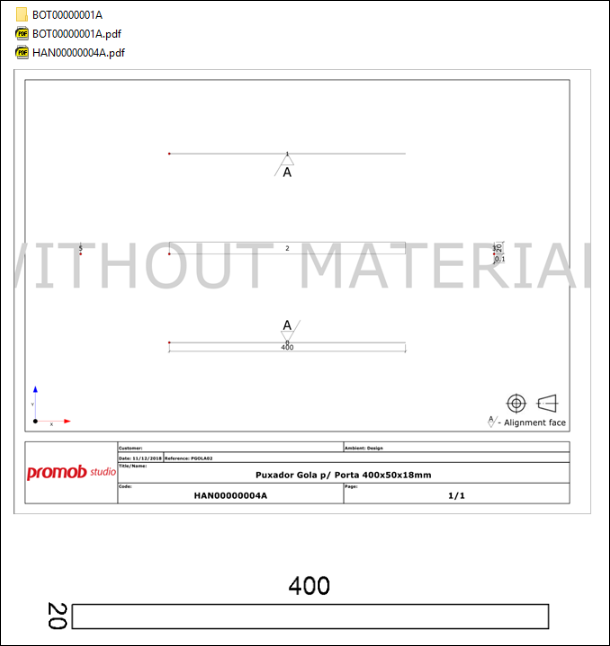

Um perfil de alumínio, por definição, não tem o atribuito COMPONENT. Para gerar a documentação técnica, desenho da etiqueta e o código de desenho deste perfil, aplique na peça o atributo DRAWINGCOMPONENT = True.
Exemplo:
2. Não forçar a geração
Para uma peça que não se quer gerar o desenho técnico, desenho da etiqueta e código de desenho, aplique o atributo DRAWINGCOMPONENT = false.

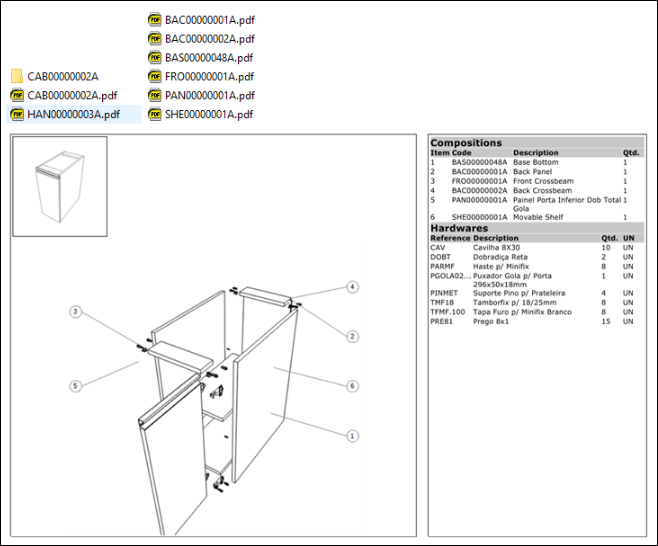

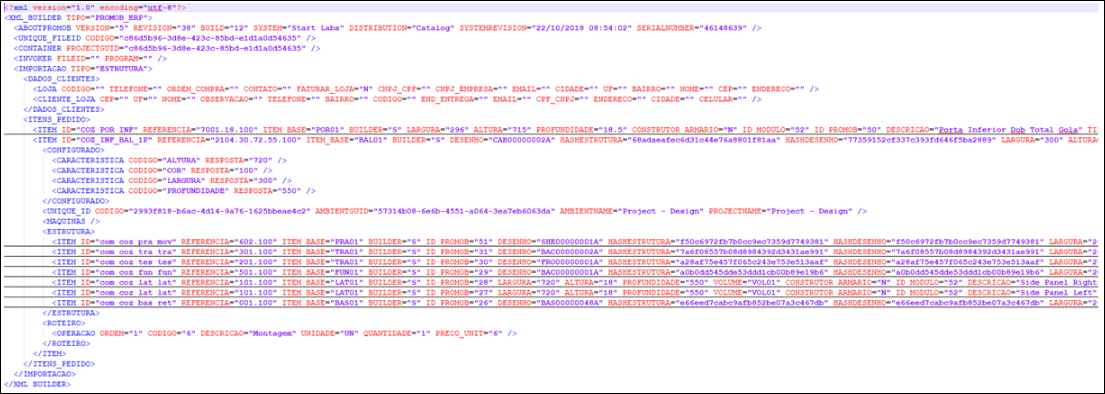

Neste exemplo, as laterais tem aplicado o atributo DRAWINGCOMPONENT = False.
