Treinamento

Apresentação Treinamento Builder/ERP

Objetivo

Apresentar os cadastros realizados nas customizações que impactam diretamente na integração com o Promob ERP.

Demonstrar na prática o que ocorre quando o cadastro não se encontra de acordo e também o fluxo que acontece no cliente quando o mesmo utiliza ERP.

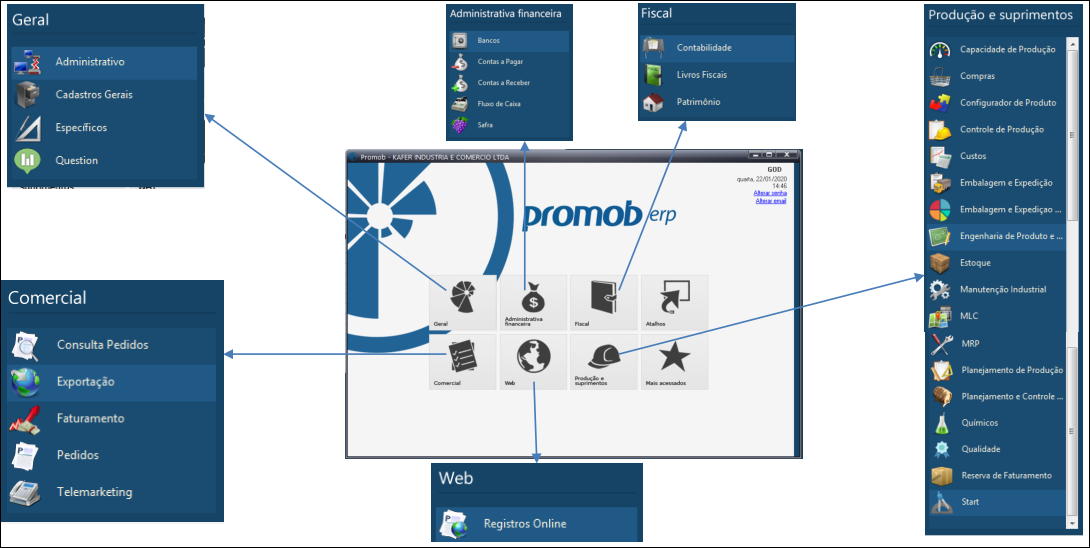

O que é ERP?

ERP, é a sigla em inglês que significa Enterprise Resource Planning que em português significa Planejamento dos Recursos da Empresa.

O software ERP é um sistema de informática responsável por cuidar e integrar todas as operação executadas diariamente por uma empresa, seja ela o segmento que for.

Integração

Promob Studio Start

Biblioteca padrão, contém toda a engenharia de produto definida pela Promob.

A mesma é passível de receber customizações – inclusão de novos itens;

Cliente não possui modulação própria nem definida;

Integração total com máquinas;

Módulo de furação pode ser opcional;

Promob Studio

Biblioteca personalizada baseada no levantamento de informações feito junto ao cliente;

Biblioteca iniciada do zero com todos os cadastros novos;

Cliente possui modulação própria;

Pode conter ou não engenharia (Builder);

Requisitos

Sistemas com Builder:

Plugin Builder/Builder Budget
Plugin ERP Promob
Serviço de documentação (DocumentDatabaseService)
Banco de dados da documentação
Características nos atributos
Engenharia no Promob
Item_Base para todos itens

Sistemas sem Builder:

XML do orçamento Promob
Características nas referências
Engenharia no ERP

Sistemas Híbridos (parte com Builder parte sem Builder):

Plugin Builder/Builder Budget;
Plugin ERP Promob;
Serviço de documentação (DocumentDatabaseService);
Banco de dados da documentação;
Características nos atributos;
Características que estavam nas referências devem estar em atributos;
Item_Base para todos itens
Engenharia no Promob e no ERP;

Integração Promob ERP – Com Builder

Processa-se através de um arquivo .XML;

Informações integradas:

Características;
Estrutura de produto;
Roteiro das peças;
Programas de máquinas;
Desenhos das furações;
Etiquetas (Desenhos da peça c/ localização de borda para a etiqueta).

Plugin ERP

Arquivo XML

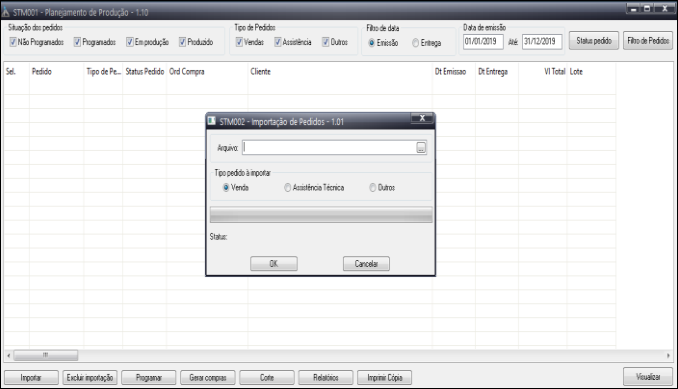

Importador XML ERP

Nova versão Plugin ERP – Substitui o ERP e ERP Start

A partir da nova versão do plugin Builder (1.60.14.7) e suas compatibilidades, será descontinuado o Plugin ERP Promob Start.

As funções serão absorvidas pelo Plugin ERP Promob, que terá uma configuração optando qual tipo de integração serão, ERP ou ERP Start. O resultado das duas integrações não será alterado.

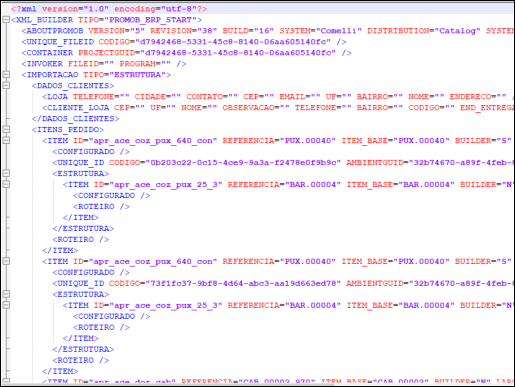

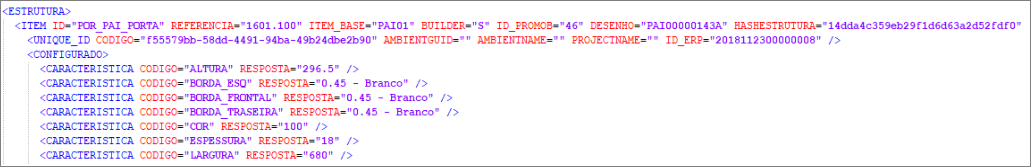

XML de Integração

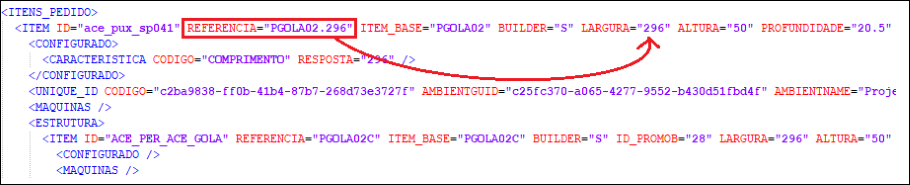

REFERÊNCIA

Código gerado a partir de características do item, utilizando informações como modelo, tamanhos, etc. É carregada pela COMPLETE do Promob.

Perfis Fabricados: Referência composta por “REF.TAMANHO”
Componentes: Referência composta por “NUM.MODELO”

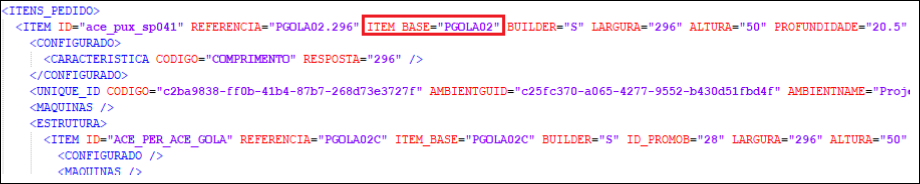

ITEM_BASE

É o código do item dentro do ERP;

Os mesmos item_bases cadastrados no Promob, devem estar cadastrados no ERP;

Vínculos STM01 X cadastro PDM086

ITEM_BASE Cadastro

Item comprado: Máximos de caracteres que pode ser utilizado é 15. Item não configura.

Exemplo: Chapa, fita, ferragens e acessórios.

Item Fabricado: Máximos de caracteres que pode ser utilizado é 9, pois um mesmo item pode receber características diferentes gerando inúmeras configurações “para mesmo item”.

Exemplo: Módulos e componentes.

DESENHO

O código de desenho é gerado automaticamente pelo Promob, através do DocumentDatabaseService.

É o serviço que analisará se deve ser gerado um novo código de desenho ou não.

Para gerar o novo código é avaliado: desenho (furos, borda, etc), características, item base e engenharia (filhos).

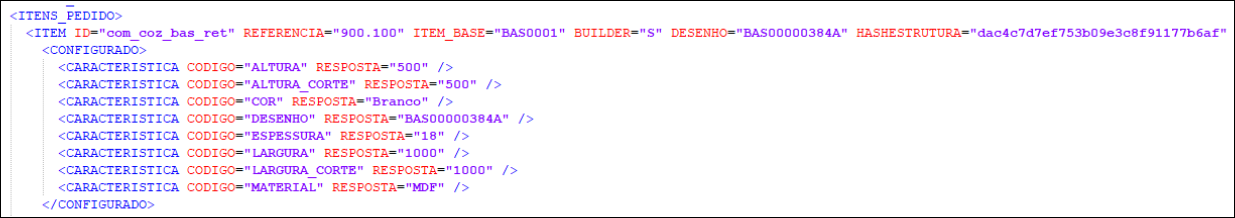

CARACTERISTICA

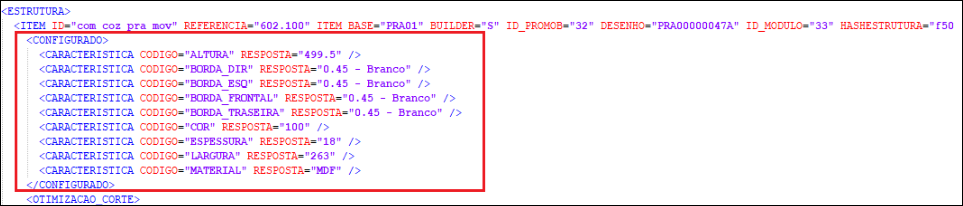

As Características , são informações gerada para todos os itens exportados na integração, essas podem ser: Medidas, Material, Cor, etc;

Essas informações são geradas a partir de atributos de Banco de Dados;

Atributos de Banco de Dados

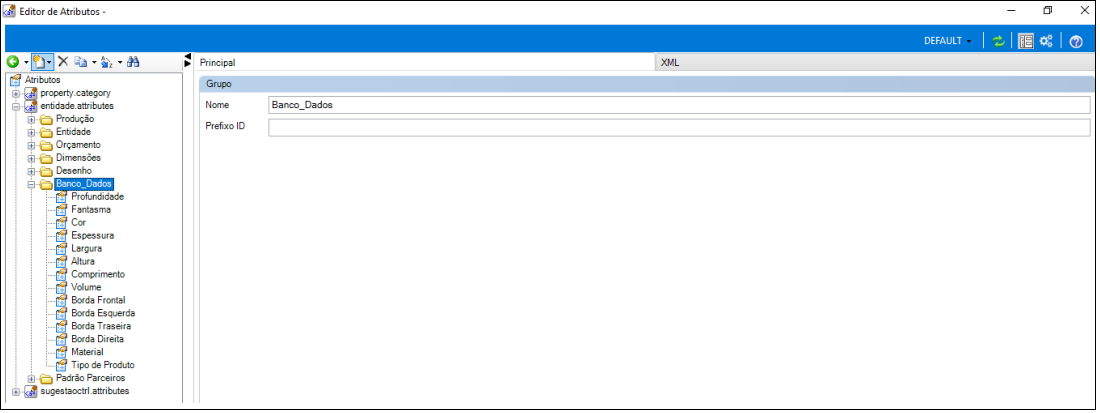

Para a integração com o Promob ERP, é necessário criar um grupo de atributos chamado Banco Dados. É importante que este grupo seja criado dentro de entidade.attributes.

Atributos específicos para integração ERP

Atributos mais utilizados

LARGURA_AMBIENTE
ALTURA_AMBIENTE
PROFUNDIDADE_AMBIENTE
COR
ESPESSURA
VOLUME
BORDA_FRONTAL/ESQUERDA/DIREITA/TRASEIRA

CAMINHOITEMCATALOG

Ao gerar o arquivo de integração, será gerado a tag , que indicará o caminho do item na biblioteca, caminho do item no sistema do cliente;

Utilizado em testes para identificar o item mais rapidamente.

Hash Integração

O Hash de integração é um valor calculado a partir de diversas informações de uma peça. Para calcular esse valor são levadas em conta as seguintes informações:

Dimensões da Peça
Referência (COMPLETE)
Quantidade
Características
ID do Material
Direção do Material
Operações Associadas ao item
Estruturas contidas no item
Agregados do item

IMPORTANTE: É apresentado no XML nas Tags e

Roteiro Produtivo

O Roteiro Produtivo é baseado pelo cadastro de Orçamento de Operações do Builder, sendo essas:

Cortar – é inserida automaticamente para todo o item que contém Modelo e desenho (geometria) aplicado. Atributo COMPONENT deve ter valor True;
Bordear – Cadastrado no Builder em Tipo de Operação;
Rasgar – Cadastrado no Builder em Tipo de Operação;
Furar – Cadastrado no Builder em Tipo de Operação;
Usinar – Cadastrado no Builder em Tipo de Operação;
Montagem – Operação associada ao cadastrar o Atributo ASSEMBLED;

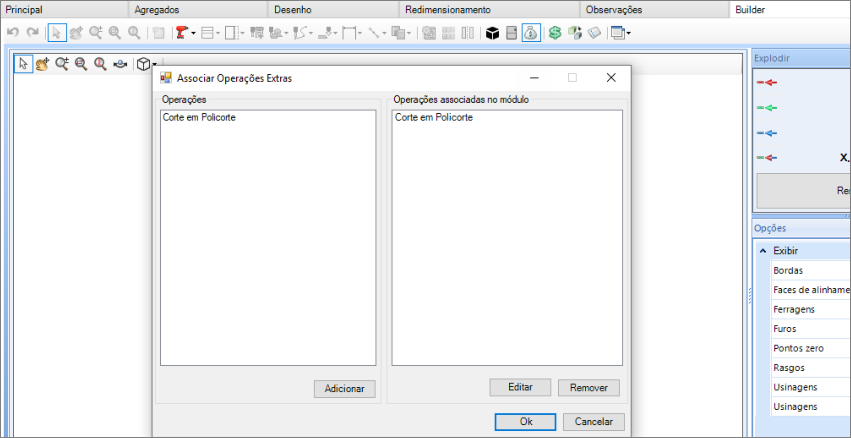

Corte Policorte – Operação Extra – Deve ser adicionado diretamente ao item desejado,
como por exemplo, Perfil Gola;
Outras operações Extras...

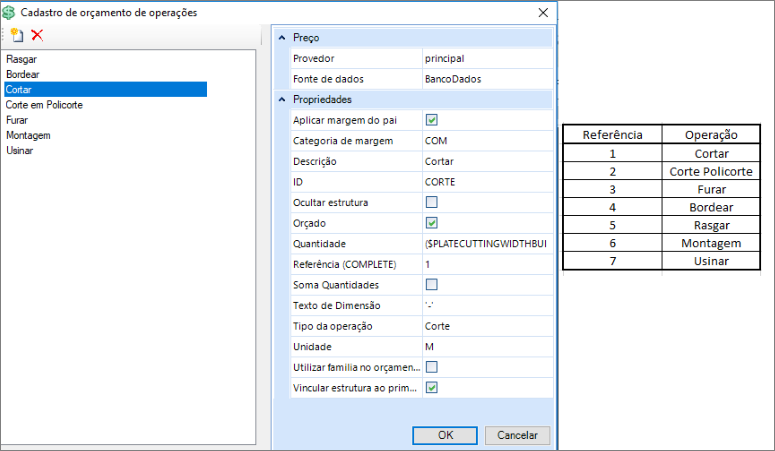

Nessa tela, pode-se alterar, cadastrar ou remover operações:

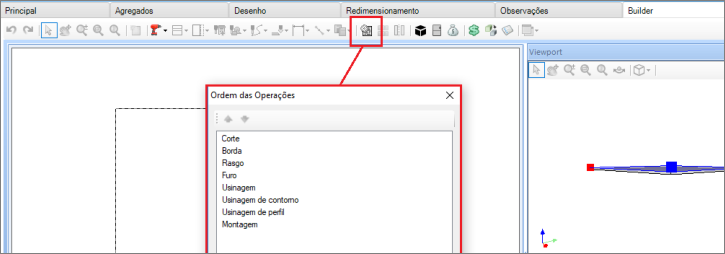

Ao acessar a aba Builder de um componente ou Grupo, pode-se reordenar as operações associadas ao item ou agrupamento.

Operações Extras

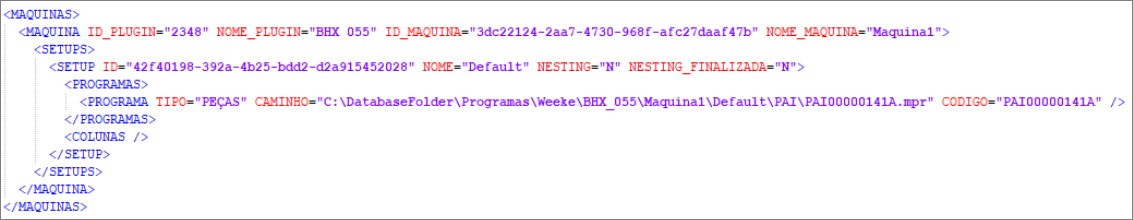

MAQUINAS

Apresenta a Máquina, Setup e local onde está salvo o arquivo para cada uma das máquinas disponíveis para integração;

O caminho dos arquivos é definido no serviço de documentação. Importante que o caminho seja um local de rede, para gerar a informação correta nas etiquetas e demais integrações.

OTIMIZACAO_CORTE

Apresenta a medida de corte do Item. Observar que aqui temos sobrecorte aplicado ao item, quando cadastrado, e também o sobrecorte da fita de borda.

ALTURA_CORTE: Profundidade do item ($PLATECUTTINGHEIGHTBUILDER$);
LARGURA_CORTE: Largura do item ($PLATECUTTINGWIDTHBUILDER$);

ID_ERP

Formato de data (AAAAMMDD) seguido de 8 caracteres sequenciais. Esse é utilizado para vincular o item gerenciado pelo Otimizador de Corte ao pedido importado no ERP, onde ambos utilizam o mesmo código para identificação;

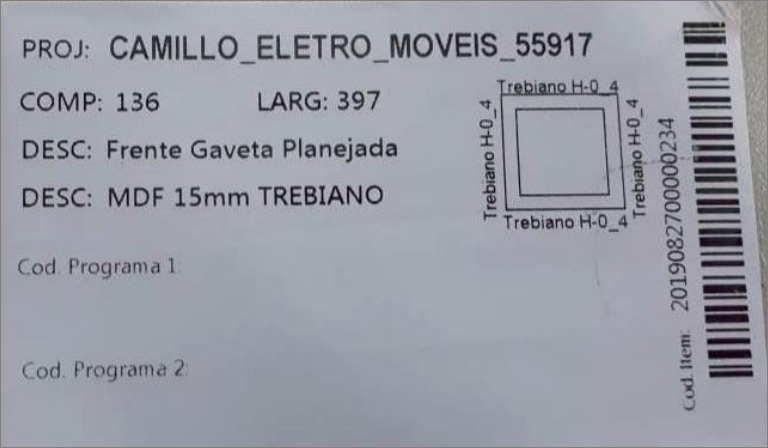

ETIQUETA

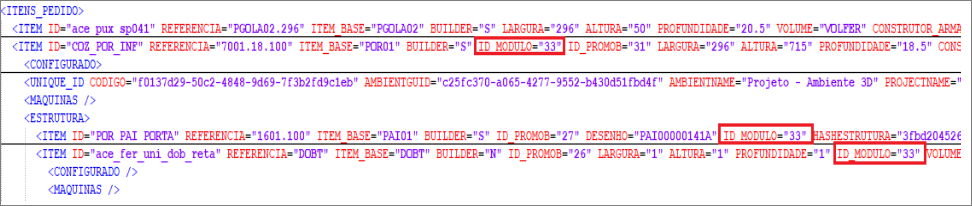

ID_MODULO

Identifica no XML de integração qual o módulo pai de uma entidade retornando
o ID Promob do pai do item;

Caso item não possuir um pai, nodo não é inserido no XML;

**Módulos do Construtor não apresentam essa lógica, pois são filhos de um grupo e não entidade;

ETIQUETA

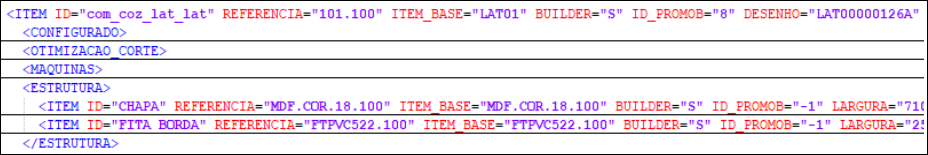

ESTRUTURA

Normalmente em formato de matéria-prima, como chapas e fitas de borda. Essas são associadas ao item, montando referências, descrições para cálculos dos valores. Visível também como cadastros de pregos e parafusos;

Todos filhos do pai, estarão dentro de ESTRUTURA.

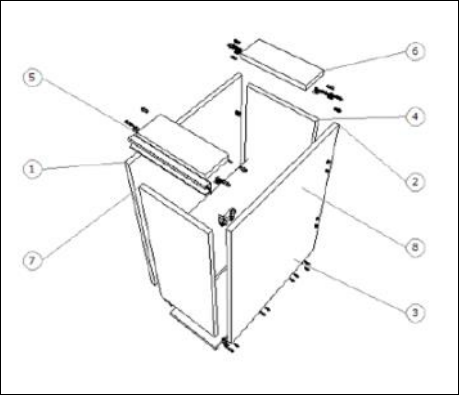

CONCEITO DO PRODUTO E ESTRUTURA

Lista de componentes e outros insumos/matérias primas necessários para a fabricação de um produto.

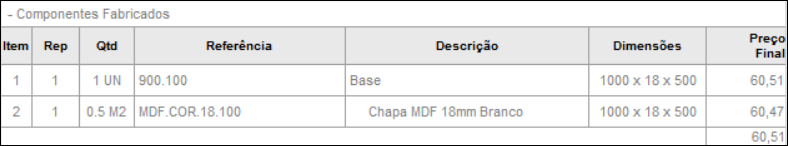

Exemplo:

BALCÃO

BASE
- MDF e Fita de Borda
GAVETA
- LATERAL DA GAVETA
  - MDF e Fita de Borda
KIT FERRAGEM
- Parafuso
- Cavilha

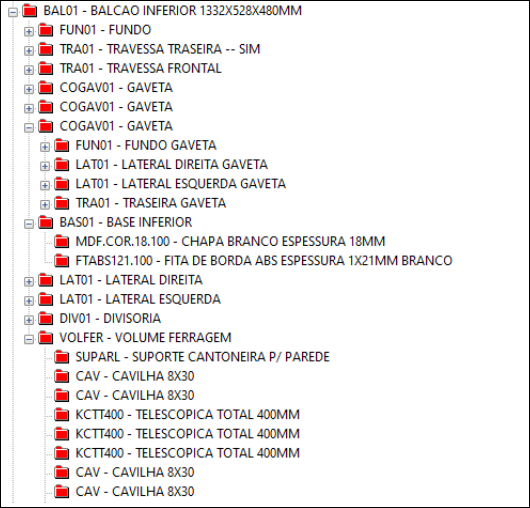

ESTRUTURA ERP

VOLFER

Aplica-se para que aconteça a separação das ferragens/Acessórios dentro do produto.

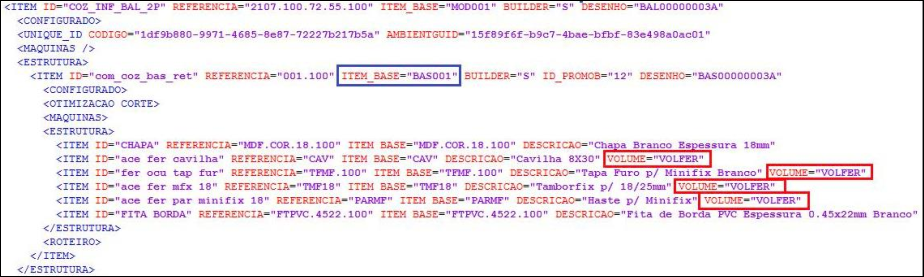

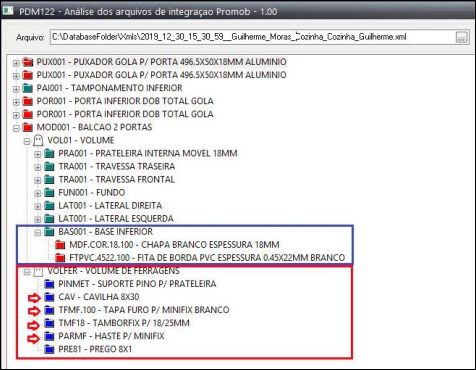

Todos os itens que são ferragens/acessórios devem ser direcionados para um volume VOLFER, exceto se o item fizer parte de um Kit de ferragem.

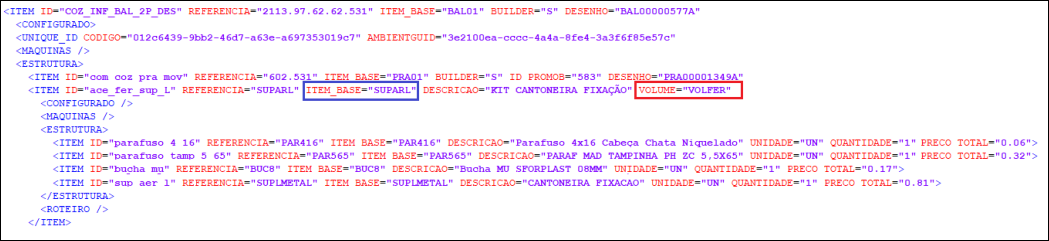

Volfer aplicado a um Kit de ferragem.

Atributo BudgetAggregate

Este atributo permite determinar se o módulo agregado respeitará as hierarquias no orçamento, listagem e xml.

Com valor True (Verdadeiro), o item agregado passa a se comportar como filho do módulo pai no orçamento e XML, tendo um recuo com relação ao pai para indicar sua herança.

OBSERVAÇÃO: Mostrar aplicação.

Referência PEDIDOFABRICA

Esta referência determina se um item que é orçado vai ser enviado para o ERP ou não. Com valor False (Falso) o item não será enviado no XML de integração o ERP.

Utilização: Portas de parceiros, que devem orçar mas não devem ser enviadas para o ERP.

Exportação de itens selecionados

Após o projeto estar concluído, é possível gerar os arquivos de integração de todos os itens ou somente itens desejados.

Para gerar os arquivos para integração com ERP’s somente dos itens desejado é necessário seguir os seguintes passos:

Selecionar os itens desejados no projeto

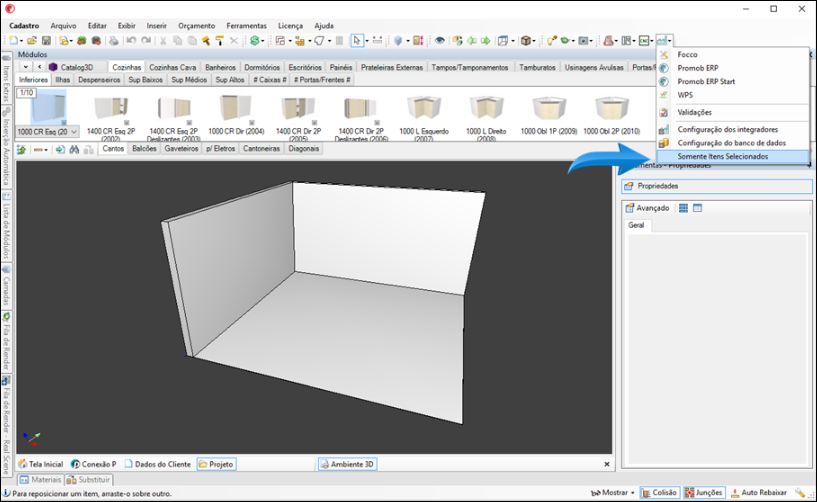

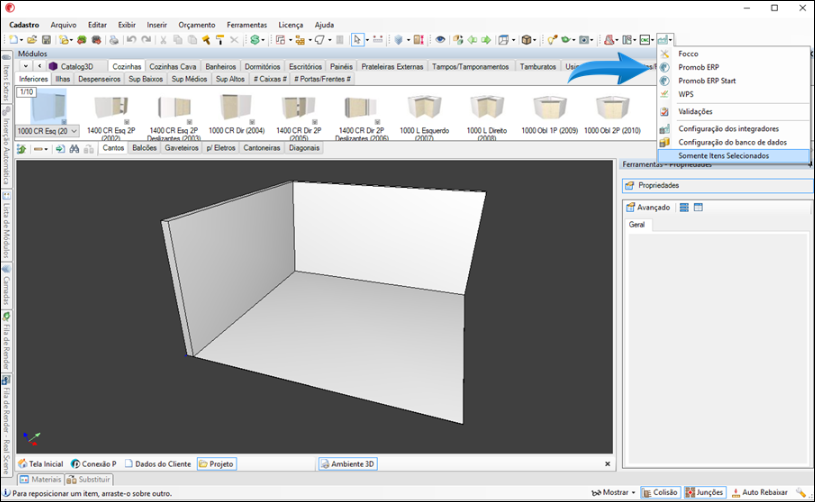

Nas opções de integração, selecione a opção Somente Itens Selecionados.

Após isso basta gerar os arquivos de integração com o ERP.

Integração de Parceiros no XML

Os parceiros do Start como:

Blum, Electrolux, entre outros, após a versão V8 R1.1 do Start Labs sofreram mudança a respeito da integração com o ERP.

Em versões anteriores, quando inserido em um projeto algum item referente ao parceiro, esse item se possuir o atributo CALCULATED, saíra no XML importado para o ERP. Porém, em alguns clientes ocorreu o fato de que, quem compra os itens do parceiro é o próprio logista ou por outros motivos o fabricante não queria que esses itens fossem enviados para o ERP

Para corrigir essa questão foi criado o Atributo PEDIDOFABRICA, com o valor verdadeiro/falso, com o intuito de definir se os itens sairão no XML ou não, segue um passo a passo de como deve ser criado esse atributo e aplicado nos itens dos parceiros.

Passo 1 – Criar Atributo

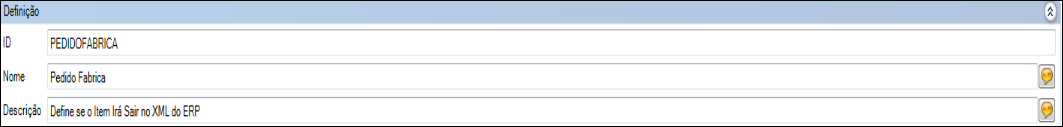

Dentro de Atributos de Entidade criar o atributo Pedido Fabrica da seguinte maneira:

Definição:

ID: PEDIDOFABRICA;

Nome: Pedido Fabrica;

Descrição: Define se o Item Irá Sair no XML do ERP;

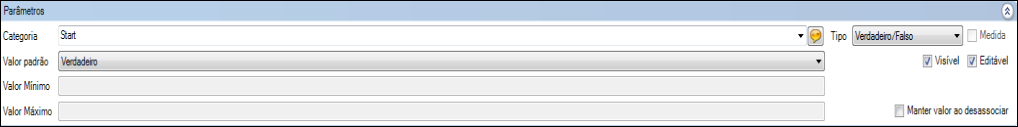

Parâmetros:

Categoria: Start

Tipo: Verdadeiro/Falso

Visível
Editável

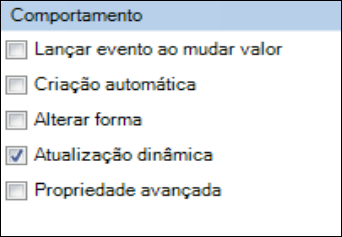

Comportamento:

Somente opção de “Atualização dinâmica” marcada.

Passo 2 – Aplicar o Atributo nos parceiros

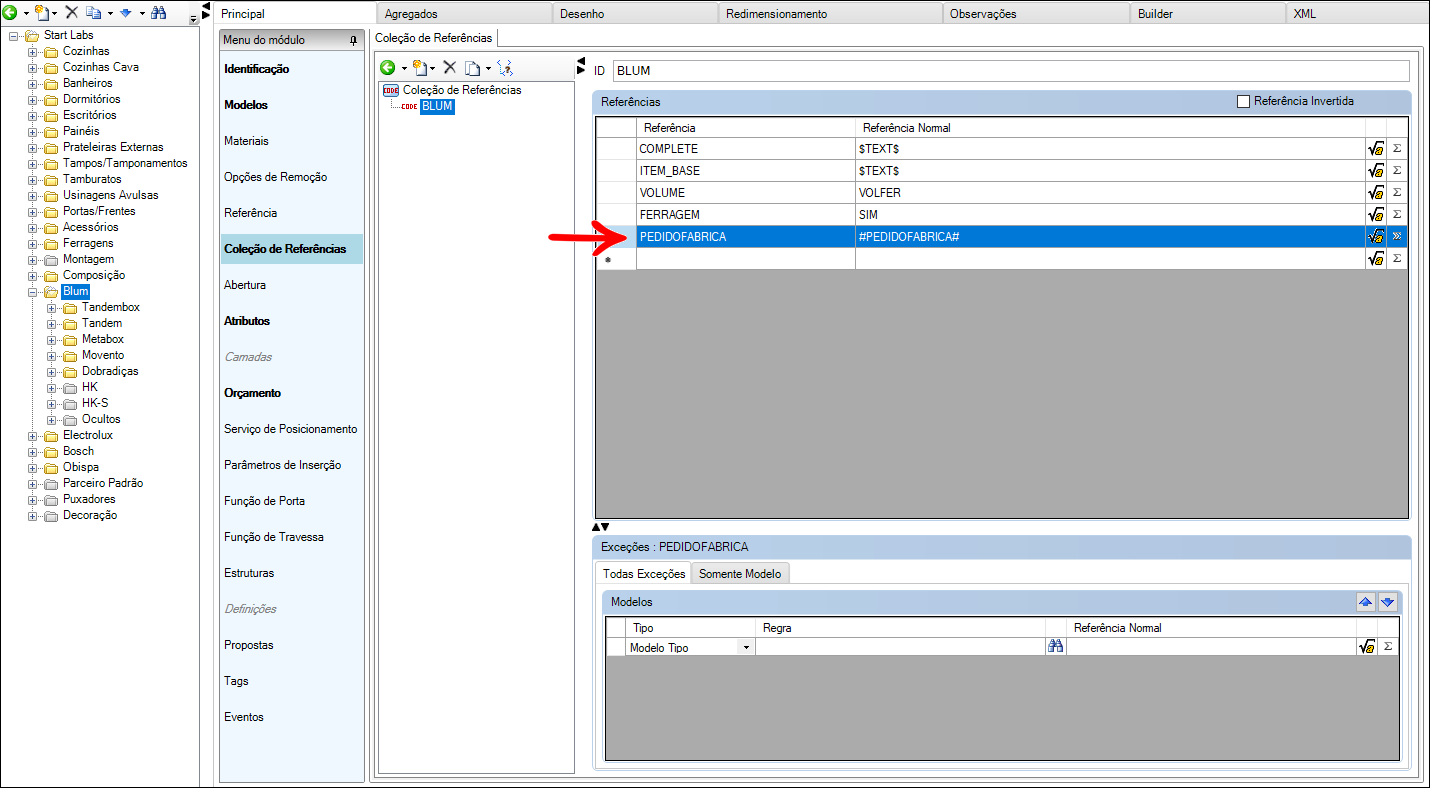

Neste passo é necessário entrar em Cadastro/Módulos, na pasta dos grupos de parceiros, na aba de Coleção de Referências, é necessário criar a referência PEDIDOFABRICA com o valor #PEDIDOFABRICA#, conforme mostra a imagem:

Feito isso, é interessante passar modulo a modulo e verificar se eles realmente estão puxando as coleções de referências existentes, se por acaso estiverem com sua referência definida diretamente no item é necessário criar a referencia mencionada acima diretamente no item.

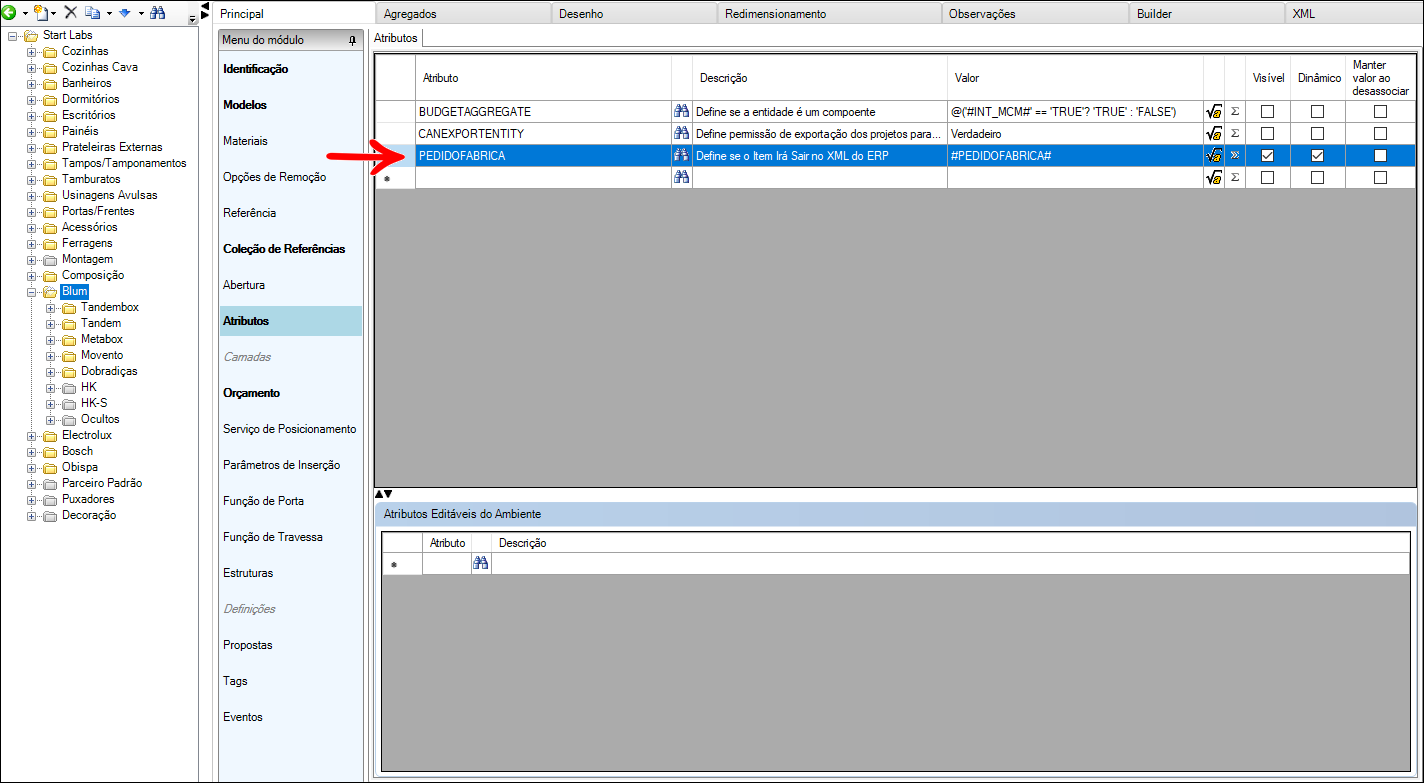

Após a aplicação das referência nos parceiros é necessário aplicar no grupo o atributo criado no Passo 1.
Para isso entre na aba de atributos e aplique o atributo PEDIDOFABRICA no grupo com o valor igual a FALSE e marque as opções de Visível e Dinâmico, conforme a imagem abaixo:

Teste

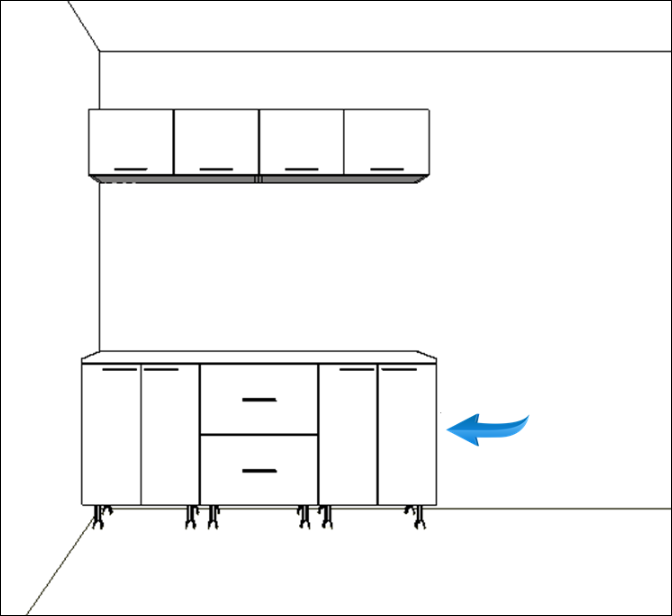

Para testar se o procedimento realizado está realmente funcionando é necessário inserir um parceiro no qual foi realizado o procedimento no ambiente 3D e gerar um XML de integração com o ERP.

Depois de gerado o XML é necessário abri-lo com um Editor de texto e procurar pela descrição do item, se no XML for encontrado o item do parceiro e o valor do atributo estiver como FALSE é necessário repassar o processo, ou em último caso contatar o suporte Promob através do portal de solicitações.

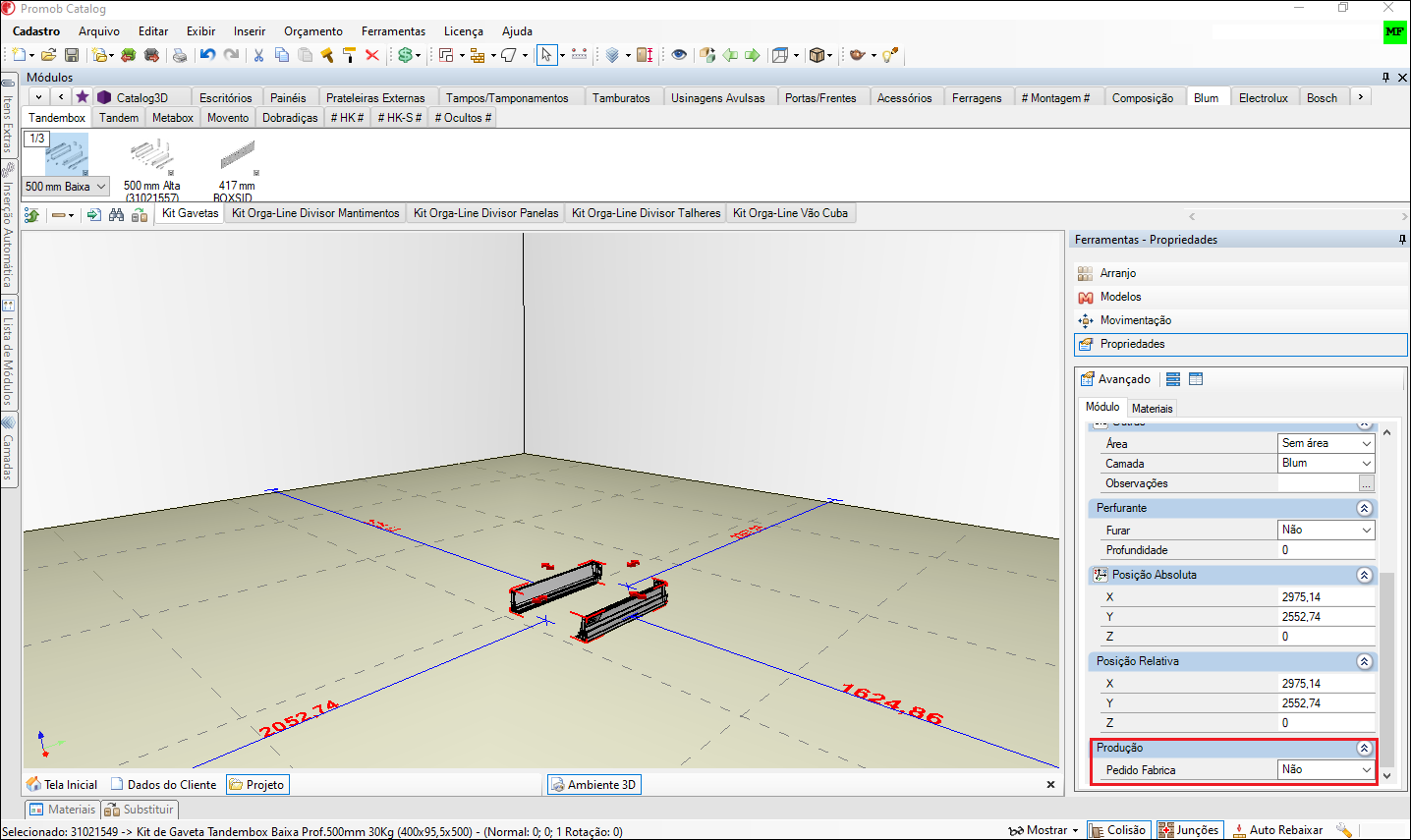

Para o item de um parceiro sair no XML é necessário inseri-lo no ambiente 3D e mudar o valor do atributo PEDIDOFABRICA na aba de ferramenta conforme mostra a imagem abaixo:

Tipo de integração

Para a troca de Integração ERP, siga as instruções abaixo:

1. Abra o Promob.

2. Acesse o menu Integradores - Configuração dos integradores, conforme imagem abaixo:

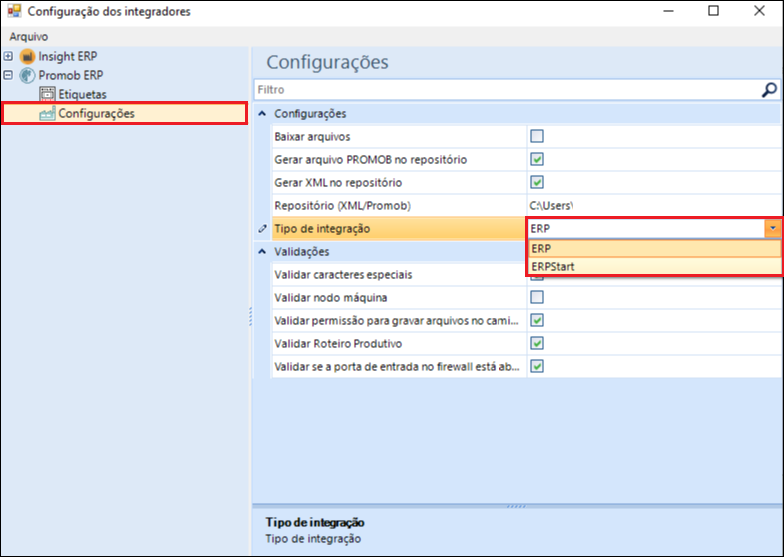

3. Acesse a aba de Configurações do Plugin ERP Promob, em seguida selecione o campo Tipo de integração conforme a imagem abaixo:

IMPORTANTE: a partir da versão 1.60.20.0, o Builder passou a salvar todos os projetos que são integrados ao ERP.

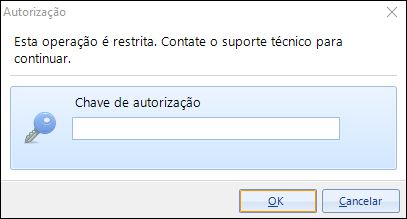

OBSERVAÇÃO: É exibida uma mensagem informando que a operação é restrita. Para continuar é necessário a chave de autorização.

Configuração do Plugin de Integração

Saiba mais aqui neste artigo.

Exemplo de Integração
