Disponível a partir da versão 1.60.14.20 do plugin Builder.
Montador
$EDGEBAND(nome do campo, nome da fita de borda)$
Nome do campo: informe o nome do campo correspondente ao cadastro da fita de borda que está descriminado abaixo.
Nome da fita de borda: informe o nome da fita de borda que a informação deverá ser buscada.
IMPORTANTE: Para que o valor seja selecionado, a fita de borda cadastrada deve ter Estrutura de borda selecionada de acordo com a estrutura cadastrada na peça.
IMPORTANTE: Caso haja mais de uma borda aplicada na peça com o mesmo nome, o valor retornado será referente à primeira borda.

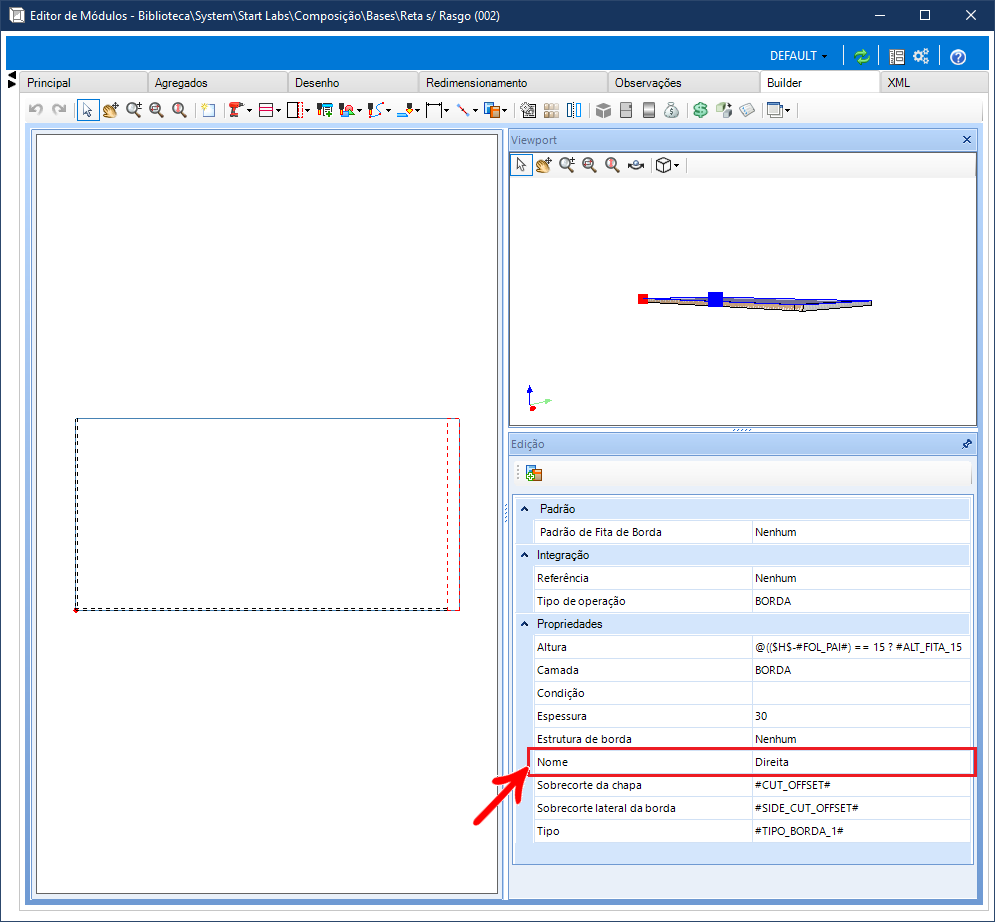

Os campos da fita de borda são baseados nos campos de cadastro da fita de borda na aba Builder, sendo eles:
OPERATIONTYPE: informação do tipo de operação
LAYER: informação da camada
CONDITION: condição
THICKNESS: espessura da borda
STRUCTURE: estrutura de borda
NAME: nome
HEIGHT: altura
TYPE: tipo
Exemplos de montadores:
$EDGEBAND(HEIGHT, DIREITA)$
Este montador irá exibir o valor do campo Altura da fita de Borda Direita.
$EDGEBAND(THICKNESS, FRONTAL)$
Este montador irá exibir o valor do campo Espessura da fita de borda Frontal.
