Disponível a partir da versão: Plugin Builder 1.60.14.22 ou superior
IMPORTANTE: no momento esta funcionalide de alinhamento (direita, esquerda, superior, inferior,...) está disponível apenas para alguns plugins, gradativamente estamos adicionando em todos os plugins de máquina.
Alinhar pela face
Essa funcionalidade impacta na orientação das peças nos programas gerados, para entender melhor o funcionamento da Face de alinhamento, clique aqui.

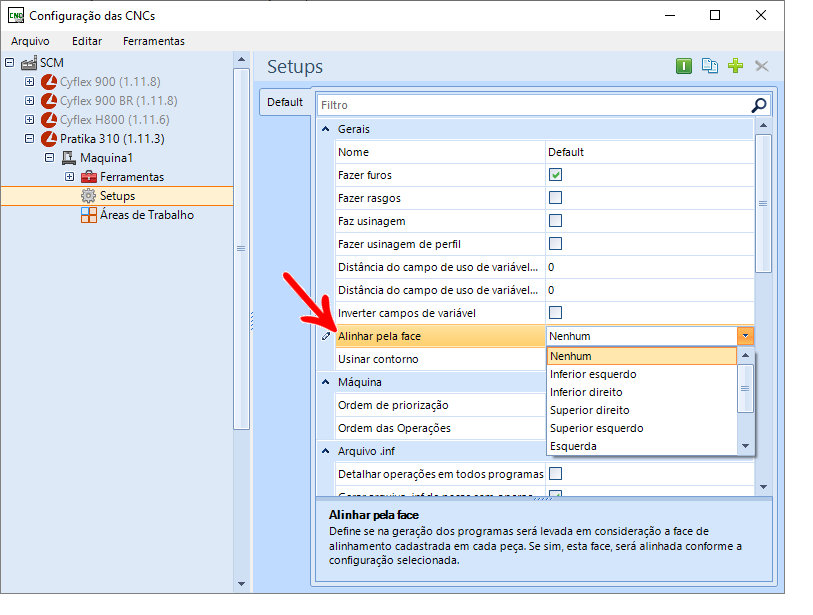

A funcionalidade Alinhar pela face possibilita diversas opções de configurar a rotação da peça no programa pelo ponto zero.
Essa configuração irá orientar a face de alinhamento cadastrada na peça para ficar de acordo com a opção selecionada.
As opções de configuração são:
- Nenhum
- Inferior esquerdo
- Inferior direito
- Superior direito
- Superior esquerdo
- Esquerda
- Inferior
- Direita
- Superior
Programas

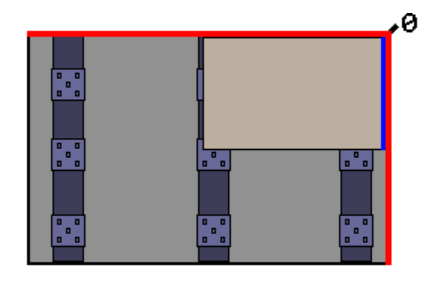

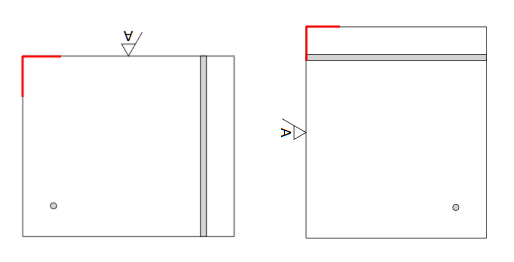

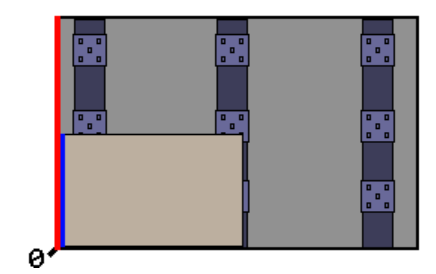

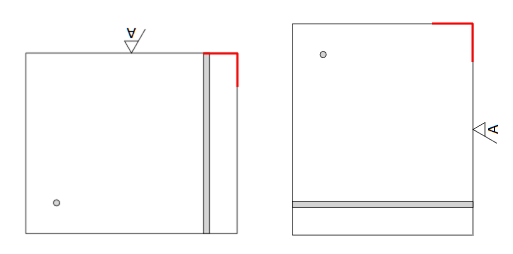

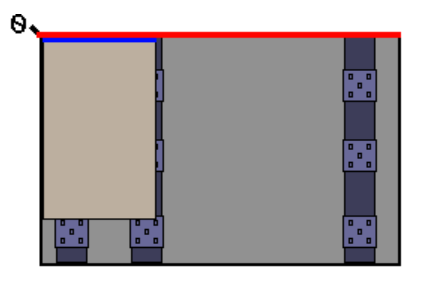

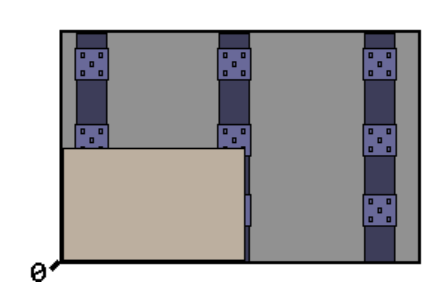

Abaixo temos as rotações possíveis para cada opção de alinhar pela face configurada.

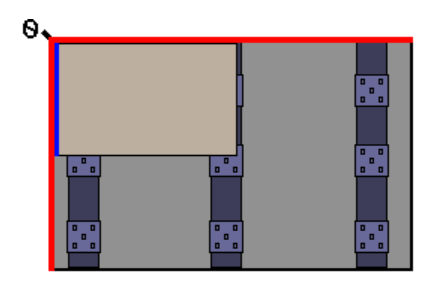

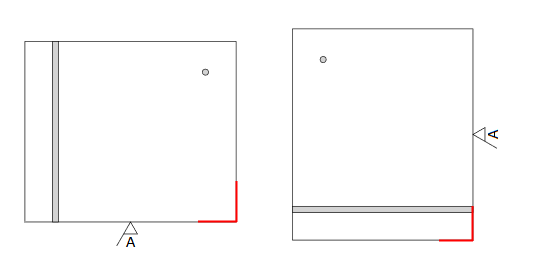

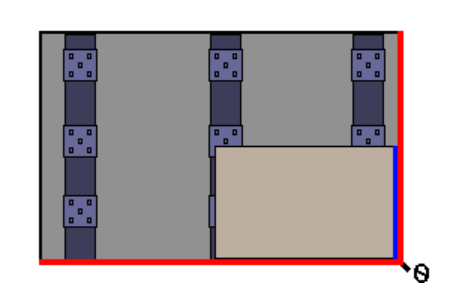

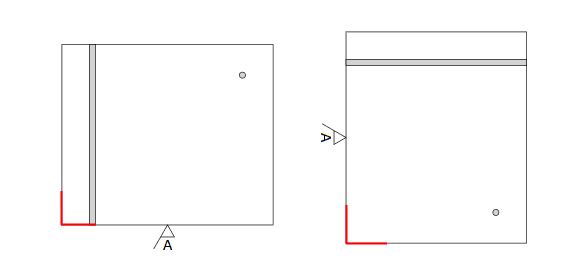

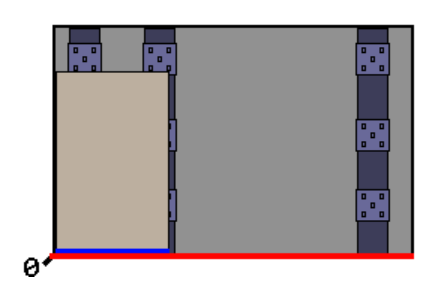

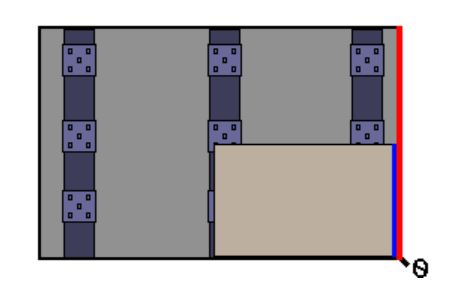

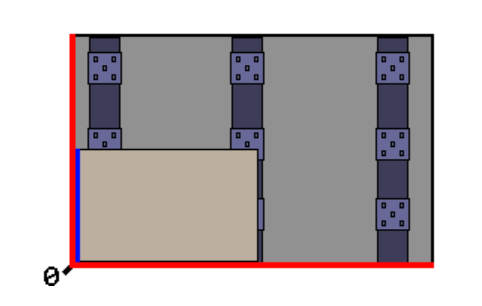

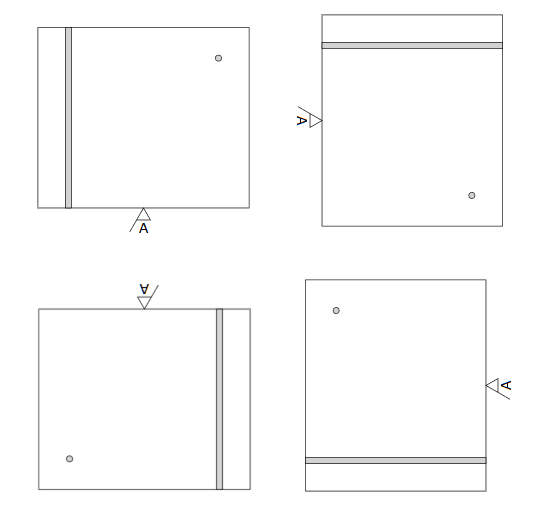

Como exemplo, uma peça com a face de alinhamento na face lateral inferior, com uma furação e um rasgo vertical.
- Peça
- Nenhum
- Inferior esquerdo
- Inferior direito
- Superior direito
- Superior esquerdo
- Esquerda
- Inferior
- Direita
- Superior
