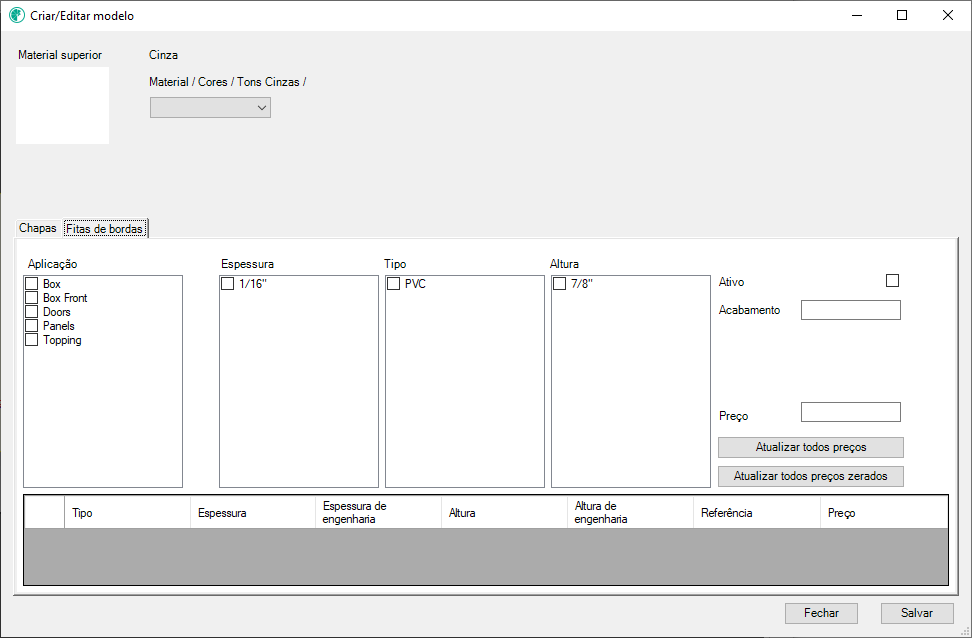

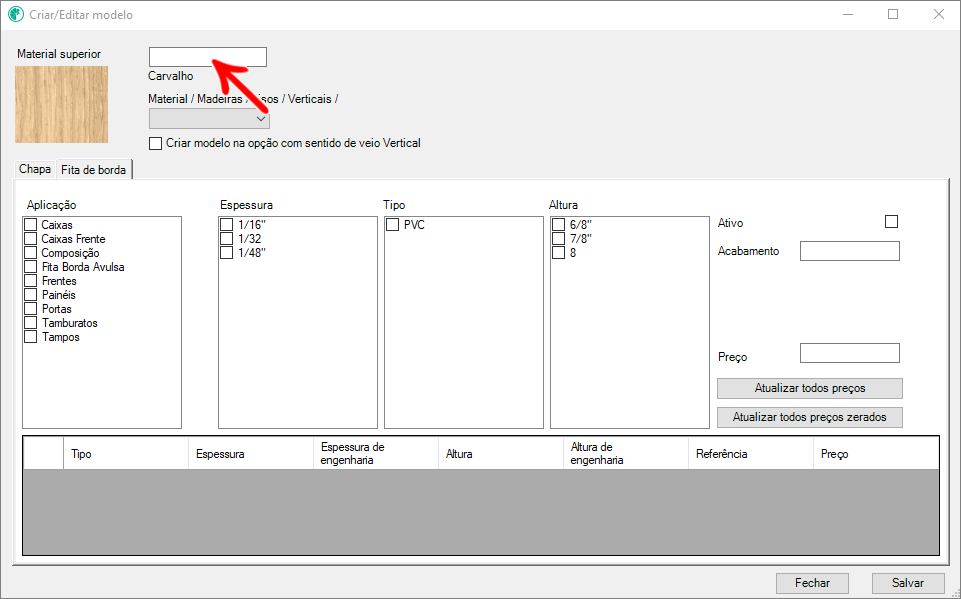

Ao clicar em Criar/Editar Modelo a seguinte tela será apresentada. Aqui serão habilitados os campos para preenchimento das informações necessárias para o cadastro ou edição de um novo modelo de acabamento.

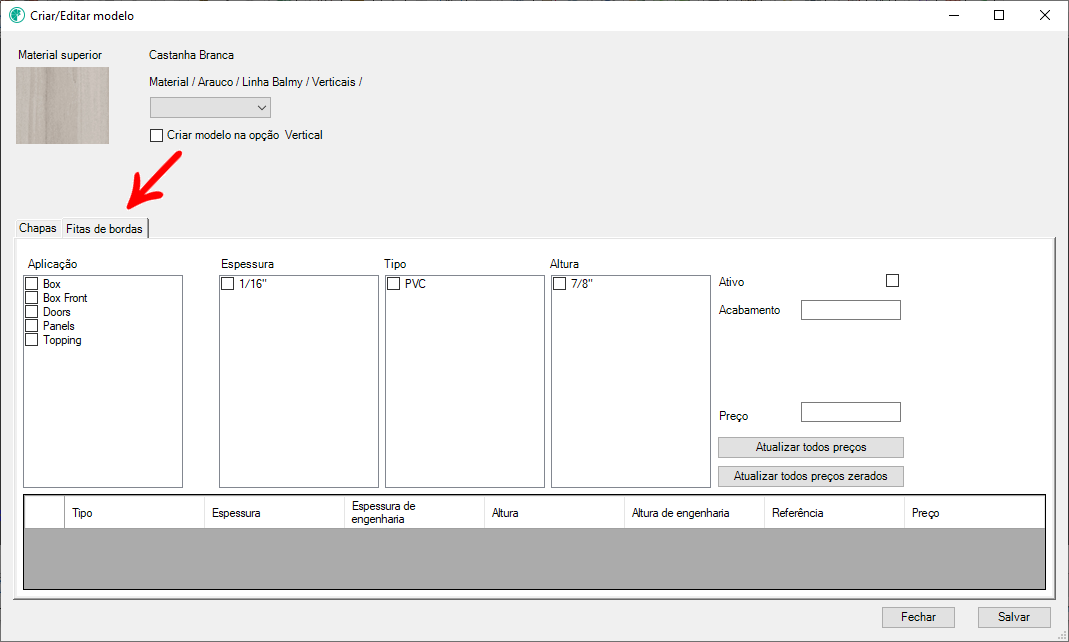

Para fitas de borda, deve-se acessar a aba Fitas de bordas
As informações para o cadastro de fita de borda são:
Criar modelos Vertical/Horizontal
DICA: para uma agilidade maior no processo de cadastro, procure levantar todas as informações acima anteriormente, pois o salvamento do modelo só será permitido, após todas as informações obrigatórias preenchidas.
Criar nome do modelo

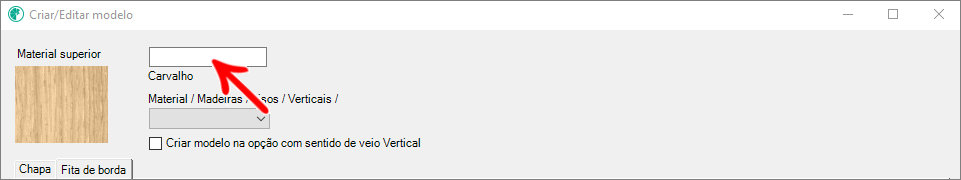

Ao acessar a tela Criar/Editar modelo é possível criar um nome do modelo a ser exibido no Promob. Assim, ele é exibido na aba da tela de seleção de modelos para categorização dos mesmos.
OBSERVAÇÃO: esta funcionalidade está disponível a partir da versão 1.2.0.87 do Plugin Catalog Configuration. Para mais informações desta versão, clique aqui.
Exemplo de cenário
Cenário 01: Peça com um único material:

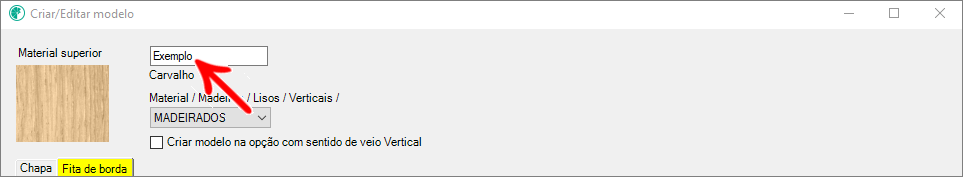

1. Ao acessar a tela de cadastro e edição do material Carvalho, acima do nome do material é exibido um campo em branco;
2. Neste campo, foi digitado o nome do modelo como Exemplo;

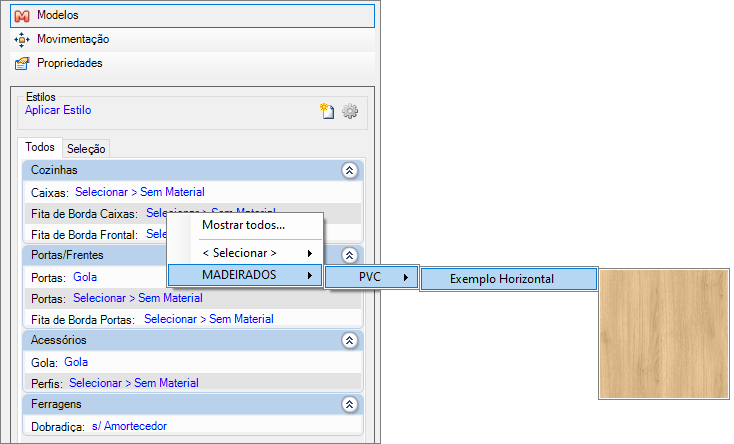

3. Ao acessar a linha do material pela tela de seleção de modelos, o nome do modelo é exibido como Exemplo + sentido do veio;
Categoria do modelo

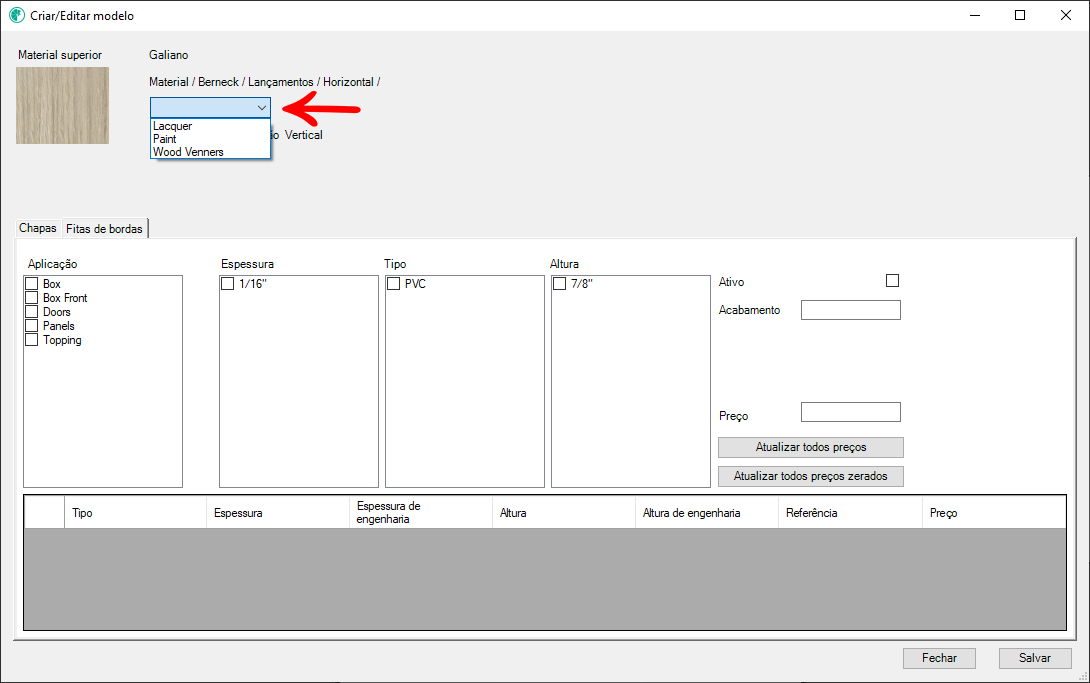

O campo categoria do modelo se refere a categoria do material a ser aplicado no modelo. As categorias devem ser cadastradas anteriormente no cadastro de categoria de modelo. Pois, todas as informações cadastradas lá, serão carregadas para este cadastro.

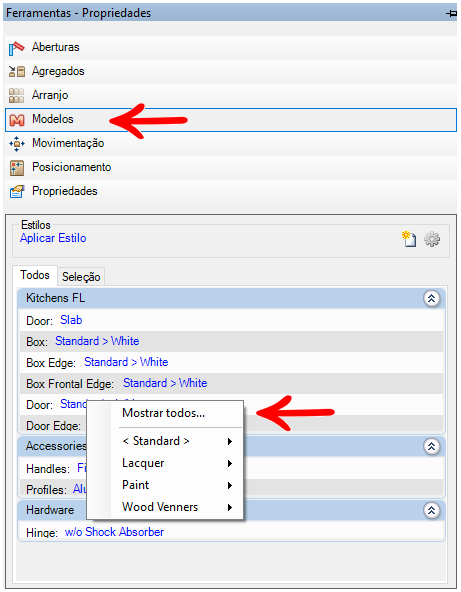

Essa informação também será utilizada na tela de seleção de modelos para categorizar os mesmos.
O cadastro dessa informação esta associada ao material utilizado, isto é, caso algum modelo já tenha sido cadastrado com este material, a informação da categoria do modelo já virá preenchida.

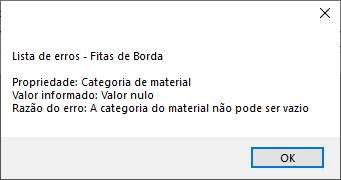

Caso o usuário tente salvar um modelo sem nenhum tipo de aplicação selecionada, um aviso será exibido.

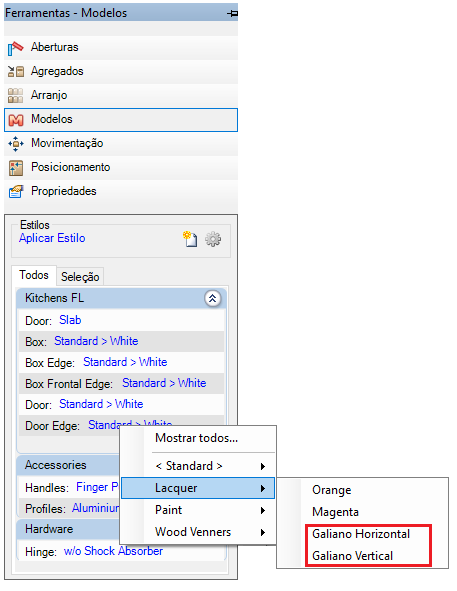

Criar modelos Vertical/Horizontal

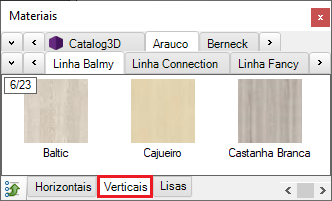

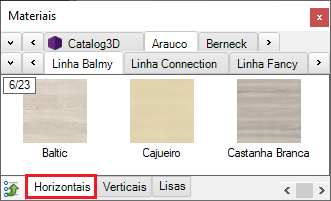

Devido a presença de veios em alguns materiais, quando necessário, é preciso cadastrá-los na vertical e na horizontal.

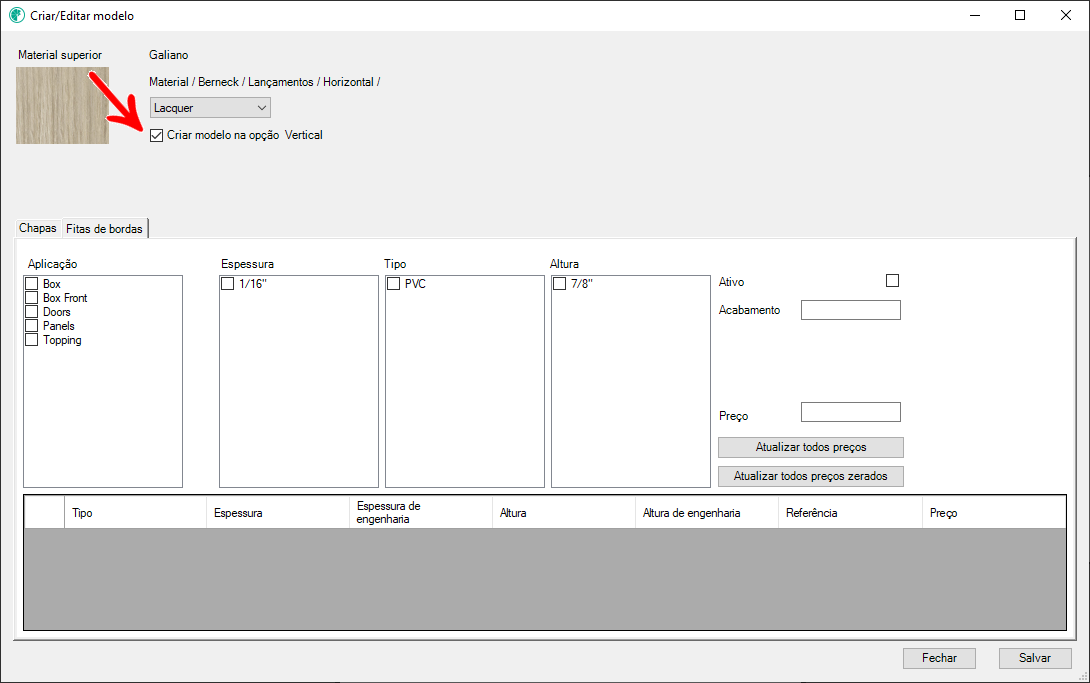

Ao escolher um material cadastrado como horizontal ou vertical, ao abrir a tela de cadastro, aparecerá a opção Criar modelo na opção Vertical ou Criar modelo na opção Horizontal, ao marcar esta opção e salvar o modelo, este será criado automaticamente na opção horizontal e vertical.
Caso este campo não seja marcado, o modelo será criado apenas na opção em que foi cadastrado o material escolhido.
Caso o material não tenha essa opção é porque o mesmo não possui sentido de veio.

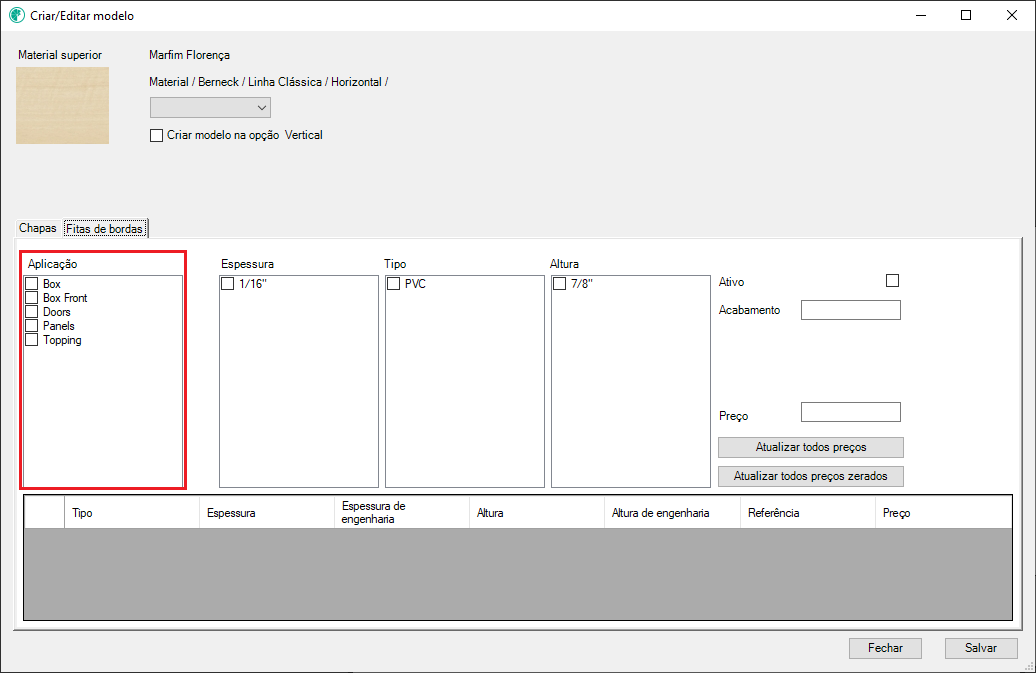

Aplicação
O campo de aplicação, refere-se ao tipo de item onde será aplicado o modelo. Os valores do campo aplicação são definidos conforme a biblioteca aderida, não sendo essas opções customizadas pelo usuário e o usuário precisará apenas marcar as opções que deseja no modelo de aplicação a ser cadastrado.

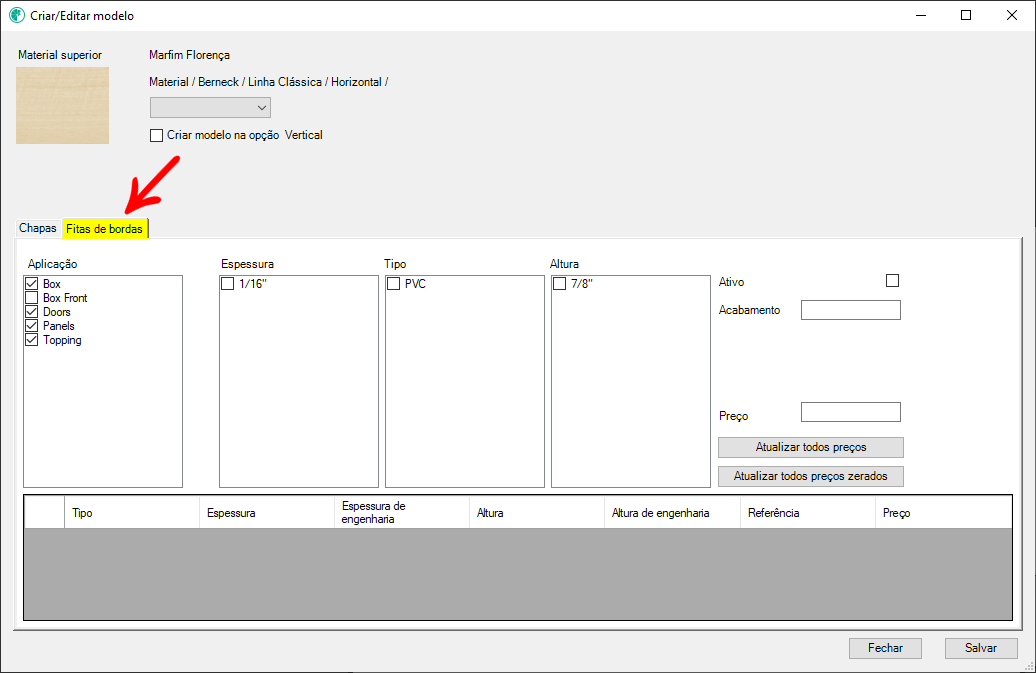

A partir do momento em que qualquer campo da tela é preenchido o nome da aba ficará em amarelo, indicando que há informações cadastradas.

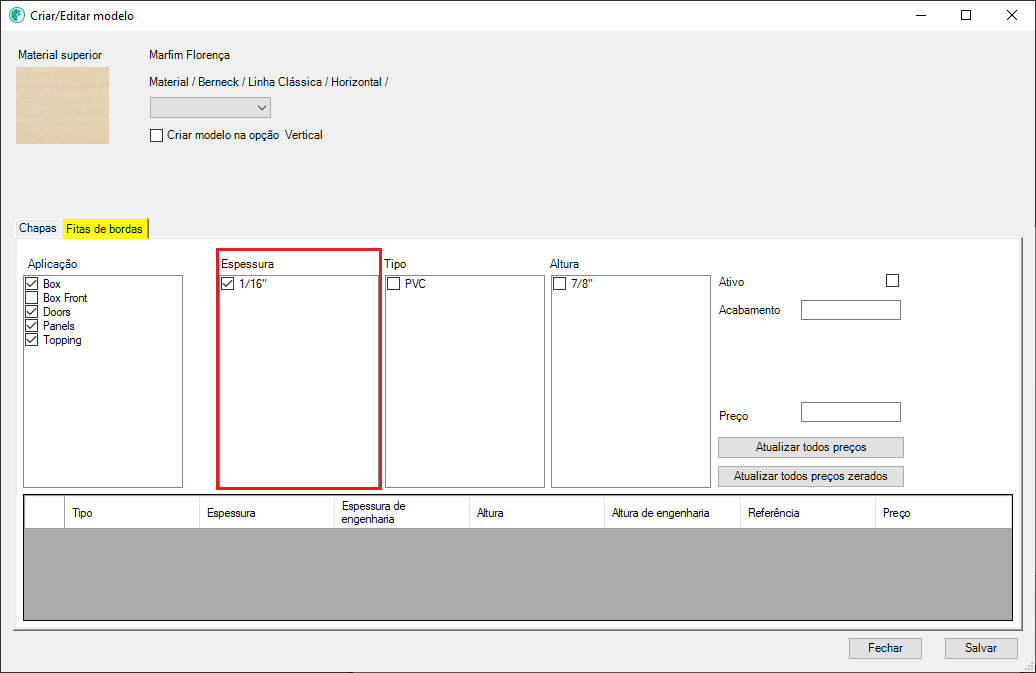

Espessura
O campo espessura refere-se a espessura da fita de borda que será utilizada no cadastro do modelo. Essa informação será necessária apenas para criação da referência do modelo, composta também por outras informações, e posterior utilização no orçamento. O valor da espessura de uma fita de borda é configurado no configurador de dimensões.
As informações de espessura de fita de borda devem ser cadastrados previamente. Além disso, é possível cadastrar mais de um espessura de fita de borda por vez.
Caso houver ao menos uma opção de espessura, tipo e altura, será carregado a lista de informações do modelo a ser criado.

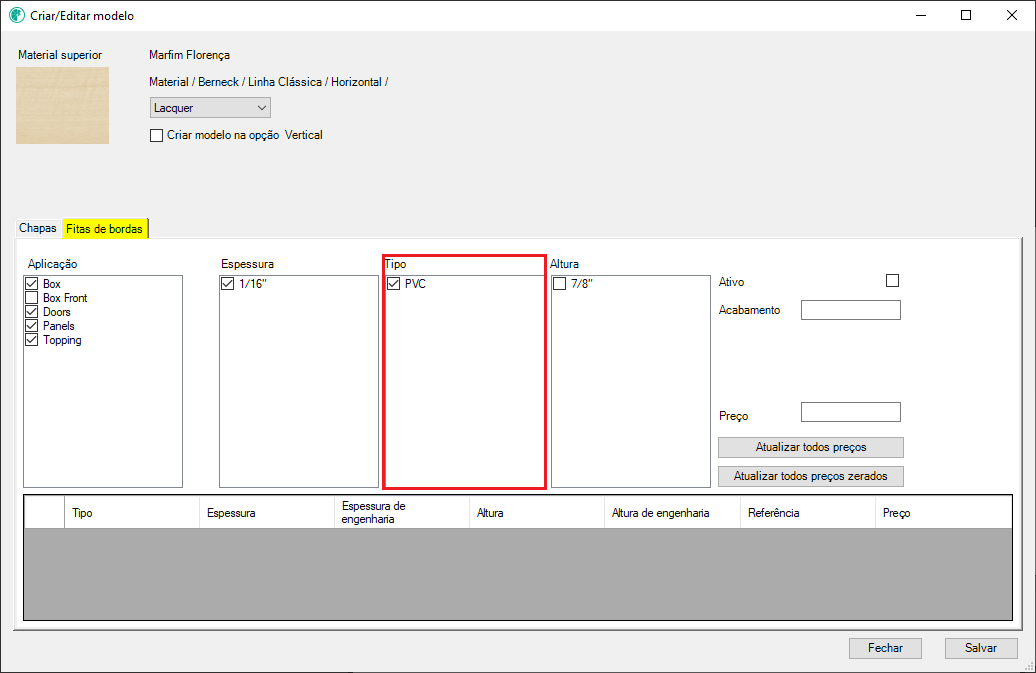

Tipo
O campo tipo refere-se ao tipo da fita de borda a ser utilizada no cadastro do modelo. Essa informação será necessária apenas para criação da referência do modelo, composta também por outras informações, e posterior utilização no orçamento. O valor do tipo de uma fita de borda é configurado no configurador de dimensões.
As informações do tipo de fita de borda devem ser cadastradas previamente. Além disso, é possível cadastrar mais de um tipo de fita de borda por vez.
Caso houver ao menos uma opção de espessura, tipo e altura, será carregado a lista de informações do modelo a ser criado.
Altura

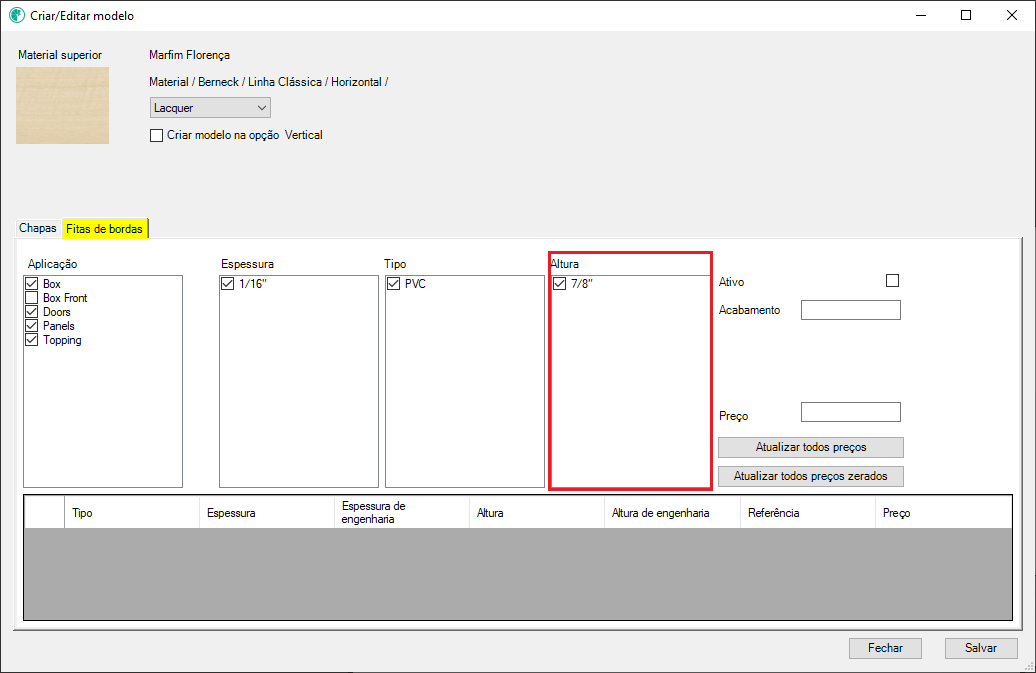

O campo altura refere-se a altura da fita de borda a ser utilizada no cadastro do modelo. Essa informação será necessária apenas para criação da referência do modelo, composta também por outras informações, e posterior utilização no orçamento. O valor da altura de uma fita de borda é configurado no configurador de dimensões.
As informações de altura de fita de borda devem ser cadastradas previamente. Além disso, é possível cadastrar mais de uma altura de fita de borda por vez.
Caso houver ao menos uma opção de espessura, tipo e altura, será carregado a lista de informações do modelo a ser criado.
Acabamento

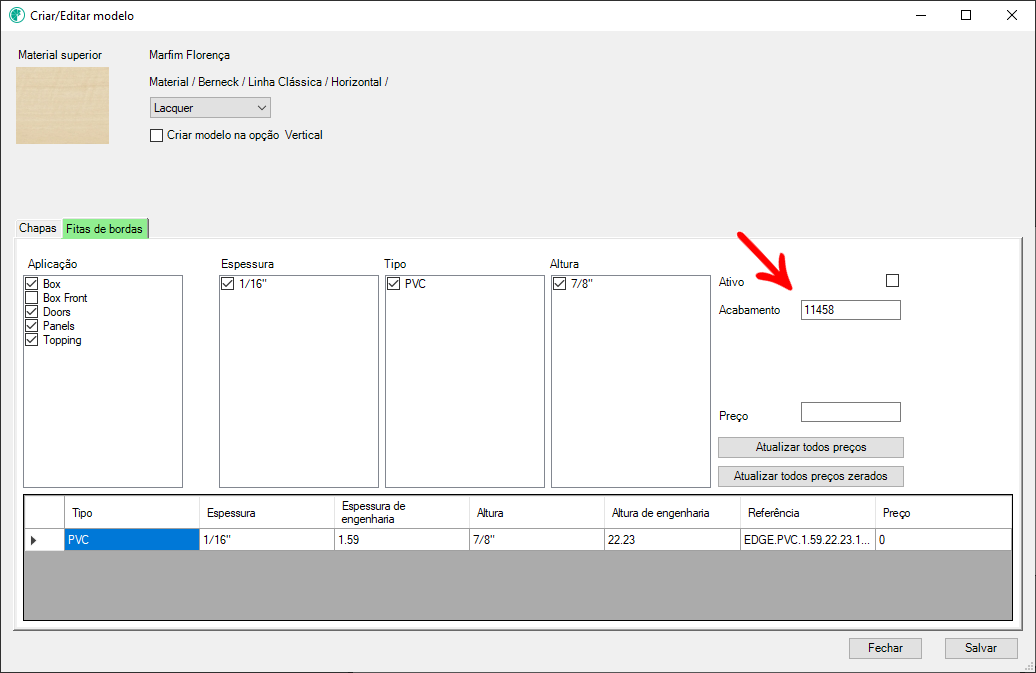

No cadastro de modelo de acabamento para fita de borda será necessário cadastrar uma informação de acabamento. Essa informação deve ser única para cada modelo cadastrado e deve ser composta por 5 dígitos numéricos.

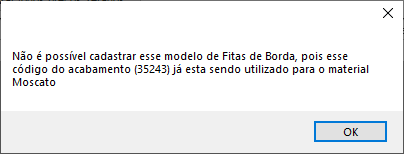

Caso ao salvar já existir um código de acabamento salvo, será mostrado um alerta informando qual modelo possui esse código e a operação não será concluída.
Ativo

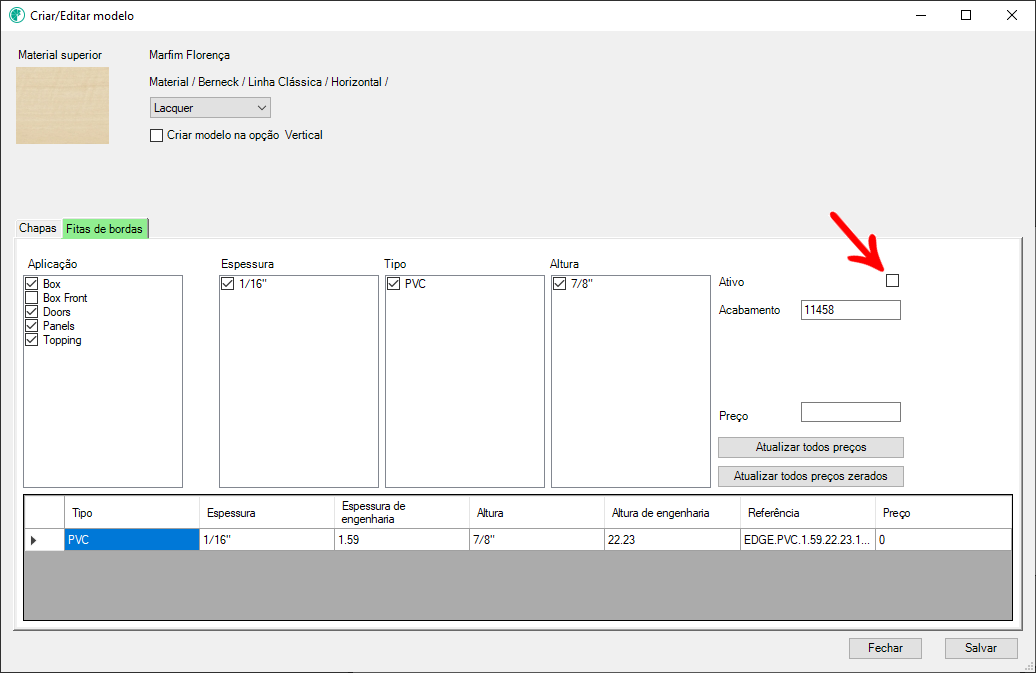

Deverá ser cadastro se o modelo de acabamento de fita de borda esta ativo para clientes da versão Design.
Nas opções Automate e Produce, os modelos sempre estarão no ambiente indiferente da opção ativo/inativo.
Dados do modelo

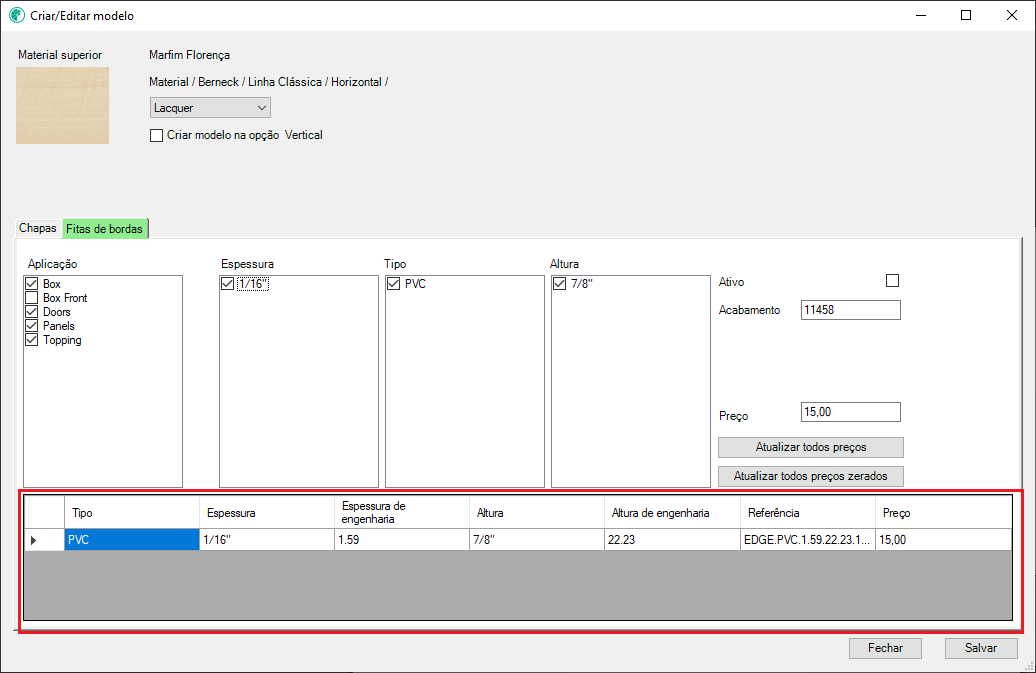

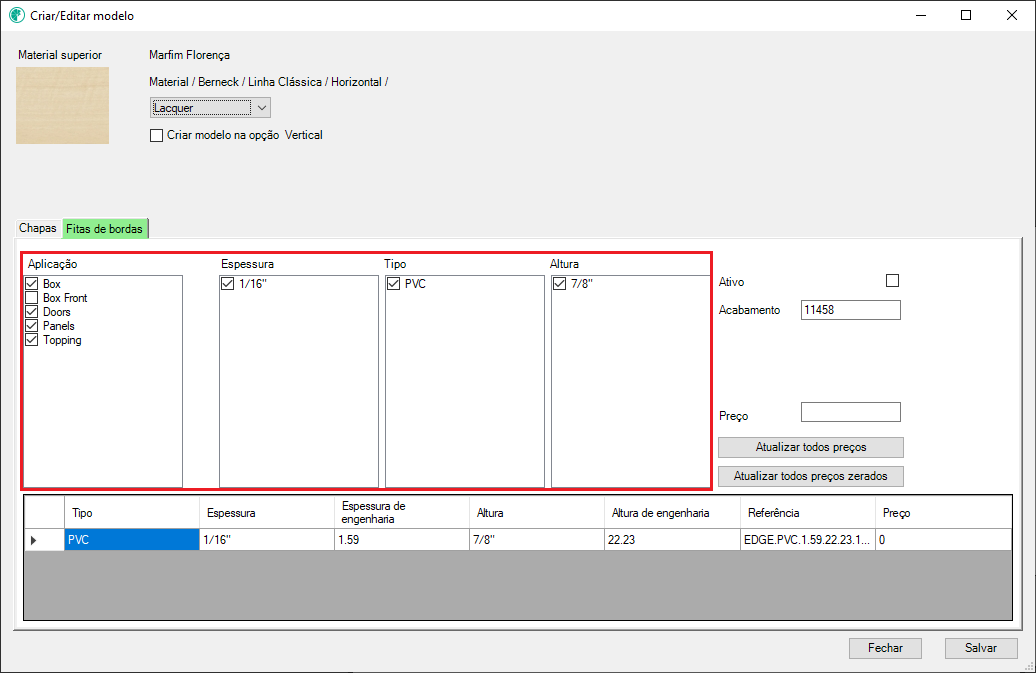

Quando todas as informações forem cadastradas (espessura, tipo e altura) será criado automaticamente a lista de informações dos modelos. As informações contidas são:
- Tipo: código do tipo de fita de borda
- Espessura: Nome da espessura de fita de borda
- Espessura de engenharia: Código/valor de espessura de fita de borda
- Altura: Nome da altura de fita de borda
- Altura de engenharia: Código/valor de espessura de fita de borda
- Referência: Composto por: Tipo + Espessura de engenharia + Altura de engenharia + Acabamento
- Valor: Valor em m
