É possível criar arranjos de itens e de grupos no Mooble, para isso:
Criar Arranjo

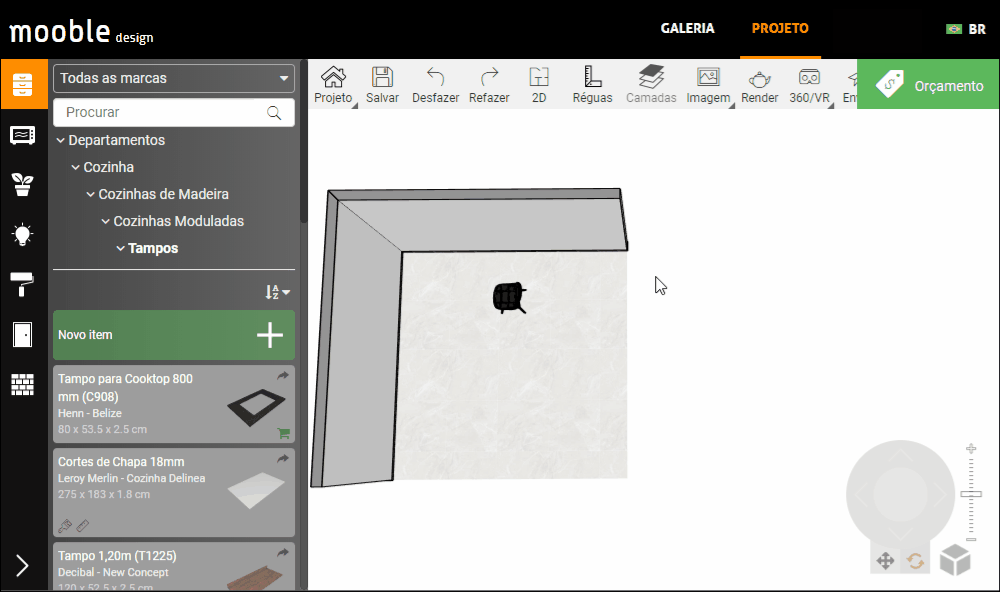

1. Selecione um item ou um grupo de itens.
2. No menu Configurações, selecione Criar arranjo.
3. Selecione o tipo de arranjo, defina suas configurações e clique em Inserir.
Tipos de Arranjos

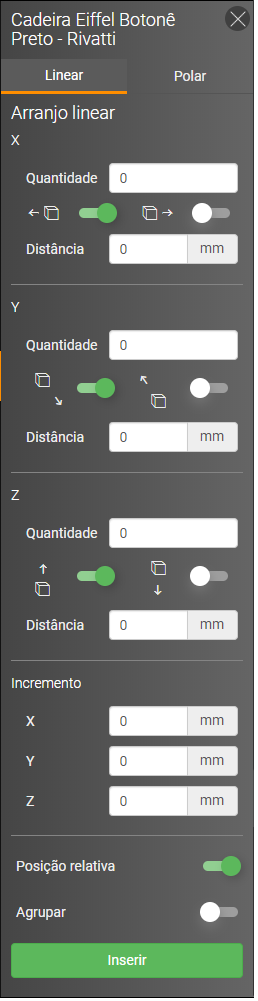

Arranjo Linear
No arranjo linear os novos módulos são incluídos nos eixos X, Y e/ou Z do item, ou do grupo.
1. Defina para cada eixo a Quantidade de módulos, a Direção de inserção e a Distância entre os itens.
2. O Incremento da posição só está disponível quando a quantidade de itens no eixo for 0.
- Exemplo de arranjo com incremento:
3. Ao ativar a Posição relativa irá ativar os eixos que serão posicionados os novos módulos, levando em consideração a rotação do item. Ao manter desativada, os eixos serão exibidos de forma padrão.

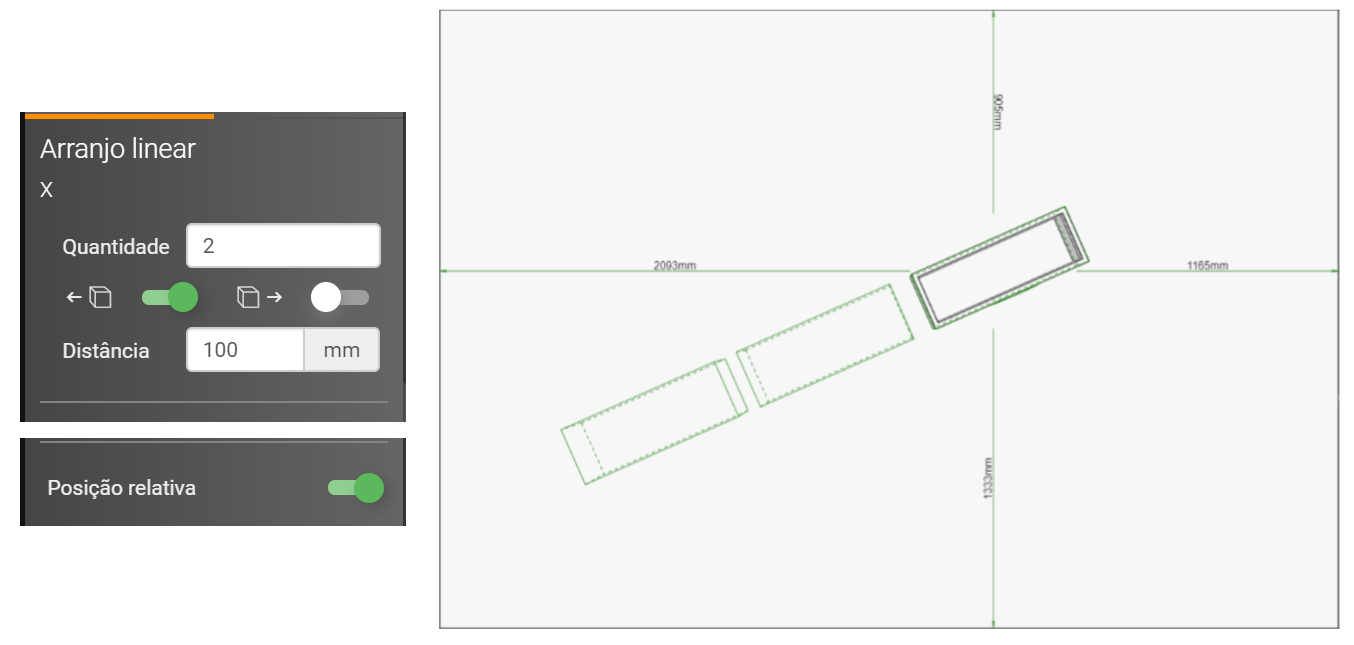

- Exemplo de arranjo com posição relativa ativada:

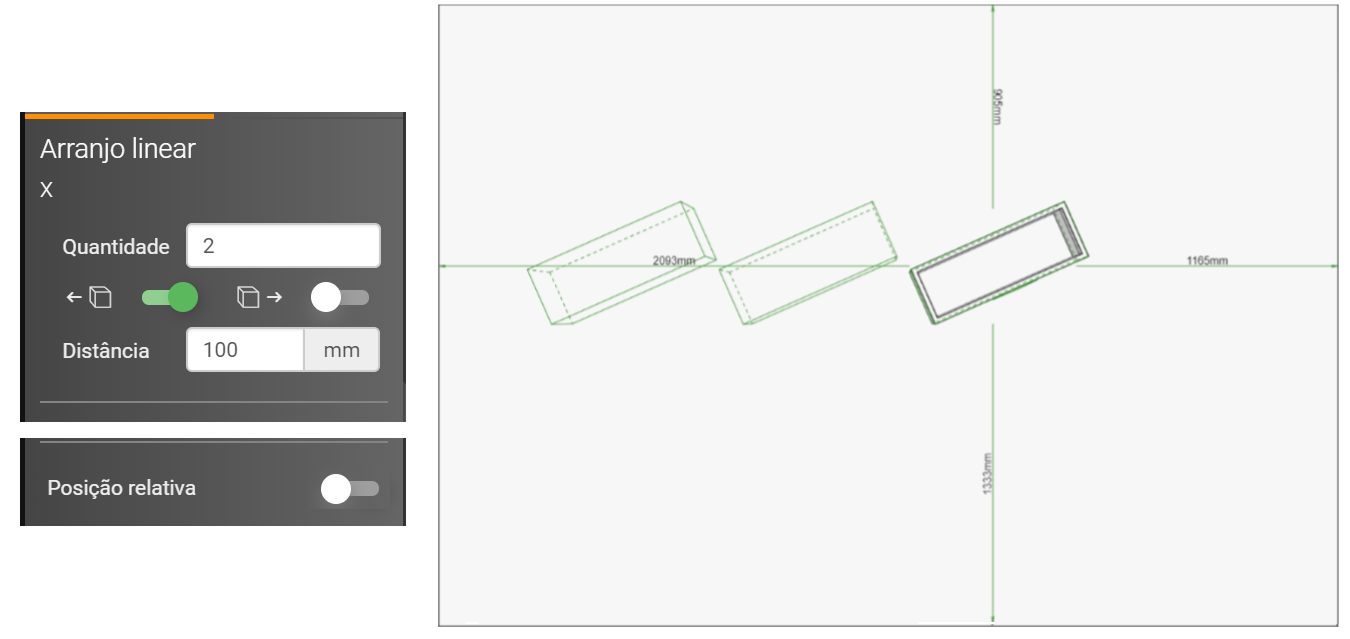

- Exemplo de arranjo com posição relativa desativada:

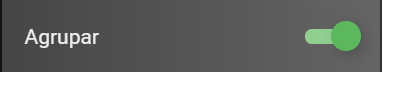

4. Ao selecionar Agrupar os novos módulos serão agrupados ao item selecionado, caso contrário os novos módulos serão apenas incluídos sem serem agrupados.
5. Para concluir a inserção do arranjo, clique em Inserir.
Veja alguns exemplos de Arranjo Linear:

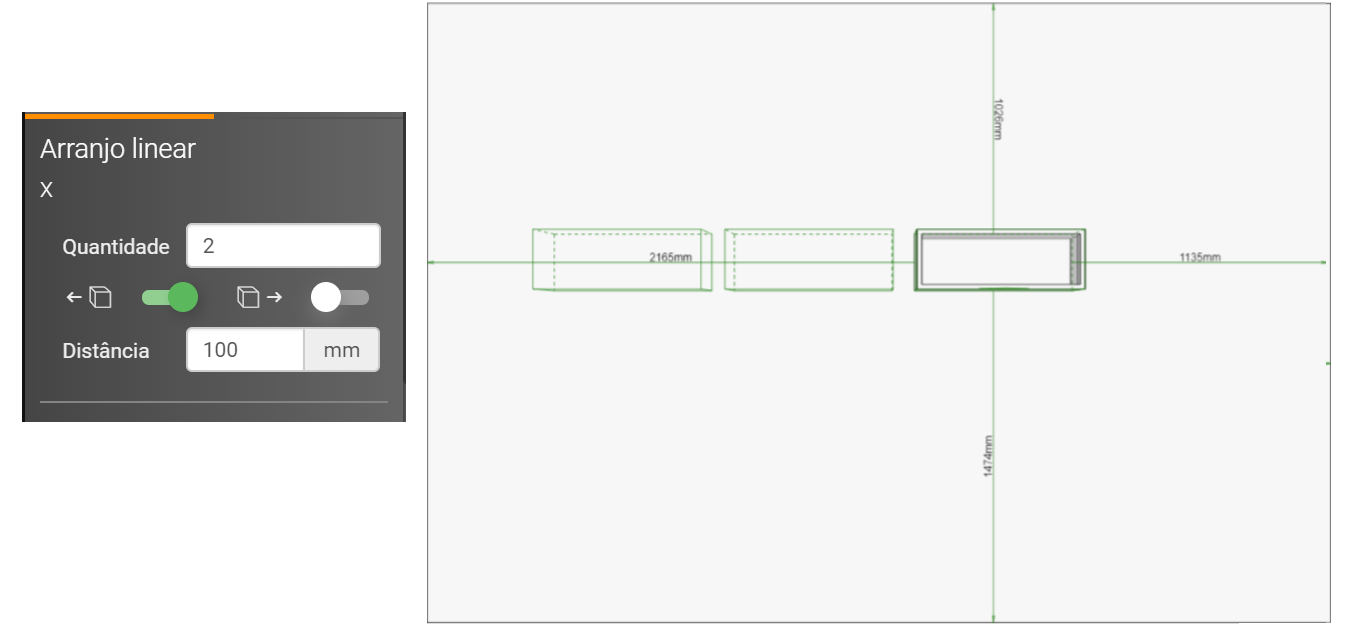

- Exemplo 01: Arranjo com dois itens e adição em apenas um eixo.
- Exemplo 02: Arranjo com dois itens e adição em apenas um eixo com incremento.
- Exemplo 03: Arranjo com dois itens e adição em dois eixos.
Arranjo Polar

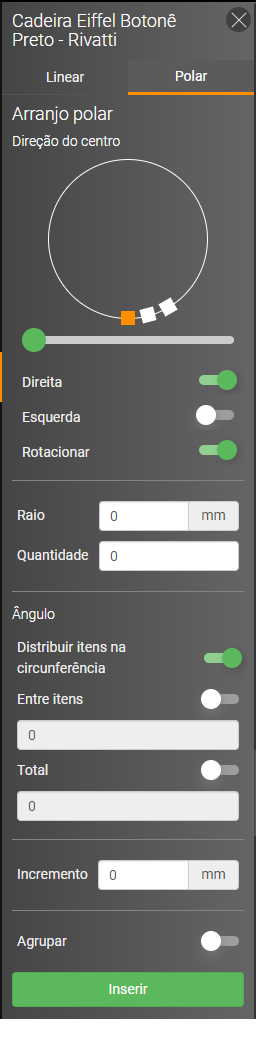

No arranjo polar, os novos módulos são incluídos em uma circunferência com ponto de origem no item ou grupo selecionado.

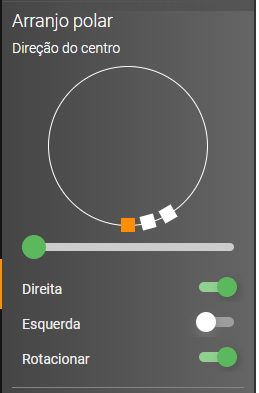

1. Defina a Direção do centro dessa circunferência, levando em consideração o ponto 0 do item selecionado. Você também pode definir a partir de qual lado, Esquerda e/ou Direita os itens serão inseridos, caso os dois estejam ativos a quantidade de itens é dividida nas direções.
Marque Rotacionar, para rotacionar de acordo com a circunferência.
2. Insira o tamanho do Raio dessa circunferência, e a Quantidade de itens.
3. O Ângulo entre os itens pode ser modificado, ao ativar a opção de Distribuir itens na circunferência o ângulo será calculado pela divisão do ângulo total da circunferência 360° pela quantidade de itens.
Para definir manualmente o ângulo entre os itens, marque Entre itens e insira o valor desejado. E se a opção Total estiver ativa, o ângulo entre os itens será calculado pela divisão do ângulo informado pelo usuário e pela quantidade de itens.
4. Insira o valor de Incremento para a posição no eixo Y do item.
5. Se a opção Agrupar estiver ativa os novos módulos serão agrupados ao item selecionado, caso contrário, os novos módulos serão apenas incluídos sem ser agrupados.
6. Para concluir a inserção do arranjo, clique em Inserir.
Veja abaixo alguns exemplos de Arranjo Polar:

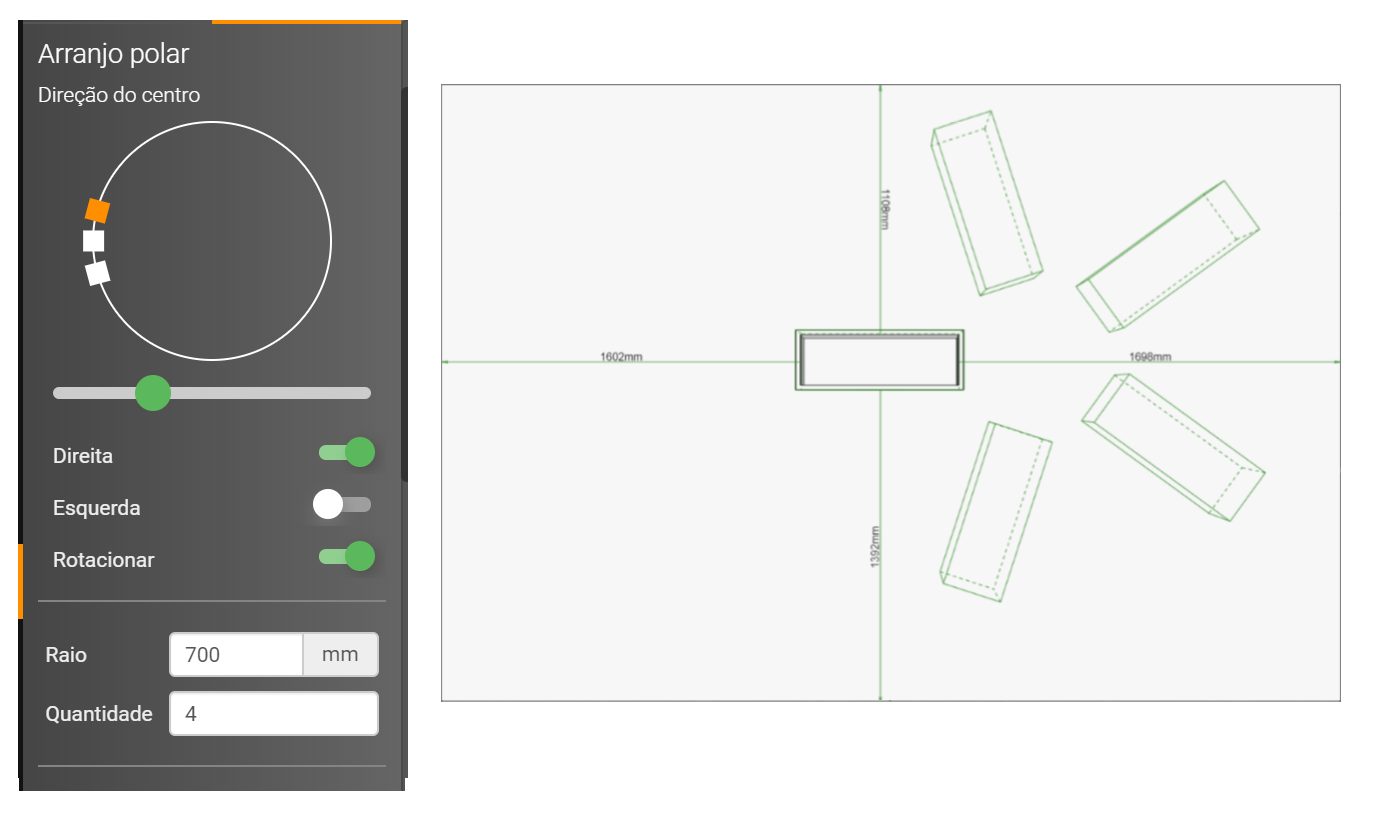

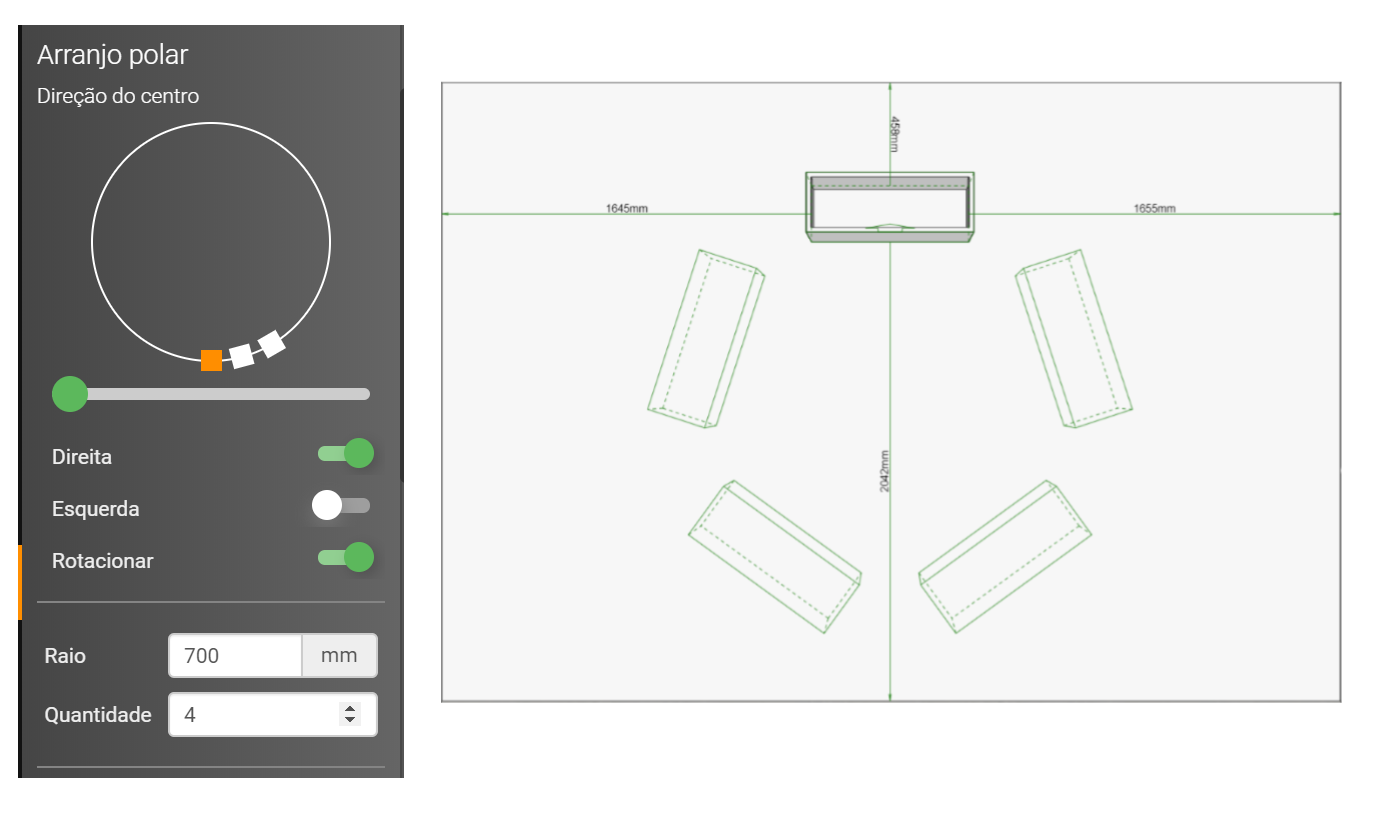

- Exemplo 01: Arranjo com 4 itens com uma circunferência de raio 700 com módulos rotacionados na circunferência.

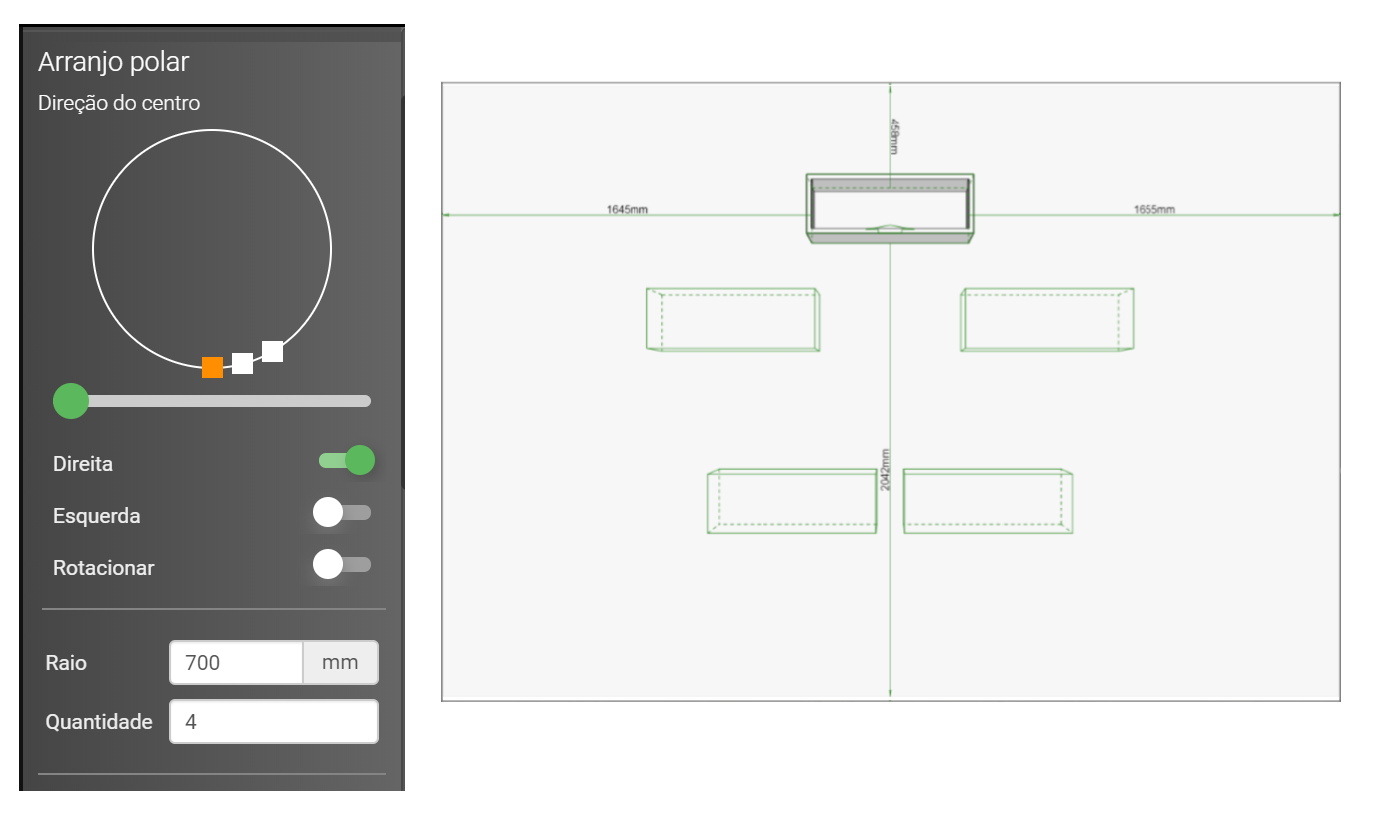

- Exemplo 02: Arranjo com 4 itens com uma circunferência de raio 700 com módulos sem rotacionar na circunferência.
- Exemplo 03: Arranjo com 4 itens com uma circunferência de raio 700 com módulos rotacionados na circunferência, e com o centro de circunferência alterado.

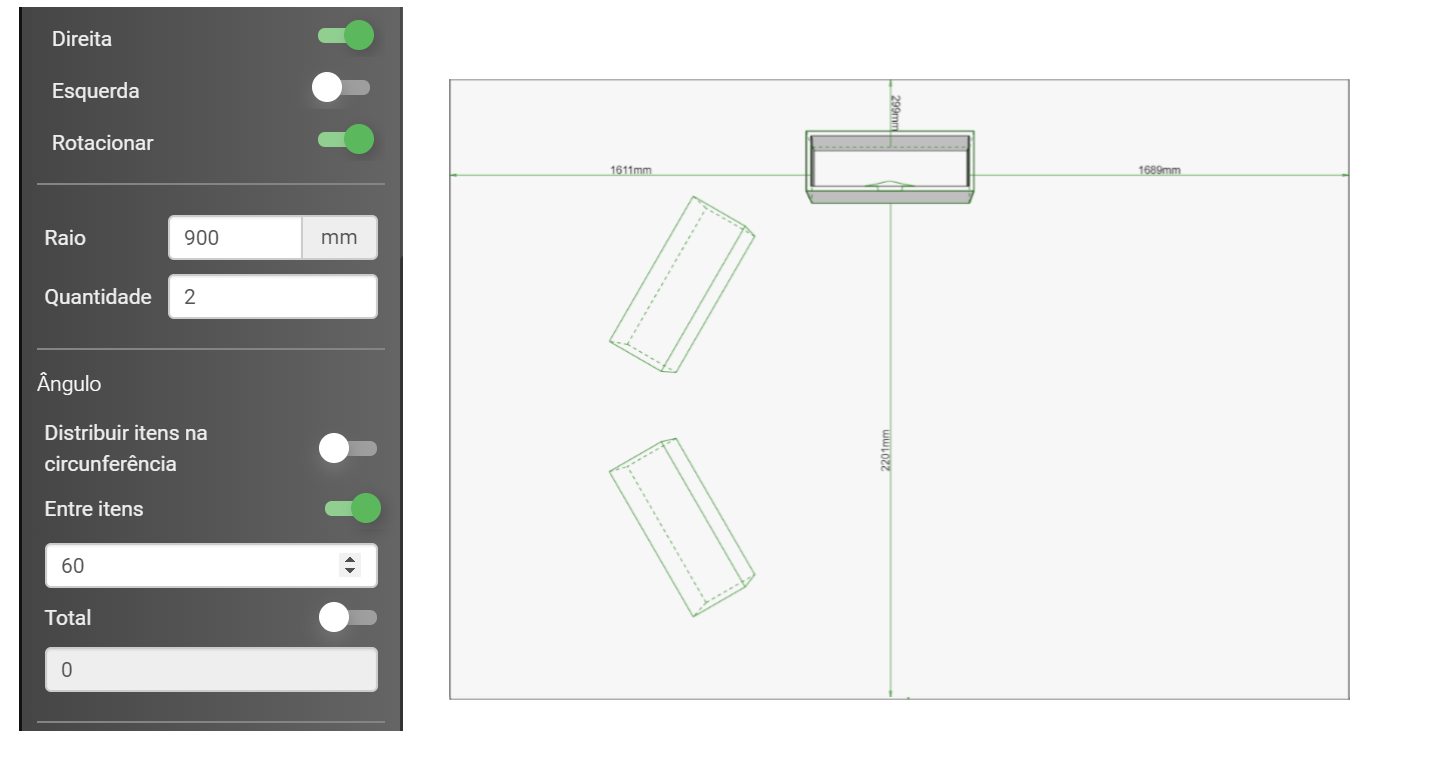

- Exemplo 04: Arranjo com 3 itens com uma circunferência de raio 900 com módulos rotacionados na circunferência, com o ângulo entre itens alterado.

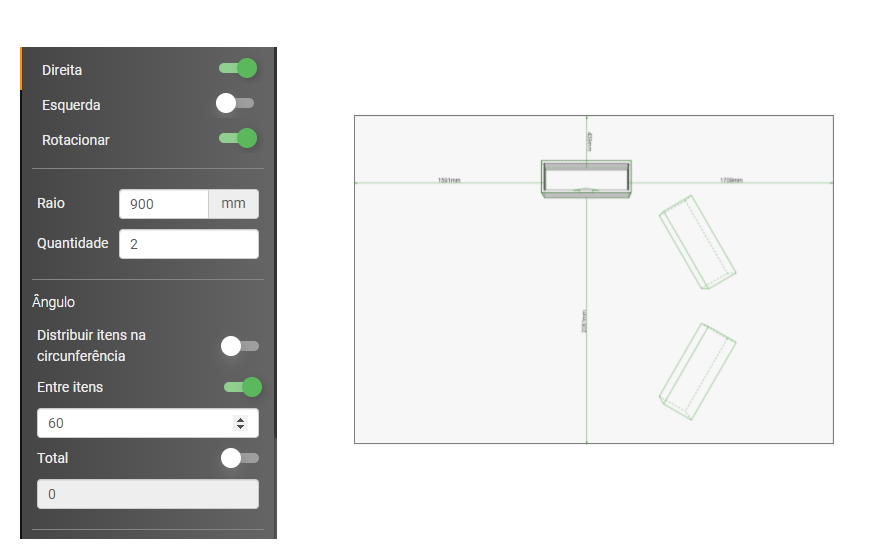

- Exemplo 05: Arranjo com 3 itens com uma circunferência de raio 900 com módulos rotacionados na circunferência, e com a direção alterada.

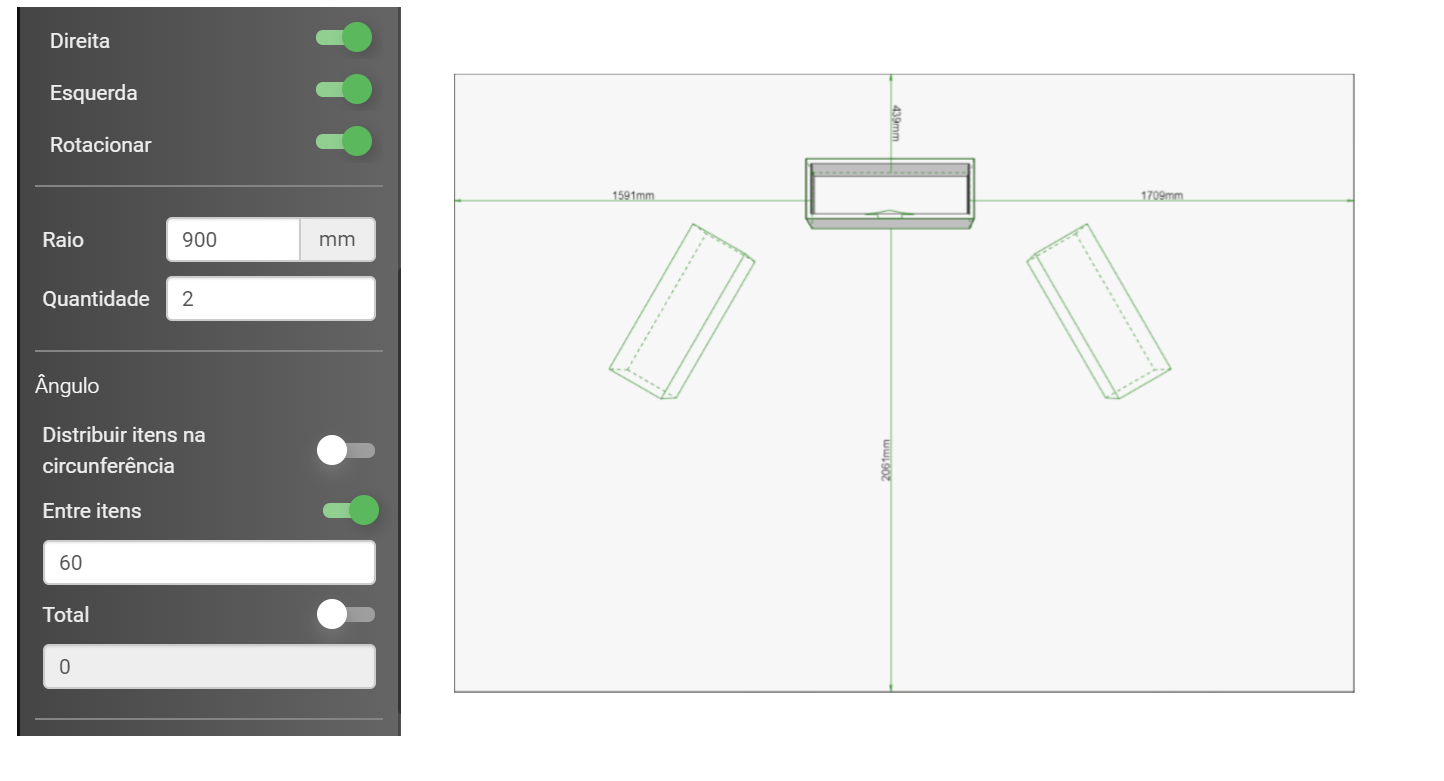

- Exemplo 06: Arranjo com 3 itens com uma circunferência de raio 900 com módulos rotacionados na circunferência, e com as duas direções.

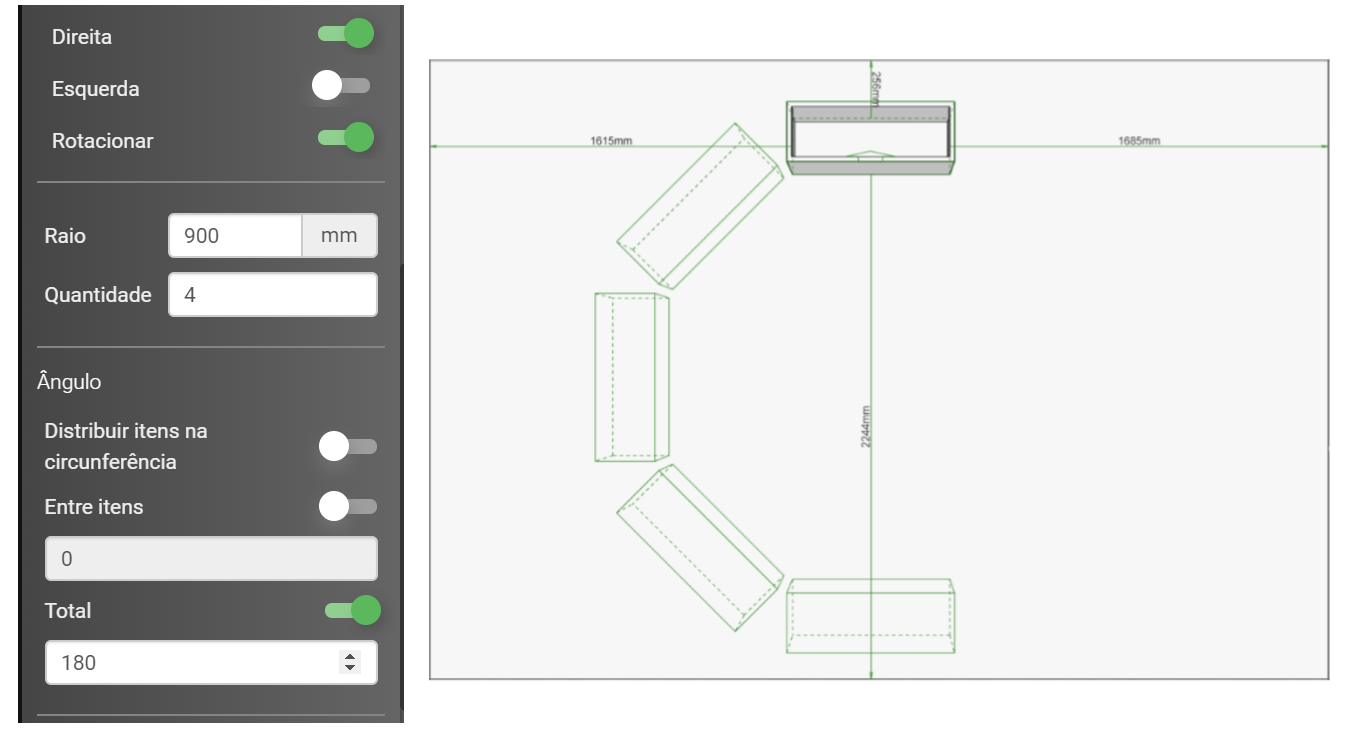

- Exemplo 07: Arranjo com 4 itens com uma circunferência de raio 900 com módulos rotacionados com Total de meia circunferência.

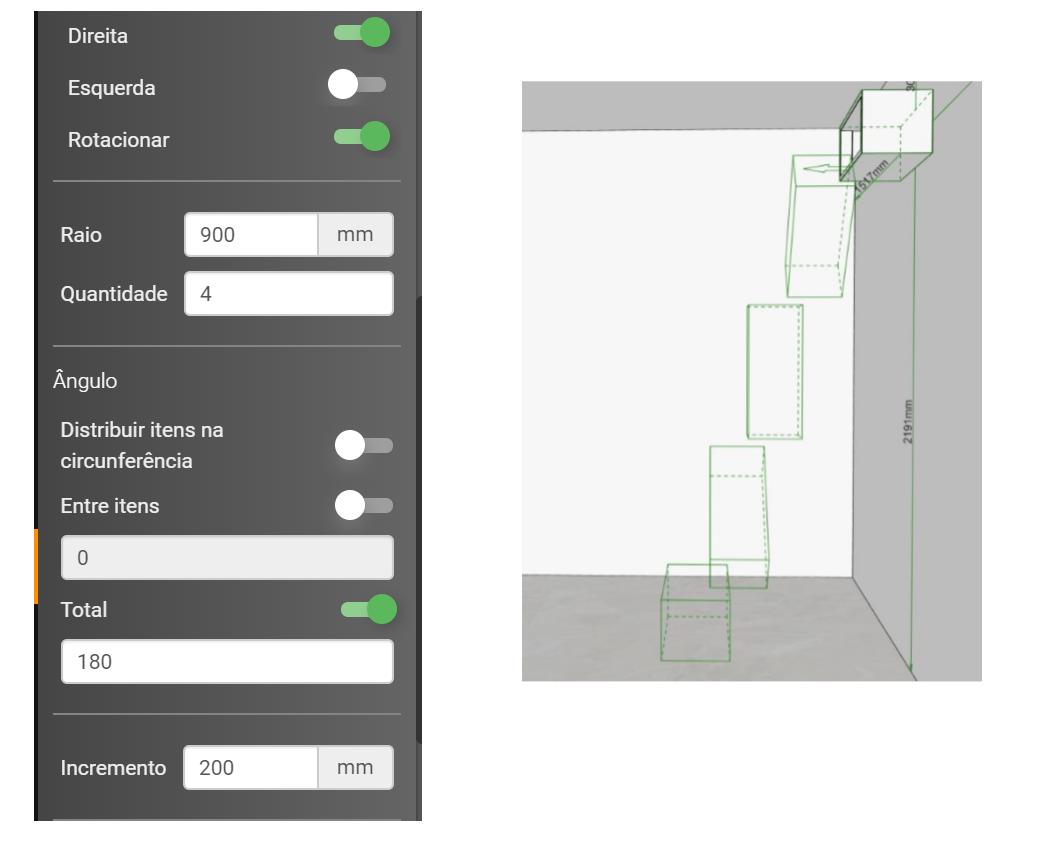

- Exemplo 08: Arranjo com 4 itens com uma circunferência de raio 900 com módulos rotacionados com Total de meia circunferência e incremento.
