Disponível a partir da versão: Plugin Builder 1.60.14.20 ou superior.
Os programas gerados pelo CNC Nesting variam conforme a versão do Maestro, verifique abaixo as diferenças conforme as versões:
Maestro Versão 1.00.014
Nesta versão, os programas são gerados sem uma operação de contorno, apenas com os pontos da geometria da peça.
- Configuração no Plugin
- XCS

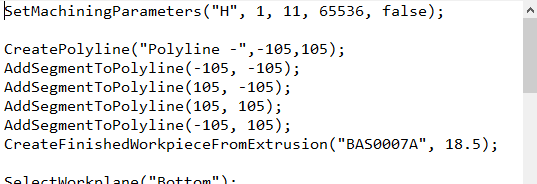

Arquivo .xcs gerado.
- PGMX

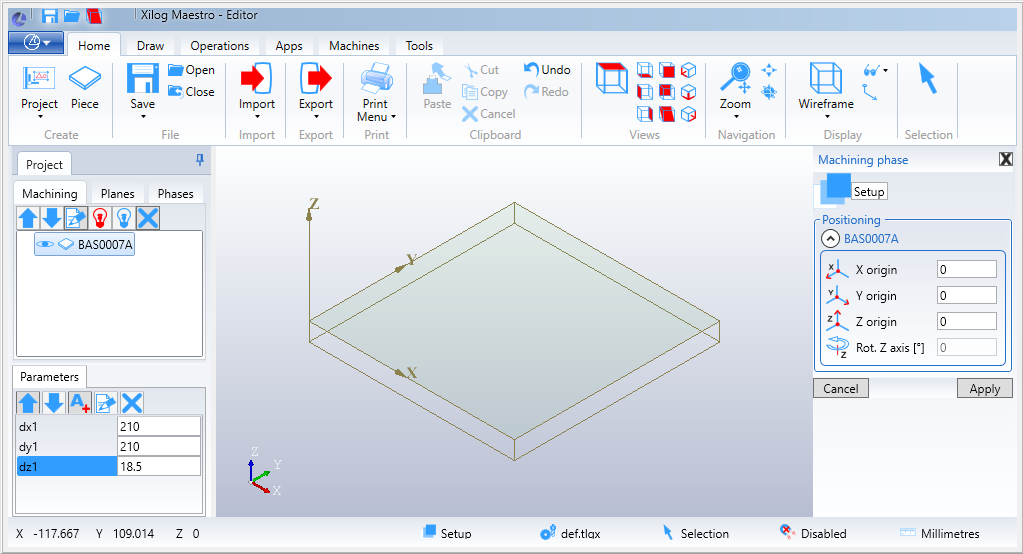

Arquivo aberto no Maestro.
Maestro Versão 1.00.022
Nesta versão, os programas são gerados com uma operação de contorno, trazendo informações da ferramenta selecionada para usinar contorno, seguindo a configuração de profundidade de passadas, entrada e saída da ferramenta, compensação e sentido de corte.
IMPORTANTE: Para funcionamento adequado, é necessário estar com uma versão 1.00.022.1023 ou superior do Maestro.

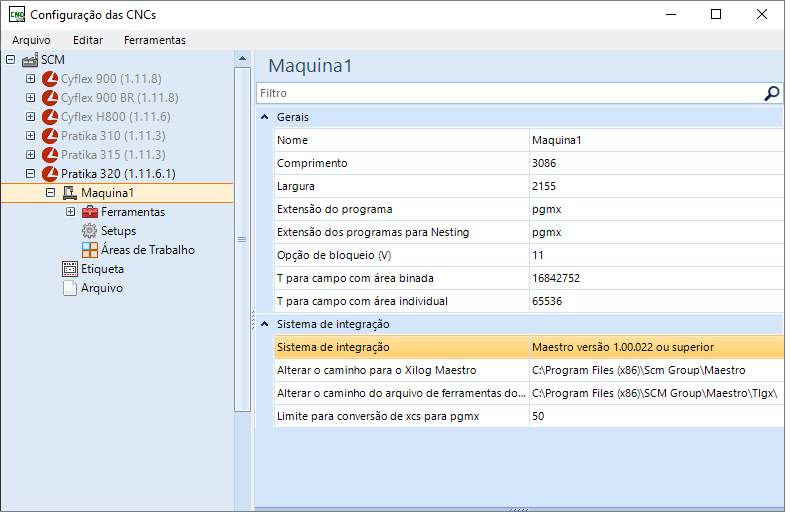

- Configuração do Plugin
- XCS

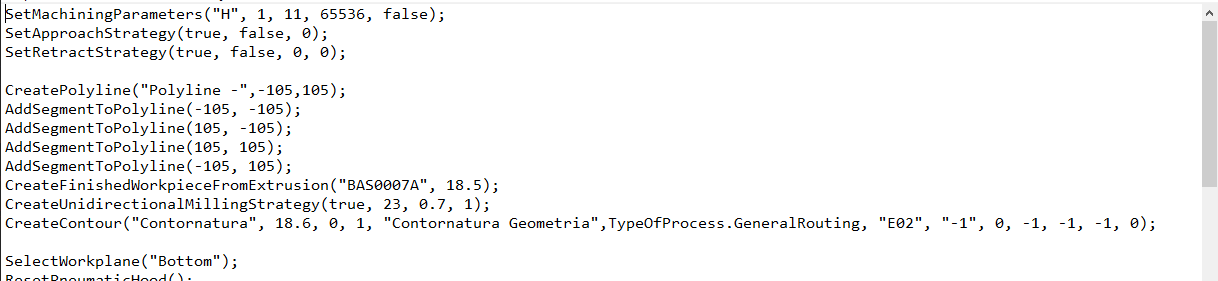

Arquivo .xcs gerado:
- PGMX

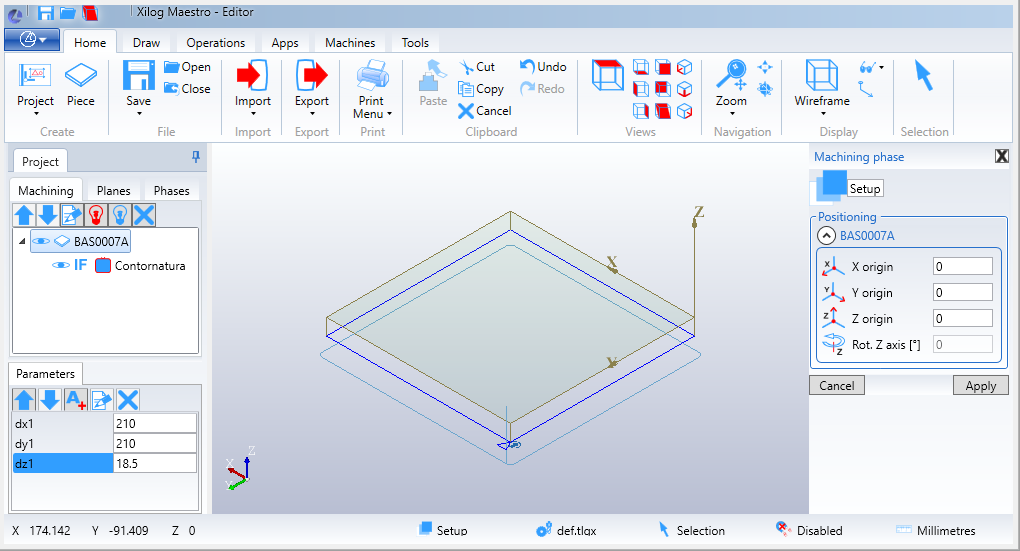

Arquivo aberto no Maestro:
