Verifique abaixo a estrutura dos arquivos e pastas geradas ao ser gerado por programas Nesting.
Arquivos
Exemplo de estrutura de arquivos, exemplo gerado com o Plugin Pratika 320:
BMP_Etiquetas: destinada as imagens das peças.
PGM_Nesting: destinada aos programas que serão utilizados na montagem do plano do Nesting, contendo apenas as operações que são possíveis serem feitas no Nesting. Esta pasta contempla também os arquivos CSV, estes que detalham todos os programas por tipo de material.
PGM_Peças: destinada aos programas normais, onde não tem restrições de Nesting, como se os programas fossem gerados sem a opção Nesting selecionada.

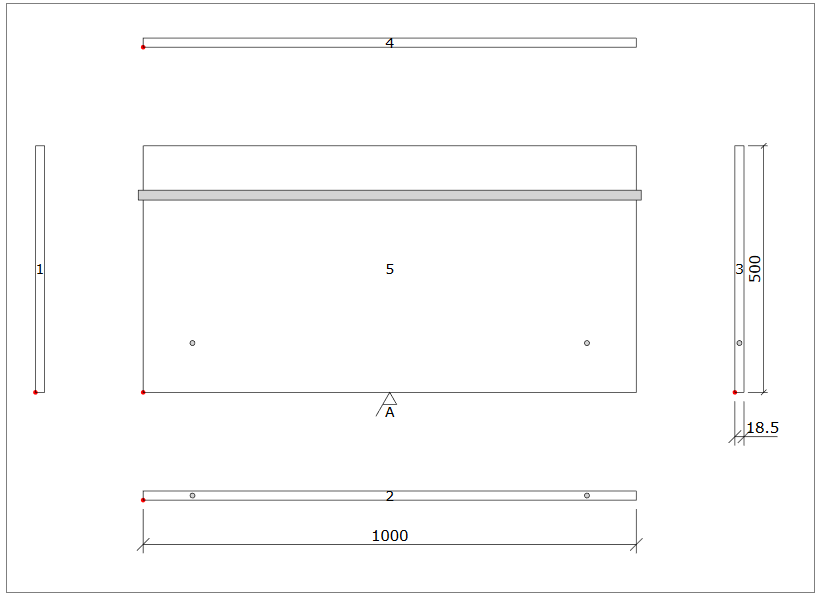

PGM_Perfil: destinada aos programas com as operações que não puderam ser feitas no Nesting. Exemplo: a peça abaixo tem furos nas faces de perfil, o rasgo e os dois furos da face superior irão sair no programa da pasta PGM_Nesting, e consequentemente as furações das faces de perfil irão sair nos programas da pasta PGM_Perfil. Importante, os programas da pasta Perfil começam contabilizando do A, e não do B. (LAT0006A)

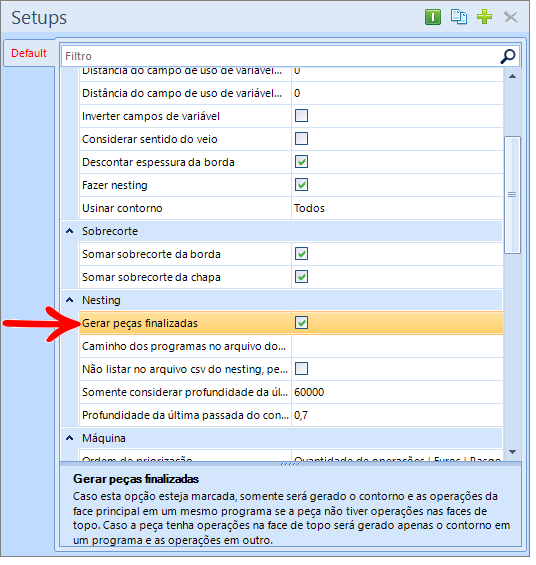

Gerar peças finalizadas
A função dessa opção, ao gerar programas de Nesting se houver alguma das operações da peça que não pode ser feita no Nesting, nenhuma operação será feita no programa de Nesting, e apenas é feito o contorno da peça.
Por exemplo: na peça acima onde temos furações de perfil e furações na face superior, as furações de perfil não serão feitas no programas Nesting, portanto nenhuma das operações da face superior serão feitas no programa da pasta PGM_Nesting, e o programa da pasta PGM_Perfil terá além das operações da face de perfil, as operações da face superior.
Arquivo .CSV

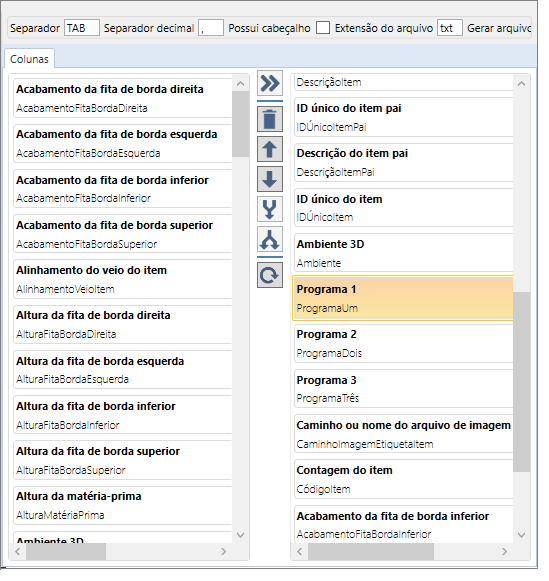

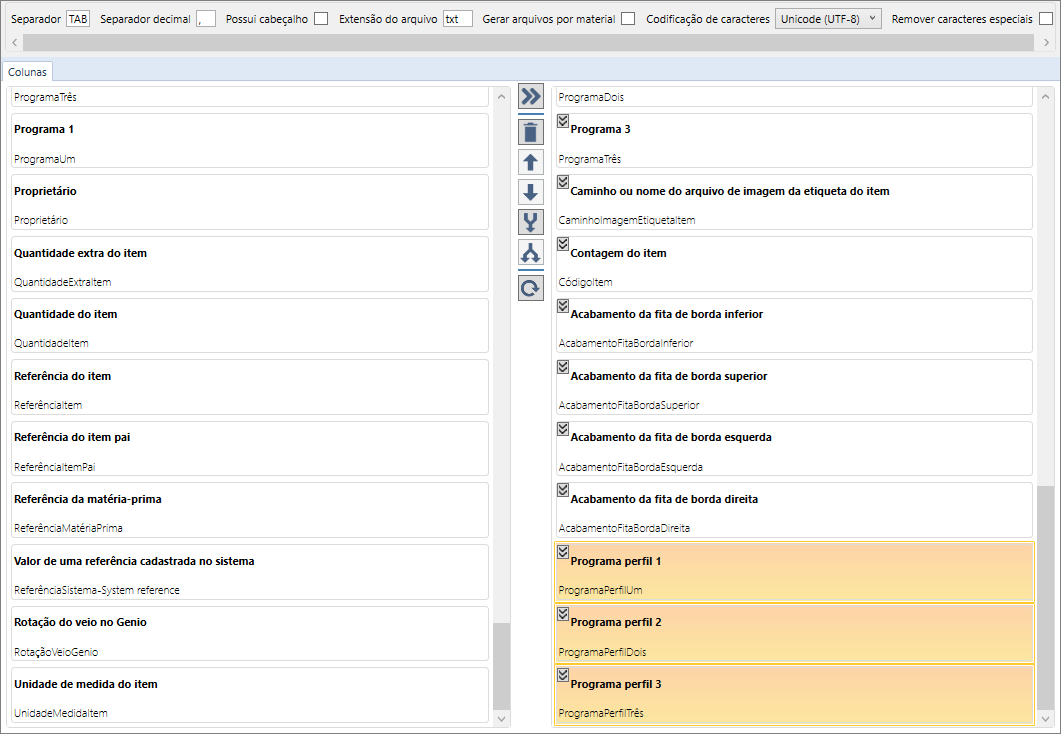

O csv pode conter vários tipos de informações, geralmente por padrão, tem 3 colunas designadas aos programas, conforme imagem abaixo. Estas colunas são referentes aos programas que precisam ser feitos após o Nesting, então nessas colunas os programas exibidos são os programas da pasta PGM_Perfil.
Para que assim, a etiqueta gerada pra cada peça tenha o código dos programas para complementar a peça e fazer todas as operações, caso todas as operações sejam feitas no próprio Nesting esse campo será exibido vazio, pois não há operações a mais que precisam serem feitas.
