Disponível a partir da versão:
Plugin Builder: 1.60.15.3
Promob:5.60.15.54
O atributo EDGEBANDCONDITION é utilizado para definir se a entidade que será inserida no ambiente 3D irá validar a condição de visibilidade da fita de borda na peça para inserir ou não a fita de borda no ambiente 3D.
Exemplos

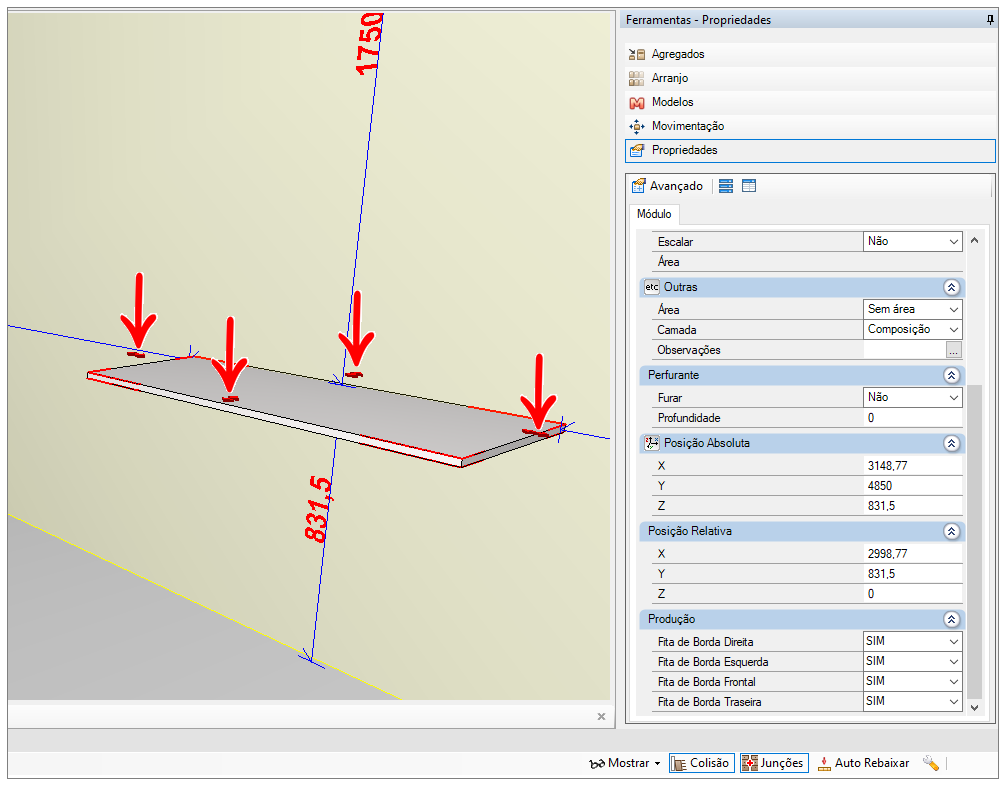

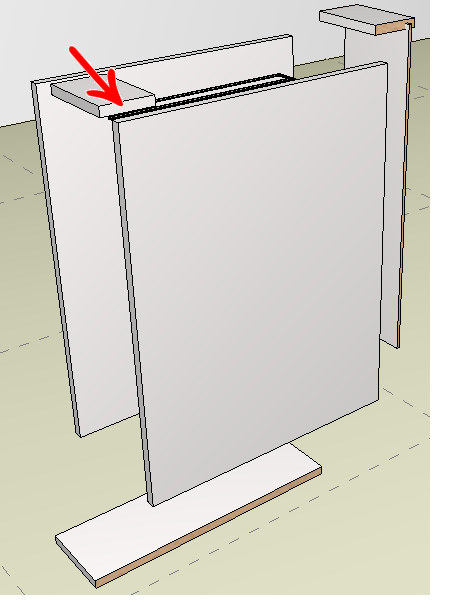

Se o atributo estiver definido com o valor verdadeiro e a condição de visibilidade de fita de borda também for verdadeira, no ambiente 3D será visualizado a peça com a camada correspondente à fita de borda aplicada.

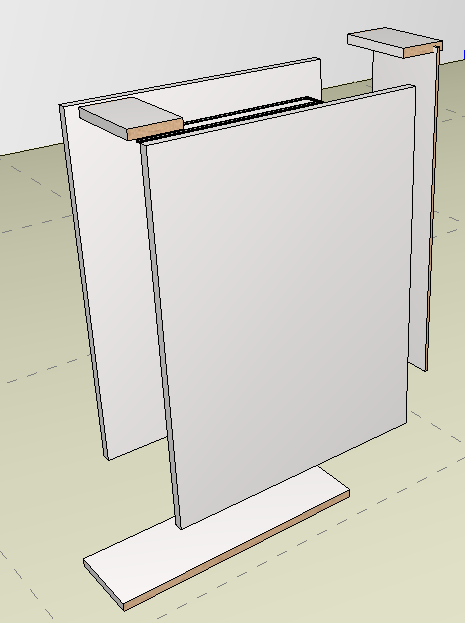

Se o atributo estiver definido com o valor verdadeiro e a condição de visibilidade de fita de borda for falso, no ambiente 3D será visualizada o perfil correspondente com a camada de perfil.

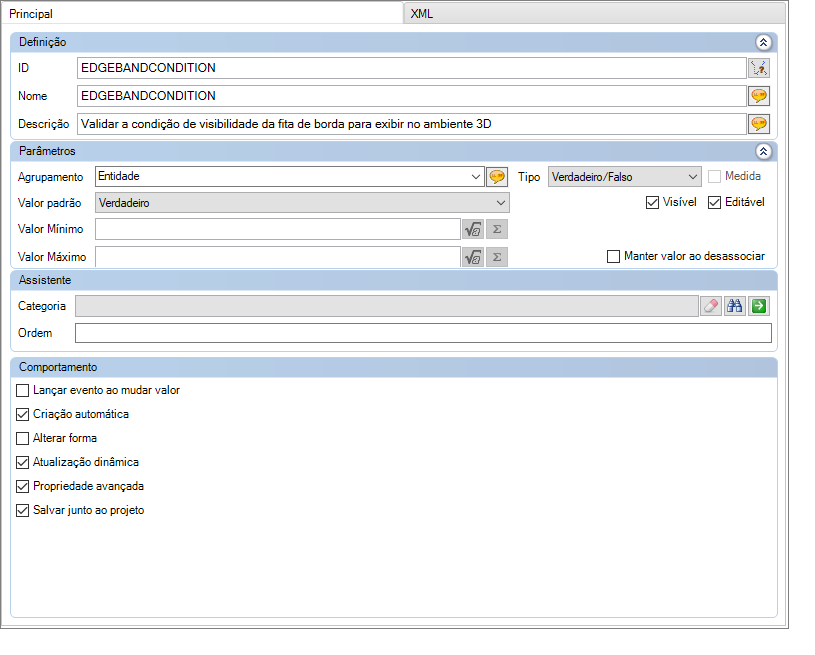

Cadastro do Atributo
Cadastre o atributo EDGEBANDCONDITION como um atributo de entidade. Para saber como cadastrar um atributo clique aqui .
Definição
ID: EDGEBANDCONDITION
Nome: EDGEBANDCONDITION
Descrição: Validar a condição de visibilidade da fita de borda para exibir no ambiente 3D
Parâmetros
Agrupamento: Entidade
Tipo: Verdadeiro/Falso
Valor padrão: verdadeiro
Visível
Editável
Comportamento
Criação automática
Atualização dinâmica
Propriedade avançada
Salvar junto ao projeto
IMPORTANTE: Caso o atributo de condição de fita de borda seja exibido na janela Ferramentas – Propriedades, ao alterar o valor do atributo, no momento, a fita de borda não será reprocessada no ambiente 3D automaticamente. Como sugestão, clique em alguma das setas de redimensionamento do item para que a geometria seja reprocessada e assim a visualização da fita de borda fique correta.
