Através do Plugin Builder é possível efetuar Usinagens de Contorno, e estas podem ser orçadas.
Neste artigo são abordados as seguintes seções:
Cadastro da Operação Usinagem de Contorno
Cadastro da Operação Usinagem de Contorno
Para cadastrar Usinagem de Contorno:
1. Crie uma nova operação, assim como as demais operações, com as seguintes características específicas:
Tipo de Operação: Usinagem de Contorno
Quantidade:
Perímetro da Peça Pronta: $PERIMETERMACHININIGCONTOURSHAPECONTOURTOTAL$/1000
Perímetro da Peça menos Borda: $PERIMETERMACHININIGCONTOURMINUSBORDER$/1000
Perímetro da peça, menos Borda, mais Sobre corte da chapa e da peça (X e Y): $PERIMETERMACHININIGCONTOURMINUSBORDERPLUSBORDERANDPLATECUTOFFSETCONTOUR$/1000
Aplicar a operação na peça

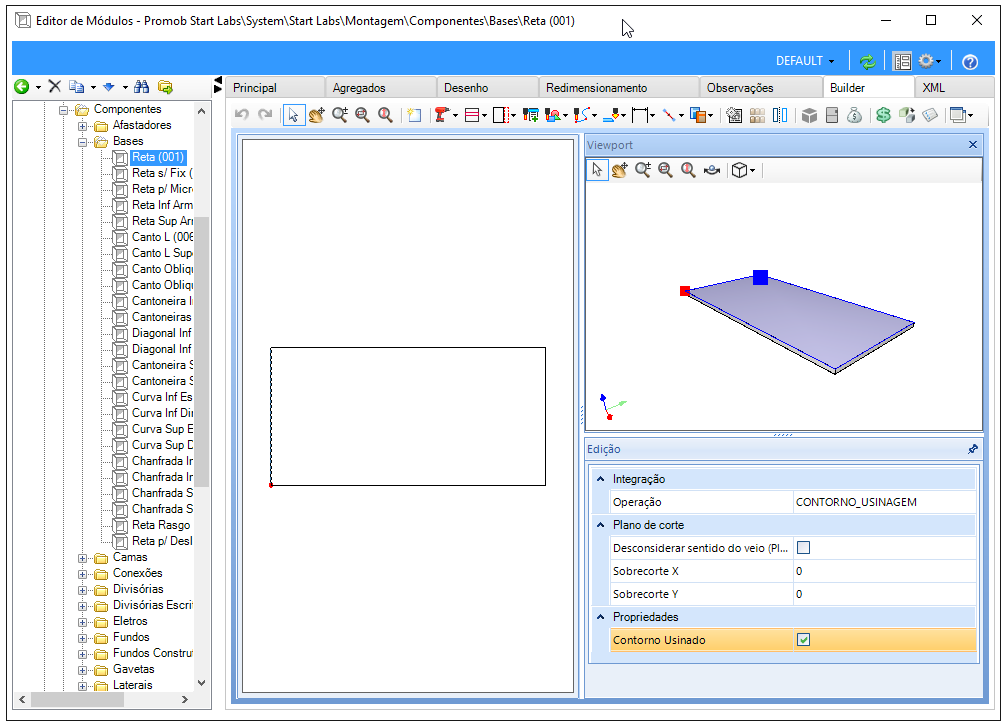

1. Na aba Builder, vincule a operação à peça;
2. Para isso, selecione a peça na Viewport, é exibido abaixo, a opção Contorno usinado;
3. Quando realizado essa operação, é exibido o campo Operação, para vincular a operação;
- Se a operação não for vinculada, ela não será considerada no orçamento e na integração.
Orçamento Contorno usinado
IMPORTANTE: Atualmente, o Contorno Usinado não possui integração com Planos de Corte. Esta melhoria está sendo desenvolvida, porém ainda não foi liberada.
Para gerar o orçamento do Contorno Usinado, faça o seguinte procedimento:
1. Abra o Promob Catalog;

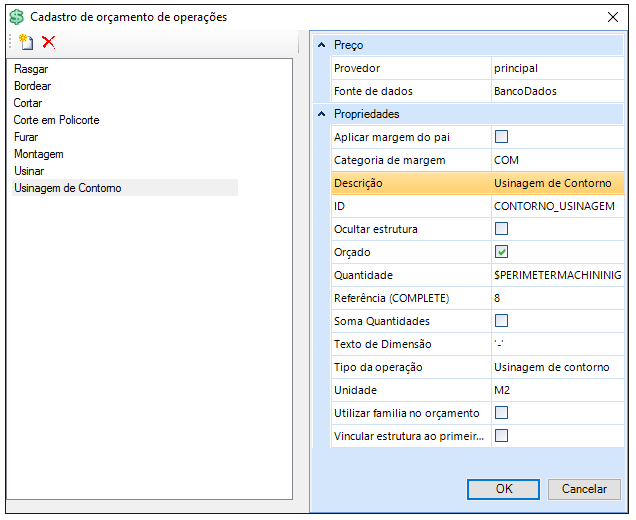

2. Acesse a opção Cadastro - Builder - Cadastro de orçamento de operações;
3. Configure da seguinte maneira:
Provedor: Selecione a opção do Provedor de Preços padrão do sistema. Por padrão, é a opção principal;
Fonte de Dados: Selecione a opção com o nome correto do Banco de Dados utilizado. Por padrão, é a opção BancoDados;
Aplicar margem do pai: Caso deseje que a operação herde a margem do seu pai, marque esta opção;
Categoria da margem: Caso não tenha marcado a opção acima, selecione a margem que ele deve obedecer. Caso tenha marcado, ignore esta etapa;
Descrição: Contorno Usinado
ID: CONTORNO_USINADO
Ocultar estrutura:
Orçado: Ao marcar esta opção, a operação será orçada;
Quantidade: Existem 3 opções para a quantidade, conforme descritas abaixo:
Perímetro da peça pronta: $PERIMETERMACHININIGCONTOURSHAPECONTOURTOTAL$/1000
Perímetro da peça menos bordas: $PERIMETERMACHININIGCONTOURMINUSBORDER$/1000
Perímetro da peça menos sobre corte da chapa e da peça (X e Y): $PERIMETERMACHININIGCONTOURMINUSBORDERPLUSBORDERANDPLATECUTOFFSETCONTOUR$/1000
Referência (COMPLETE): No exemplo, utilizamos a referência 8.
Soma Quantidades: Manter desmarcada para cada operação ser listada separadamente.
Texto da Dimensão: ('-')
Tipo de Operação: Usinagem de Contorno
Unidade: M2
Utilizar família no orçamento: Desmarcar;
Vincular estrutura ao primeiro pai orçado: Desmarcar;
4. Após criar o orçamento, feche a janela;
5. Acesse Cadastro - Módulos;
6. Selecione, na Árvore de Navegação, o item que deverá ter a Usinagem de Contorno;

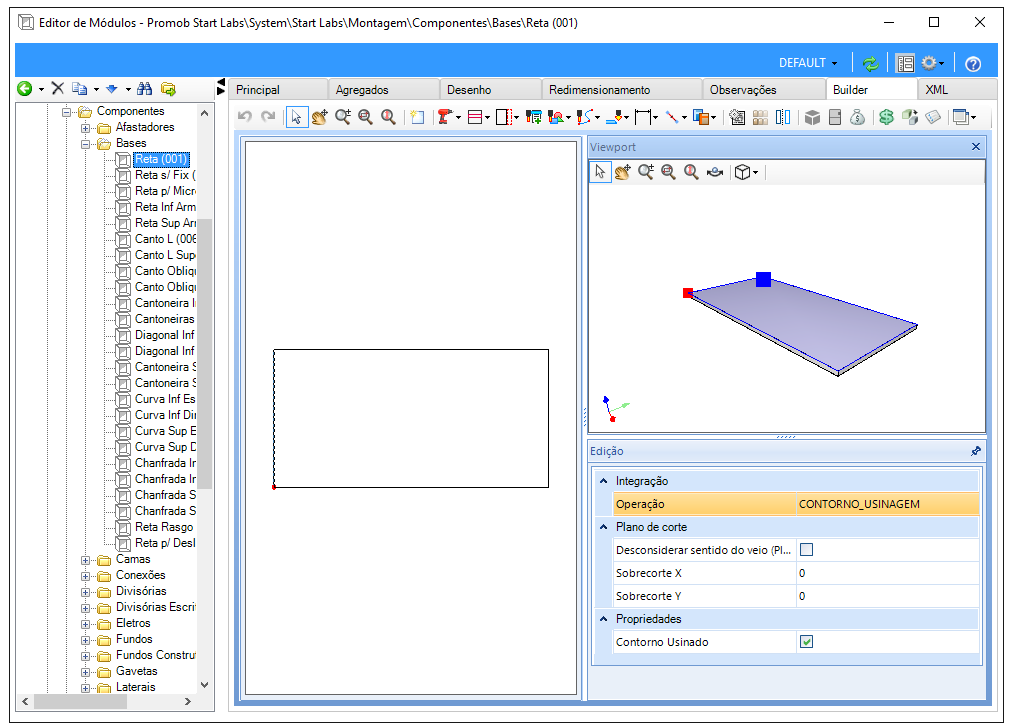

7. Nesta peça, acesse a aba Builder;
8. Na janela de visualização, à direita, clique na parte superior da peça;
9. Nas opções abaixo, selecione a opção Usinagem de Contorno;
10. No campo Operação, selecione CONTORNO_USINAGEM, conforme recém criada;
