Disponível a partir da versão: Plugin Builder 1.60.16.7
IMPORTANTE: funcionalidade disponível apenas para o Plugin ISO Code.
Através das Ferramentas de contorno por espessura é possível configurar qual fresa irá fazer as operações se baseando em campos pré-determinados como Comprimento, Largura, Altura e Área.
Configuração

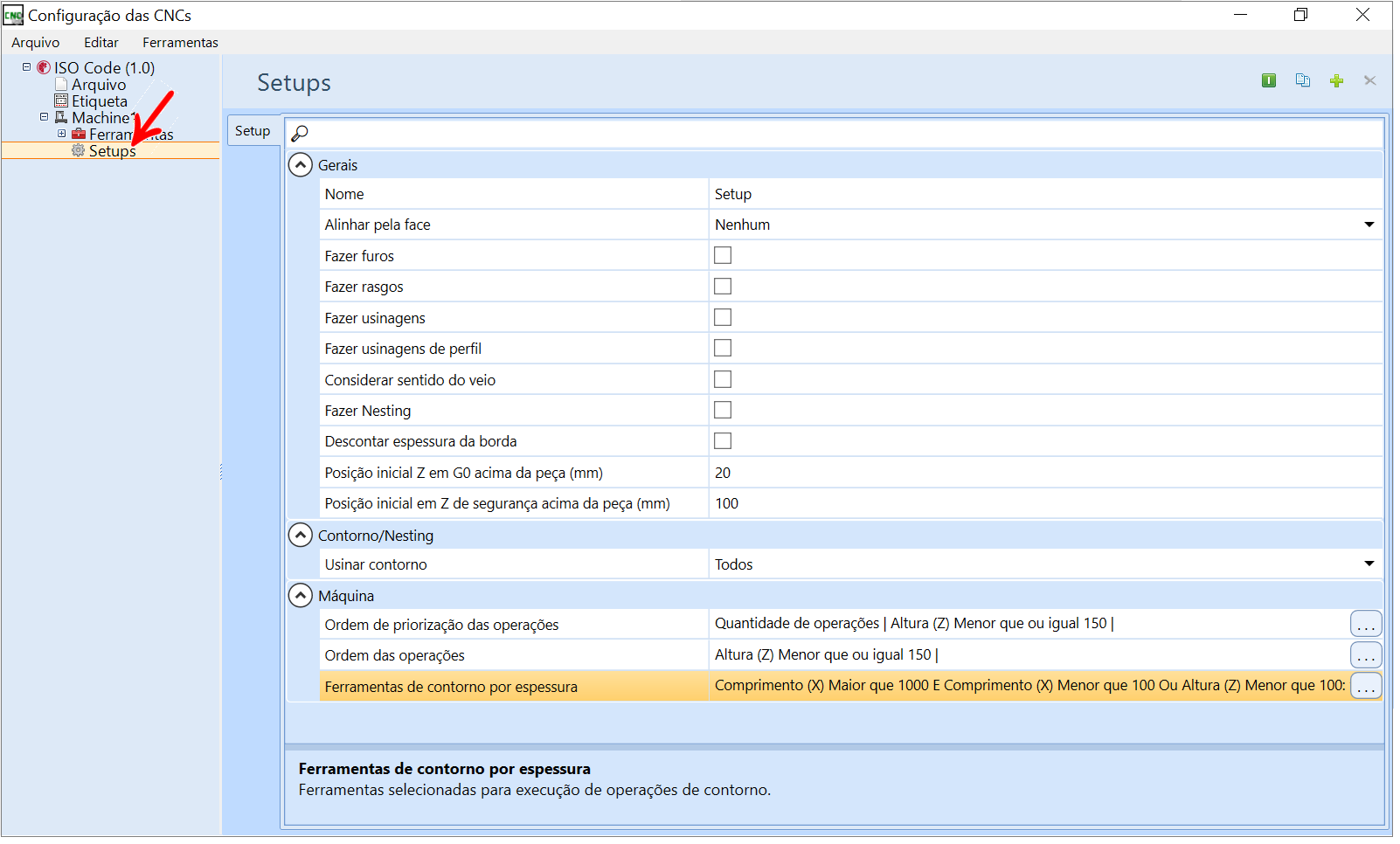

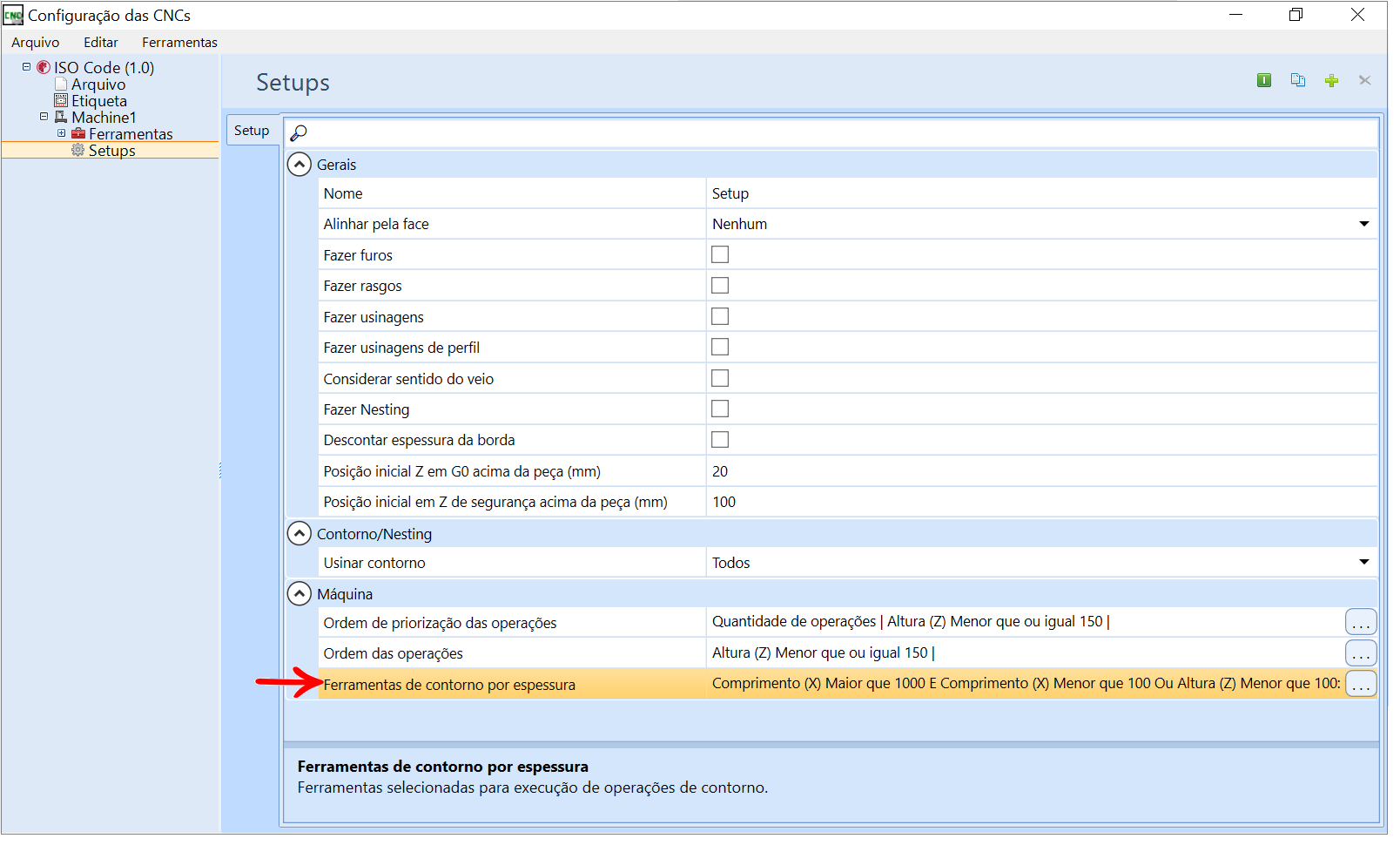

1. Na tela de Configuração, selecione a máquina desejada e selecione Setups.
2. Acesse Ferramentas de Contorno por espessura.

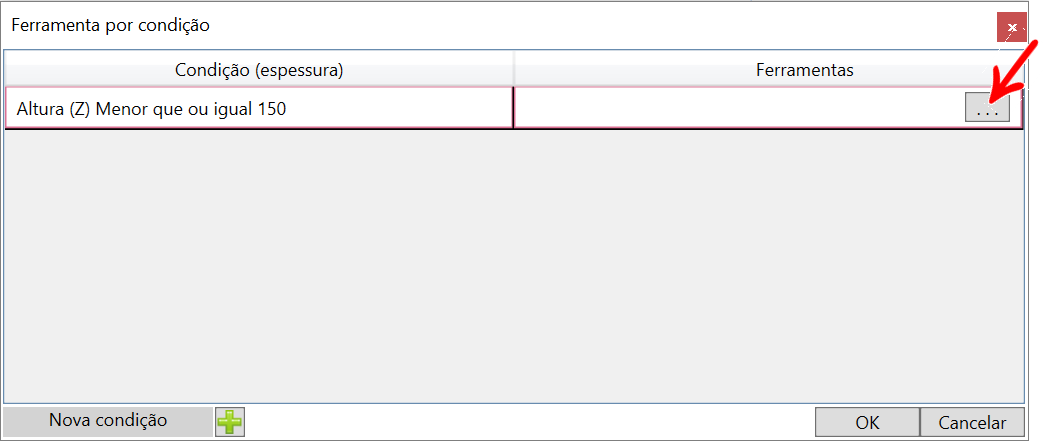

3. Em Ferramentas, selecione a fresa desejada.
IMPORTANTE: Ferramenta por condição da máquina existe uma condição já criada por padrão onde você só poderá alterar a fresa

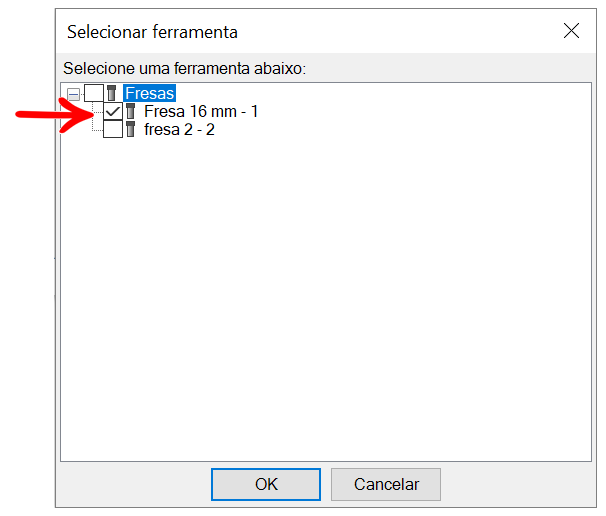

4. Na tela de Selecionar Ferramenta, selecione a fresa correspondente com a condição selecionada, e clique em OK.

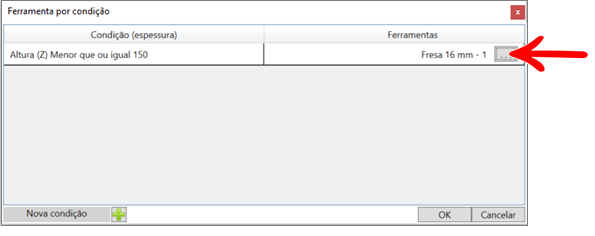

5. Agora a coluna Ferramentas exibe a Fresa que você selecionou, clique OK.
Criar Condição

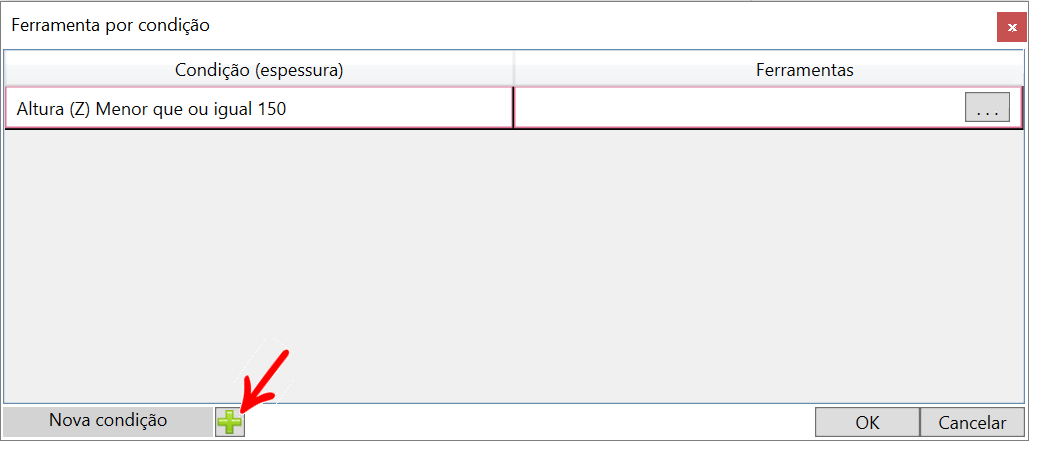

1. Para criar uma condição, clique em Nova condição:

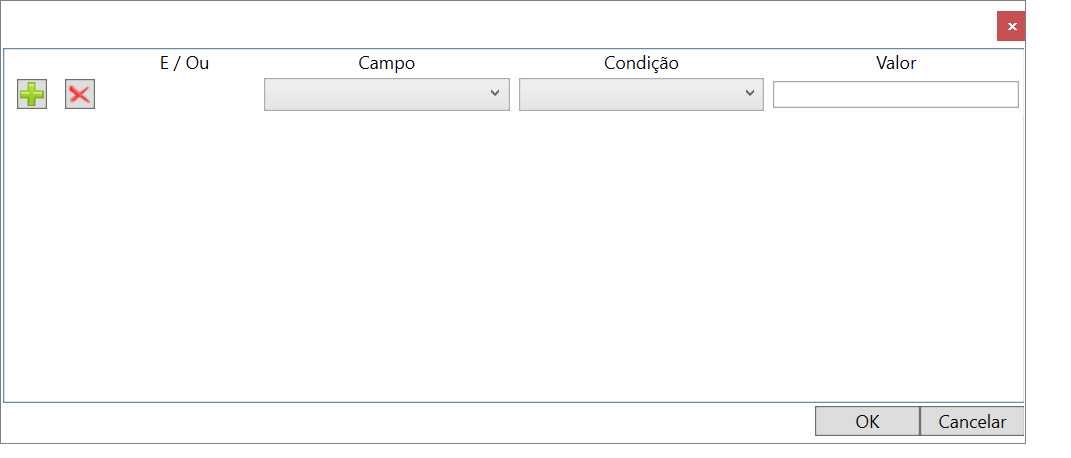

2. Na tela de Nova Condição, realize as configurações desejadas:
Adicionar : Adicione mais uma regra a condição criada;
Excluir: Exclua uma regra já criada.
IMPORTANTE: O mínimo de regras é uma, então se tiver somente uma, ela não poderá ser excluída;

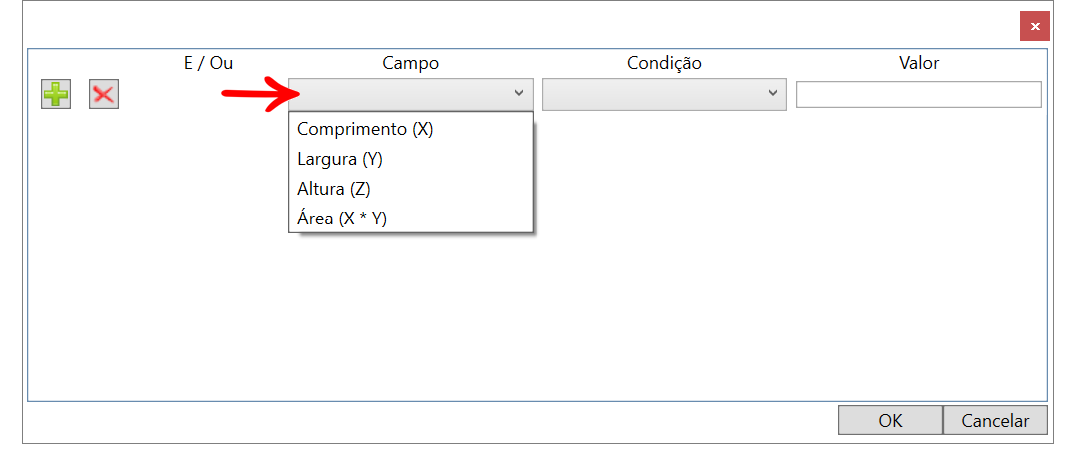

Em Campo selecione qual será o parâmetro da peça que esta regra testará na coluna Valor.

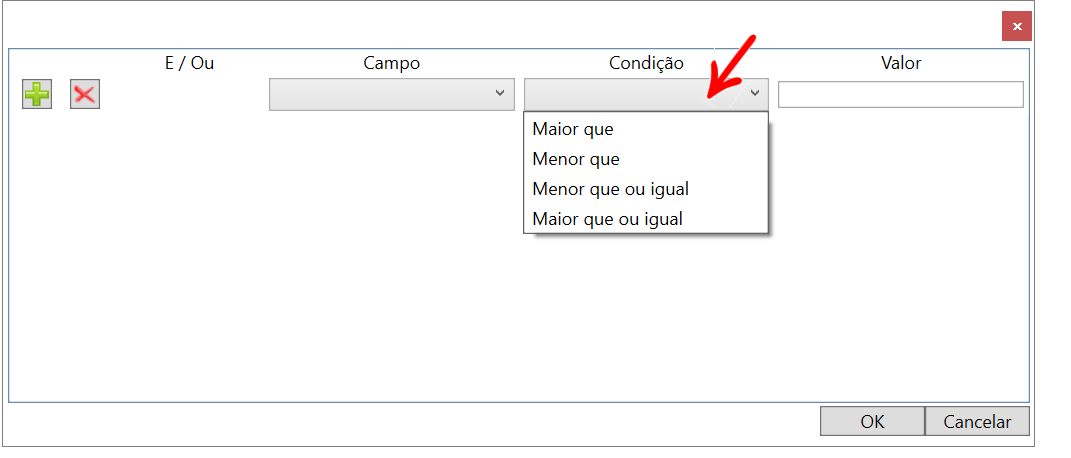

Em Condição, selecione a condição. O que está selecionado na coluna Campo usará esta condição selecionada para tratar o que está na coluna valor.
IMPORTANTE: estas são as condições padrões podendo ser cadastradas novas se desejado.

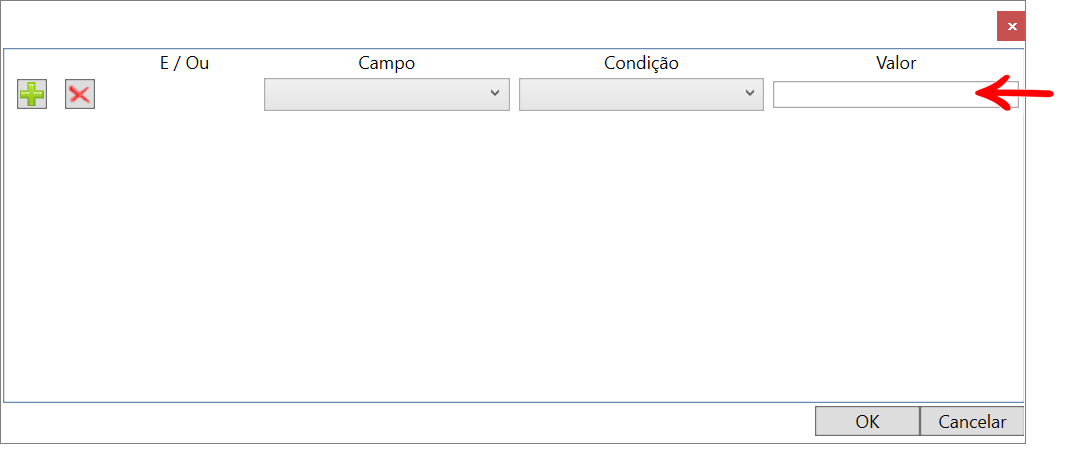

Em Valor, insira o valor que irá seguir as configurações selecionadas na coluna Campo e Condição.
A coluna E/Ou só é ativada quando existe mais de uma regra.
- Selecionando o E para a condição ser ativada todas as regras têm que ser validas.
- Selecionando o Ou a condição é ativada se qualquer uma das regras que você cadastrou forem verdadeiras.
Exemplos:

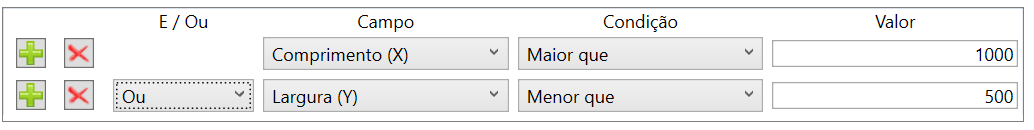

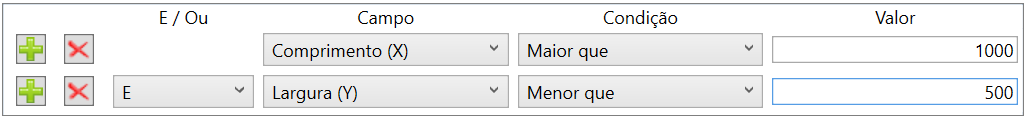

- Neste caso, o cadastro será ativo somente se O Comprimento da peça for maior que 1000 e a Largura menor que 500.
- Neste outro caso, se Comprimento da peça for maior que 1000, mas a largura não for, é ativo o cadastro de qualquer jeito.

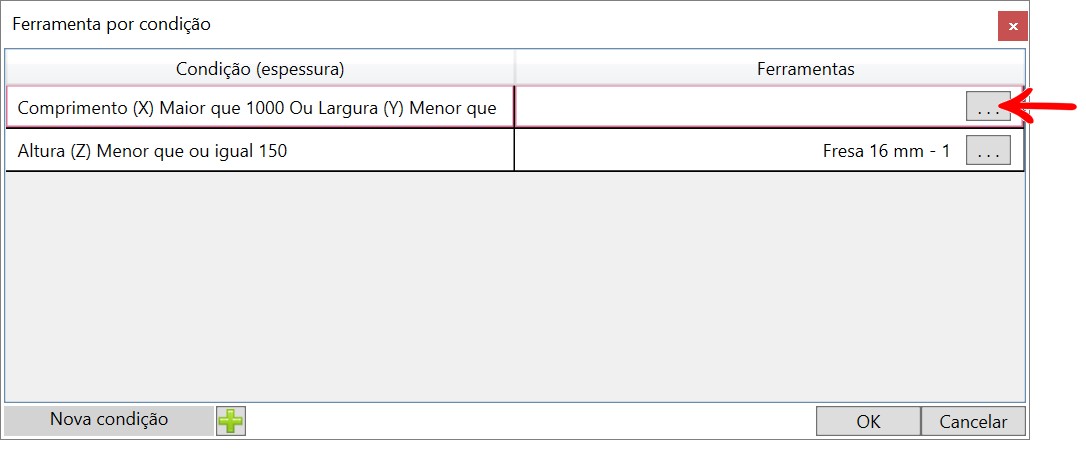

3. Após cadastrar todas as regras clique em OK, nesta tela a condição que você cadastrou é exibida sem ferramentas, você deve selecionar a ferramenta conforme os procedimentos 4 e 5 explicados acima.
4. Se a condição cadastrada for válida, o Programa da Máquina é exibido com a Fresa escolhida, conforme abaixo o exemplo do programa gerado com o plugin ISO.
