Neste artigo são abordadas as seguintes seções:
Tipo de Processo na Operação de Contorno

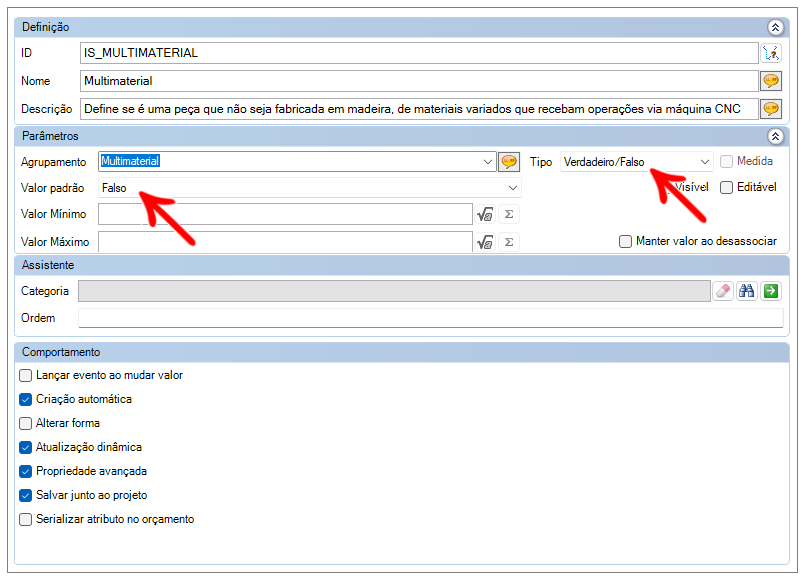

Atributo IS_MULTIMATERIAL
O atributo IS_MULTIMATERIAL = Verdadeiro indica que a peça é fabricada em outro material que não seja madeira (exemplo: vidro, granito, porcelanato), e será processada por Plugins CNC que suportem esses materiais.
Cadastro do atributo: atributo de Entidade.
Tipo: Verdadeiro/Falso
Valor padrão: Falso

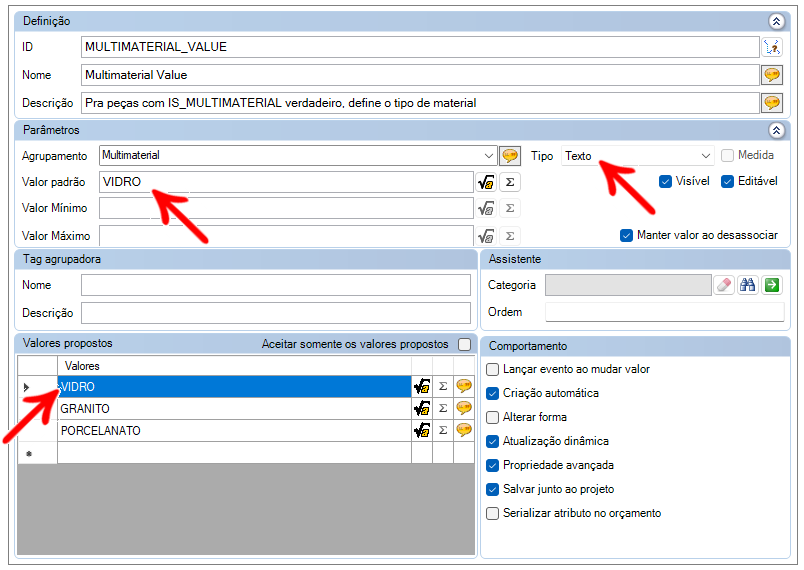

Atributo MULTIMATERIAL_VALUE
O atributo MULTIMATERIAL_VALUE indica qual o Material, em que a peça é fabricada.
Cadastro do atributo: atributo de Entidade.
Tipo: Texto
Valores: utilizar valores propostos, e neles, listar os materiais que serão usados no processo produtivo.
O valor de MULTIMATERIAL_VALUE é considerado em Setups de plugins CNC compatíveis.
OBSERVAÇÕES:
- Peças com IS_MULTIMATERIAL = Verdadeiro não são compatíveis com cadastro de borda;
- O atributo COMPONENT deve também ser cadastrado para possibilitar a geração dos programas CNC e documentações. Para mais informações, clique aqui.
Tipo de Processo na Operação de Contorno
Peças Multimaterial, permitem associar um processo de usinagem para a operação de contorno externo, tornando possível associar layers/ferramentas para ela no Setup. Para fazer a associação:

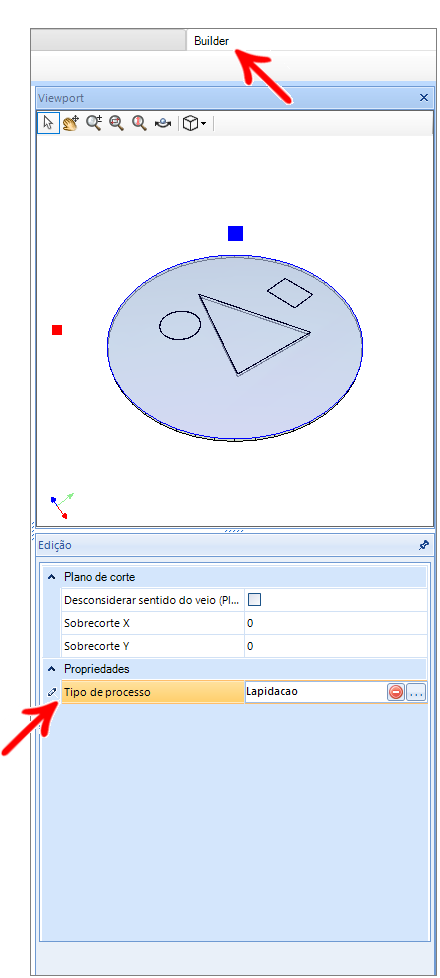

1. Na tela de cadastros, acesse a aba Builder;
2. Selecione a face superior ou inferior para visualizar a opção de Tipo de processo;
Confira um exemplo de cadastro de uma peça. Para esse exemplo:

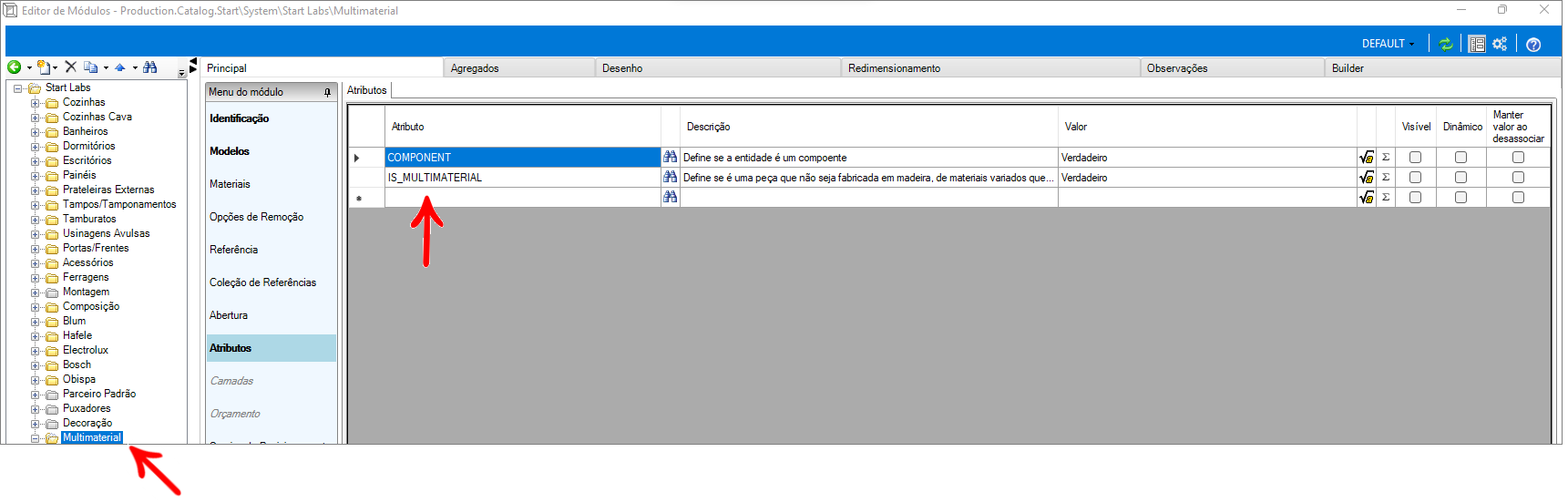

1. Foi criado um grupo chamado Multimaterial e nele, adicionamos os atributos COMPONENT e IS_MULTIMATERIAL com valor Verdadeiro, assim, as peças desse grupo herdam esses atributos;

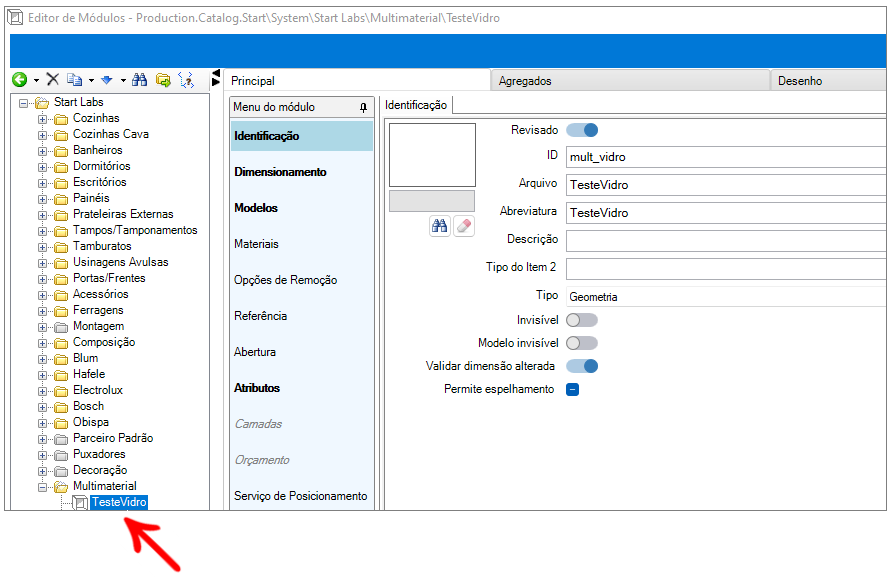

2. Criado uma nova geometria nesse grupo;

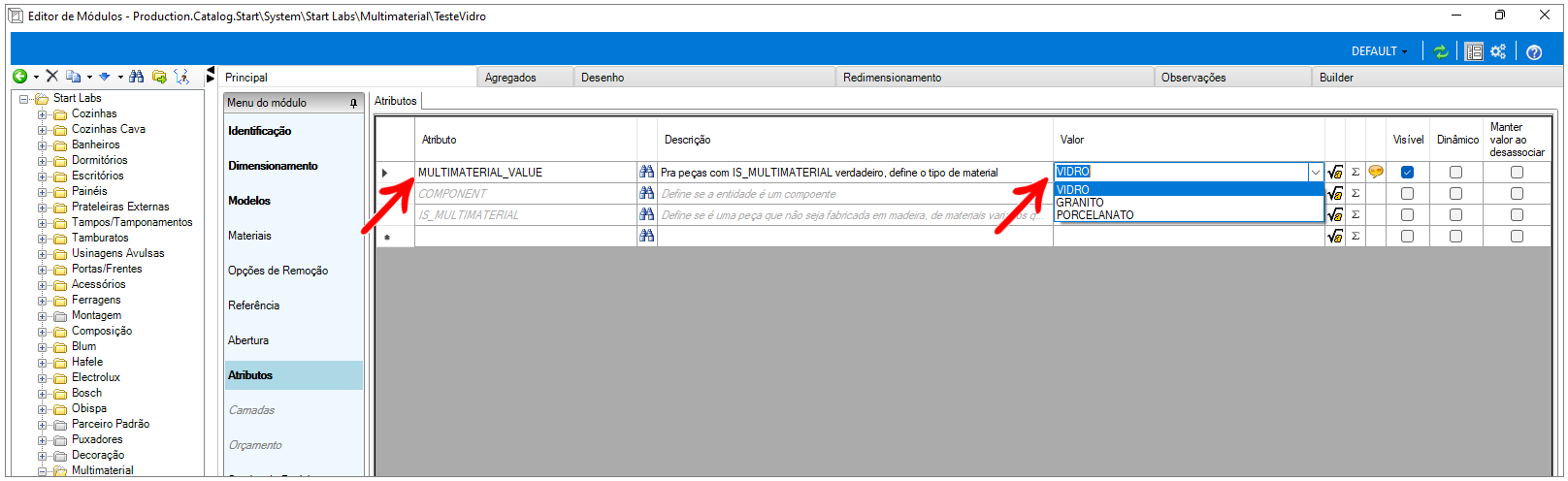

3. Definido valor do atributo MULTIMATERIAL_VALUE para um dos valores propostos, nesse caso, VIDRO;

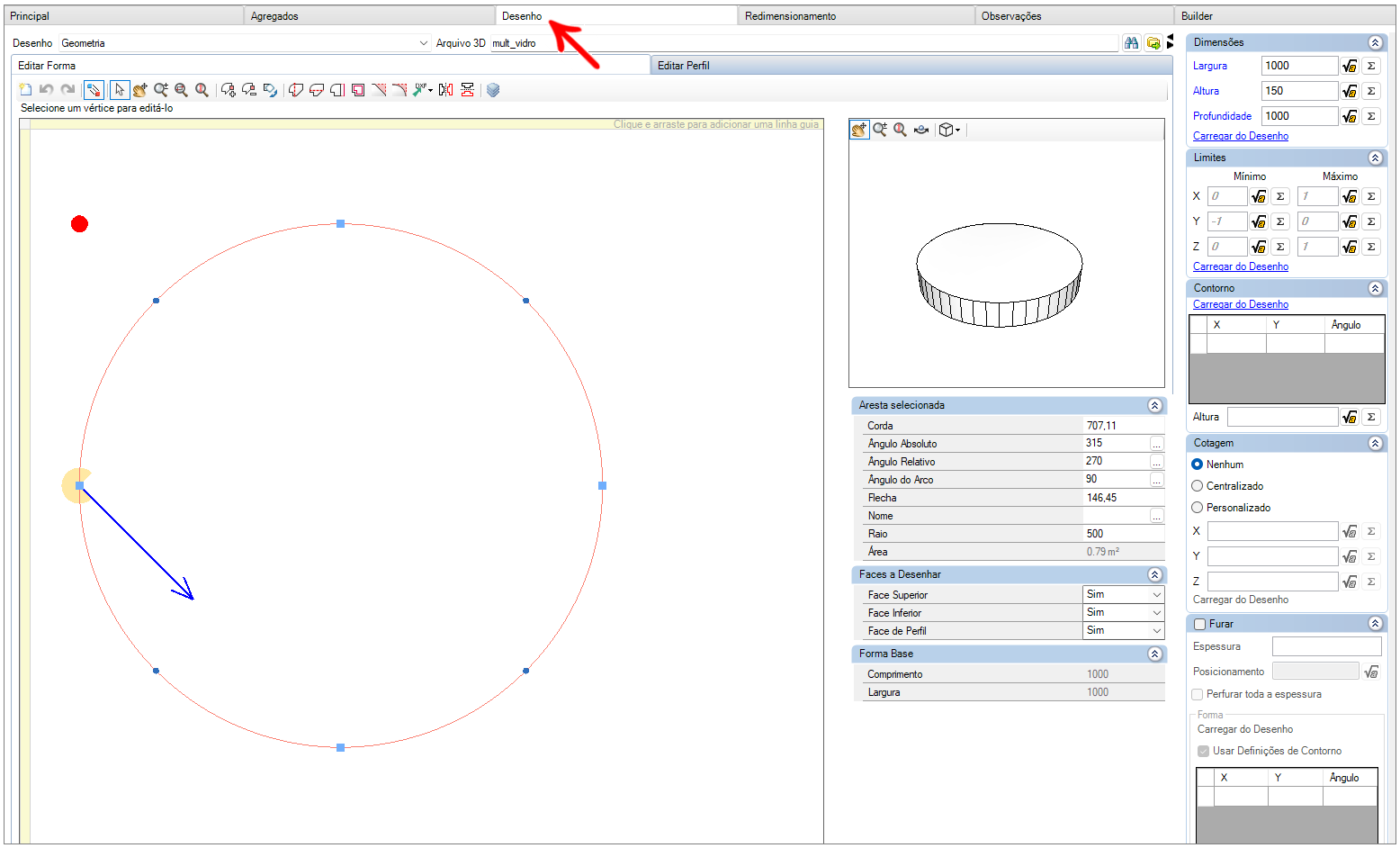

4. Editado o desenho da geometria conforme o desejado.
5. Cadastrado as operações, associando os processos desejados a cada uma, incluindo a operação de contorno externo.

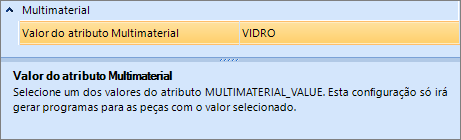

6. No Plugin CNC, foi configurado o material no Setup, através da opção Valor do atributo Multimaterial;
