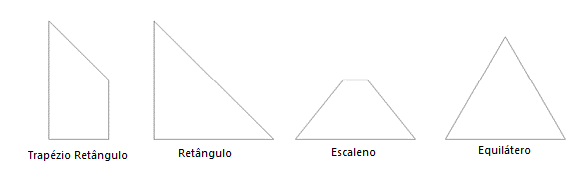

Na indústria moveleira é muito comum a necessidade de peças triangulares ou chanfradas, como os exemplos abaixo:
Para que o processamento de furos, usinagens e bordas da geometria sejam geradas adequadamente e com consistência, é obrigatório que seja feita o tratamento adequado da geometria. Tal tratamento em muitos casos faz-se necessário também para a criação de regras de redimensionamento de geometria no cadastro de produto.

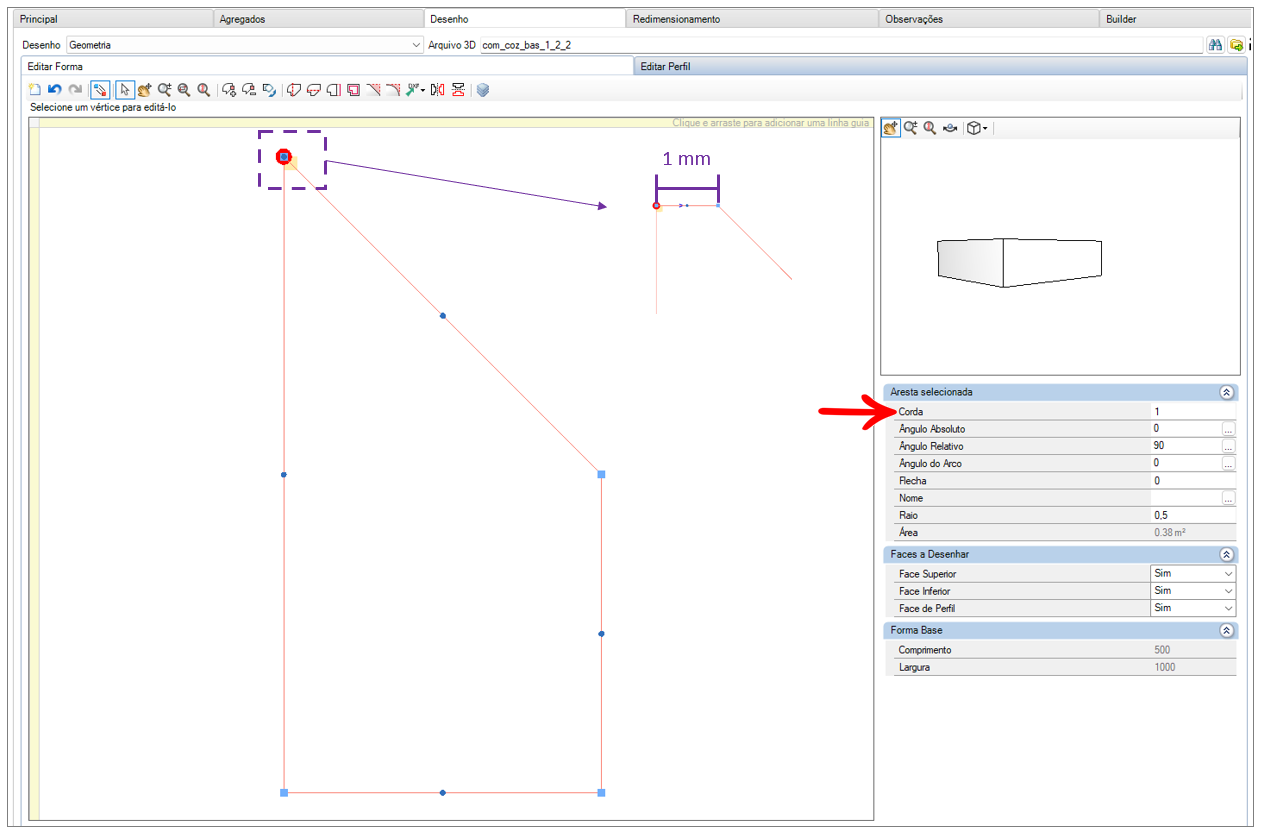

Isso deve ocorrer, acrescentando uma aresta de 1mm (valor recomendado, e aplicado no menu Corda em Aresta Selecionada) para angulações menores que 90 graus. Como exemplo utilizaremos o item do tipo Trapézio Retângulo. Esse, em sua geometria, terá a inclusão da aresta de 1mm na parte superior da geometria, como abaixo:
A peça, contendo essa aresta de 1mm, não precisa ter informações de fita de borda aplicada a mesma, por exemplo, pois, na realidade em seu processo produtivo, esse valor será compensado ou será de valor insignificante ao momento que tem a fita de borda aplicada ao mesmo. De qualquer forma, pode-se aplicar fita ao mesmo caso objetiva-se valores maiores que o recomendado.
IMPORTANTE:
- Observe que a peça necessita dos atributos necessário para geração de informações de relatórios, CNC e integração ERP, para mais informações clique aqui.
- A peça deve também possuir os atributos necessários para o comportamento de redimensionamento, personalizado ou padrão, para mais informações clique aqui.
