Verifique abaixo as especificações e configurações disponíveis no plugin Profit H08:
Disponível a partir da versão: Plugin Builder 1.60.16.18

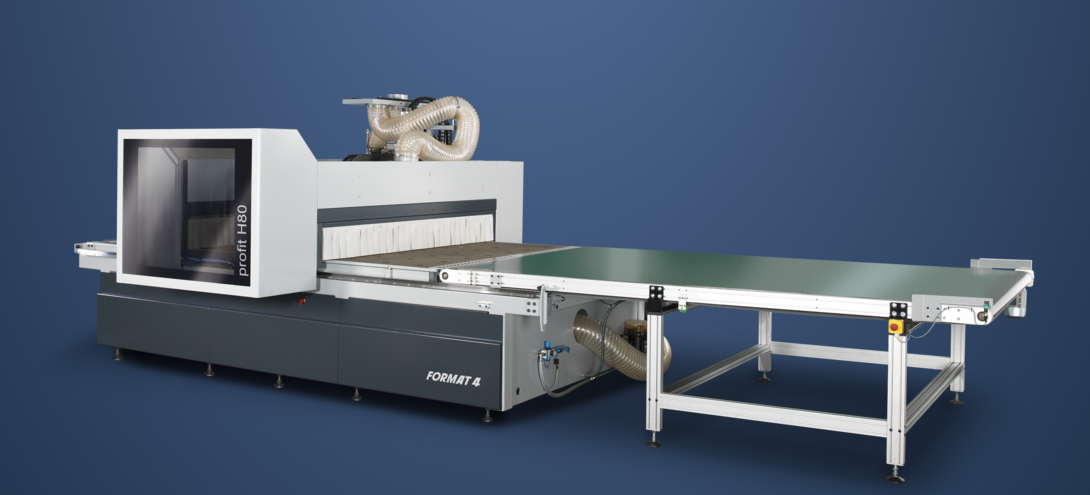

Tipo de máquina: Centro de Usinagem CNC Nesting
Fabricante: Format4
Extensão do arquivo gerado: .tcn
Manual: manual disponibilizado pelo fabricante, clique aqui.
Principais características
- Furos
- Rasgos
- Usinagem
- Nesting
Configurações
Para verificar as configurações sobre Máquinas CNC, clique aqui.
Arquivo

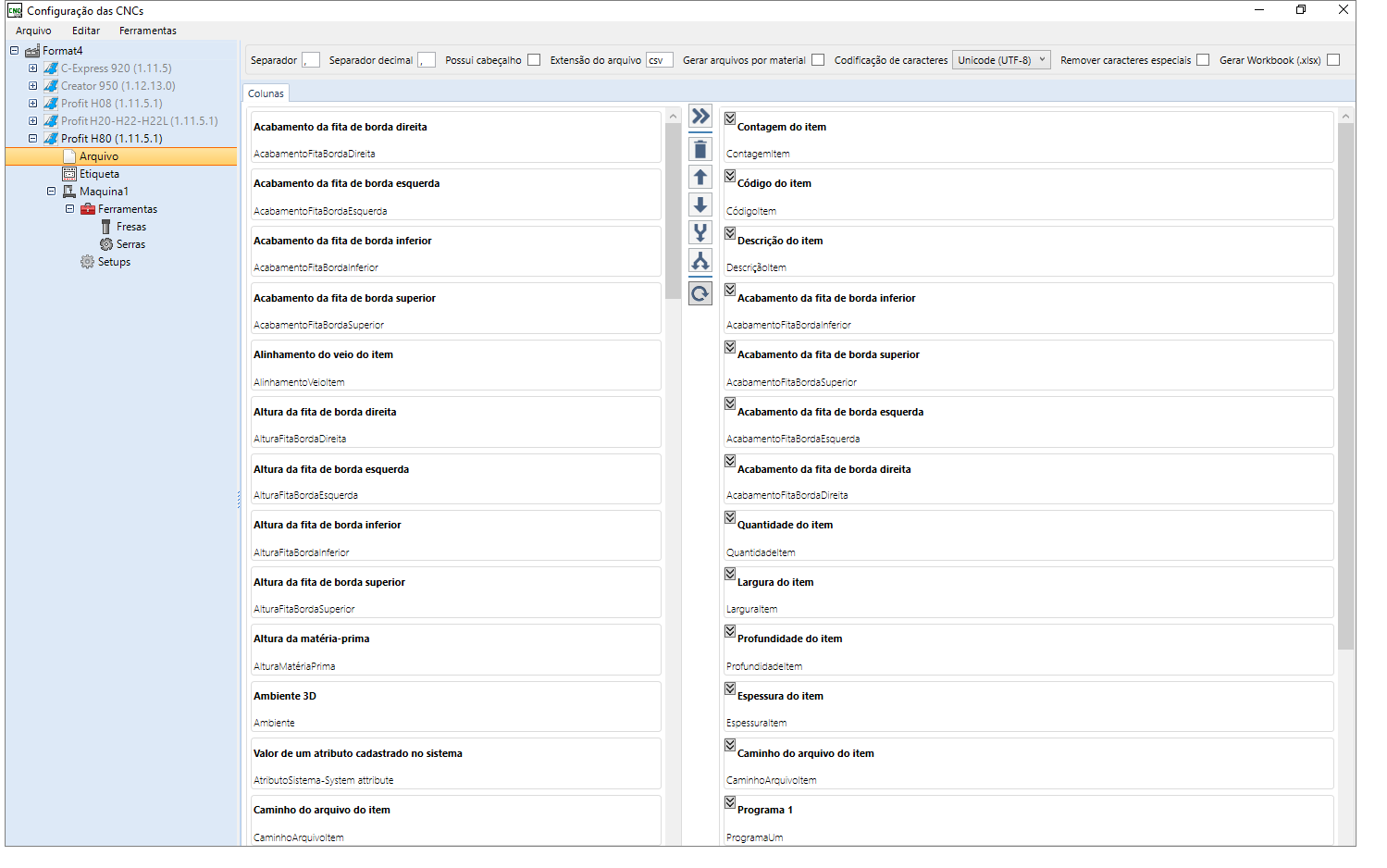

Define quais as colunas que vão para o arquivo de Nesting. Para mais informações, clique aqui.
Etiqueta
Define as propriedades da etiqueta da máquina.

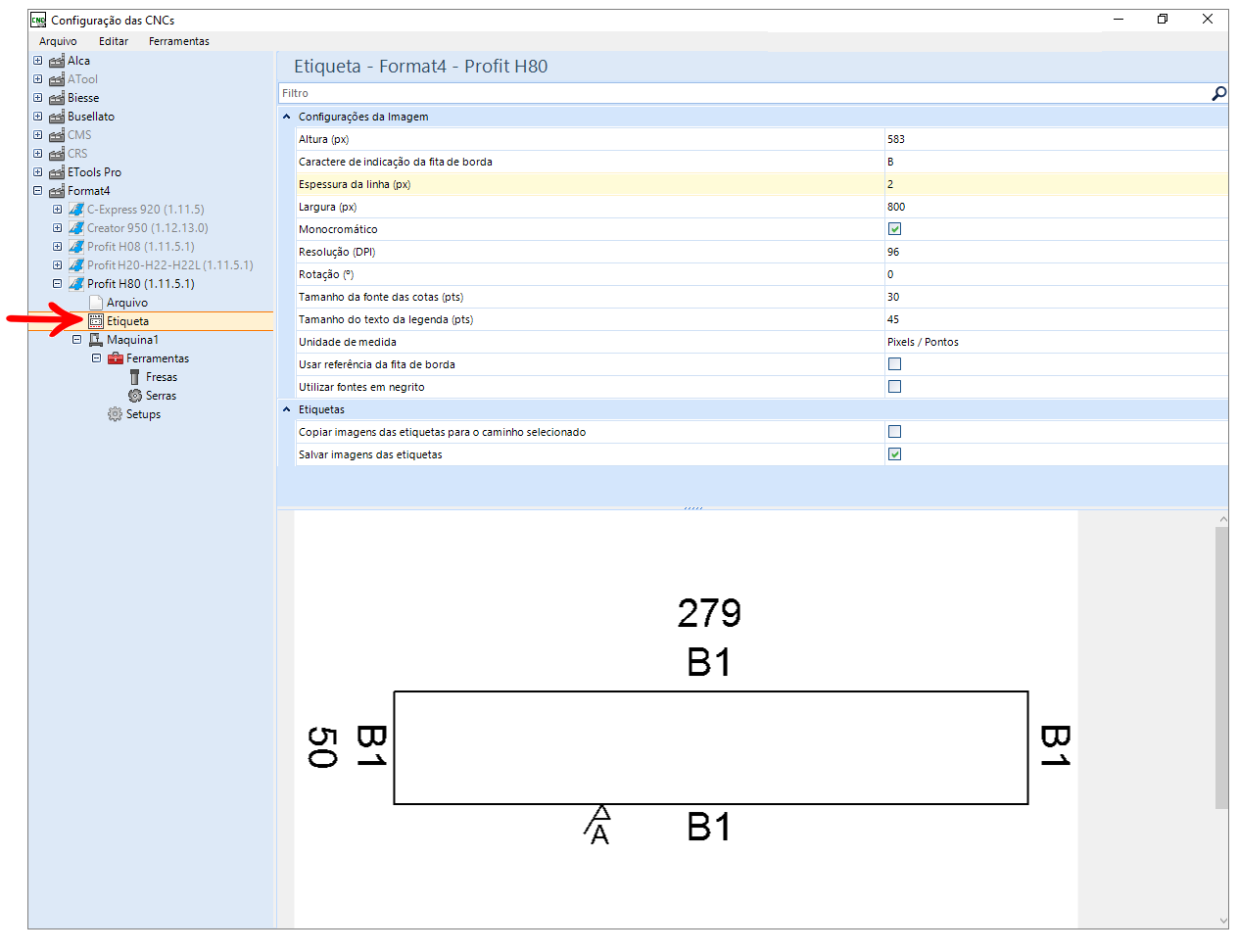

Configurações da Imagem
Altura (px): determina a altura da imagem.
Caractere de indicação da fita de borda: caractere que é exibido na lagenda da etiquera informando onde esta a borda da peça.
Espessura da linha (px): determina a espessura da linha da imagem.
Largura (px): determina a largura da imagem.
Monocromático: se habilitado a imagem será enviado no modo preto e branco.
Resolução (DPI): medida utilizada pelos fabricantes de impressora para determinar a resolução da imagem impressa.
Rotação (°): define a rotação da imagem em graus.
Tamanho da fonte das cotas (pts): define o tamanho da fonte utilizada nas cotas da peça.
Tamanho do texto da legenda (pts): define o tamanho do texto utilizada nas cotas da peça.
Unidade de medida: convenção utilizada para representar dimensões em Pixels/Pontos ou em milimetros.
Usar referência da fita de borda: para mais informações clique aqui.
Utilizar fontes em negrito: define se o texto é gerado em negrito.
Etiquetas
Copiar imagens das etiquetas para o caminho selecionado: essa opção estando deselecionada faz com que as imagens sejam geradas apenas na pasta BMP_etiquetas do diretório selecionado para geração dos programas. Quando selecionada, as imagens são copiadas também para o caminho selecionado.
Salvar imagens das etiquetas: habilitando o check box para salvar imagens das etiquetas automaticamente é habilitado o campo de caminho da etiqueta, esse campo ao estar em branco como a imagem acima, é enviado no caminho da etiqueta informado ao software, o mesmo caminho indicado no momento da geração dos arquivos, sendo assim o caminho que a máquina utiliza deve ser o mesmo do enviado.
Máquina 1
Gerais
Nome: defina o nome para a máquina.

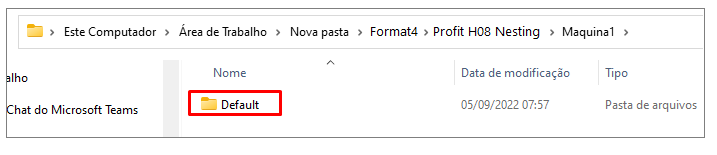

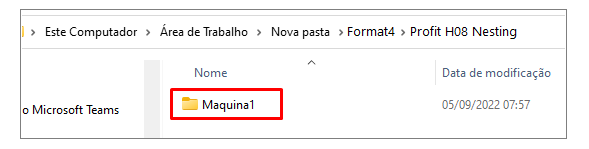

IMPORTANTE: O nome definido neste campo altera também o nome da pasta onde serão salvos os arquivos gerados.
Comprimento X (mm): o valor inserido neste campo indica o comprimento máximo útil da máquina.
Largura Y (mm): o valor inserido neste campo indica a largura máxima útil da máquina.
Outros

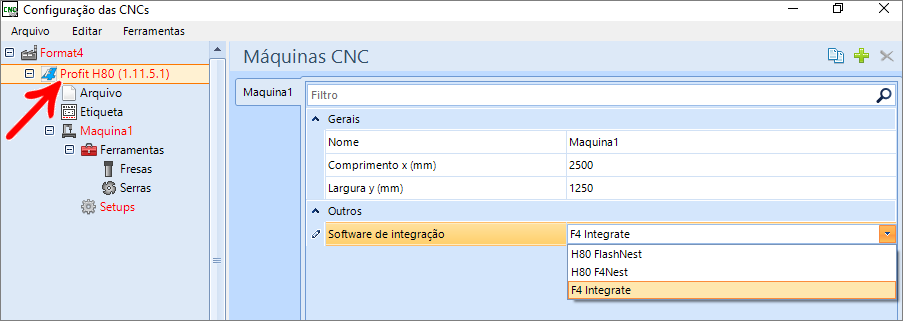

Software de Integração: define para qual sistema de integração os programas serão gerados: H80 Flashnest, H80 F4Nest e F4 Integrate.

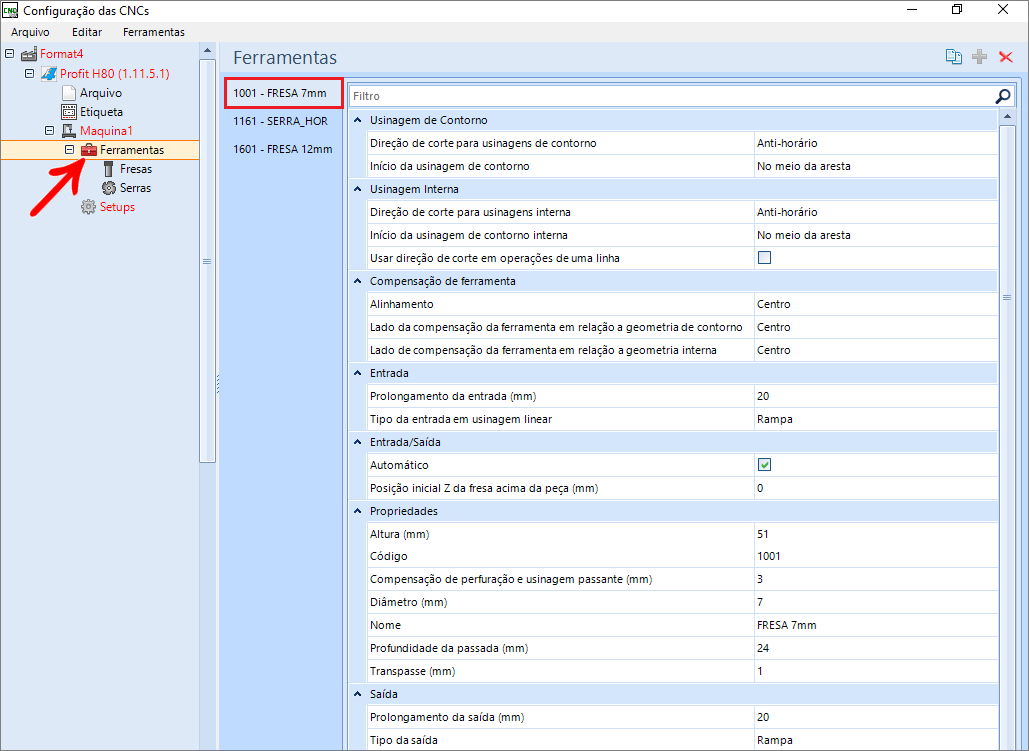

Ferramentas
Para verificar as configurações sobre Ferramentas CNC, clique aqui.
Fresas

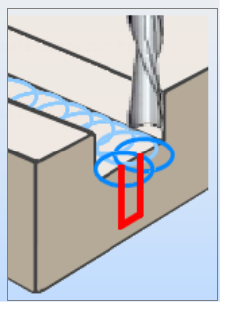

As Fresas são utilizadas para execução de rasgos e usinagens.
Usinagem de Contorno

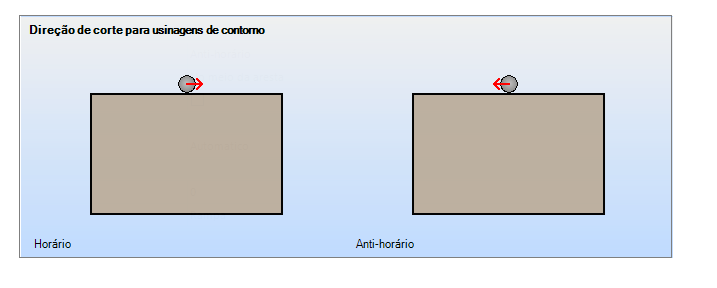

Direção de corte para usinagens de contorno: define se a usinagem de contorno tem de ser feita no sentido horário ou anti-horário.

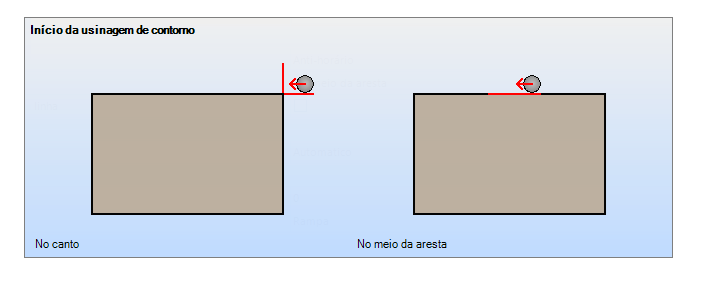

Início da usinagem de contorno: define onde é o início da usinagem de contorno, em um dos cantos ou no meio de uma das arestas da peça. Essa opção é aplicável somente as usinagens de contorno externa.
Usinagem interna

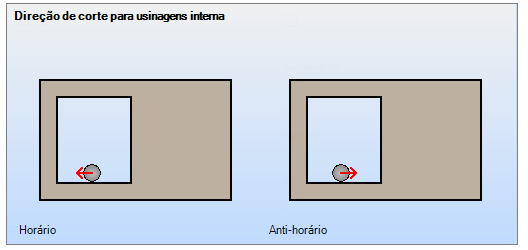

Direção de corte para usinagens interna: define se a usinagem interna tem de ser feita no sentido horário ou anti-horário.

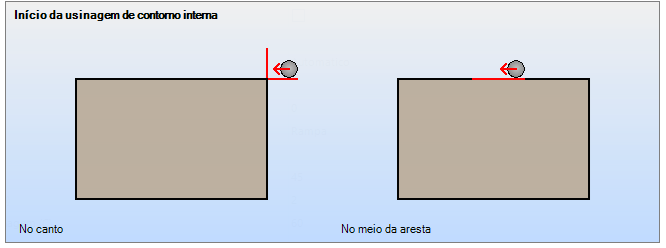

Início da usinagem de contorno interna: define onde é o início da usinagem de contorno interna, em um dos cantos ou no meio de uma aresta da usinagem.
Usar direção de corte em operações de uma linha: ao marcar essa configuração, usinagens com uma linha só seguem a direção de corte da fresa. Para mais informações clique aqui.
Compensação de ferramenta
Alinhamento: habilita a escolha do alinhamento da compensação se é automática, centro, esquerda ou direita.
Lado da compensação da ferramenta em relação à geometria de contorno: configura o lado da compensação da ferramenta em relação à geometria de contorno. Esta configuração não afeta os pontos da geometria.
Lado da compensação da ferramenta em relação à geometria interna: configura o lado da compensação da ferramenta em relação a geometria interna.
Entrada
Prolongamento da entrada (mm): prolongamento da entrada antes de começar o corte do contorno, equivalente à linha vermelha na imagem.
Tipo da entrada em usinagem linear: define o tipo de entrada que a ferramenta irá utilizar ao realizar usinagens e contornos em formas lineares. Opções Rampa, vertical, circular.
- Circular: neste tipo a ferramenta desce fora da peça e então começa a cortar tangencialmente antes de entrar na peça.
- Vertical: neste tipo a ferramenta desce verticalmente sobre a peça e começa o corte.
- Rampa: neste tipo a ferramenta desce fazendo uma rampa até atingir a profundidade máxima da operação.
Entrada/Saída
Automático: o automático é uma função do padrão F4g que faz automaticamente a entrada da ferramenta. Com essa opção desativada é possível configurar valores padrões de entrada como prolongamento da ferramenta.
Posição inicial Z da fresa acima da peça: representa o valor da distância entre a peça e a fresa na entrada da ferramenta.
Propriedades
Altura: altura da ferramenta, em milímetros.
Código: o código definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.

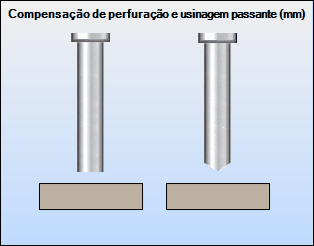

Compensação de perfuração e usinagem passante(mm): compensação da perfuração e usinagem da peça.
Diâmetro (mm): diâmetro da ferramenta.
Nome: o nome definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Profundidade da passada (mm): profundidade das passadas da ferramenta.
Transpasse (mm): transpasse entre as passadas da ferramenta para evitar sobra de material.
Saída
Prolongamento da saída (mm): prolongamento de saída após terminar a usinagem/contorno, equivalente à linha vermelha.
Tipo de saída: define o tipo de saída que a ferramenta irá utilizar ao realizar usinagens e contornos.
- No tipo vertical, a ferramenta desce verticalmente sobre a peça e começa o corte.
- No tipo circular, a ferramenta desce fora da peça e então começa a cortar tangencialmente antes e entrar na peça.
- No tipo rampa, a ferramenta desce como uma rampa e começa o corte.

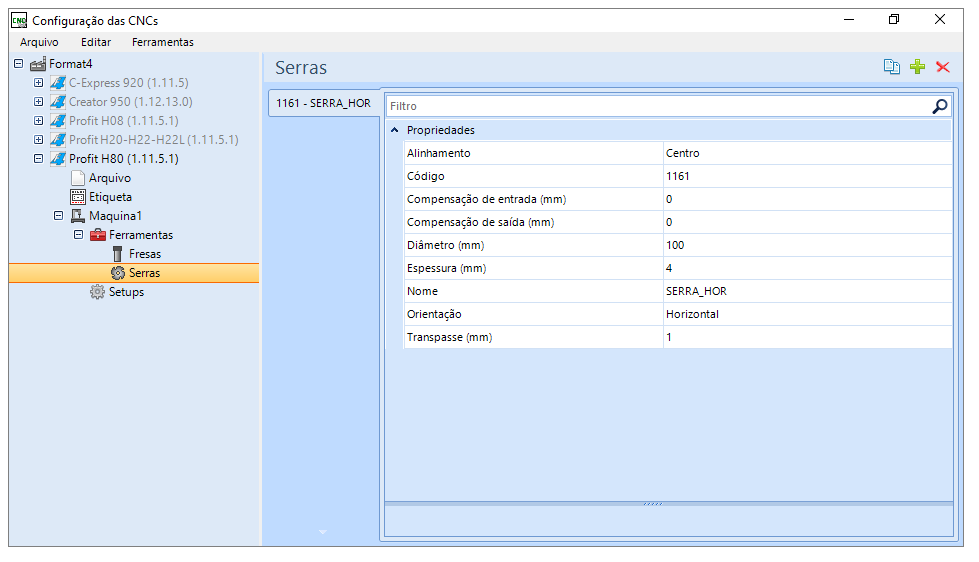

Serras
As serras são utilizadas para execução de rasgos.
Propriedades

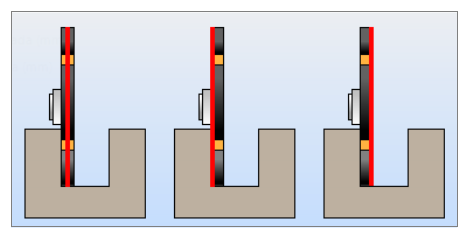

Alinhamento: alinhamento da serra, centro, esquerda ou direita.
Código: o código definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Compensação de entrada(mm): compensação de entrada da serra para executar o corte, em milímetros. Esta configuração é somente aplicada caso o rasgo inicie fora ou sobre o ponto inicial da peça.
Compensação de saída(mm): compensação de saída da serra para executar o corte, em milímetros. Esta configuração é somente aplicada caso o rasgo termine fora ou sobre o ponto final da peça.
Diâmetro (mm): diâmetro da ferramenta.
Espessura (mm): espessura da serra.
Nome: o nome definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.

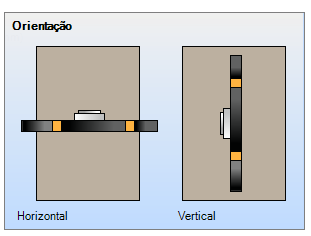

Orientação: orientação da ferramenta, vertical ou horizontal.
Transpasse (mm): transpasse entre as passadas da ferramenta para evitar sobra de material.
Setups
Gerais
Nome: o nome definido neste campo altera também o nome da pasta onde serão salvos os arquivos gerados.

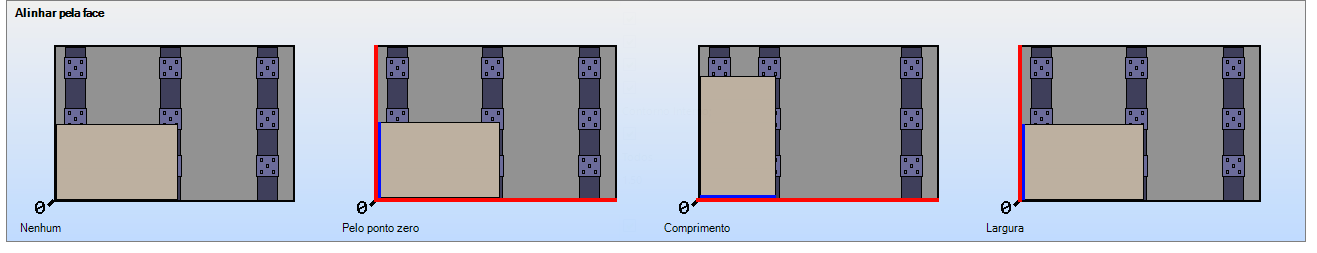

Alinhar pela face: define se na geração dos programas é considerada a face de alinhamento cadastrada em cada peça. Se sim esta face será alinhada conforme a configuração selecionada. Para mais informações clique aqui.
Fazer furos: com a opção marcada os furos cadastrados serão gerados nos programas de máquina.
Fazer rasgos: com a opção marcada os rasgos cadastrados serão gerados nos programas de máquina.
Faz usinagem: com a opção marcada as usinagens cadastradas serão geradas nos programas de máquina.
Considerar sentido do veio: considerar sentido do veio ao gerar os programas nesting.
Descontar espessura da borda: descontar o valor definido espessura da borda da peça.
Fazer Nesting: gerar programas para o Nesting.
Processos selecionados para os rasgos: como a máquina processa os rasgos.
Processos selecionados para as usinagens: como a máquina processa as usinagens.

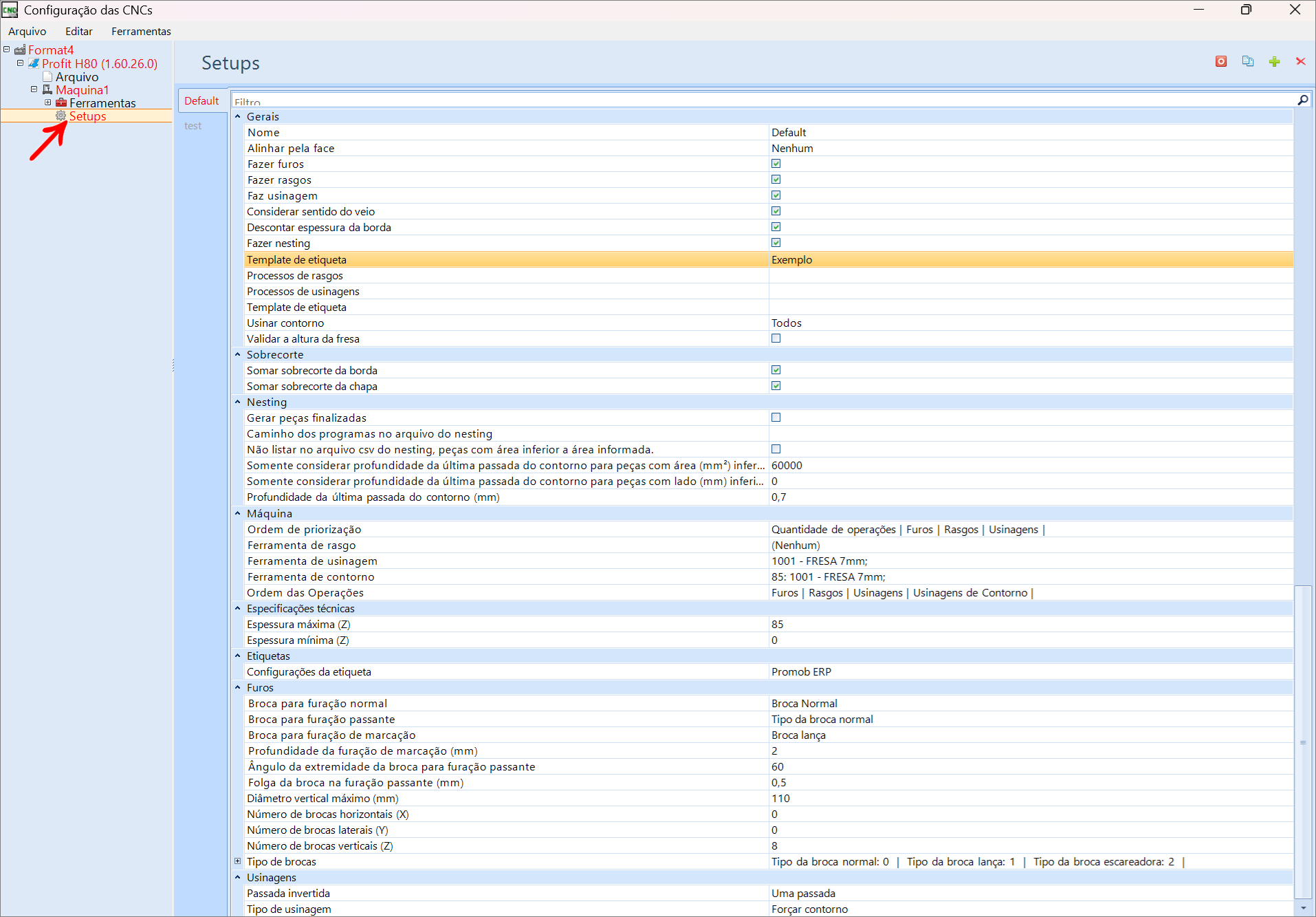

Template de Etiqueta: define um template fixo para ser incluído nos programas junto aos dados do arquivo de nesting da máquina. Para configurar:
- Acesse o setup da máquina.
- Selecionar a máquina Profit H08.
- Escolha o modelo F4 Integrate (caso ainda não esteja selecionado).
- Acesse as configurações de setup e preencha o campo Template de Etiqueta com o template desejado.
Usinar Contorno: define o contorno de quais peças serão gerados.
- Nenhum: usinagem de contorno não será gerada para nenhuma peça;
- Todos: usinagem de contorno será gerada para todas as peças;
- Apenas marcados: usinagem de contorno será gerada apenas para peças que possuem a propriedade Contorno Usinado habilitado no cadastro da biblioteca.
Validar a altura da fresa: valida se a altura da fresa condiz com a profundidade passada cadastrada e, ao criar o programa de máquina, verifica se é possível realizar operações com a altura da fresa cadastrada.
Sobrecorte
Somar sobrecorte da borda: considerar o valor de sobrecorte da borda cadastrado na peça.
Somar sobrecorte da chapa: considerar o valor de sobrecorte da chapa cadastrado na peça.
Nesting
Gerar peças finalizadas: caso esta opção esteja marcada, somente será gerado o contorno e as operações da face principal em um mesmo programa se a peça não tiver operações nas faces de topo. Caso a peça tenha operações na face de topo será gerado apenas o contorno em um programa e as operações em outro. Caso esta opção esteja desmarcada, será gerado o contorno e as operações da face principal no mesmo programa, independente de outras operações.
Caminho dos programas no arquivo de Nesting: caminho onde os arquivos de Nesting gerados são salvos. Caso o caminho esteja em branco, os arquivos serão salvos no caminho escolhido, quando os programas de máquina forem feitos.
Não listar no arquivo csv do Nesting peças com área inferior a área informada: marcando essa opção, os programas de peças com área inferior a informada ainda são gerados, porém, não são listados no arquivo do Nesting.
Somente considerar profundidade da última passada do contorno para peças com área (mm²) inferior a: define a área máxima em mm², da peça para que seja feita a última passada do contorno. Peças com área maior do que a definida não irão considerar o valor definido para a última passada.
Somente considerar profundidade da última passada do contorno para peças com lado (mm) inferior a: caso algum dos lados da peça seja menor ou igual ao valor informado neste campo, o programa de Nesting faz duas passadas de contorno.
Profundidade da última passada de contorno (mm): define a profundidade da última passada do contorno, em milímetros.
Máquina
Ordem de priorização: define a ordem de priorização das operações para geração de programas. Conforme a ordem indicada neste campo o plugin irá priorizar no programa A a opção selecionada.
Exemplo: Em uma peça que tenha furos em uma face e rasgos na outra face a ordem indicada neste campo irá determinar qual deles será priorizado no programa A.
Ferramenta de rasgo: ferramenta usada para rasgos. IMPORTANTE: esta opção fica disponível quando a opção Fazer rasgos estiver selecionada.
Ferramenta de usinagem: ferramenta usada para usinagem.
Ferramenta de contorno: ferramenta utilizada para fazer contornos.
Ordem das Operações: ordem que a máquina realiza as operações. Exemplo: em uma peça que tenha furos e rasgos na mesma face a ordem indicada neste campo irá determinar a sequência em que eles serão executados pela máquina.
Especificações Técnicas
Espessura máxima (Z): espessura máxima da peça para que a máquina possa executar operações.
Espessura mínima (Z): espessura mínima da peça para que a máquina possa executar operações.
Furos
Broca para furação normal: opção de broca para furação normal. Furação será considerada normal quando não for passante ou de marcação.

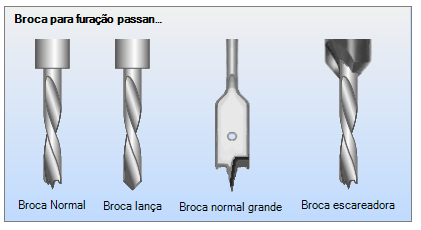

Broca para furação passante: opção de broca para furação passante. Furação será considerada passante quando a profundidade for maior que a espessura da peça.
Broca para furação de marcação: define qual o tipo da broca para marcação se sera normal, lança, normal grande, lança ou escareadora.
Profundidade de furação de marcação (mm): profundidade máxima para ser furação de marcação. Quando furo for menor ou igual será automaticamente considerado furo de marcação.
Ângulo da extremidade da broca para furação passante: determine o ângulo da extremidade da broca para uso de furações passantes (de 25 até 90 graus). Este valor é utilizado no cálculo para determinar o acréscimo na profundidade da furação passante à fim de garantir que o furo atravesse completamente a peça.

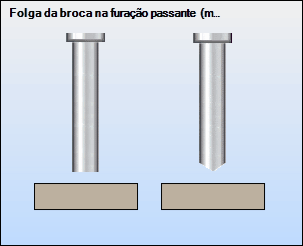

Folga da broca na furação passante (mm): determine a folga da broca para uso em furações passantes.
Diâmetro vertical máximo(mm): diâmetro máximo das brocas verticais, em milímetros. Valor máximo: 35.
Número de brocas horizontais (X): quantidade de brocas, para cada face horizontal, presente na máquina.
Número de brocas laterais (Y): quantidade de brocas, para cada face lateral, presente na máquina.
Número de brocas verticais (Z): quantidade de brocas verticais presentes na máquina.
Tipo de brocas: define os códigos usados para cada tipo de broca. Os códigos são definidos nos campos, tipo da broca escareadora, tipo da broca lança, tipo da broca normal e tipo da broca normal grande.
Usinagens

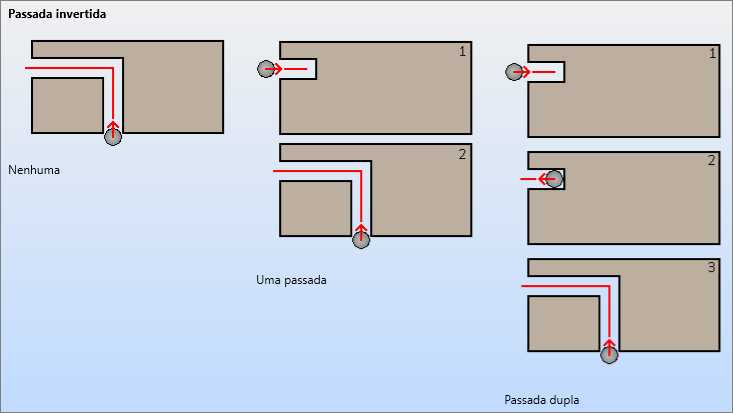

Passada invertida: passada invertida usada em operações de saída em lado com borda.
- Nenhum: A fresa vai seguir o percurso normal da usinagem entrando em uma borda e saindo na outra.
- Uma passada: A fresa vai entrar em uma das bordas da peça, realizando apenas uma pequena entrada. Em seguida a fresa irá subir, ir para a outra extremidade da usinagem, e então seguir o percurso normal da usinagem.
- Passada dupla: A fresa vai entrar em uma das bordas da peça realizando apenas uma pequena entrada e retornará ao ponto inicial. Em seguida a fresa irá subir, ir para a outra extremidade da usinagem, e então seguir o percurso normal da usinagem.
Tipo de Usinagem: define o comportamento de usinagens passantes. Padrão segue o cadastro da operação:
- Forçar esvaziamento: remove todo o material.
- Forçar contorno: realiza apenas o contorno da operação.
