Verifique abaixo as especificações e configurações disponíveis no plugin M400F:
Disponível a partir da versão: Plugin Builder 1.60.21.4

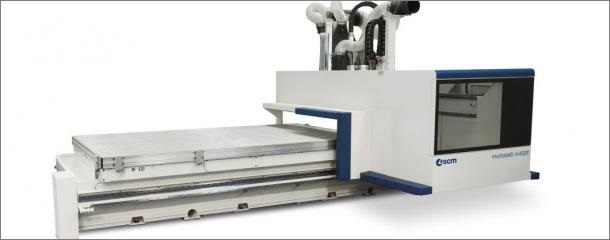

Tipo de máquina: Centro de Usinagem CNC
Fabricante: Morbidelli/SCM
Extensão do arquivo gerado: .pgm

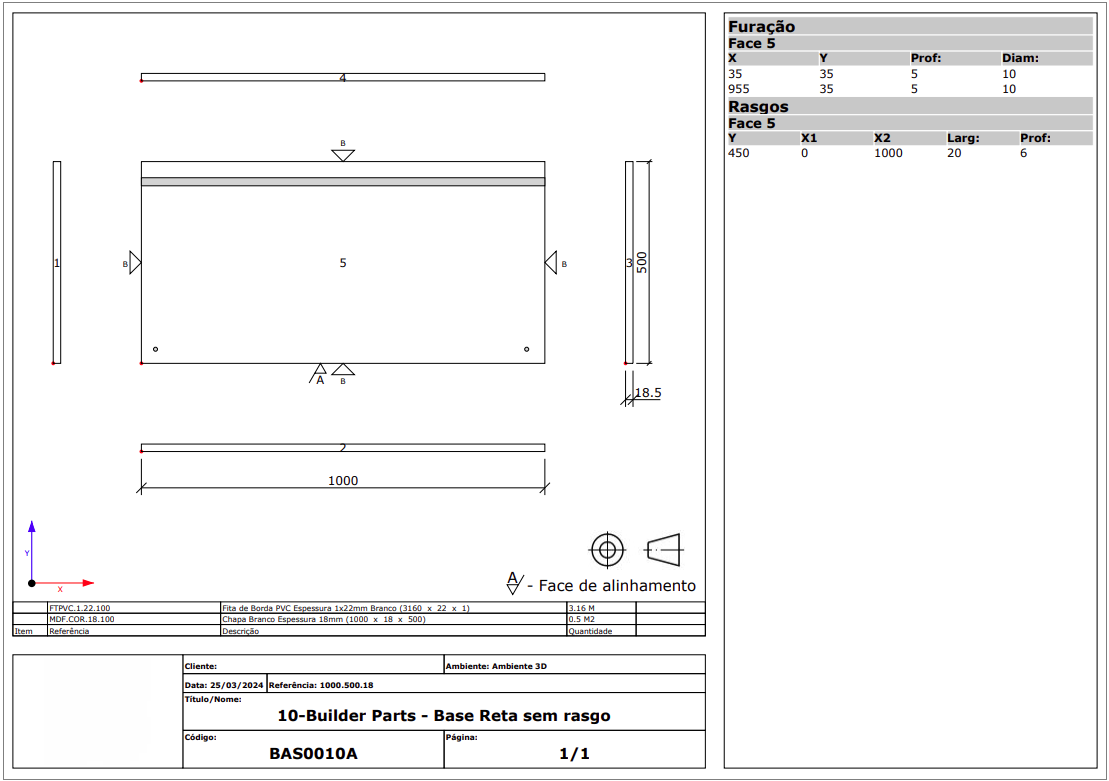

Exemplos de Programas: BAS0010A
Manual: Para mais informações sobre o manual, clique aqui.
Principais características
- Furos
- Rasgos
- Usinagens
- Nesting
Configurações
Para verificar as configurações sobre Máquinas CNC, clique aqui.
Arquivo

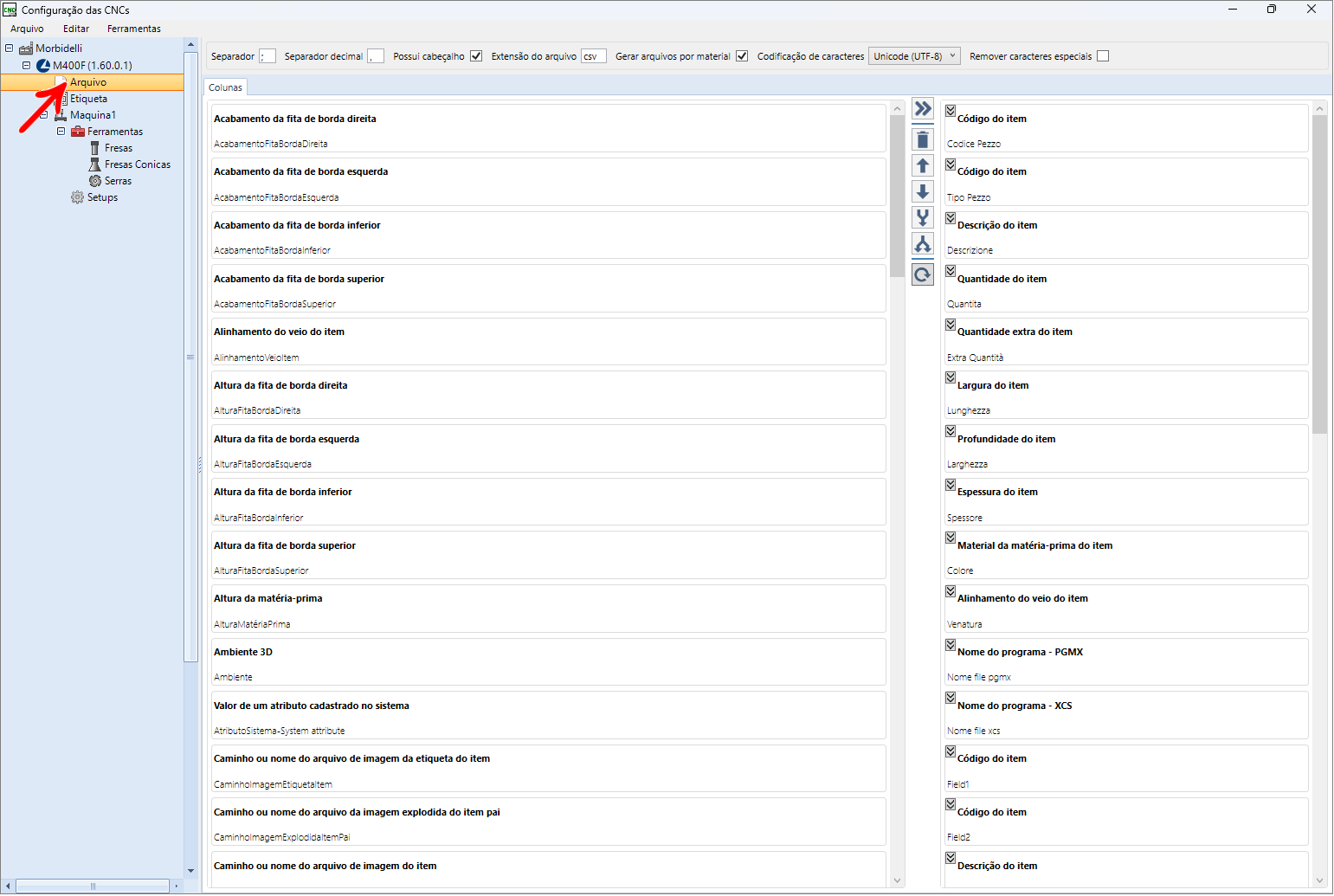

Para verificar as configurações sobre as colunas do Arquivo de Nesting, clique aqui.
Etiqueta
Para verificar as configurações sobre Etiquetas de Máquinas Nesting, clique aqui.

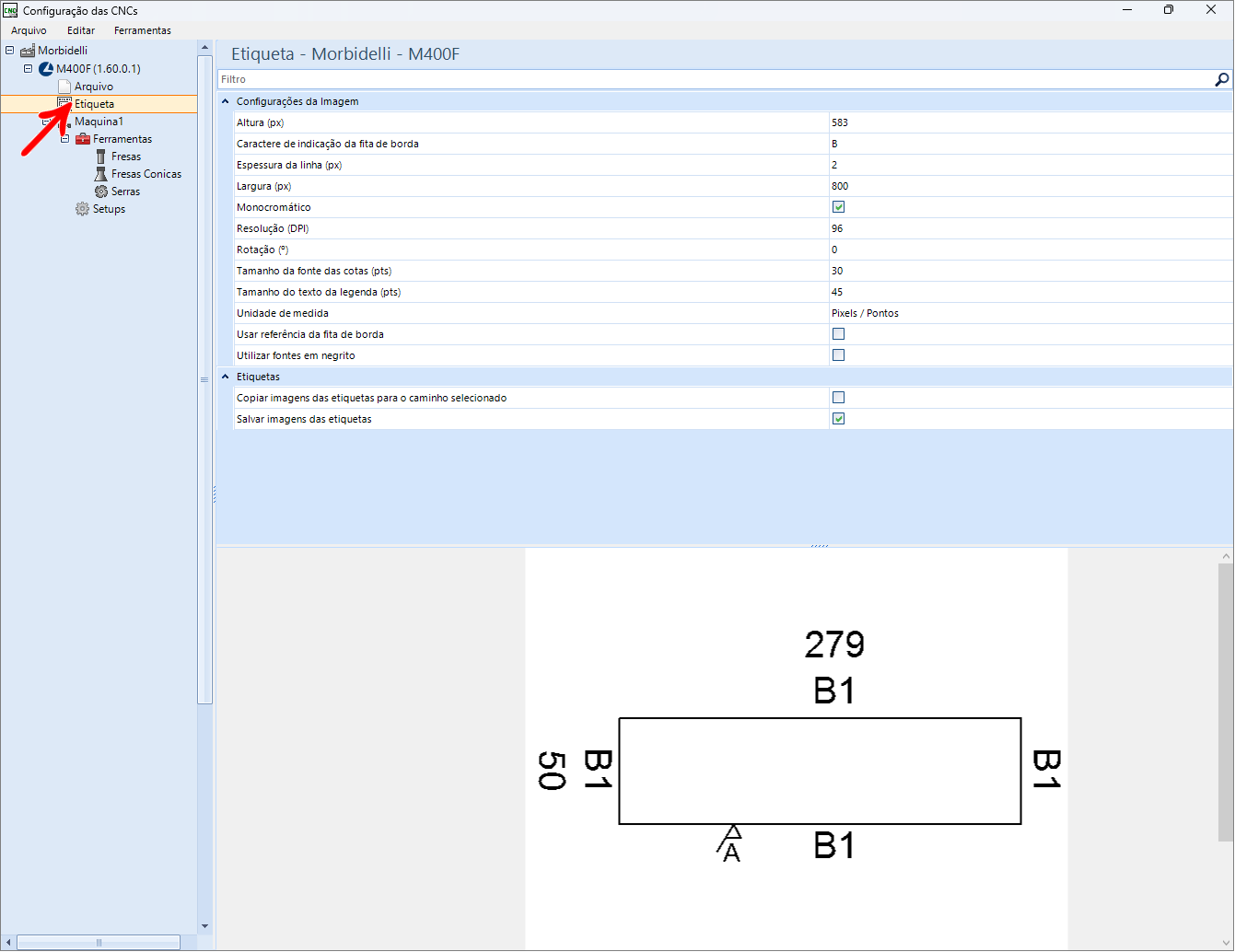

Configurações da Imagem
Altura (px): determina a altura da imagem.
Caractere de indicação da fita de borda: caractere exibido na legenda da etiqueta informando onde esta a borda da peça.
Espessura da linha (px): determina a espessura da linha da imagem.
Largura (px): determina a largura da imagem.
Monocromático: se habilitado a imagem será enviado no modo preto e branco.
Resolução (DPI): medida utilizada pelos fabricantes de impressora para determinar a resolução da imagem impressa. O valor deverá estar entre 96 e 203.
Rotação (°): define a rotação da imagem em graus.
Tamanho da fonte das cotas (pts): define o tamanho da fonte utilizada nas cotas da peça.
Tamanho do texto da legenda (pts): define o tamanho da fonte utilizada nas cotas da peça
Unidade de medida: unidade de medida determinada para representar dimensões em Pixels, Pontos ou Milímetros.
Usar referência da fita de borda: utiliza a referência da fita de borda na imagem gerada.
IMPORTANTE: essa operação é restrita, somente o suporte técnico pode fazer alterações. Para mais informações clique aqui.
Utilizar fontes em negrito: define se a escrita é gerada em negrito.

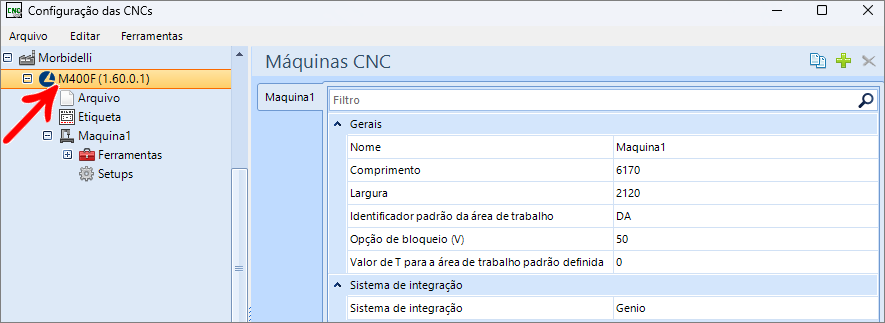

Máquina 1
Gerais
Nome: defina o nome para a máquina.

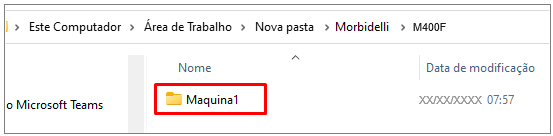

IMPORTANTE: O nome definido neste campo altera também o nome da pasta onde serão salvos os arquivos gerados.
ID do motor de geração (mm): ID do motor de geração da máquina.
Comprimento X (mm): comprimento X da peça para que a máquina possa executar operações.
Largura Y (mm): largura da máquina.
Espessura máxima Z (mm): espessura máxima da peça que a máquina pode executar operações.
Espessura mínima Z (mm): espessura mínima da peça para que a máquina possa executar operações.
Diversos
Gerar arquivo .csv para etiquetas: determina se o arquivo .csv de etiquetas é gerado ou não.
Arquivo .inf
Detalhar operações em todos os programas: detalhar operações não realizadas no arquivo .inf em todos os programas (A, B, C,...).
Gerar arquivo .inf de peças sem operação: gerar arquivo .inf de peças sem operações.
Furos
Profundidade da furação de marcação (mm): profundidade máxima para ser considerada furação de marcação. Quando furo for menor ou igual será automaticamente considerado furo de marcação.
Diâmetro mínimo de furação na vertical: diâmetro mínimo de furações realizados na vertical.
Diâmetro mínimo de furação na horizontal: diâmetro mínimo de furações realizados na horizontal.
Furos Verticais
Diâmetro vertical máximo (mm): diâmetro máximo das brocas verticais.
Posição mínima do centro de furação vertical em Y (mm): posição mínima do centro dos furos verticais no eixo (Y), que as brocas verticais podem operar.
Posição máximo do centro de furação vertical em Y (mm): posição máxima do centro dos furos verticais no eixo (Y), que as brocas verticais podem operar.
Posição máximo do centro de furação vertical em X (mm): posição máxima do centro dos furos verticais no eixo (X), que as brocas verticais podem operar.
Usinagens \ Rasgos
Posição máxima de fresa em Y (mm): posição máxima da fresa em Y.
Posição mínima da fresa em Y (mm): posição mínima da fresa em Y.
Posição de estacionamento
Estacionamento: define o tipo de estacionamento para o cabeçote da máquina.
Posição X: posição X para o estacionamento do cabeçote da máquina.
Posição Y: posição Y para o estacionamento do cabeçote da máquina.
Deslocamento em X a partir da peça: deslocamento do cabeçote após as operações, para não ficar acima da peça, em milímetros. O valor setado será somado a medida (X) da peça, se esta soma ultrapassar o valor permitido, será considerado o deslocamento máximo do cabeçote em (X).
Deslocamento máximo em X: valor máximo que o cabeçote pode deslocar em (X) após as operações.
Ferramentas
Para verificar as ferramentas sobre Máquinas CNC, clique aqui.

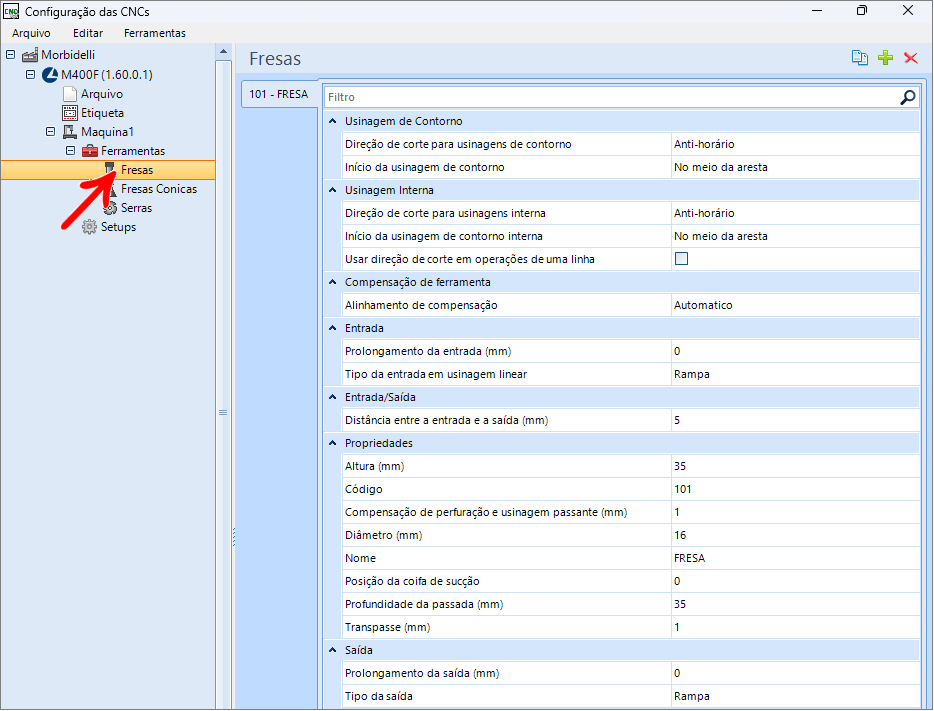

Fresas
As Fresas são utilizadas para execução de rasgos e usinagens.
Usinagem de Contorno
Direção de corte para usinagens de contorno: define se a usinagem de contorno tem de ser feita no sentido horário ou anti-horário.

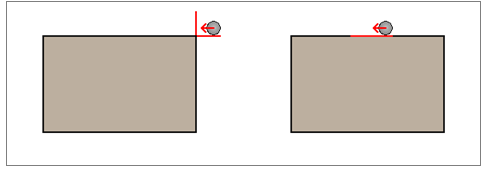

Início da usinagem de contorno: define onde é o início da usinagem de contorno, em um dos cantos ou no meio de uma das arestas da peça. Essa opção é aplicável somente as usinagens de contorno externa.
Usinagem interna
Direção de corte para usinagem interna: define se a usinagem interna tem de ser feita no sentido horário ou anti-horário.

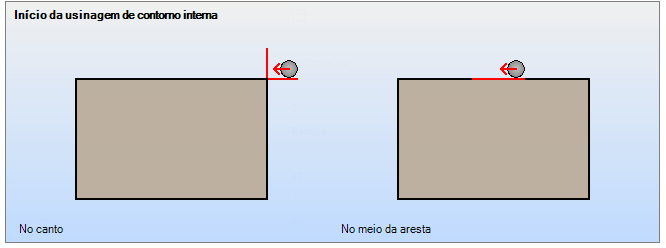

Início da usinagem de contorno interna: define onde é o início da usinagem de contorno interna, em um dos cantos ou no meio de uma aresta da usinagem.

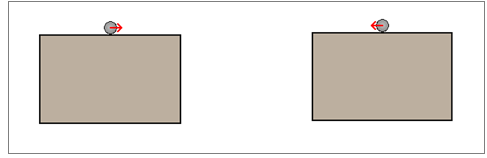

Usar direção de corte em operações de uma linha: ao marcar essa configuração, usinagens com uma linha só seguem a direção de corte da fresa.
Compensação de ferramenta
Alinhamento de compensação: define se a ferramenta tem uma compensação no centro, esquerda ou direita conforme sentido da opção Direção de corte para usinagem de contorno.
Entrada/Saída
Distância entre a entrada e a saída (mm): distância em que a ferramenta sai e entra da peça. É aconselhado que este valor seja maior que zero para que o corte não deixe nenhum fragmento (rebarba).
Propriedades
Altura (mm): altura da ferramenta.
Código: código da ferramenta.
Compensação de perfuração e usinagem passante(mm): compensação da perfuração e usinagem da peça.
Diâmetro (mm): diâmetro da ferramenta.
Nome: o nome definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Posição da coifa de sucção: este valor varia de 0 (sem posicionamento de coifa) até o valor respectivo a posição mais baixa da coifa.
Profundidade da passada (mm): profundidade das passadas da ferramenta.
Transpasse (mm): transpasse entre as passadas da ferramenta para evitar sobra de material.
Saída
Prolongamento da saída (mm): prolongamento de saída após terminar a usinagem/contorno, equivalente à linha vermelha.
Saída
Prolongamento da saída (mm): prolongamento de saída após terminar a usinagem/contorno, equivalente à linha vermelha.

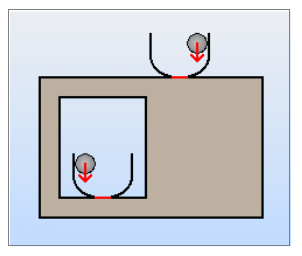

Tipo de saída: define o tipo de saída que a ferramenta irá utilizar ao realizar usinagens e contornos.
- No tipo vertical: a ferramenta desce verticalmente sobre a peça e começa o corte.
- No tipo circular: a ferramenta desce fora da peça e então começa a cortar tangencialmente antes e entrar na peça.
- No tipo rampa: a ferramenta desce como uma rampa e começa o corte.

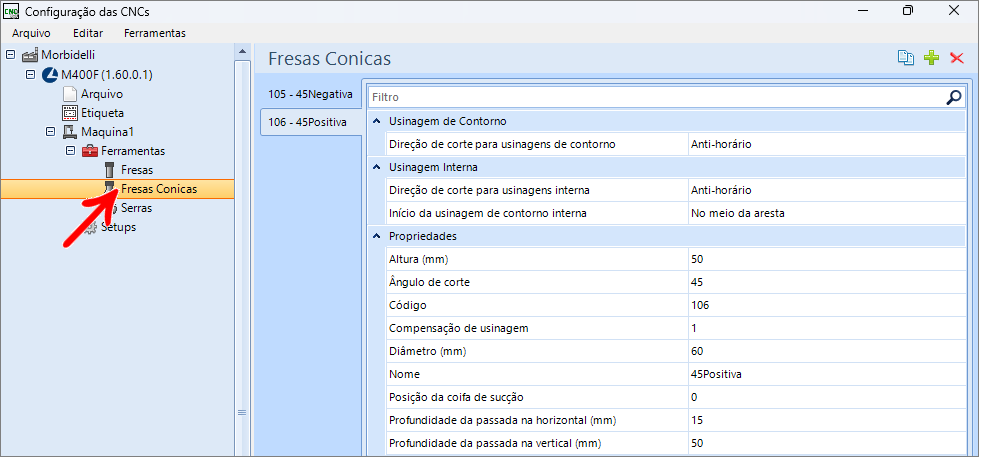

Fresas Cônicas
As fresas cônicas são utilizadas para execução de usinagens de perfil.
Usinagem
Direção de corte para usinagens de contorno: define se a usinagem de contorno tem de ser feita no sentido horário ou anti-horário.
Usinagem Interna

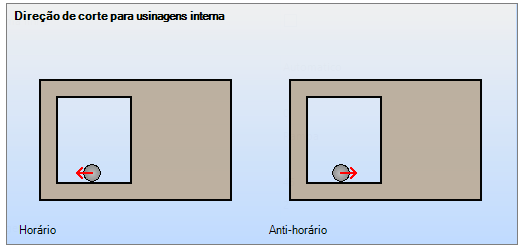

Direção de corte para usinagens interna: define se a usinagem interna tem de ser feita no sentido horário ou anti-horário.
Início da usinagem de contorno interna: define onde é o início da usinagem de contorno interna, em um dos cantos ou no meio de uma das arestas da usinagem.
Propriedades
Altura (mm): altura da ferramenta;

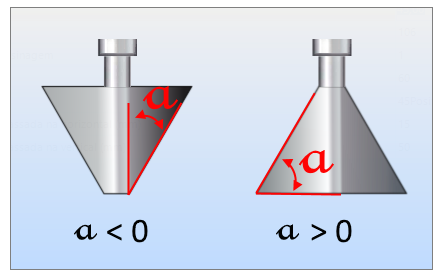

Ângulo de corte: ângulo de corte da ferramenta;
Código: o código definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.

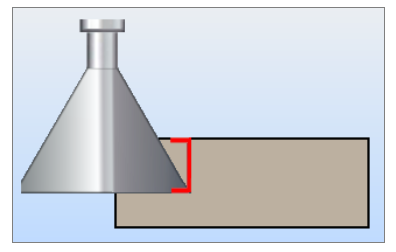

Compensação de usinagem: compensação de perfuração e usinagem passante.
Diâmetro (mm): diâmetro da ferramenta.

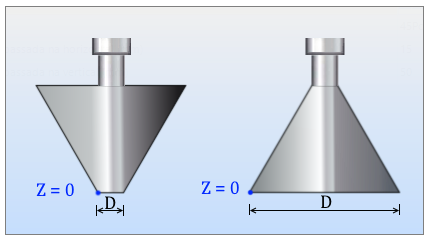

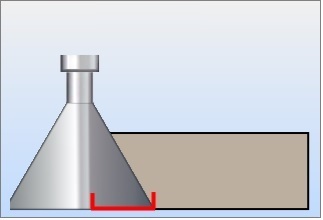

IMPORTANTE: na imagem abaixo, em azul representa o ponto zero da ferramenta.
Nome: o nome definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Posição da coifa de sucção: este valor varia de 0 (sem posicionamento de coifa) até o valor respectivo a posição mais baixa da coifa.
Profundidade da passada na horizontal (mm): profundidade das passadas da ferramenta.
Profundidade da passada na vertical (mm): valor da profundidade por passada na vertical da ferramenta, em função deste valor e da profundidade cadastrado na peça, é definido o número de vezes que a ferramenta passará na peça até atingir a profundidade desejada na vertical.
IMPORTANTE: Visando manter a compatibilidade e funcionamento padrão, o valor da Profundidade da passada na vertical usa o mesmo valor da altura da ferramenta.

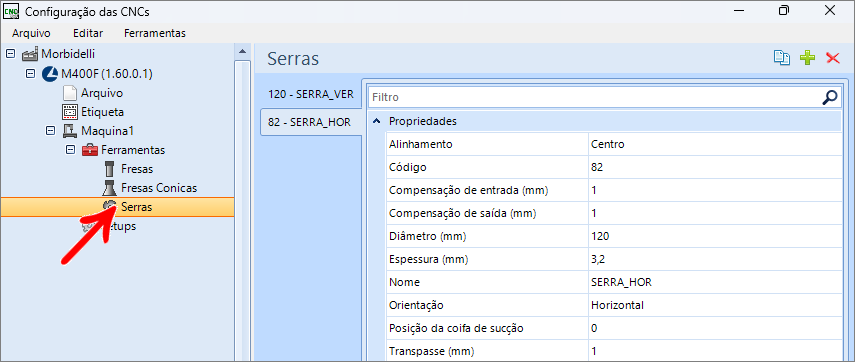

Serras
As serras são utilizadas para execução de rasgos.
Propriedades
Alinhamento: alinhamento da serra, centro, esquerda ou direita.
Código: o código definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Compensação de entrada(mm): compensação de entrada da serra para executar o corte, em milímetros. Esta configuração é somente aplicada caso o rasgo inicie fora ou sobre o ponto inicial da peça.
Compensação de saída(mm): compensação de saída da serra para executar o corte, em milímetros. Esta configuração é somente aplicada caso o rasgo termine fora ou sobre o ponto final da peça.
Diâmetro (mm): diâmetro da ferramenta.
Espessura (mm): espessura da serra.
Nome: o nome definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.

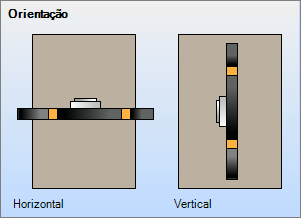

Orientação: orientação da ferramenta, vertical ou horizontal.
Posição da coifa de sucção: este valor varia de 0 (sem posicionamento de coifa) até o valor respectivo a posição mais baixa da coifa.
Transpasse (mm): transpasse entre as passadas da ferramenta para evitar sobra de material.

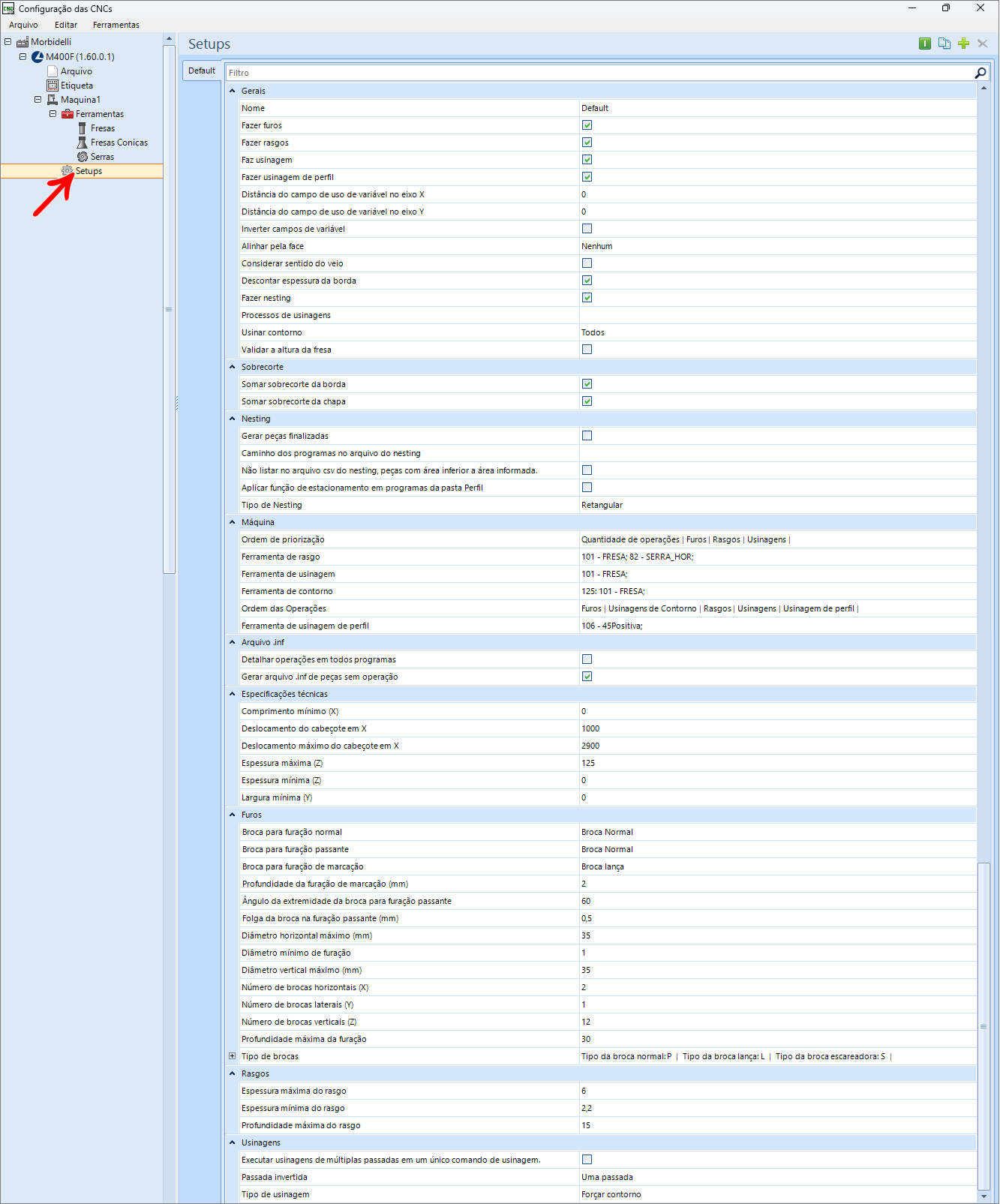

SetUps
Gerais

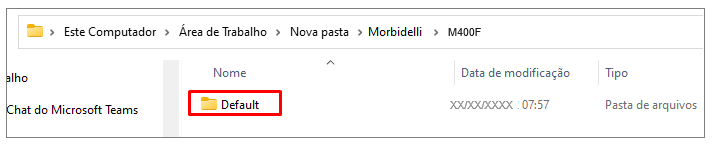

Nome: o nome definido neste campo altera também o nome da pasta onde serão salvos os arquivos gerados.
Fazer furos: com a opção marcada os furos cadastrados serão gerados nos programas de máquina.
Fazer rasgos: com a opção marcada os rasgos cadastrados serão gerados nos programas de máquina.
Fazer usinagem: com a opção marcada as usinagens cadastradas serão geradas nos programas de máquina.
Fazer usinagens de perfil: máquina está habilitada para fazer usinagem de perfil.
Distância do campo de uso de variável no eixo X: distância do final da peça no eixo X, que determina a área (área azul na imagem) onde operações devem levar variável do tamanho da peça menos a distância da operação em consideração ao fim.

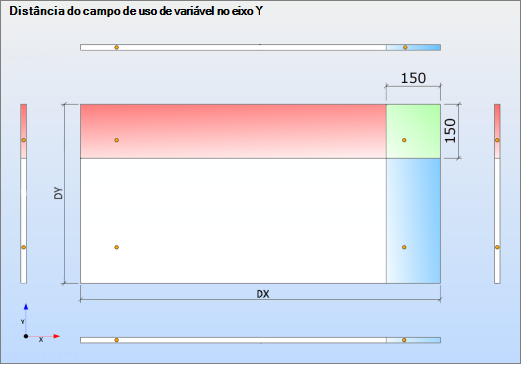

Distância do campo de uso de variável no eixo Y: distância do final da peça no eixo Y, que determina a área (área vermelha na imagem) onde operações devem levar variável do tamanho da peça menos a distância da operação em consideração ao fim.

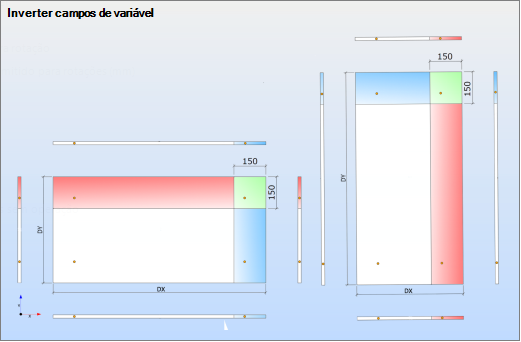

Inverter campos de variável: ao marcar está opção, quando uma peça rotacionada é gerada, os campos invertem conforme imagem.
Alinhar pela face: define se na geração dos programas é considerada a face de alinhamento cadastrada em cada peça. Se sim esta face será alinhada conforme a configuração selecionada. Para mais informações clique aqui.
Considerar sentidos do veio: considerar sentido do veio ao gerar os programas Nesting.
Descontar espessura da borda: define se deve ou não descontar a espessura da borda.
Fazer Nesting: gerar programas para o Nesting.
Processos de usinagens:através do Plugin Builder, é possível criar e determinar tipos de processos para usinagens cadastrados na biblioteca, possibilitando assim, o uso de determinada ferramenta para determinada usinagem. Para mais informações cliqueaqui.
Usinar Contorno: define o contorno de quais peças serão gerados.
- Nenhum: usinagem de contorno não será gerada para nenhuma peça;
- Todos: usinagem de contorno será gerada para todas as peças;
- Apenas marcados: usinagem de contorno será gerada apenas para peças que possuem a propriedade Contorno Usinado habilitado no cadastro da biblioteca.
Validar a altura da fresa: valida se a altura da fresa condiz com a profundidade da passada e, ao criar o programa de máquina, verifica se é possível realizar operações com a altura da fresa cadastrada.
Sobrecorte
Somar sobrecorte da borda: considerar o valor de sobrecorte da borda cadastrado na peça.
Somar sobrecorte da chapa: considerar o valor de sobrecorte da chapa cadastrado na peça.
Nesting
Gerar peças finalizadas: se a opção for marcada, somente será gerado o contorno e as operações da face principal em um mesmo programa quando a peça não ter operações nas faces de topo. Caso a peça tenha operações na face de topo será gerado apenas o contorno em um programa e as operações em outro.
IMPORTANTE: Se a opção for desmarcada, será gerado o contorno e as operações da face principal no mesmo programa, independente de outras operações.
Caminho dos programas no arquivo Nesting: caminho onde os arquivos de Nesting gerados são salvos. Caso o caminho esteja em branco, os arquivos serão salvos no caminho escolhido, quando os programas de máquina forem feitos.
Não listar no arquivo csv do nesting, peças com área inferior a área informada: Marcando essa opção, os programas de peças com área inferior a informada ainda são gerados, porém, não são listados no arquivo nesting.
Aplicar função de estacionamento em programas da pasta Perfil: quando gerado o Nesting, é possível definir o comando de estacionamento nos programas da pasta Perfil. Para mais informações, clique aqui.
Tipo de Nesting: define qual motor Nesting será utilizado.
Máquina
Ordem de priorização: define a ordem de priorização das operações para geração de programas. Conforme a ordem indicada neste campo o plugin irá priorizar no programa A a opção selecionada.
Exemplo: Em uma peça que tenha furos em uma face e rasgos na outra face a ordem indicada neste campo irá determinar qual deles será priorizado no programa A.
Ferramenta de rasgo: ferramenta usada para rasgos. IMPORTANTE: esta opção fica disponível quando a opção Fazer rasgos estiver selecionada.
Ferramenta de usinagem: ferramenta usada para usinagem. IMPORTANTE: esta opção só fica disponível quando a opção Faz usinagem estiver selecionada.
Ferramenta de contorno: ferramenta usada para contorno.
Ordem de Operações: ordem que a máquina realiza as operações.
Exemplo: em uma peça que tenha furos e rasgos na mesma face a ordem indicada neste campo irá determinar a sequência em que eles serão executados pela máquina.
Ferramenta de usinagem de perfil: ferramenta de usinagem de perfil: esta opção só ficará disponível quando a opção Fazer usinagem de perfil estiver marcada. Mais informações clique aqui.
Arquivo .inf
Detalhar operações em todos programas: detalhar operações não realizadas no arquivo .inf em todos os programas (A,B,C....).
Gerar arquivo .inf de peças sem operação: Gerar arquivo .inf de peças sem operações.
Especificações Técnicas
Comprimento mínimo(X): comprimento mínimo da peça para que a máquina possa executar operações.
Deslocamento do cabeçote em X: deslocamento do cabeçote após as operações, para não ficar acima da peça, em milímetros. O valor setado será somado a medida (x) da peça, se esta soma ultrapassar o valor de deslocamento máximo do cabeçote em (x) será usado o valor de deslocamento máximo do cabeçote (x).
Deslocamento máximo do cabeçote em X: valor máximo que o cabeçote pode deslocar em (x) após as operações.
Espessura máxima (Z): espessura máxima da peça para que a máquina possa executar operações.
Espessura mínima (Z): espessura mínima da peça para que a máquina possa executar operações.
Largura mínima (Y): largura mínima da peça para que a máquina possa realizar operações.
Furos
Broca para furação normal: tipo de broca para furações – Broca Normal ou cônica.
Broca para furação passante: tipo de broca para furações passantes – Broca Normal ou cônica.
Broca para furação de marcação: tipo de broca para furação de marcação – Broca Normal ou cônica.
Ângulo da extremidade da broca para furação passante: determine o ângulo da extremidade da broca para uso de furações passantes. (de 25 até 90 graus).
Folga da broca na furação passante (mm): determine a folga da broca para uso em furações passantes.
Diâmetro horizontal máximo (mm): diâmetro máximo das brocas horizontais.
Diâmetro mínimo de furação: diâmetro mínimo de furações.
Diâmetro vertical máximo (mm): diâmetro máximo das brocas verticais.
Número de brocas horizontais (X): quantidade de brocas, para cada face horizontal, presente na máquina.
Número de brocas laterais (Y): quantidade de brocas, para cada face lateral, presente na máquina.
Número de brocas verticais (Z): quantidade de brocas verticais presentes na máquina.
Profundidade máxima da furação: profundidade máxima que a broca pode furar.
Tipo de brocas: define os códigos usados para cada tipo de broca. Os códigos são definidos nos campos, tipo da broca escareadora, tipo da broca lança, tipo da broca normal e tipo da broca normal grande.
Rasgos
Espessura máxima do rasgo: espessura máxima do rasgo (ranhura).
Espessura mínima do rasgo: espessura mínima do rasgo (ranhura).
Profundidade máxima do rasgo: profundidade máxima do rasgo (ranhura) em milímetros.
Usinagens
Executar usinagens de múltiplas passadas em um único comando de usinagem: habilita o comando de múltiplas passadas em um único comando.
Passada invertida: passada invertida usada em operações de saída em lado com borda.
- Nenhuma: a fresa vai seguir o percurso normal da usinagem entrando em uma borda e saindo na outra.
- Uma passada: a fresa vai entrar em uma das bordas da peça realizando apenas uma pequena entrada. Em seguida a fresa irá subir, ir para a outra extremidade da usinagem, e então seguir o percurso normal da usinagem.
- Passada dupla: a fresa vai entrar em uma das bordas da peça realizando apenas uma pequena entrada e retornará ao ponto inicial. Em seguida a fresa irá subir, ir para a outra extremidade da usinagem, e então seguir o percurso normal da usinagem.
Tipo de Usinagem: define o comportamento de usinagens passantes. Padrão segue o cadastro da operação:
- Forçar esvaziamento: remove todo o material.
- Forçar contorno: realiza apenas o contorno da operação.
