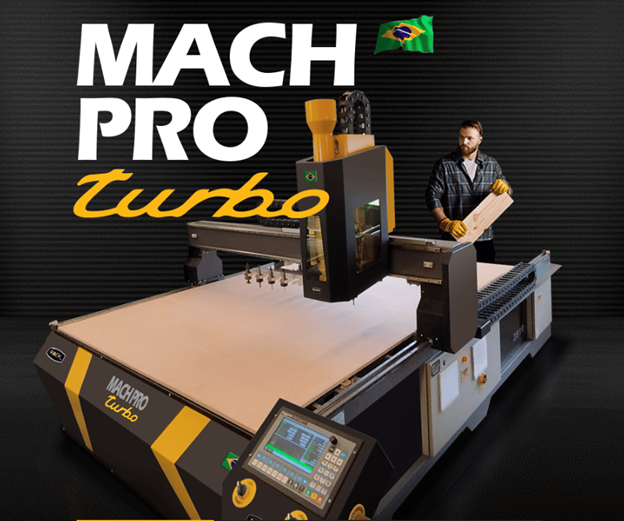

Fabricante: Mach
Máquina: Pro turbo DDCS Expert
Tipo: Router CNC
Extensão de arquivo: .TAP
Disponível a partir da versão: Plugin Builder 1.60.21.0
Principais características
- Perfuração
- Canais
- Usinagem
- Contorno externo
- Nesting
Configurações
Para verificar as configurações sobre Máquinas CNC, clique aqui.

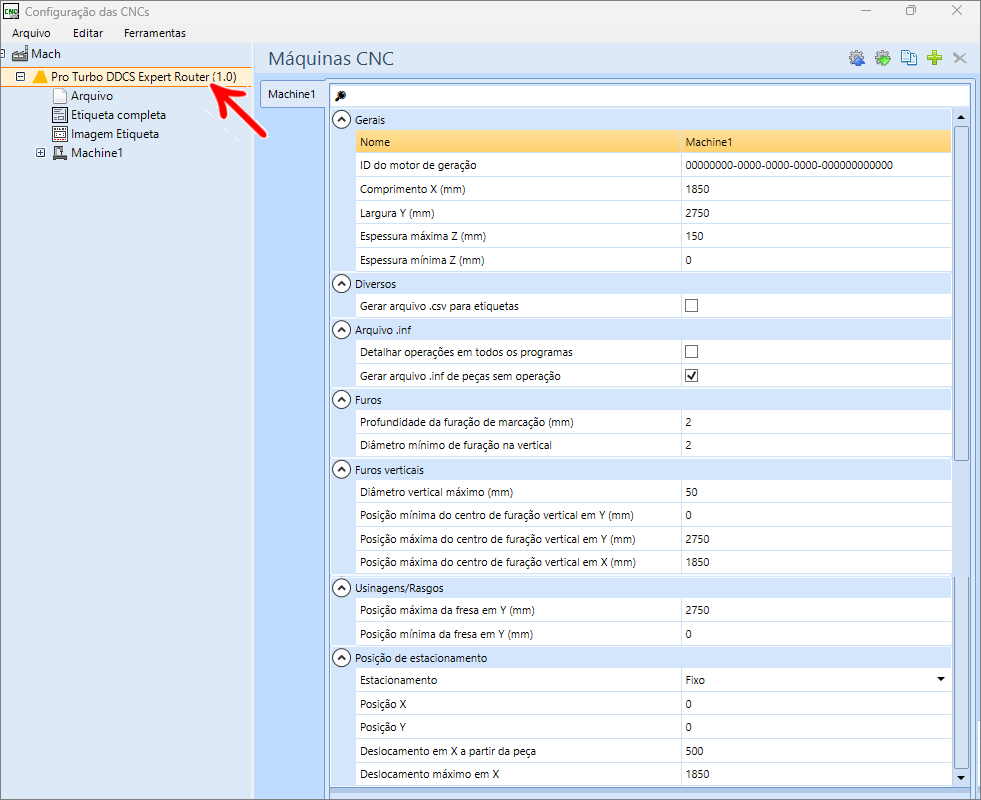

Máquina 1
Gerais
Nome: defina o nome para a máquina.

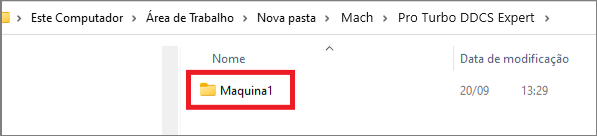

IMPORTANTE: O nome definido neste campo altera também o nome da pasta onde serão salvos os arquivos gerados.
ID do motor de geração: ID do motor de geração da máquina;
Comprimento X (mm): comprimento da máquina.
Largura Y (mm): largura da máquina.
Espessura máxima Z (mm): Espessura máxima da peça que a máquina pode executar operações;
Espessura mínima Z (mm): Espessura mínima da peça para que a máquina possa executar operações;
Diversos
Gerar arquivo .csv para etiquetas: determina se o arquivo .csv de etiquetas é gerado ou não.
Arquivo .inf
Detalhar operações em todos os programas: detalhar operações não realizadas no arquivo .inf em todos os programas (A, B, C,...);
Gerar arquivo .inf de peças sem operação: gerar arquivo .inf de peças sem operações.
Furos
Profundidade da furação de marcação (mm): profundidade máxima para ser considerada furação de marcação. Quando furo for menor ou igual será automaticamente considerado furo de marcação.
Diâmetro mínimo de furação na vertical: diâmetro mínimo de furação na vertical em milímetros.
Furos Verticais
Diâmetro vertical máximo (mm): diâmetro máximo das brocas verticais.
Posição mínima do centro de furação vertical em Y (mm): posição mínima do centro dos furos
Posição máximo do centro de furação vertical em Y (mm): posição máxima do centro dos furos
Posição máximo do centro de furação vertical em X (mm): posição máxima do centro dos furos verticais no eixo (X), que as brocas verticais podem operar.
Usinagens \ Rasgos
Posição máxima de fresa em Y (mm): posição máxima da fresa em Y.
Posição mínima da fresa em Y (mm): posição mínima da fresa em Y.
Posição de estacionamento
Estacionamento: define o tipo de estacionamento para o cabeçote da máquina
Posição X: posição X para o estacionamento do cabeçote da máquina.
Posição Y: posição Y para o estacionamento do cabeçote da máquina.
Deslocamento em X a partir da peça: deslocamento do cabeçote após as operações, para não ficar acima da peça, em milímetros. O valor setado será somado a medida (X) da peça, se esta soma ultrapassar o valor permitido, será considerado o deslocamento máximo do cabeçote em (X).
Deslocamento máximo em X: valor máximo que o cabeçote pode deslocar em (X) após as operações.

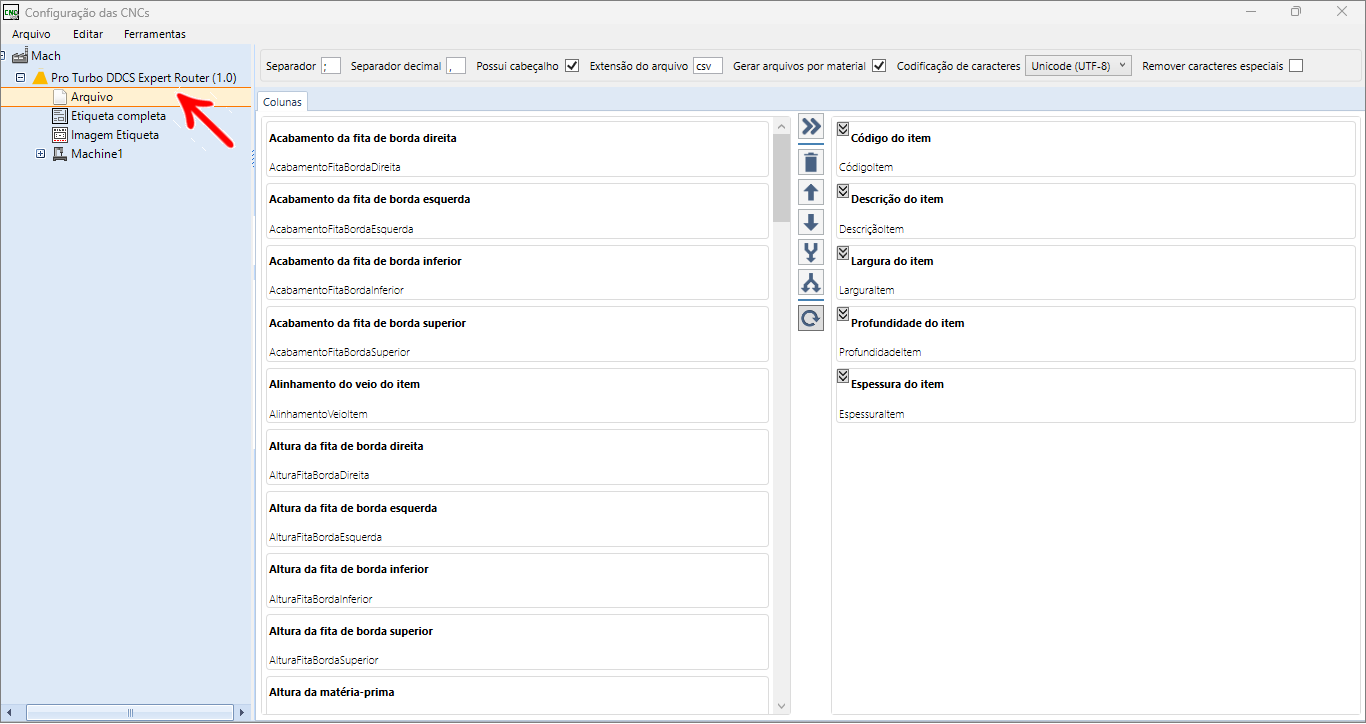

Arquivo
Itens padrão na exportação para serem executados, não se faz necessário adicionar mais itens pois a leitura é feita somente dos itens pré-cadastrados.

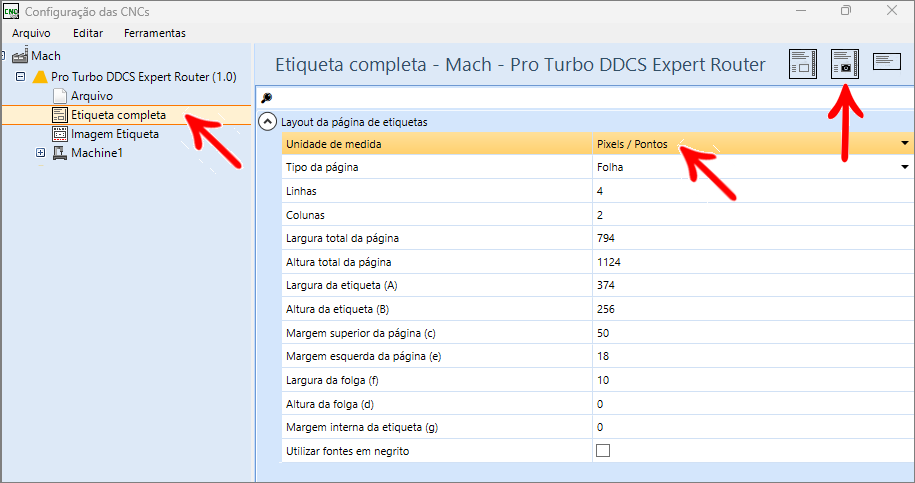

Etiqueta Completa
Pode ser utilizado a unidade de medida em milímetros ou pixels/pontos, e sua configuração pode ser feita para folha ou bobina.
Layout da página de etiquetas
Unidade de medida: convenção utilizada para representar dimensões em Pixels/Pontos ou em milímetros.
Tipo de página: define se será folha ou bobina.
Linhas: define quantas linhas há na página.
Colunas: define quantas colunas há na página.
Largura total da página: define a largura total da página.
Altura total da página: define a altura total da página.
Largura da etiqueta (A): define a largura da etiqueta.
Altura da etiqueta (B): define a altura da etiqueta.
Margem superior da página (c): define a margem superior da página.
Margem esquerda da página (e): define a margem esquerda da página.
Largura da folga (f): define a distância entre uma etiqueta e outra na horizontal.
Altura da folga (d): define a distância entre uma etiqueta e outra na vertical.
Margem interna da etiqueta (g): define a margem interna da etiqueta.
Utilizar fontes em negrito: define se a fonte será utilizada em negrito.

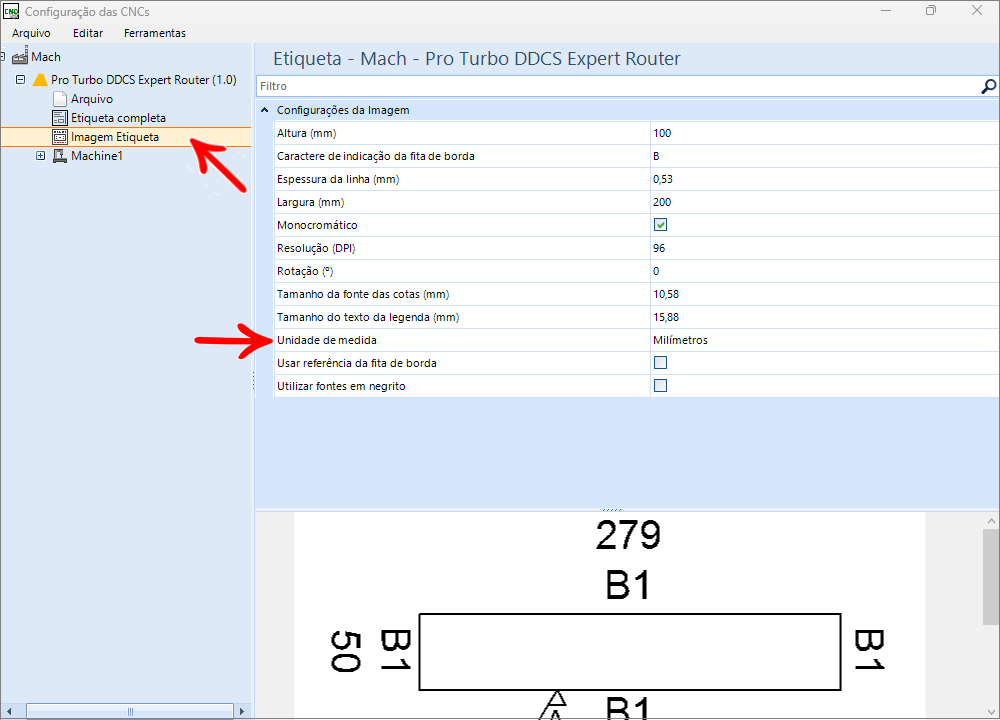

Imagem Etiqueta
Configuração do tamanho da etiqueta, pode ser utilizada a unidade milímetros ou pixels.

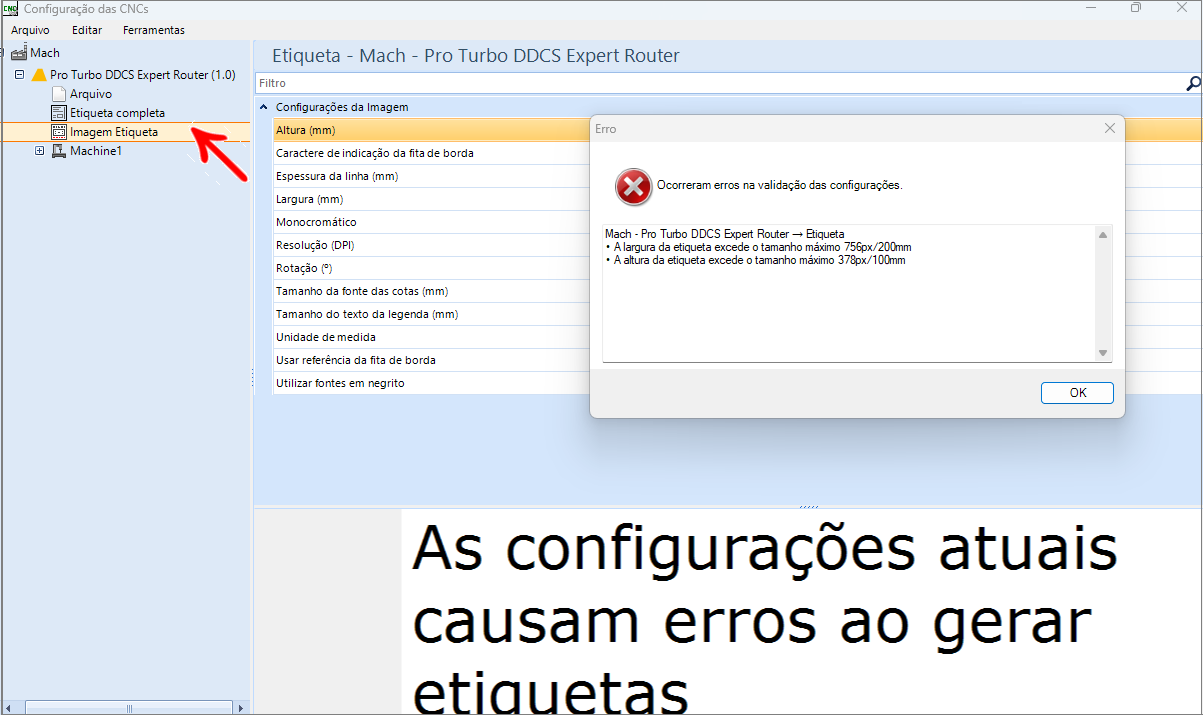

IMPORTANTE: Deve-se respeitar a medida máxima da etiqueta, os itens que a compõe não são configuráveis bem como seu modelo.
Ferramentas
Brocas
Propriedades
Código: código da ferramenta.
Nome: nome da ferramenta.
Diâmetro (mm): diâmetro da ferramenta.
Altura da Ferramenta (mm): define a altura da ferramenta.
Profundidade da passada (mm): define a profundidade da passada da ferramenta.
Tipo da broca: define o tipo da broca, normal ou cônica.
Ângulo da perfuração (mm): ângulo da perfuração em milímetros.
Compensação de perfuração passante (mm): compensação de perfuração passante em milímetros.
Velocidade de deslocamento de entrada/ataque - FA (units/min): velocidade de deslocamento de entrada/ataque - FA (units/min).
Velocidade de deslocamento de corte - FC (units/min): velocidade de deslocamento de corte - FC (units/min).
Velocidade de rotação - S (rpm): velocidade de rotação - S (rpm)
Face de utilização: define em quais faces a ferramenta pode ser utilizada.
Sentido da rotação: define o sentido de rotação da ferramenta.

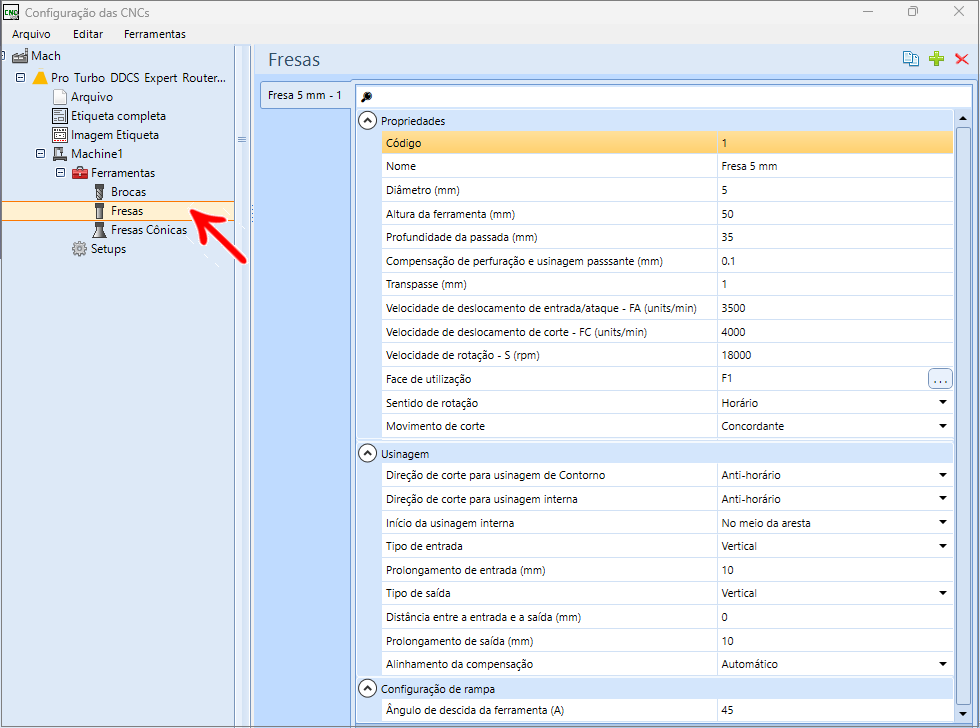

Fresas
Propriedades
Código: código da ferramenta.
Nome: nome da ferramenta
Diâmetro (mm): diâmetro da ferramenta.
Profundidade da passada (mm): profundidade das passadas da ferramenta.

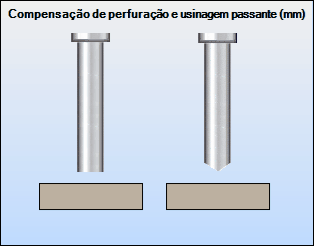

Compensação de perfuração e usinagem passante (mm): compensação da perfuração e usinagem da peça.
Transpasse (mm): transpasse entre as passadas da ferramenta para evitar sobra de material.
Velocidade de deslocamento de entrada/ataque - FA (units/min): define a velocidade de deslocamento de entrada/ataque - FA da broca.
Velocidade de deslocamento de corte - FC (units/min): define a velocidade de deslocamento de corte - FC da broca.
Velocidade de rotação - S (rpm): define a velocidade de rotação - S da broca.
Face de utilização: define em quais faces à ferramenta pode ser utilizada.
Sentido de rotação: define o sentido de rotação da ferramenta, sentido horário ou sentido anti-horário.
Movimento de corte: define o movimento de corte da ferramenta, sendo movimento Concordante, Discordante ou Ambos.
Usinagem

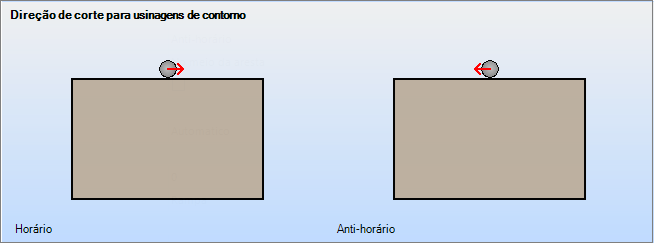

Direção de corte para usinagens de contorno: define se a usinagem de contorno tem de ser feita no sentido horário ou anti-horário.

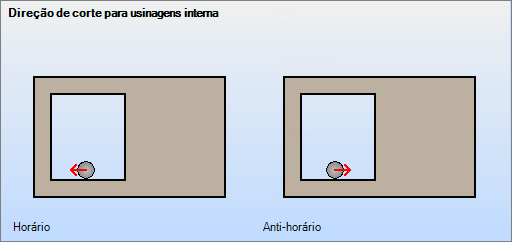

Direção de corte para usinagem interna: define se a usinagem interna tem de ser feita no sentido horário ou anti-horário.
Início da usinagem interna: define onde é o início da usinagem interna, em um dos cantos ou no meio de uma aresta da usinagem.

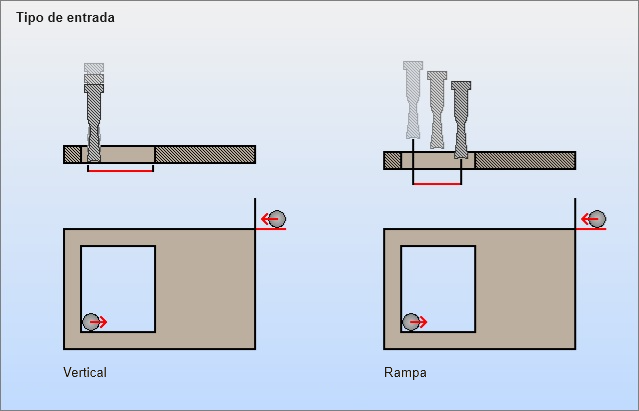

Tipo de entrada: define o tipo de entrada da ferramenta.
- Circular: neste tipo a ferramenta desce fora da peça e então começa a cortar tangencialmente antes de entrar na peça.
- Vertical: neste tipo a ferramenta desce verticalmente sobre a peça e começa o corte.
-
Rampa: neste tipo a ferramenta desce fazendo uma rampa até atingir a profundidade máxima da operação.
Prolongamento de entrada (mm): define o tipo de entrada da ferramenta.
Tipo de saída: define o tipo de saída da ferramenta.
Distância entre a entrada e a saída (mm): é aconselhável que este valor seja maior que zero para que o corte não deixe nenhum fragmento (rebarba).
Prolongamento de saída (mm): define o prolongamento da saída da ferramenta, após terminar a usinagem/contorno.
Alinhamento de compensação: define se a ferramenta tem uma compensação, Automático, Centro, Esquerda ou Direita conforme sentido da opção Direção de corte para usinagem de contorno. Para mais informações, clique aqui.

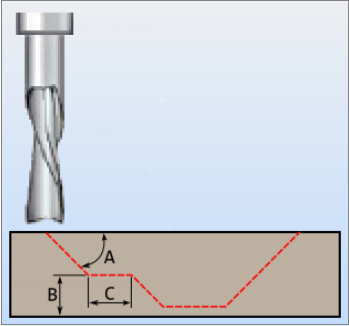

Configuração de rampa
Ângulo de descida da ferramenta (A): o ângulo de descida da ferramenta definido pela cota A.

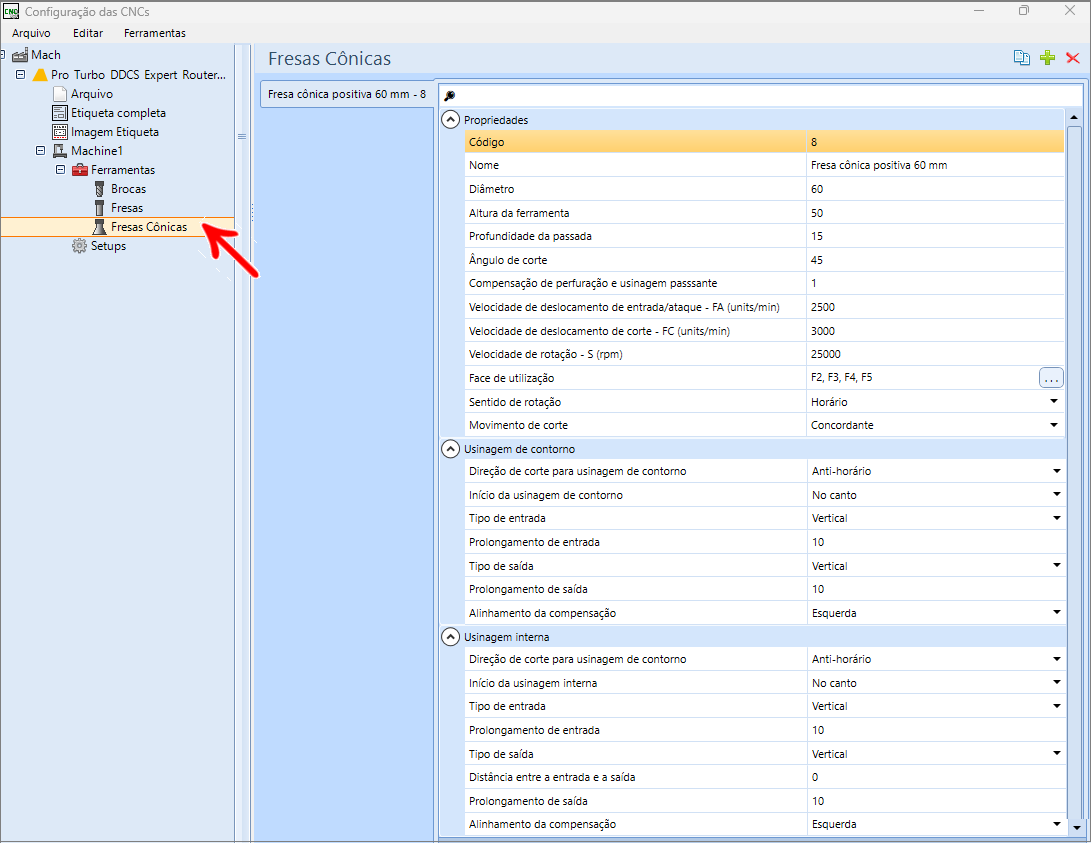

Fresas Cônicas
As fresas cônicas são utilizadas para execução de usinagens de perfil.
Propriedades
Código: o código definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Nome: o nome definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Diâmetro (mm): diâmetro da ferramenta.

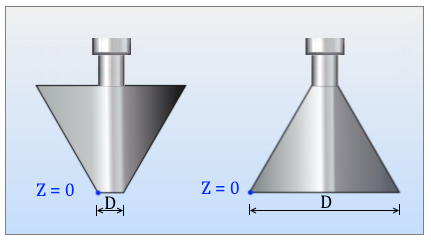

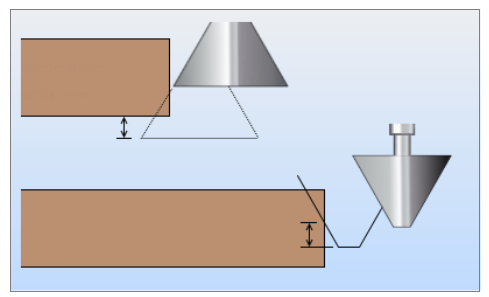

IMPORTANTE: na imagem abaixo, em azul representa o ponto zero da ferramenta.
Altura da ferramenta (mm): altura da ferramenta.
Profundidade da passada: profundidade das passadas da ferramenta.

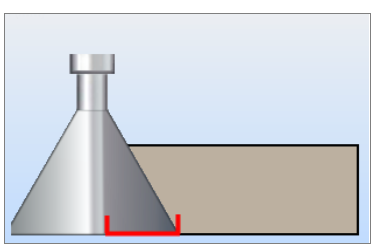

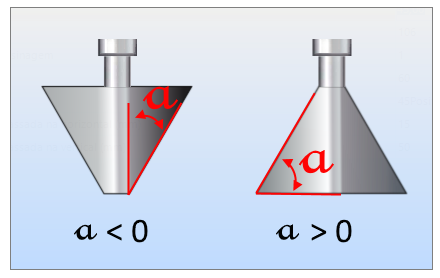

Ângulo de corte: ângulo de corte da ferramenta.
Compensação de perfuração e usinagem passante (mm): compensação de perfuração e usinagem passante. Para mais informações, clique aqui.
Velocidade de deslocamento de entrada/ataque - FA (units/min): define a velocidade de deslocamento de entrada/ataque - FA da broca.
Velocidade de deslocamento de corte - FC (units/min): define a velocidade de deslocamento de corte - FC da broca.
Velocidade de rotação - S (rpm): define a velocidade de rotação - S da broca.
Face de utilização: define em quais faces à ferramenta pode ser utilizada.
Sentido de rotação: define o sentido de rotação da ferramenta, sentido horário ou sentido anti-horário.
Movimento de corte: define o movimento de corte da ferramenta, sendo movimento Concordante, Discordante ou Ambos.
Usinagem de contorno
Direção de corte para usinagens de contorno: define se a usinagem de contorno tem de ser feita no sentido horário ou anti-horário.
Direção de corte para usinagens interna: define se a usinagem interna tem de ser feita no sentido horário ou anti-horário.
Início da usinagem interna: define onde é o início da usinagem de contorno interna, em um dos cantos ou no meio de uma das arestas da usinagem.
Tipo de entrada: define qual será o tipo de entrada da ferramenta.
Prolongamento de entrada (mm): define qual o prolongamento de entrada da ferramenta em mm.
Tipo de saída: define qual o tipo de saída da ferramenta.
Prolongamento de saída (mm): prolongamento de saída depois de terminar a usinagem.
Alinhamento da compensação: define se a ferramenta tem uma compensação, Automático, Centro,
Usinagem interna
Direção de corte para usinagens de contorno: define se a usinagem de contorno tem de ser feita no sentido horário ou anti-horário.

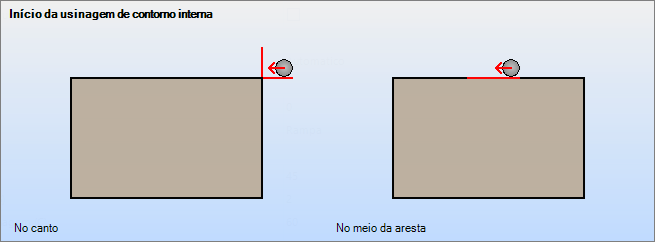

Início da usinagem interna: define onde é o início da usinagem de contorno interna, em um dos cantos ou no meio de uma das arestas da usinagem.
Tipo de entrada: define o tipo de entrada da ferramenta.
Prolongamento de entrada (mm): define o tipo de entrada da ferramenta.
Tipo de saída: define o tipo de saída da ferramenta.
Distância entre a entrada e a saída (mm): é aconselhável que este valor seja maior que zero para que o corte não deixe nenhum fragmento (rebarba).
Prolongamento de saída (mm): define o prolongamento da saída da ferramenta, após terminar a usinagem/contorno.
Alinhamento da compensação: define se a ferramenta tem uma compensação, Automático, Centro, Esquerda ou Direita conforme sentido da opção Direção de corte para usinagem de contorno. Para mais informações, clique aqui.

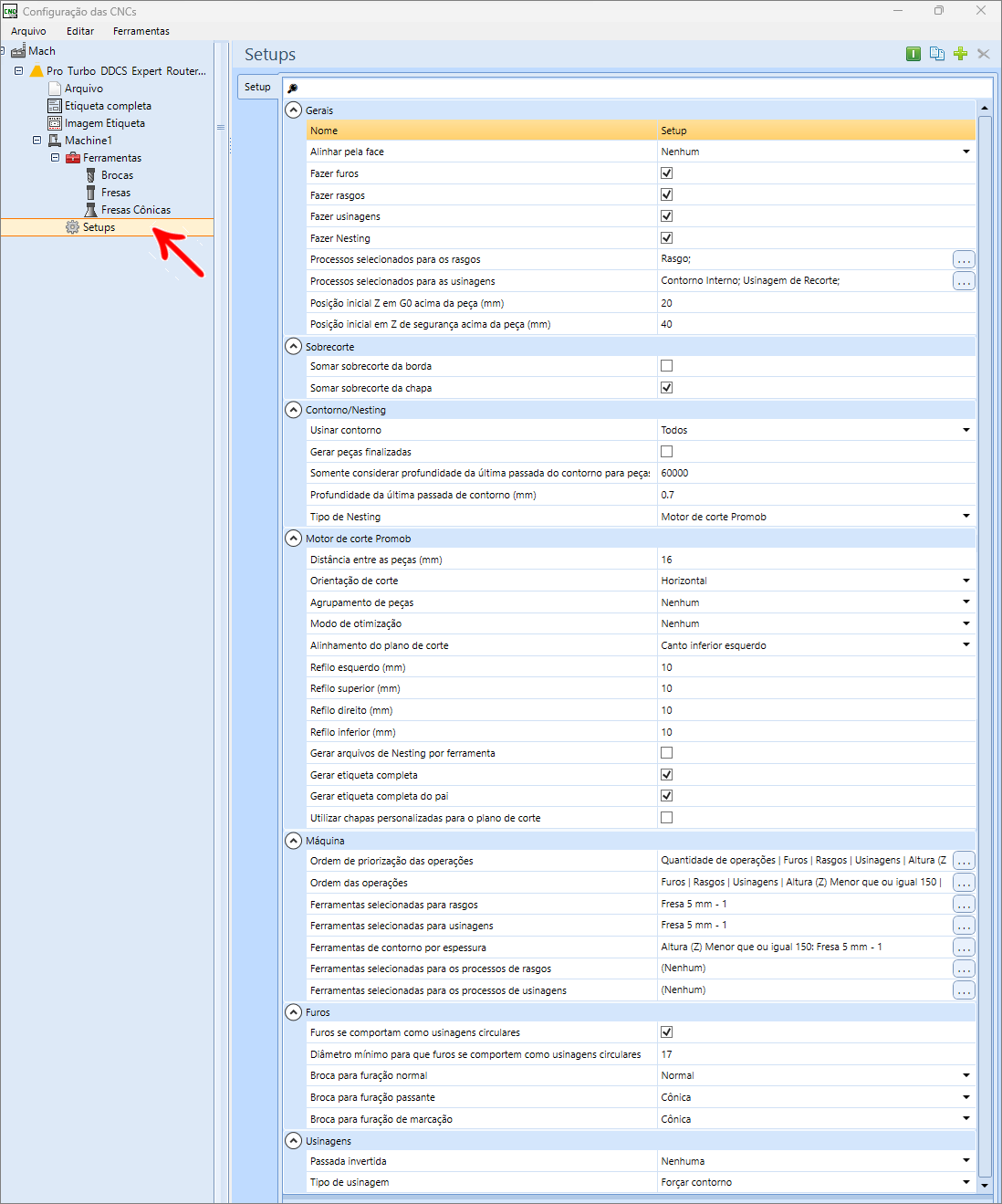

Setup
Gerais
Nome: nome do setup da máquina.

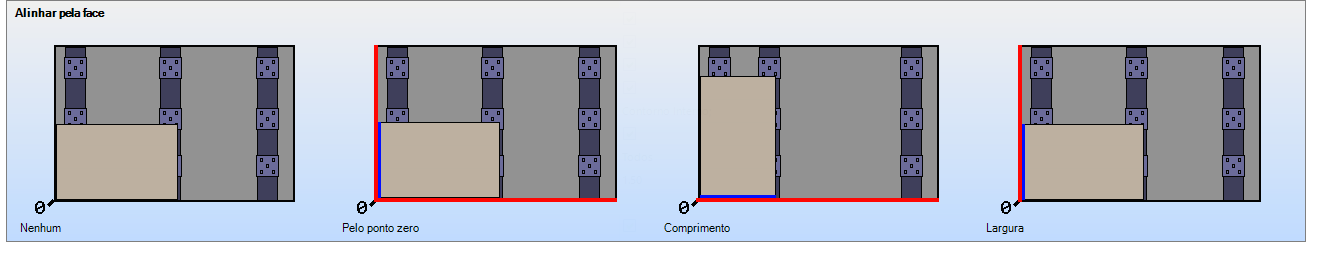

Alinhar pela face: define se na geração dos programas é considerada a face de alinhamento cadastrada em cada peça. Se sim esta face será alinhada conforme a configuração selecionada.
Fazer furos: máquina está habilitada para fazer furos.
Fazer rasgos: máquina está habilitada para fazer rasgos.
Fazer usinagem: máquina está habilitada para fazer usinagem.
Fazer Nesting: máquina está habilitada para fazer nesting.
Processos selecionados para os rasgos: como a máquina processa os rasgos.
Processos selecionados para as usinagens: como a máquina processa as usinagens.
Posição inicial Z em G0 acima da peça (mm): posição inicial Z em G0 acima da peça, em milímetros.
Posição inicial em Z de segurança acima da peça (mm): posição inicial em Z de segurança acima da peça, em milímetros.
Sobrecorte
Somar sobrecorte da borda: considerar o valor de sobrecorte da borda cadastrado na peça.
Somar sobrecorte da chapa: considerar o valor de sobrecorte da chapa cadastrado na peça.
Contorno/Nesting
Usinar contorno: define quais dos contornos devem ser executados.
Gerar peças finalizadas: caso esta opção esteja marcada, somente será gerado o contorno e as operações da face principal em um mesmo programa se a peça não tiver operações nas faces de topo. Caso a peça tenha operações na face de topo será gerado apenas o contorno em um programa e as operações em outro. Caso esta opção esteja desmarcada, será gerado o contorno e as operações da face principal no mesmo programa, independente de outras operações.
Somente considerar profundidade da última passada do contorno para peças com área inferior a: define a área máxima em mm², da peça para que seja feita a última passada do contorno. Peças com área maior do que a definida não irão considerar o valor definido para a última passada.
Profundidade da última passada de contorno (mm): define a profundidade da última passada do contorno, em milímetros.
Tipo de Nesting: define qual motor de Nesting será utilizado.
Motor de corte Promob
Distância entre as peças (mm): distância entre as peças posicionadas no plano de corte, em milímetros.
Orientação de corte: define a orientação do corte das peças no plano de corte.
Agrupamento de peças: define o agrupamento das peças no plano de corte.
Modo de otimização: define o modo de otimização do plano de corte.
Alinhamento do plano de corte: define o alinhamento do plano de corte.
Refilo esquerdo (mm): tamanho do refilo esquerdo, em milímetros.
Refilo superior (mm): tamanho do refilo superior, em milímetros.
Refilo direito (mm): tamanho do refilo direito, em milímetros.
Refilo inferior (mm): tamanho do refilo inferior, em milímetros.
Gerar arquivos de Nesting por ferramenta: indica se os arquivos de Nesting devem ou não serem separados por ferramenta.
Gerar etiqueta completa: indica se as etiqueta completa da peça deve ou não ser gerada.
Gerar etiqueta completa do pai: indica se a etiqueta explodida do pai deve ou não ser gerada.

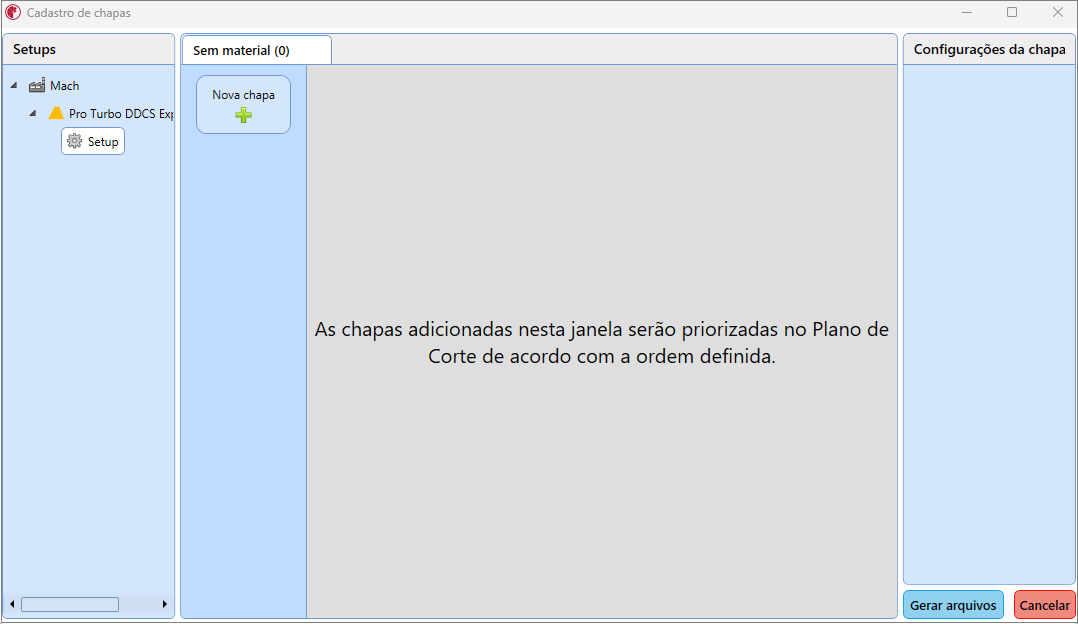

Utilizar chapas personalizadas para o plano de corte: indica se a janela de seleção de chapas personalizadas deve ou não ser exibida.
Máquina
Ordem de priorização: define a ordem de priorização das operações para geração de programas. Conforme a ordem indicada neste campo o plugin irá priorizar no programa A a opção selecionada.
Exemplo: Em uma peça que tenha furos em uma face e rasgos na outra face a ordem indicada neste campo irá determinar qual deles será priorizado no programa A.
Ordem de Operações: ordem que a máquina realiza as operações.
Exemplo: em uma peça que tenha furos e rasgos na mesma face a ordem indicada neste campo irá determinar a sequência em que eles serão executados pela máquina.
Ferramentas selecionadas para rasgos: ferramenta usada para rasgos.
Ferramentas selecionadas para usinagens: ferramenta usada para usinagem.
Ferramentas de contorno por espessura: ferramenta utilizada para fazer contornos.
Ferramentas selecionadas para os processos de rasgos: ferramenta utilizada para operações vinculadas ao processo de rasgo. Para mais informações, acesse aqui.
Ferramentas selecionadas para os processos de usinagens: ferramenta utilizada para operações vinculadas ao processo de rasgo. Para mais informações, acesse aqui.
Furos
Furos se comportam como usinagens circulares: define o comportamento da broca nas usinagens circulares. Para mais informações, acesse aqui.
Diâmetro mínimo para que furos se comportem como usinagens circulares: as operações de furos de todas as peças que tiverem diâmetro igual ou superior ao valor definido, são convertidas em usinagens circulares.
Broca para furação normal: tipo de broca para furações – Broca Normal, Lança ou escareador.

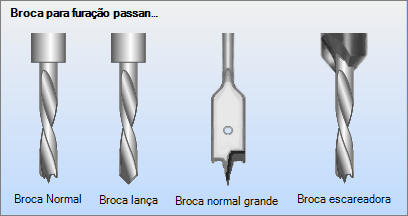

Broca para furação passante: tipo de broca para furações passantes – Broca Normal, Lança ou escareador.
Broca para furação de marcação: tipo de broca para furação de marcação – Broca Normal, Lança ou escareador.
Usinagens

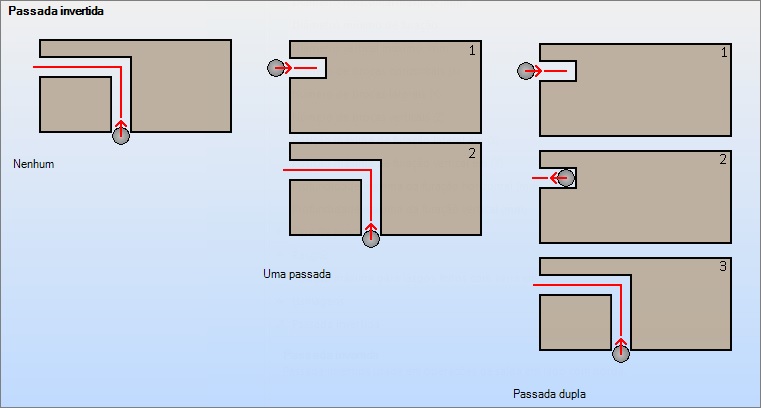

Passada invertida: passada invertida usada em operações de saída em lado com borda.
- Nenhum: A fresa vai seguir o percurso normal da usinagem entrando em uma borda e saindo na outra.
- Uma passada: A fresa vai entrar em uma das bordas da peça, realizando apenas uma pequena entrada. Em seguida a fresa irá subir, ir para a outra extremidade da usinagem, e então seguir o percurso normal da usinagem.
- Passada dupla: A fresa vai entrar em uma das bordas da peça realizando apenas uma pequena entrada e retornará ao ponto inicial. Em seguida a fresa irá subir, ir para a outra extremidade da usinagem, e então seguir o percurso normal da usinagem.
Tipo de usinagem: define o comportamento de usinagens passantes. Padrão segue o cadastro da operação:
- Forçar esvaziamento: remove todo o material;
- Forçar contorno: realiza apenas o contorno da operação.
