Verifique abaixo as especificações e configurações disponíveis no plugin Emmegi Soft STD - Aluminum:
Disponível a partir da versão: Plugin Builder 1.60.23.3
Tipo de máquina: Cortes e Usinagens de Alumínio
Fabricante: Emmegi Soft
Extensão do arquivo gerado: .INI
Manual: manual disponibilizado pelo fabricante, clique aqui.
IMPORTANTE:
- Para que o programa funcione corretamente, ao gerar operações nessa máquina, todas as operações devem estar configuradas.
- Todas as usinagens devem ter um processo vinculado a elas.
- Todos os processos devem estar habilitados no Setup e com uma macro digitada no Setup. Para mais informações, clique aqui.
Principais características
- Cortes
- Usinagens
Configurações
Para verificar as configurações sobre Máquinas, clique aqui.

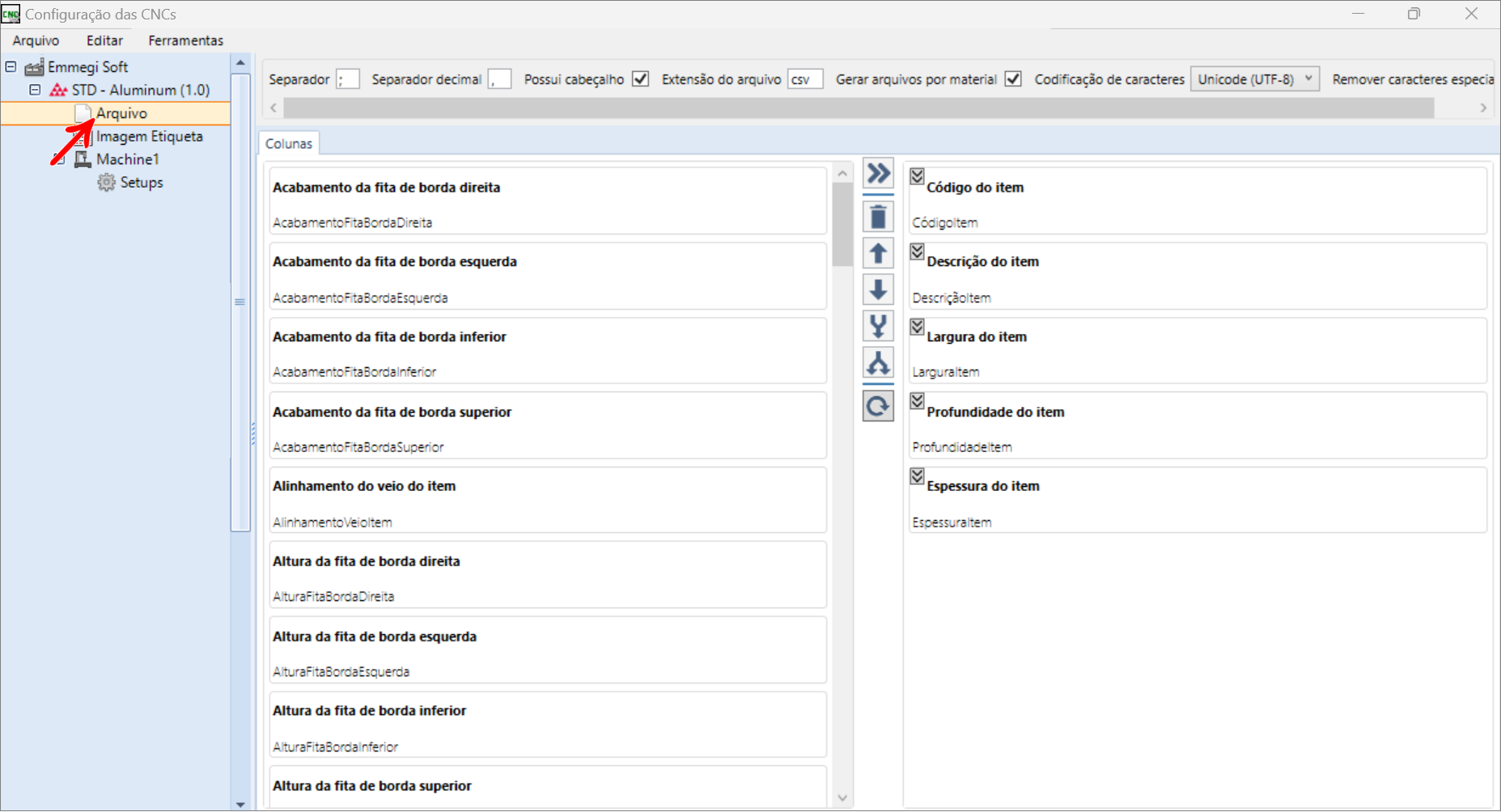

Arquivo
Itens padrão na exportação para serem executados, não se faz necessário adicionar mais itens, pois a leitura é feita somente dos itens pré-cadastrados.
Imagem da Etiqueta
Para verificar as configurações sobre Etiquetas de Máquinas, clique aqui.

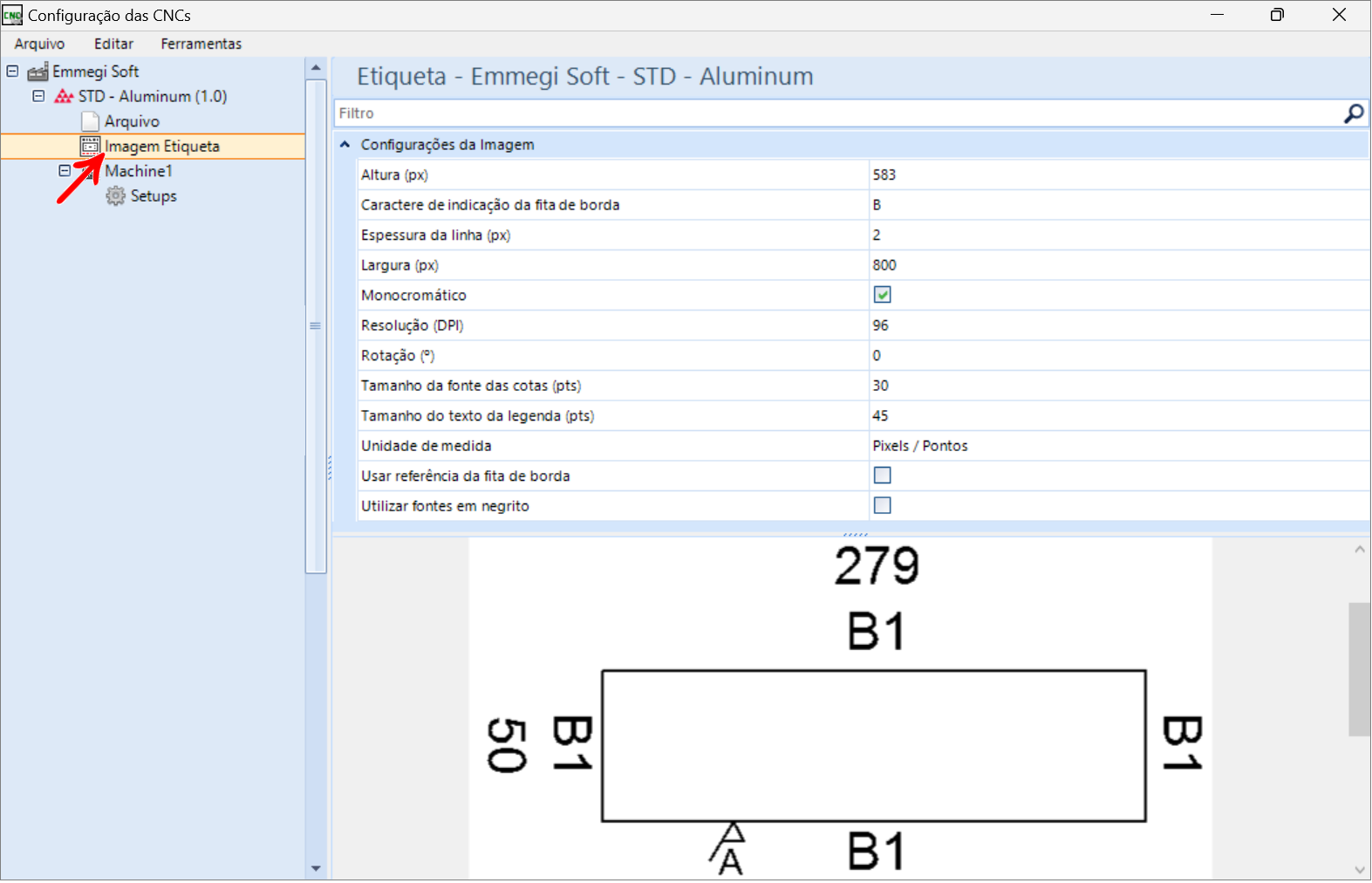

Configurações da Imagem
Altura (px): determina a altura da imagem.
Caractere de indicação da fita de borda: caractere exibido na legenda da etiqueta informando onde esta a borda da peça.
Espessura da linha (px): determina a espessura da linha da imagem.
Largura (px): determina a largura da imagem.
Monocromático: se habilitado a imagem será enviado no modo preto e branco.
Resolução (DPI): medida utilizada pelos fabricantes de impressora para determinar a resolução da imagem impressa. O valor deverá estar entre 96 e 203.
Rotação (°): define a rotação da imagem em graus.
Tamanho da fonte das cotas (pts): define o tamanho da fonte utilizada nas cotas da peça.
Tamanho do texto da legenda (pts): define o tamanho da fonte utilizada nas cotas da peça
Unidade de medida: unidade de medida determinada para representar dimensões em Pixels, Pontos ou Milímetros.
Usar referência da fita de borda: utiliza a referência da fita de borda na imagem gerada.
IMPORTANTE: essa operação é restrita, somente o suporte técnico pode fazer alterações. Para mais informações clique aqui.
Utilizar fontes em negrito: define se a escrita é gerada em negrito.

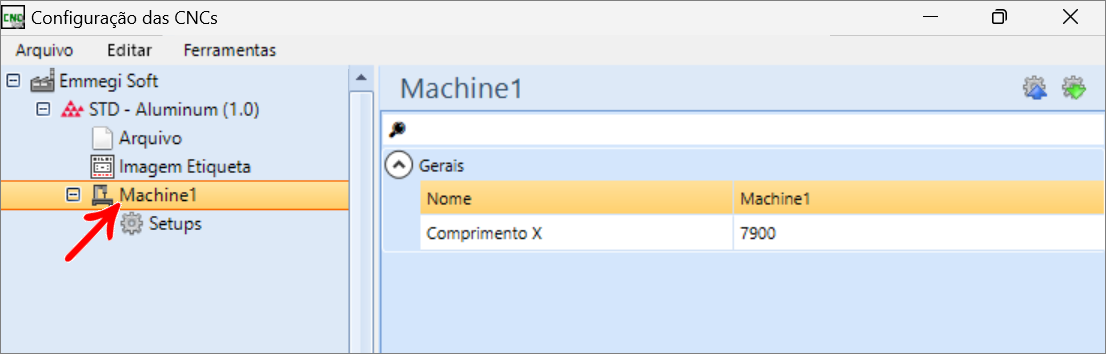

Máquina 1
Gerais
Nome: defina o nome para a máquina.

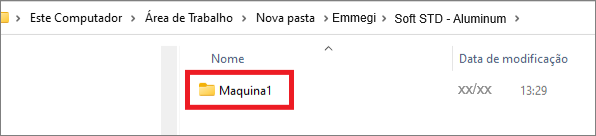

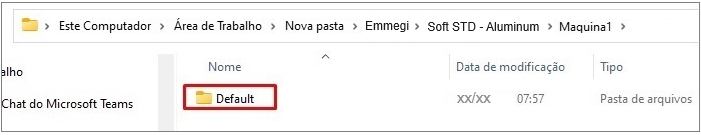

IMPORTANTE: O nome definido neste campo altera também o nome da pasta onde serão salvos os arquivos gerados.
Comprimento X (mm): comprimento da máquina.

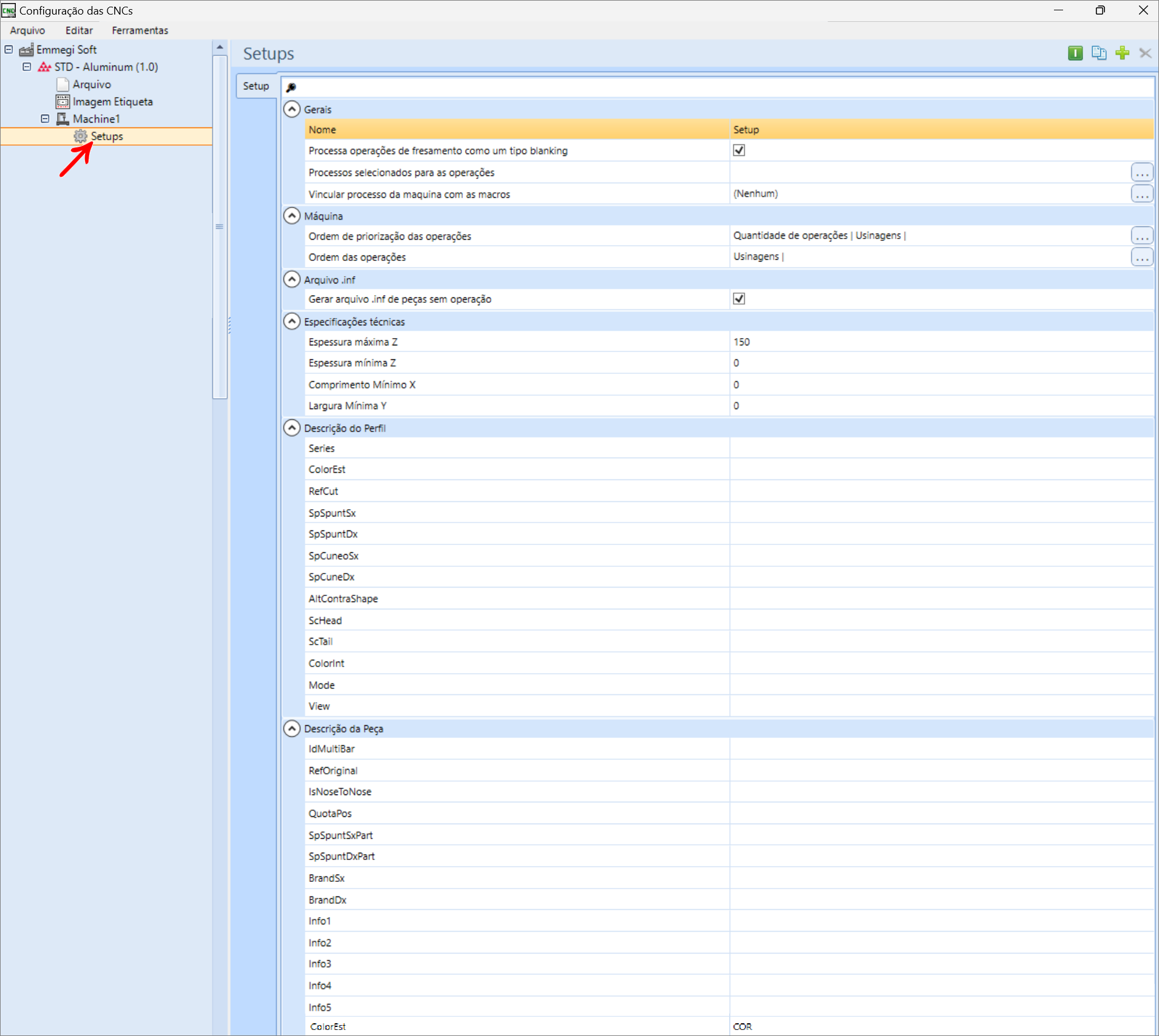

Setup
Gerais
Nome: nome do setup da máquina.
Processa operações de fresamento como um tipo blanking: ao selecionar este campo, as operações geradas serão tratadas como tipo blanking no programa de máquina.
Processos selecionados para as operações: este campo mostra todos os processos cadastrados na biblioteca. Para cada processo, existem duas opções: Habilitado e Não Habilitado.
- Se a opção Habilitado for selecionada, esse processo será mostrado no campo abaixo, Vincular processo da máquina com as macros, que será explicado a seguir.
- Se a opção Não Habilitado for selecionada, a operação que tiver esse processo vinculado não será incluída no programa de máquina.
Vincular processo da máquina com as macros: para todos os processos que aparecerem nesta tela, deve ser digitada uma macro que vincule os processos às macros cadastradas no software. A macro digitada neste campo será incluída na operação que estiver vinculada ao processo no programa de máquina. Se nenhuma macro for digitada, a operação não será incluída no programa.
Máquina
Ordem de priorização das operações: define a ordem de priorização das operações para geração de programas. Conforme a ordem indicada neste campo o plugin irá priorizar no programa A a opção selecionada.
Exemplo: Em uma peça que tenha furos em uma face e rasgos na outra face à ordem indicada neste campo irá determinar qual deles será priorizado no programa A.
Ordem das Operações: ordem que a máquina realiza as operações. Exemplo: em uma peça que tenha furos e rasgos na mesma face à ordem indicada neste campo irá determinar a sequência em que eles serão executados pela máquina.
Arquivo .inf
Gerar arquivo .inf de peças sem operação: gerar arquivo .inf de peças sem operações.
Especificações Técnicas
Espessura máxima (Z): espessura máxima da peça que a máquina pode executar operações.
Espessura mínima (Z): espessura mínima da peça que a máquina possa executar operações.
Comprimento mínimo (X): comprimento mínimo da peça para que a máquina possa executar operações.
Largura mínima (Y): largura mínima da peça para que a máquina possa realizar operações.
Descrição do Perfil e Descrição da Peça:
Todos os itens que estão em Descrição do Perfil e Descrição da Peça são referentes a informações do perfil de alumínio que será gerado. Para vincular essa informação ao perfil, é necessário incluir o atributo na peça conforme mostrado na documentação para suporte Catalog - Criar e configurar um atributo. Após adicionar esse atributo na peça, acesse o Setup e digite o nome do atributo em um dos campos abaixo, fazendo com que o valor do atributo fique na posição de um dos itens do campo abaixo.
Exemplo:

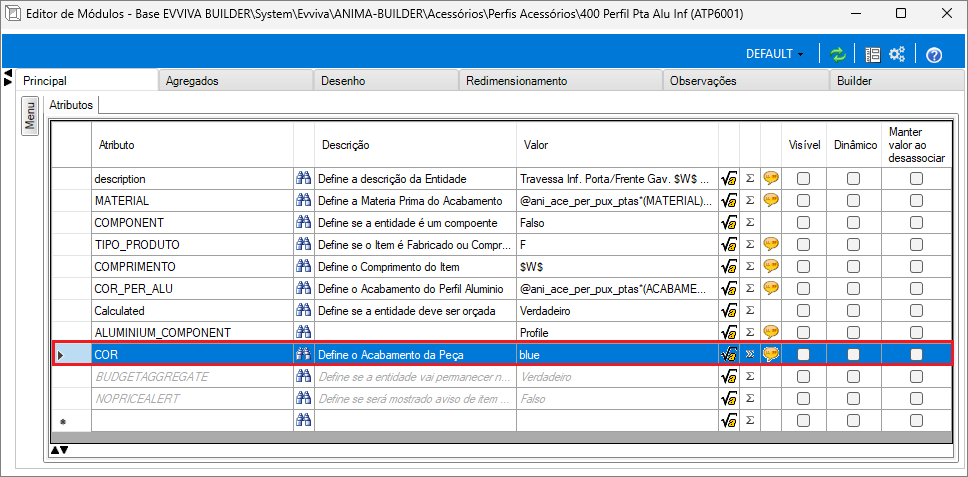

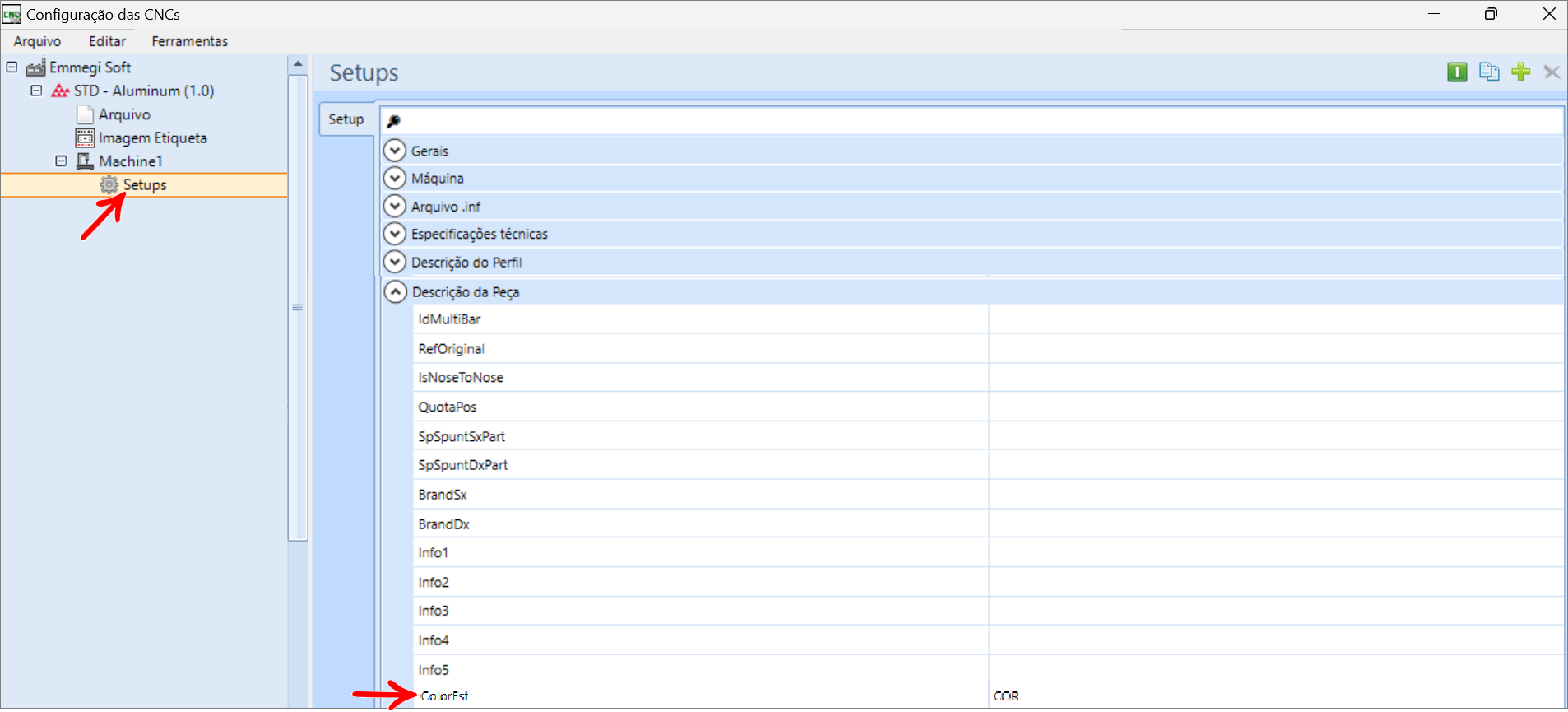

Nos atributos da peça no Catalog, adicione o atributo COR.
Em seguida, acesse o setup e adicione no campo referente a Cor o nome desse atributo.

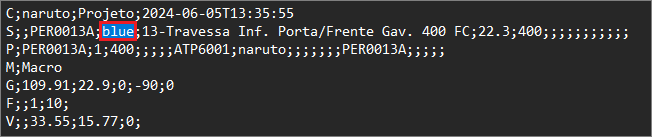

Com isso, o valor digitado em COR é exibido no programa.
Campos disponíveis para atributos:
Series: Série do perfil.
ColorEst: Tratamento externo do perfil.
RefCut: Altura do perfil em relação à qual o comprimento da peça é medido.
SpSpuntSx: Espessura da ponta esquerda.
SpSpuntDx: Espessura da ponta direita.
SpCuneoSx: Espessura da cunha esquerda.
SpCuneDx: Espessura da cunha direita.
AltContraShape: Altura do rebaixo utilizado para cortar o perfil.
ScHead: Folga na cabeça da barra usada para otimização.
ScTail: Espaço traseiro da barra usada para otimização.
ColorInt: Tratamento interno do perfil.
Mode: Modo de suporte de perfil (0 = vidro voltado para baixo, 1 = vidro voltado para cima).
View: Visualização do perfil (0 = quente, 1 = frio).
IdMultiBar: Identificador da barra na qual a peça é cortada (no caso de cortes multibarras).
RefOriginal: Posição da peça na lista de corte não otimizada.
IsNoseToNose: Indica se o comprimento da peça deve ser considerado como o máximo geral.
QuotaPos: Dimensão de posicionamento da lâmina para cortar a peça de trabalho.
SpSpuntSxPart: Espessura do acabamento esquerdo.
SpSpuntDxPart: Espessura do acabamento direito.
BrandSx: Ângulo de articulação esquerdo.
BrandDx: Ângulo de articulação direito.
Info1: Informações auxiliares.
Info2: Informações auxiliares.
Info3: Informações auxiliares.
Info4: Informações auxiliares.
Info5: Informações auxiliares.

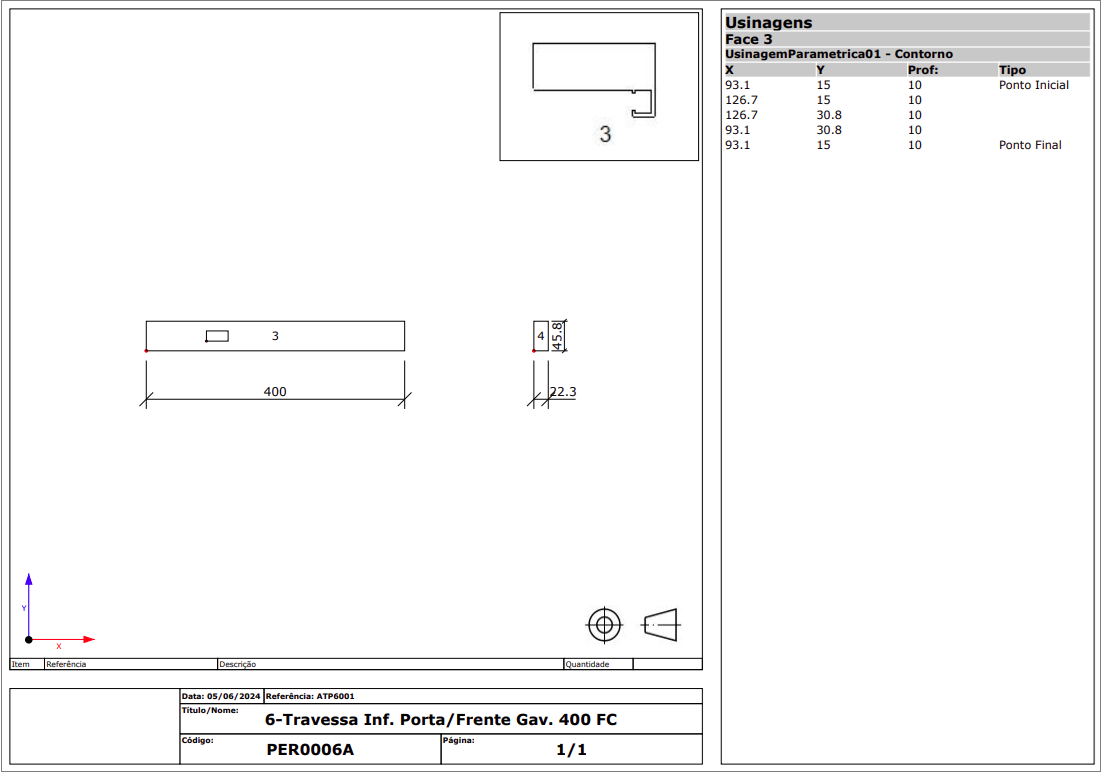

Desenho Técnico
