La herramienta Calcular Distancia trabaja como una regla, utilizada para calcular las distancias entres dos puntos. Para medir la distancia entre los ítems en el ambiente del proyecto:
IMPORTANTE: La distancia entre los ítems también se muestra en la barra de status a partir de la versión 5.37.7.5. Para comprobar la versión de Promob, haga clic en el menú Ayuda y seleccione la opción Acerca.
1. Haga clic en el botón Calcular Distancia en la barra de herramientas superior;

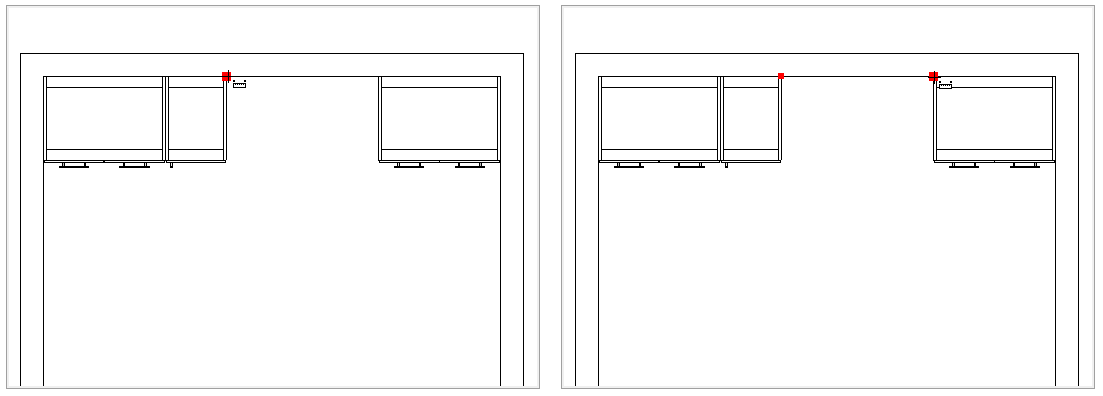

2. Haga clic en el primero y en el segundo Hotpoints (puntos rojos aparecen cuando el ratón es aproximado del módulo);

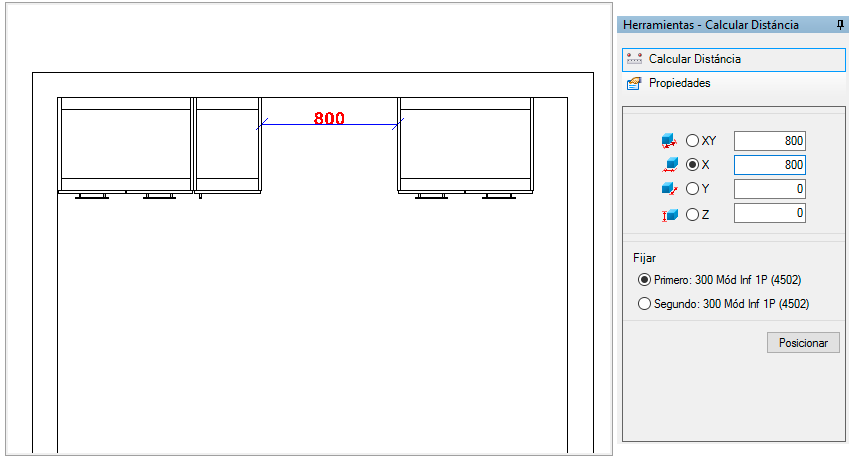

3. La distancia entre los puntos se visualiza en el ambiente y también en el Panel de Herramientas - Calcular Distancia;
4. Con esta herramienta también se puede cambiar la distancia entre dos puntos y cambiar la posición de uno de ellos. Para eso:
Informa la distancia entre los ítems en el Panel;
Seleccione el punto que debe permanecer fijo (primero o segundo). El ítem reposicionado es aquello que no está fijado;
Pulse en Posicionar.

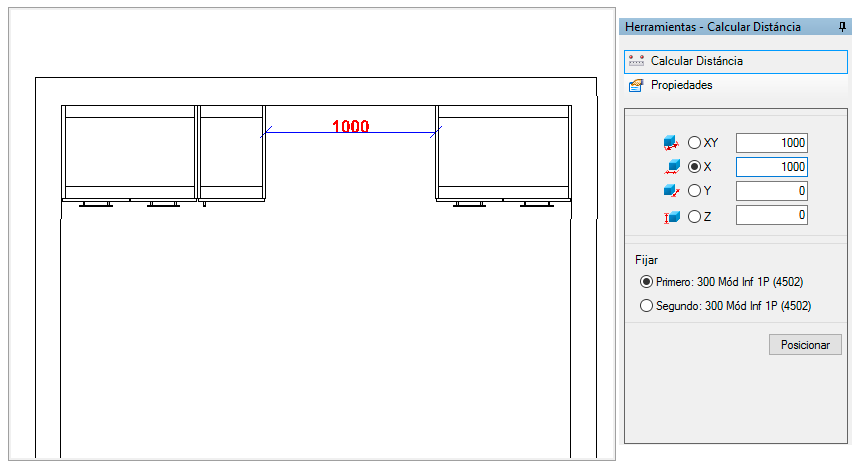

El ítem fijado sigue inmoble y el otro ítem se mueve, posicionándose en la distancia determinada;
IMPORTANTE: los elementos con el atributo "movible" definido como "Falso" no se pueden mover con esta herramienta. Para más información sobre este atributo, haga clic aquí.

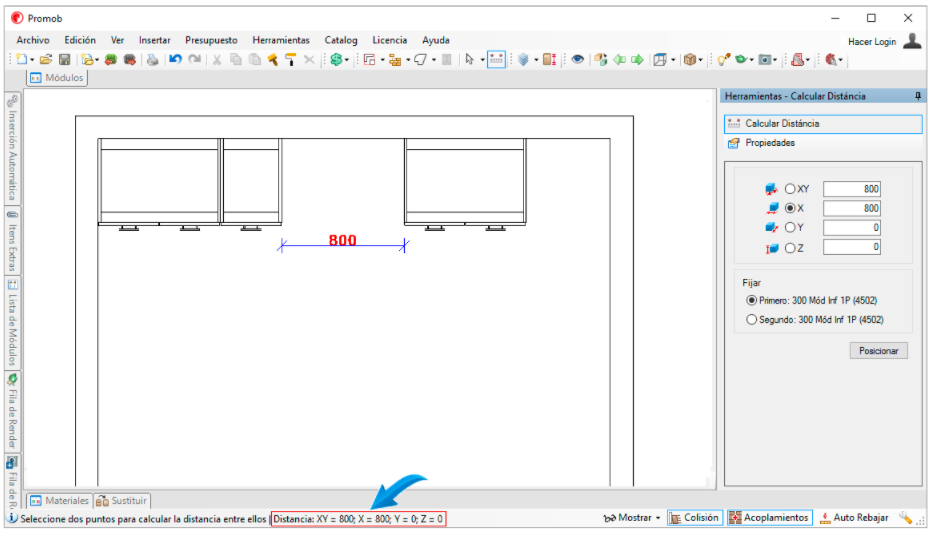

5. La distancia entre los ítems también se muestra en la barra de status;
6. Para desactivar la herramienta, haga clic en el botón Seleccionar/Mover, situado en la barra de herramientas superior.
