A través del Editor de Paredes es posible importar la planta baja del ambiente para que sirva de guía en la construcción de las paredes. La importación de planta baja como guía se puede realizar através de un archivo DXF o una imagen:
Importar DXF de Planta Baja
IMPORTANTE:
Solo se importará lo que sea visible en el proyecto en el momento de la importación
- La importación de archivos admite las siguientes entidades: Arc, Línea, Círculoy Lwpolyline.
- El archivo a importar debe estar guardado en la versión 2007 de CAD.
- Promob no lee líneas y dibujos sólidos.
1. Acceda al menú Archivo - Importar y seleccione Importar Planta Baja de Referencia. O, en la pantalla de Editor de Paredes, seleccione Importar Planta Baja de Referencia.
2. Busque y seleccione el archivo DXF a importar y haga clic en Abrir.
3. Realice los ajustes:
- Capas: solo déjalo encendido la capa que importará, usando los botones Encender y Apagar. Cada capa se especifica con un color único en la lista, y este color también se muestra en el Preview
- Archivo: muestra la ubicación donde se guarda el archivo importado. Es posible seleccionar otro archivo haciendo clic en el botón Abrir.
- Preview: muestra una vista previa de la planta utilizada como referencia.
- Escala: seleccione la unidad de medida que se utilizó para crear el diseño de la pared en el software de modelado 3D.
4. Haga clic en OK para ver el preview de la planta en el área gráfica del editor.
5. Comience a construir las paredes de acuerdo con la planta baja plano importada.
Importar Imagen del Plano de Planta

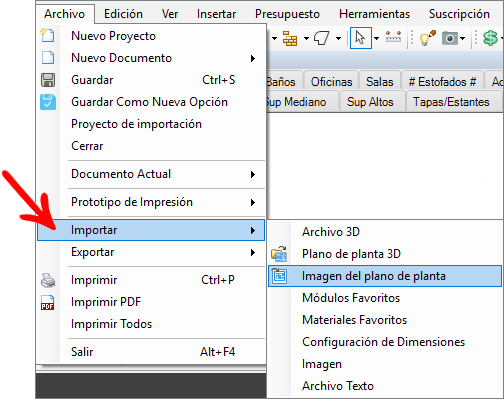

1. Acceda al menú Archivo - Importar y seleccione Imagen del Plano de Planta.

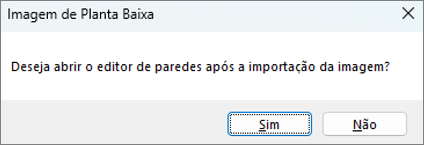

2. Aparecerá el mensaje ¿Desea abrir el editor de paredes después de importar la imagen?
- Si selecciona Sí, se abrirá el Editor de Paredes.

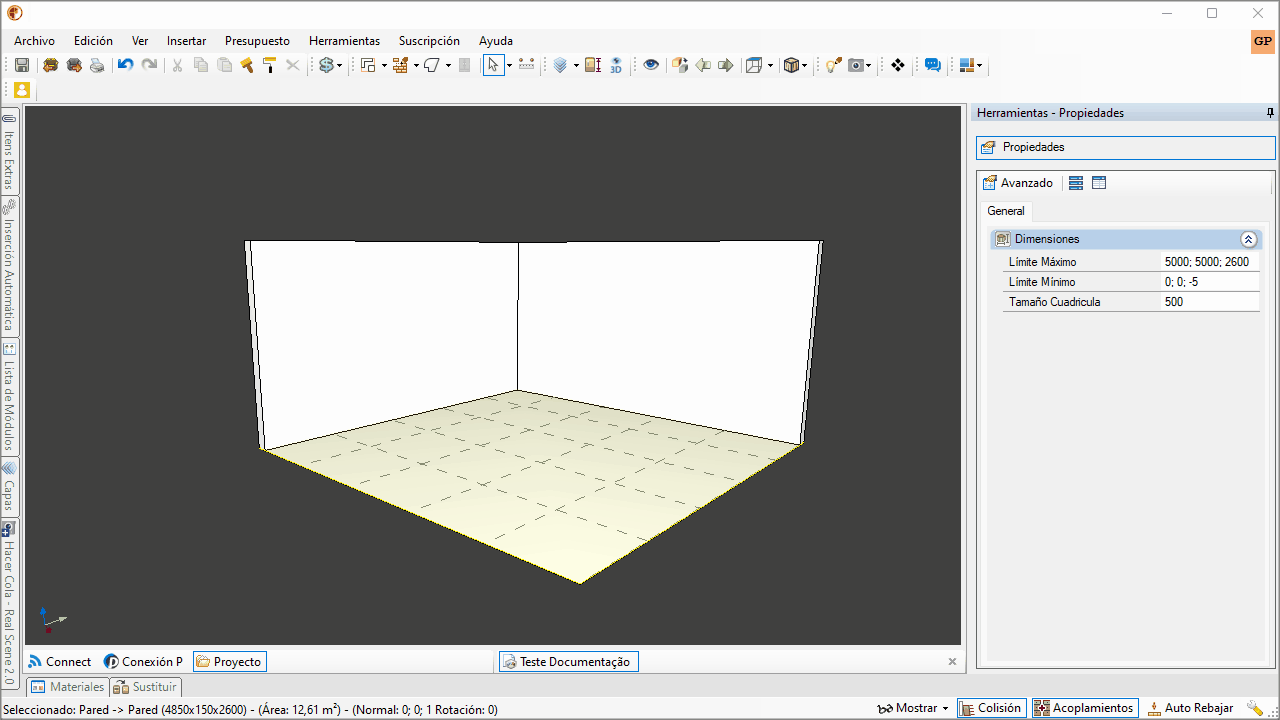

- Si selecciona No, la imagen del plano de planta se abrirá directamente en el Entorno 3D, referenciada al piso.

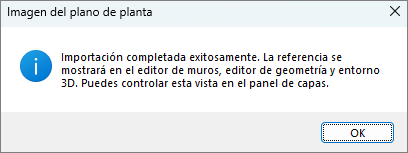

3. Después de completar la importación, aparecerá el mensaje Importación realizada con éxito, junto con el lugar donde se puede manipular la imagen de referencia.
IMPORTANTE: No es posible hacer referencia a un Plano de Planta o Archivo de Referencia para paredes o techos.

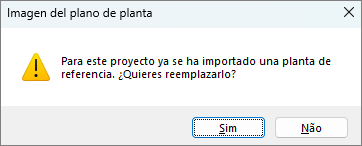

4. Si ya se ha realizado una importación anteriormente, aparecerá el mensaje Para este proyecto ya se ha importado una planta de referencia. ¿Quieres reemplazarlo?
Visualización de Capas

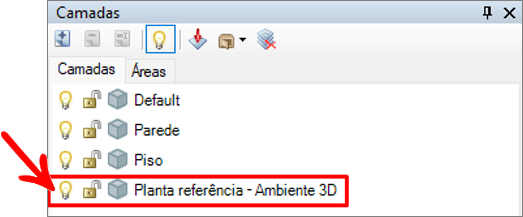

En el Entorno 3D, la capa correspondiente al Plano de Referencia se puede controlar desde el menú Capas, utilizando el ícono de bombilla para "encender o apagar" (mostrar u ocultar) la capa.

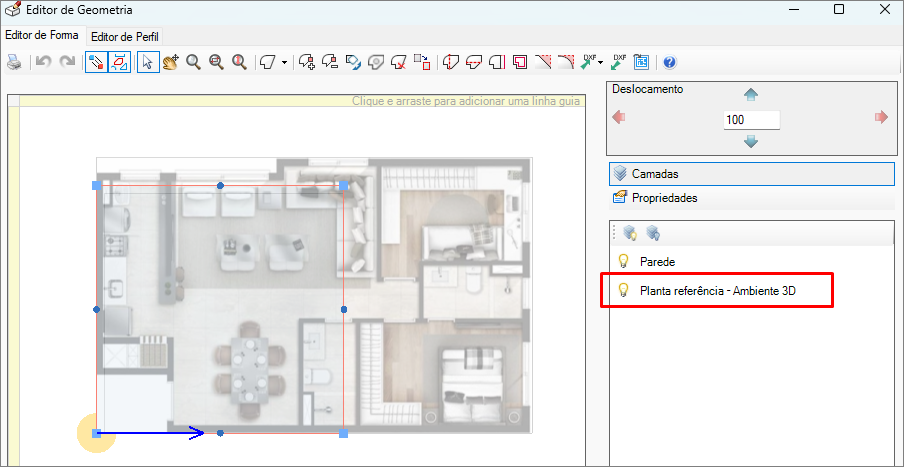

También es posible ocultar y/o mostrar la imagen del Plano de Referencia en el Editor de Geometrías mediante el menú Capas dentro de la ventana del Editor.
IMPORTANTE:
1. El comando para apagar la capa ejecutado en el Editor de Geometrías no afecta el Entorno 3D, es decir, la capa permanecerá visible en el Entorno 3D.
2. Si ya existe una imagen de Plano de Planta de Referencia en el proyecto y está apagada en el Entorno 3D, al abrir el Editor de Geometrías, también estará apagada. Para visualizarla, es necesario activarla a través del menú Capas dentro de la ventana del Editor de Geometrías.

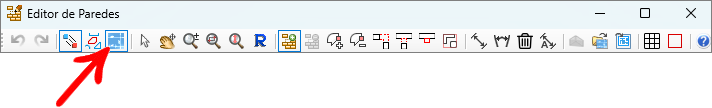

En el Editor de Paredes, para ocultar y/o mostrar la imagen del Plano de Planta de Referencia, utilice el botón Ocultar.
IMPORTANTE:
1. Para definir la escala (la relación entre el tamaño de la imagen del plano de planta y el tamaño del entorno del proyecto en Promob), haga clic en dos puntos de un segmento de pared. Haga clic en el primer punto, arrastre el mouse al segundo punto y haga clic nuevamente. Luego, haga clic en OK.
2. Utilice las herramientas Pan y Zoom para visualizar mejor la imagen del plano de referencia e iniciar la construcción de las paredes.
