IMPORTANTE: Disponible en Maker Design solo cuando se utiliza la Configuración Estándar.
Este registro es necesario para informar el espesor de las chapas que se utilizarán. Al realizar este registro, todas las chapas tendrán esta misma información.
Además, esta información será útil para la composición de la referencia del modelo, ya que una de las informaciones que constituyen la referencia es el espesor de la chapa. Esta información también está presente en el código de corte, que se enviará a los optimizadores de corte.
La información que debe registrarse es:
Nombre: el nombre del espesor para la identificación. Ejemplo: 15 mm
Código: el código de espesor, y esta información debe estar compuesta solo de números y un máximo de tres dígitos. Además, el código representa el espesor nominal del material. Ejemplo: 15
IMPORTANTE: hay que introducir un máximo de tres dígitos en el código, pero no tres dígitos como el código por defecto, es decir, no es necesario añadir ceros antes para completar los tres dígitos. Por ejemplo: si el espesor es 15, introduzca 15 y no 015. Y si es 6, introduce sólo 6 y no 006.
En este artículo veremos cómo:
Registro de espesor - Nuevo registro
Para registrar un nuevo espesor de chapa:

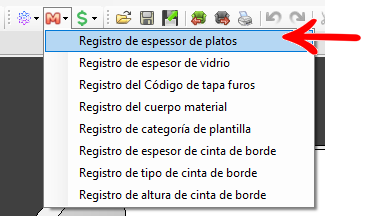

1. Acceda a la herramienta Maker - Registro de espesor de platos.
2. En la pantalla de Registro de espesor de platos visualizada, introduzca el nombre, el valor y la unidad de medida.
- El valor informado representa el espesor nominal del tablero;
- El campo Unidad de medida muestra un cuadro combinado con todas las opciones de unidades de medida disponibles;
- Es posible registrar espesores de chapa con diferentes unidades de medida.

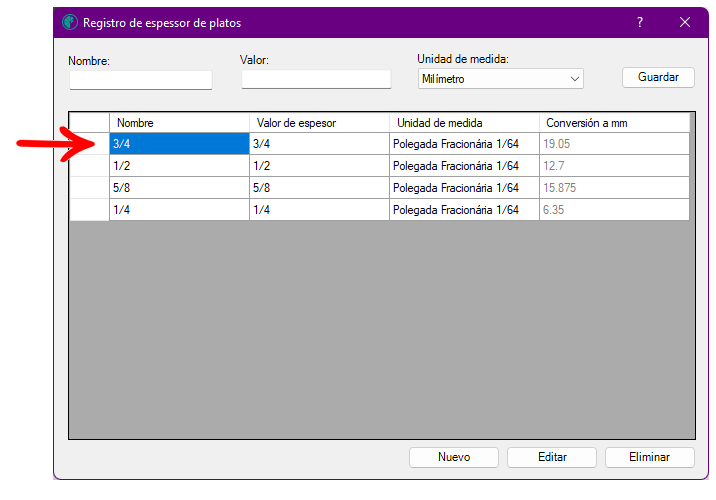

3. La tabla de espesor registrada muestra las siguientes columnas: Nombre, Valor de espesor, Unidad de
medida y conversión a mm. La última columna muestra el valor de espesor registrado, convertido a
mm según la unidad de medida seleccionada.
IMPORTANTE:
- La conversión del valor del espesor a mm no puede ser 0 (cero).

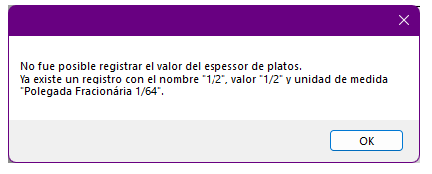

- Si ya existe un espesor registrado con el mismo nombre, o con el mismo valor y unidad de medida, se muestra el mensaje de advertencia No fue posible registrar el valor del espesor de la placa. Ya existe un registro con el nombre XXX.
Registro de espesor - Editar registro
Si es necesario cambiar cualquier información de un espesor ya registrado:
1. Acceda a la herramienta Maker- Registro de espesor platos.
2. La pantalla se abrirá con los espesores previamente registrados. Seleccione el espesor que desea editar y haga clic en editar.
3. Realice los cambios necesarios y luego haga clic en Guardar.
4. La información ya ha sido modificada.
Registro de espesor - Eliminar registro
Si es necesario eliminar cualquier espessor registrado:
1. Acceda a la herramienta Modelo - Registro de espesor.
2. La pantalla se abrirá con los espesores previamente registrados. Seleccione el espesor que desea eliminar y haga clic en Eliminar.
3. Se abrirá la pantalla para confirmar la eliminación. Marque la opción sí para excluir el espesor.
4. Se ha eliminado el espesor.
