IMPORTANTE: Disponible en Maker Design solo cuando se utiliza la Configuración Estándar.
El registro de espesor de tapacanto es necesario para informar el espesor del tapacanto que se utilizarán. Siendo necesario para el registro de modelos de tapacanto.
Además, esta información será útil para la composición de la referencia del modelo, ya que una de las informaciones que constituyen la referencia es el espesor del tapacanto.
En este registro, se registrarán dos datos:
Nombre: El nombre del espesor del tapacanto para identificación. Ejemplo: 0.4mm
Código: El código para el espesor del tapacanto, y esta información debe estar compuesta solo de números y un máximo de tres dígitos. Además, el código representa el espesor nominal del tapacanto. Ejemplo: 0.4
En este artículo veremos cómo:
- Crear un nuevo registro de espesor de tapacanto
- Editar un registro de espesor de tapacanto
- Eliminar un registro de espesor de tapacanto
Registro de espesor de tapacanto - Nuevo registro
Para registrar un nuevo espesor de tapacanto:
1. Acceda a la herramienta Modelo - Registro de espesor de borde.

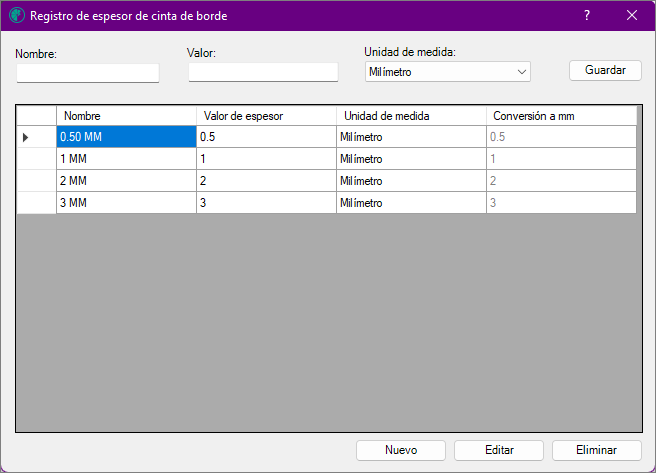

2. En la pantalla Registro de espesor de cinta de borde que se abre, ingrese el nombre, el valor y la unidad de medida.
- El valor introducido representará el espesor nominal del tapacanto.
- El campo Unidad de medida muestra un cuadro combinado con todas las opciones de unidades de medida disponibles.
- Es posible registrar espesores de chapa con diferentes unidades de medida.
3. Después de completar el registro de espesor, haga clic en Guardar.
4. El nuevo espesor se mostrará en la pantalla principal, junto con los otros espesores ya registrados.
La tabla de espesores registrada mostrará las siguientes columnas: Nombre, Valor de espesor, Unidad de medida y Conversión a mm. La última columna muestra el valor de espesor registrado, convertido a
mm según la unidad de medida seleccionada.
IMPORTANTE: la conversión del valor del espesor a mm no puede ser 0 (cero)

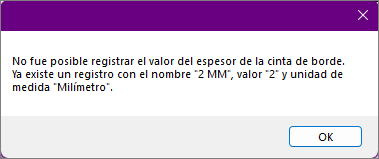

Se muestra un mensaje de alerta si ya hay un espesor registrado:
- Con el mismo nombre;
- Con el mismo valor y unidad de medida.
Registro de espesor de tapacanto - Editar registro
Si es necesario cambiar cualquier información de un espesor ya registrado:
1. Acceda a la herramienta Modelo - Registro de espesor de tapacanto.

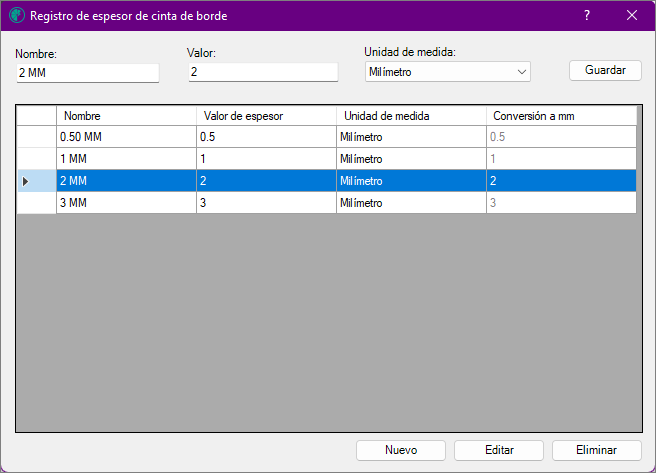

2. La pantalla se abrirá con los espesores previamente registrados. Seleccione el espesor que desea editar y haga clic en editar.
3. Realice los cambios necesarios y luego haga clic en Guardar.
4. La información ya ha sido modificada.
Registro de espesor de tapacanto - Eliminar registro
Si es necesario eliminar cualquier espesor registrado:
1. Acceda a la herramienta Modelo - Registro de espesor de tapacanto.
2. La pantalla se abrirá con los espesores previamente registrados. Seleccione el espesor que desea eliminar y haga clic en Eliminar.
3. Se abrirá la pantalla para confirmar la eliminación. Marque la opción sí para excluir el espesor.
4. Se ha eliminado el espesor.
