Puede crear arreglos de elementos y grupos en Mooble, para esto:
Crear arreglo
1. Seleccione un artículo o grupo de artículos.
2. En el menú Configuración, seleccione Crear arreglo.
3. Seleccione el tipo de arreglo, defina su configuración y haga clic en Insertar.
Tipos de arreglos

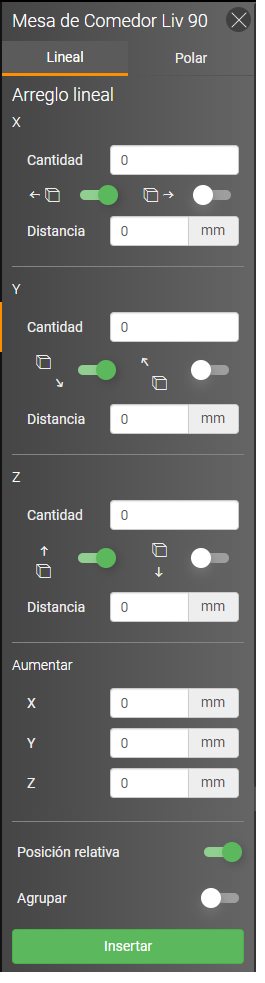

Arreglo lineal
En la disposición lineal, los nuevos módulos se incluyen en los ejes X, Y y / o Z del artículo o del grupo.
1. Defina para cada eje el cantidad de módulos, la dirección de inserción y la distancia entre los elementos.
2. El Aumentar de posición solo está disponible cuando la cantidad es 0.
- Ejemplo de arreglo con incremento:
3. Activando la Posición Relativa se activarán los ejes que se posicionarán en los nuevos módulos, teniendo en cuenta la rotación del artículo. Manteniéndolo desactivado, los ejes se mostrarán por defecto.

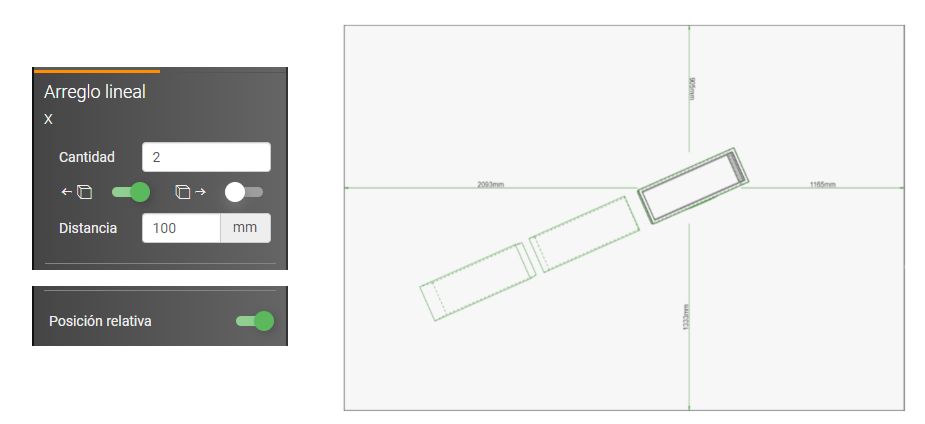

- Ejemplo de arreglo con posición relativa habilitada:
4. Al seleccionar Agrupar, los nuevos módulos se agruparán con el elemento seleccionado; de lo contrario, los nuevos módulos solo se incluirán sin agruparse.
5. Para terminar de insertar la disposición, haga clic en Insertar.
Vea algunos ejemplos de disposición lineal:

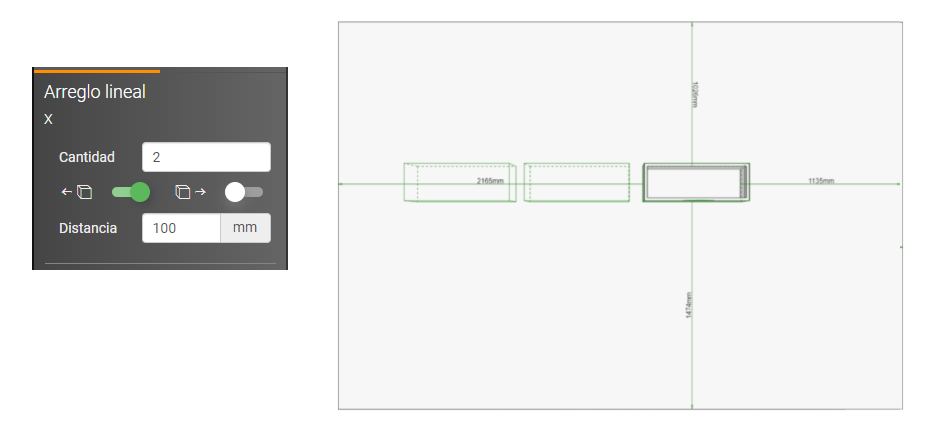

- Ejemplo 01: Arreglo con dos elementos y suma en un solo eje.

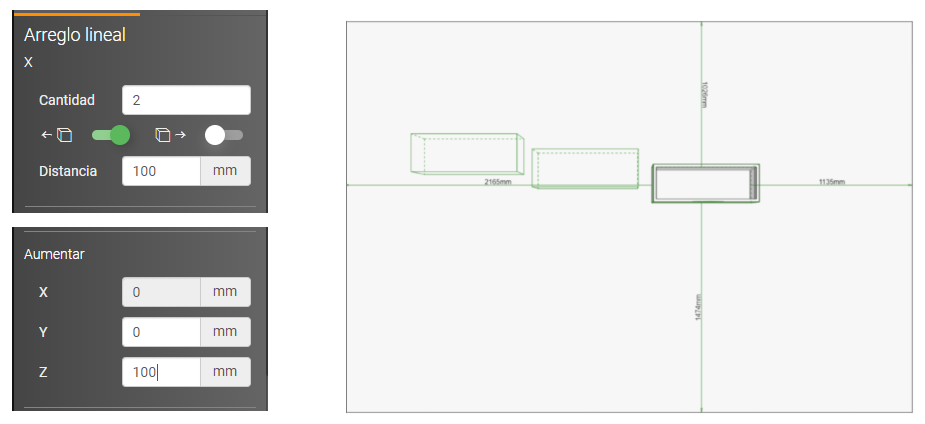

- Ejemplo 02: Arreglo con dos elementos y suma en un solo eje con un incremento.

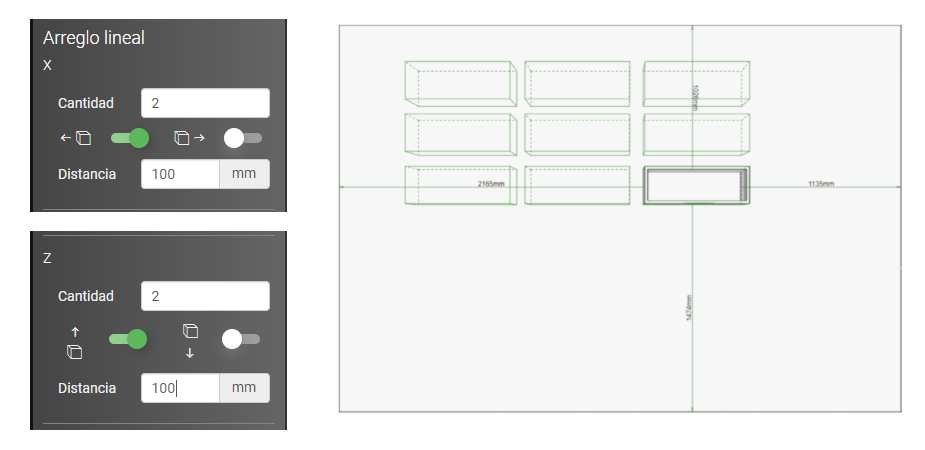

- Ejemplo 03: Arreglo con dos elementos y suma en dos ejes.

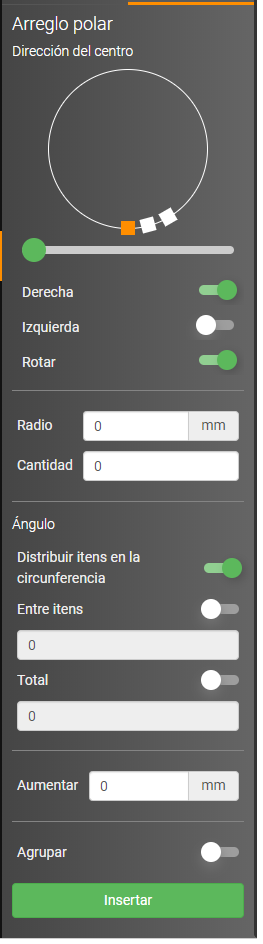

Arreglo Polar
En la disposición polar, los nuevos módulos se incluyen en una circunferencia con un punto de origen en el elemento o grupo seleccionado.

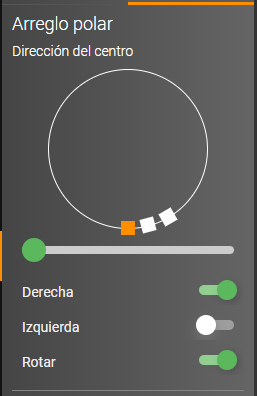

1. Defina la Dirección del centro de este círculo, teniendo en cuenta el punto 0 del elemento seleccionado. También puede definir desde qué lado, Izquierda y / o Derecha se insertarán los elementos, si ambos están activos, el número de elementos se divide en las direcciones.
Marque Rotar, para rotar según la circunferencia.
2. Ingrese el tamaño del Radio para este círculo y la Cantidad de artículos.
3. El ángulo entre los elementos se puede modificar, al activar la opción de Distribuir itens en la circunferencia, el ángulo se calculará dividiendo el ángulo total de la circunferencia de 360 ° por el número de elementos.
Para configurar manualmente el ángulo entre elementos, marque Entre itens e ingrese el valor deseado. Y si la opción Total está activa, el ángulo entre los elementos se calculará dividiendo el ángulo introducido por el usuario y la cantidad de elementos.
4. Ingrese el valor de Aumentar para la posición del eje Y del elemento.
5. Si la opción Agrupar está activa, los nuevos módulos se agruparán con el elemento seleccionado; de lo contrario, los nuevos módulos solo se incluirán sin agruparse.
6. Para terminar de insertar la disposición, haga clic en Insertar.
Vea algunos ejemplos de arreglo polar a continuación:

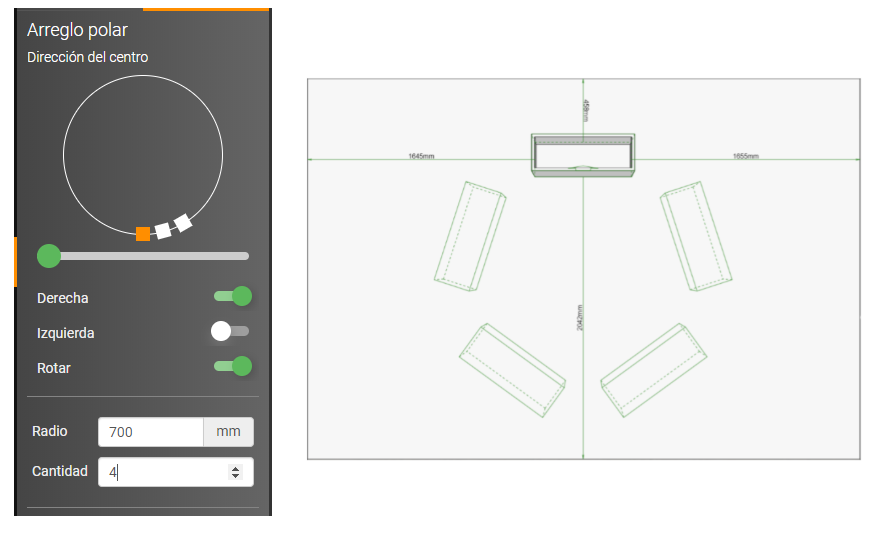

- Ejemplo 01: Arreglo con 4 artículos con una circunferencia de 700 radios con módulos rotados en la circunferencia.

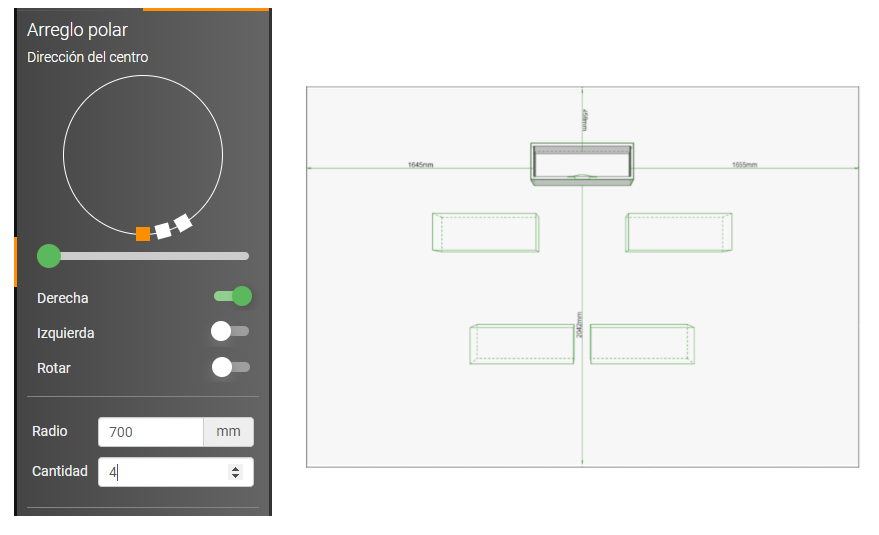

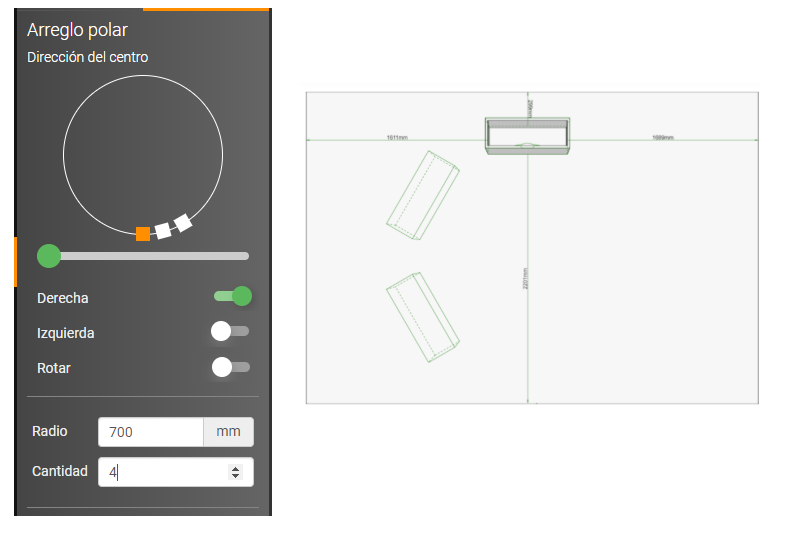

- Ejemplo 02: Arreglo con 4 artículos con una circunferencia de 700 radios con módulos sin rotar en la circunferencia.
- Ejemplo 03: Arreglo con 4 artículos con una circunferencia de 700 radios con módulos giratorios en la circunferencia, y con el centro de la circunferencia cambiado.

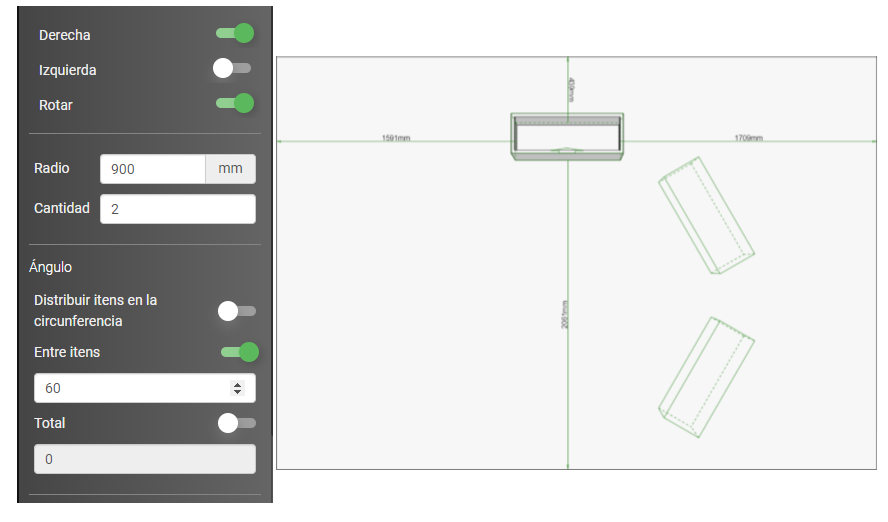

- Ejemplo 04: Arreglo con 3 artículos con una circunferencia de radio 900 con módulos girados en la circunferencia, con el ángulo entre los artículos cambiado.
- Ejemplo 05: Disposición con 3 elementos con una circunferencia de radio 900 con módulos rotados en la circunferencia y con la dirección cambiada.

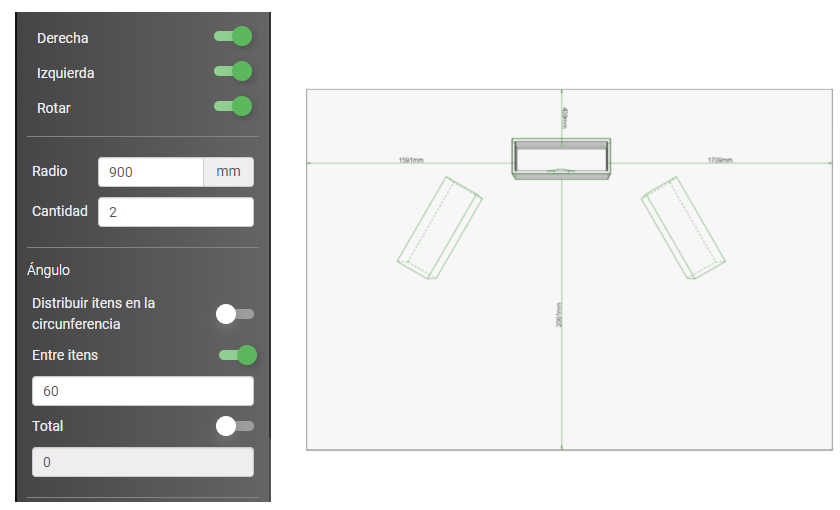

- Ejemplo 06: Disposición con 3 elementos con una circunferencia de radio 900 con módulos rotados en la circunferencia y con ambas direcciones.

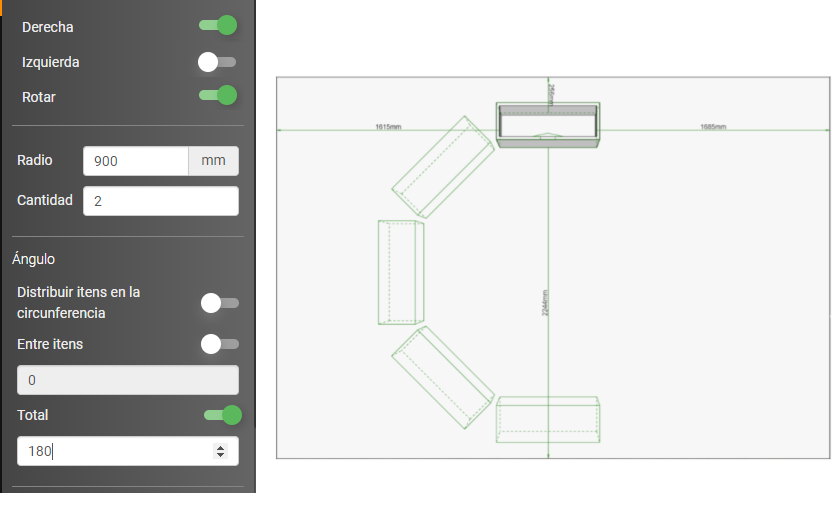

- Ejemplo 07: Disposición con 4 elementos con una circunferencia de radio 900 con módulos rotados con Total de media circunferencia.

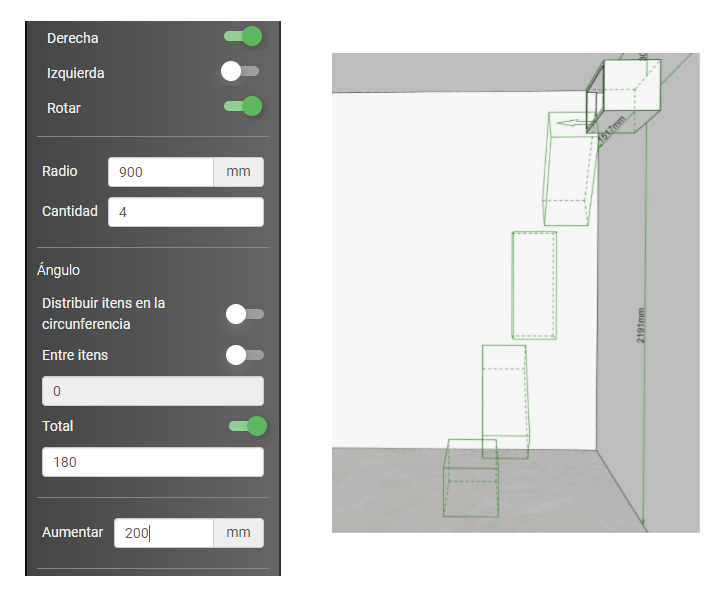

- Ejemplo 08: Disposición con 4 elementos con una circunferencia de radio 900 con módulos rotados con Total de media circunferencia e incremento.
