IMPORTANTE: Para visualizar los procedimientos de importación de elementos 3D en la versión 5.38 de Promob, donde NO tiene la herramienta Connect, haga clic aquí.
En la versión de Promob con la herramienta Connect, la importación de elementos 3D está vinculada al Catalog3D. Así, al realizar la importación de cualquier elemento, este estará disponible en el Catalog3D para todos los proyectos. De este modo, importa una vez un elemento y este queda disponible dentro de su Promob. Además, puede compartir su biblioteca de elementos con sus amigos y ellos también podrán usar los elementos 3D dentro de Promob.
Para importar un elemento

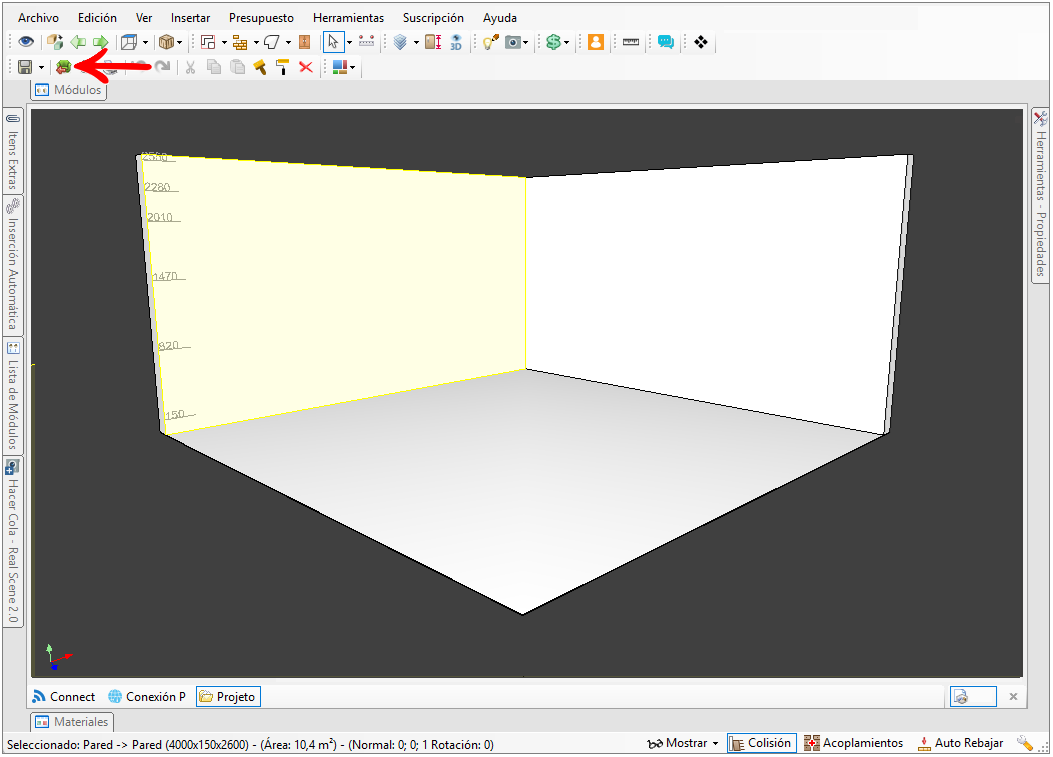

1. Seleccione la opción Importar Archivo 3D para realizar la importación de un archivo 3D.

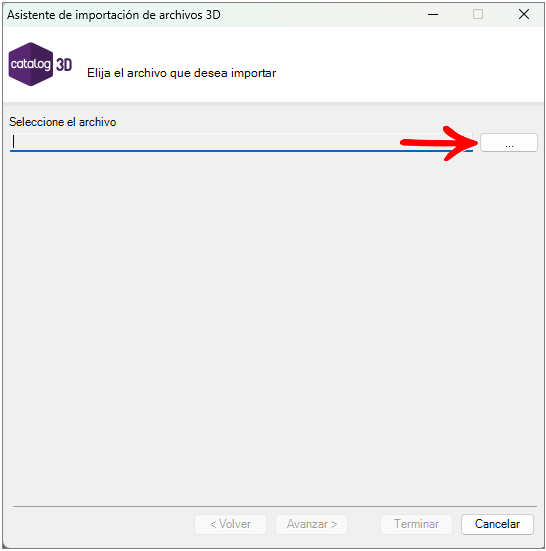

2. Se presentará la siguiente pantalla. Haga clic en la opción de Seleccionar Archivo.

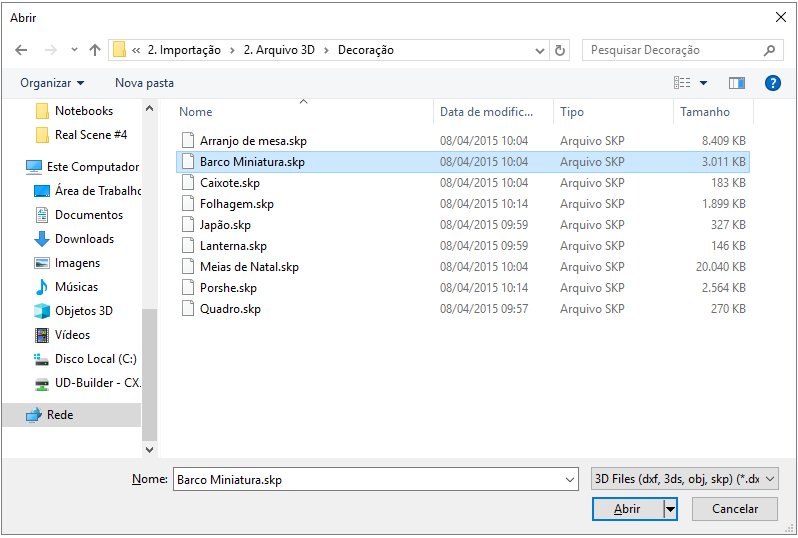

3. Seleccione el archivo en su computadora. Recordando que las extensiones de archivos aceptadas son: DXF, 3DS, OBJ, SKP.

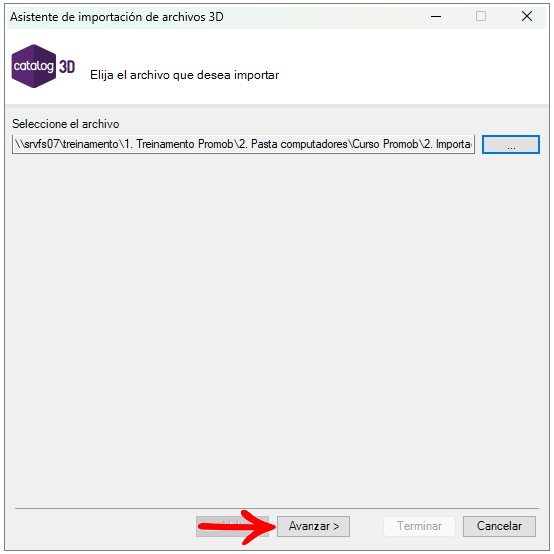

4. Haga clic en Avanzar.

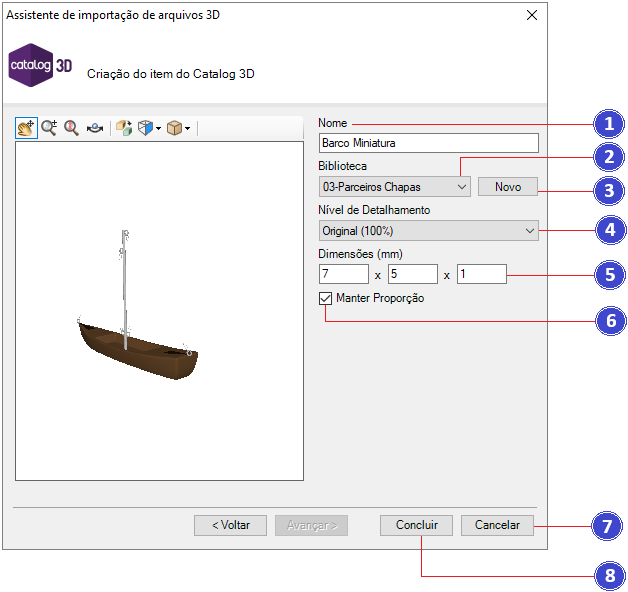

5. El elemento se cargará y entonces se deben realizar las siguientes configuraciones:
1 - Nombre: Informe el nombre del elemento;
2- Biblioteca: Seleccione la biblioteca donde el elemento será insertado en Catalog3D;
3 - Nuevo: Si lo desea, es posible crear una nueva biblioteca para el elemento, informando solo el nombre;
4- Nivel de Detalle: Esta opción definirá el nivel de detalle del elemento. Es decir, la calidad de las caras del elemento. Cuanto más cerca de 100%, mejor será el detalle y automáticamente el elemento tendrá más caras y en el render su acabado será mejor;
5- Dimensiones: Informe la dimensión del elemento en mm;
6- Mantener proporción: esta opción indica si los valores informados en la dimensión seguirán la proporción original de tamaño del elemento;
7 - Cancelar: Cancela la edición del elemento;
8 - Concluir: Al hacer clic en concluir, el elemento estará disponible para inserción en el ambiente.

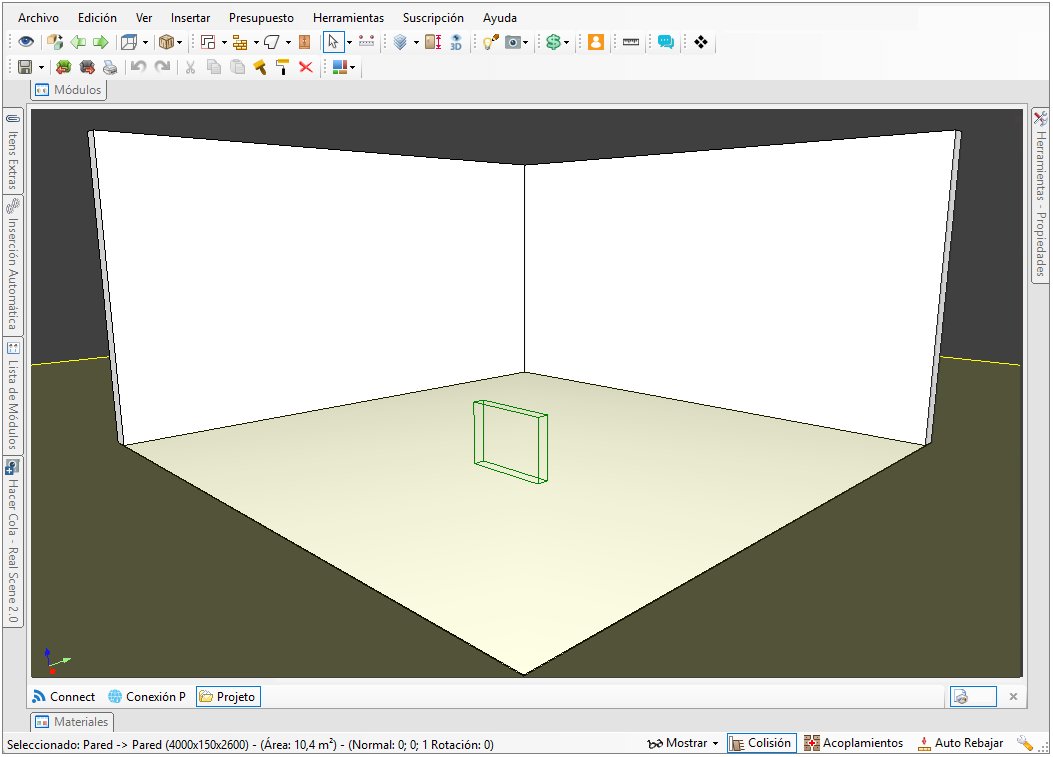

6. Observe que el elemento seguirá al mouse.

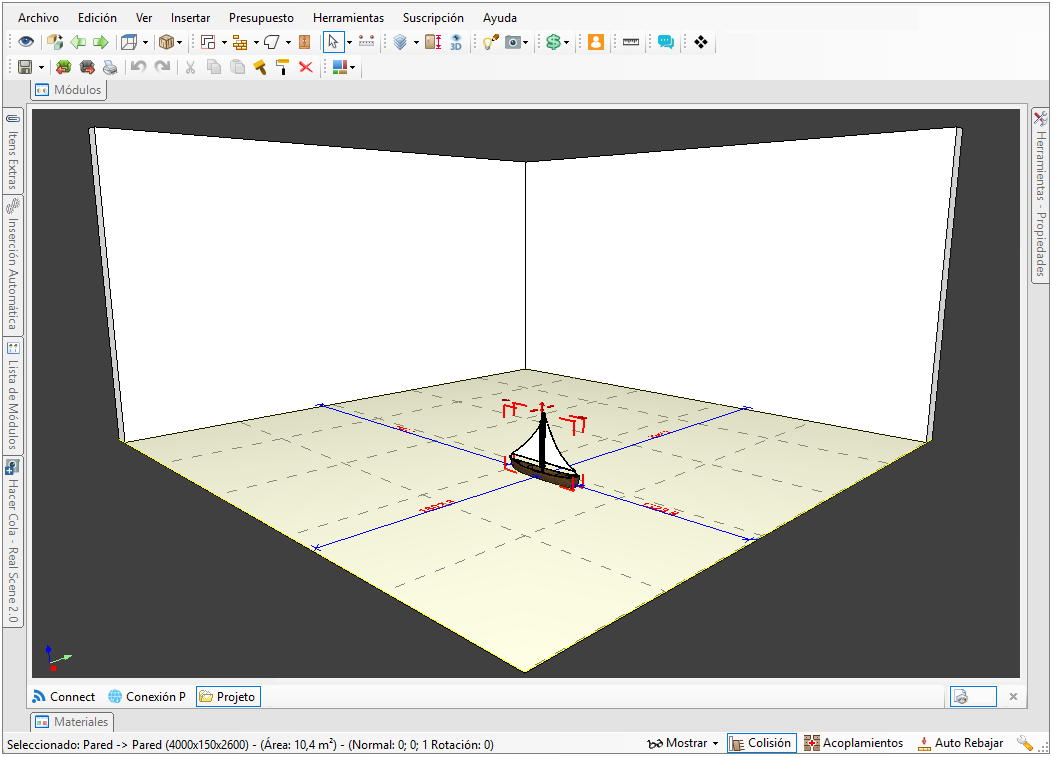

7. Al hacer clic, el elemento será insertado.
