Verifique a continuación de las especificaciones y ajustes disponibles en el plugin Flexdrill 6 1200:
Disponible desde la versión: Plugin Builder 1.60.17.4

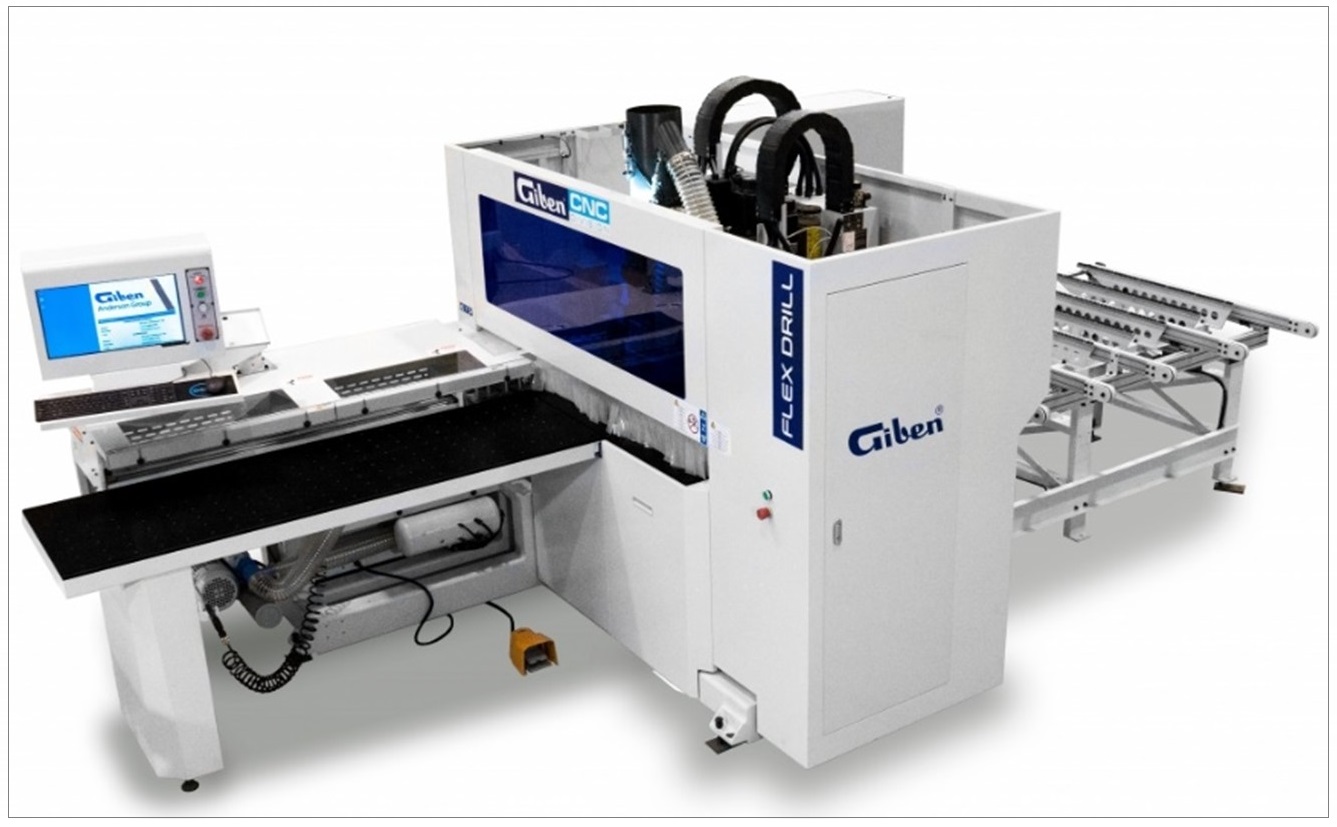

Tipo de máquina: Centro de Perforación por Control Numérico Computarizado (CNC)
Fabricante: Giben
Extensión del archivo generado: .Xml
Manual: para obtener información sobre el manual, póngase en contacto con el fabricante.
Principales características
- Perforación
- Ranura
- Ruteado
Configuración
Para verificar los ajustes en las máquinas CNC, haga clic aquí.

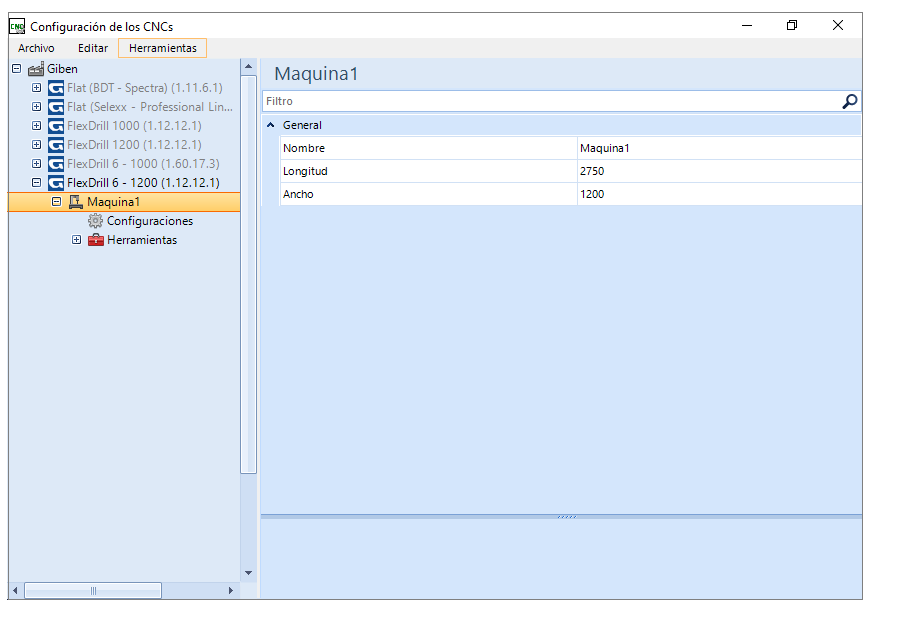

Máquina 1
General
Nombre: establezca el nombre de la máquina;

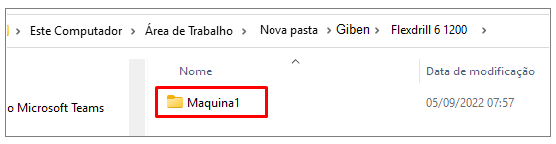

IMPORTANTE: el nombre definido en este campo también cambia el nombre de la carpeta donde se guardarán los archivos generados.
Longitud X (mm): el valor introducido en este campo indica la longitud máxima utilizable de la máquina;
Ancho Y (mm): el valor introducido en este campo indica la anchura máxima utilizable de la máquina.
Herramientas
Para comprobar los ajustes en las herramientas CNC, haga clic aquí.

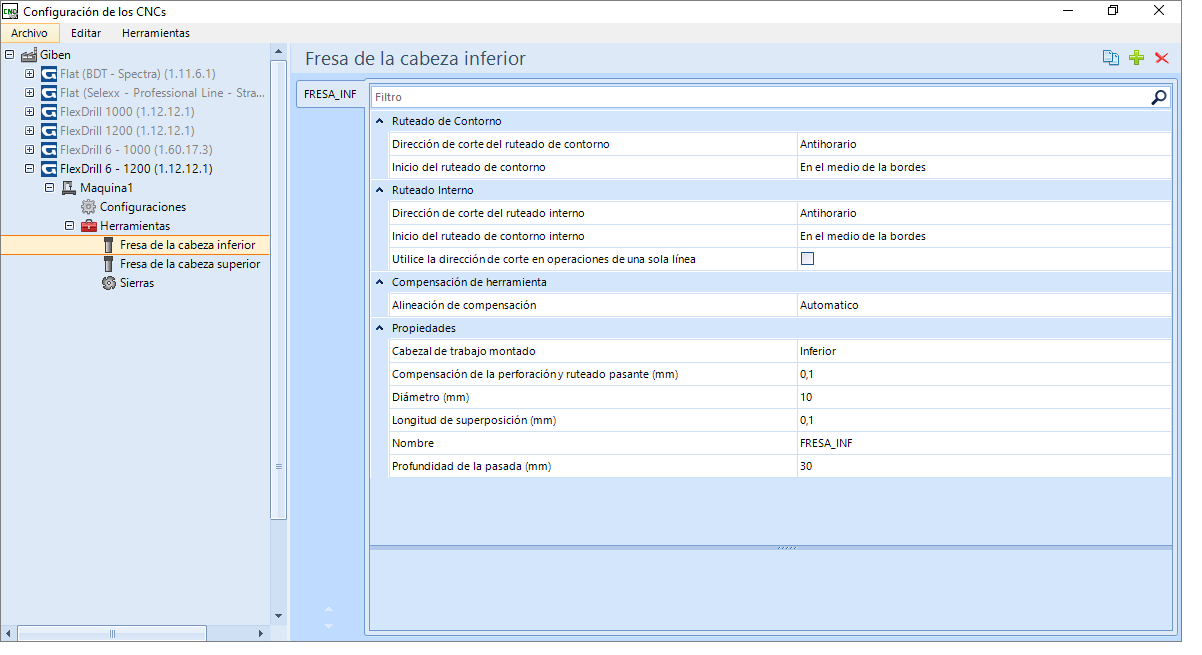

Fresa de la cabeza inferior
Las fresas se utilizan para el ranura y el ruteado.
Ruteado de Contorno

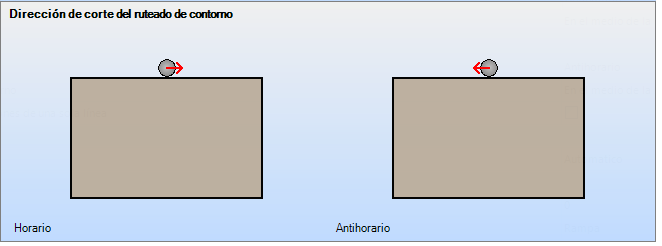

Dirección de corte del ruteado de contorno: define si el ruteado de contorno debe realizarse en sentido horario o antihorario;

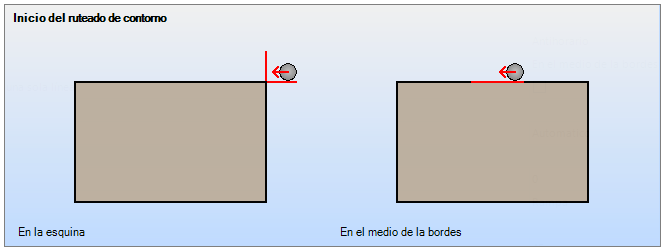

Inicio del ruteado de contorno: define dónde comienza el ruteado del contorno, en una de las esquinas o en el centro de uno de los bordes de la pieza. Esta opción solo es aplicable al ruteado de contorno exterior.
Ruteado Interno

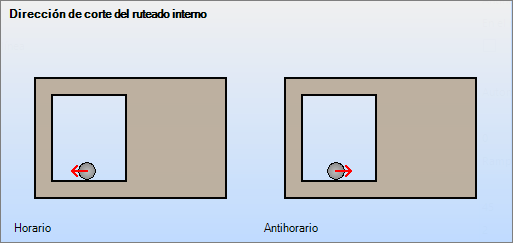

Dirección de corte del ruteado interno: define si el ruteado interior debe hacerse en sentido horario o antihorario;

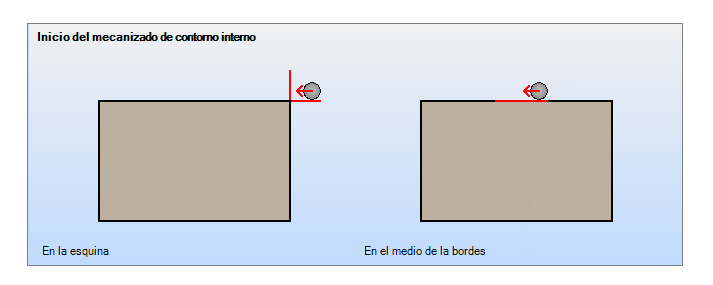

Inicio del ruteado de contorno interno: define dónde está el inicio del ruteado del contorno interior, en una de las esquinas o en medio de un borde del ruteado;
Utilice la dirección corte en operaciones de una sola línea: al establecer esta configuración, las operaciones de ruteado de una sola línea solo siguen la dirección de corte del ruteadora. Para más informaciones, haga clic aquí.
Compensación de herramienta
Alineación de compensación: define si la herramienta tiene un desplazamiento en el centro, a la izquierda oa la derecha, según la dirección de la opción Dirección de corte para el ruteado de contorno. Para más informaciones, haga clic aquí.
Propiedades
Cabezal de trabajo montado: cara en que la herramienta se utilizará para realizar operaciones. Inferior (PMOD=0) o superior (PMOD=1);

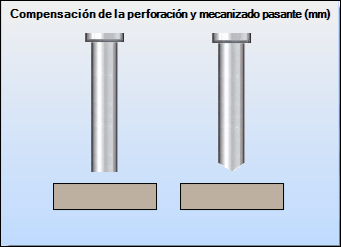

Compensación de la perforación y ruteado pasante (mm): compensación de la perforación y el ruteado de la pieza;
Diámetro (mm): diámetro de la herramienta;

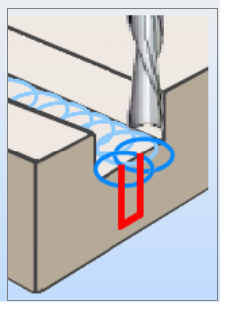

Longitud de superposición (mm): longitud de superposición entre pasadas de herramienta para evitar exceso de material;
Nombre: el nombre definido en este campo debe ser el mismo que el definido en la máquina para que la herramienta pueda ser localizada correctamente;
Profundidad de pasada (mm): profundidad de pasada de la herramienta.

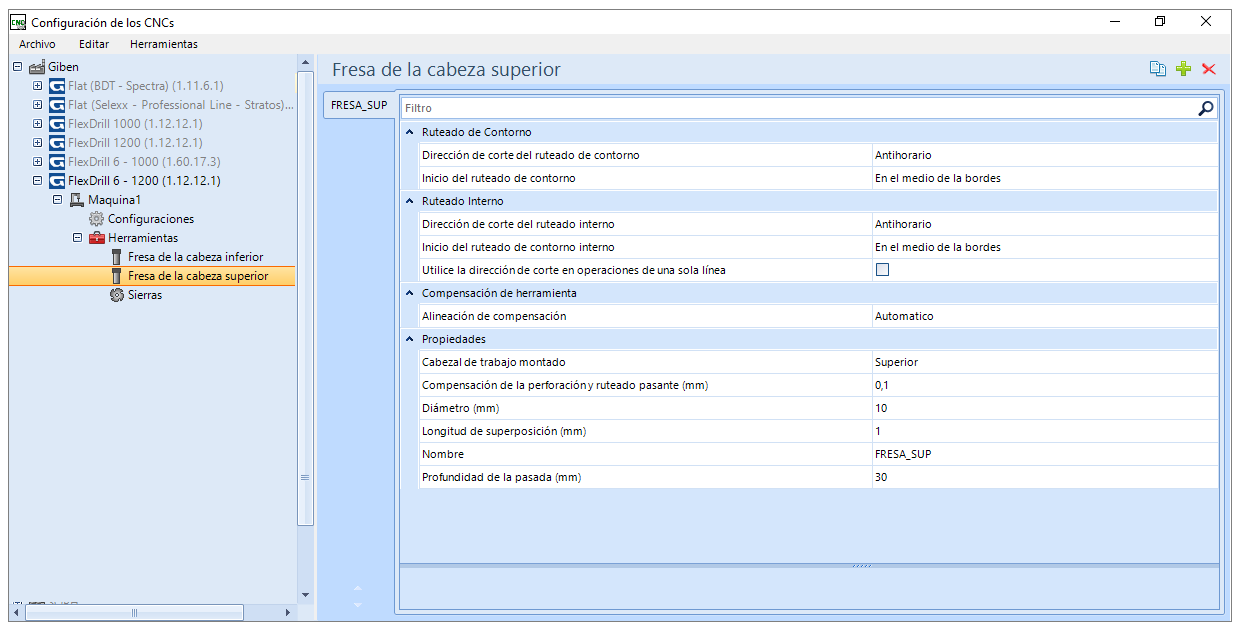

Fresa de la cabeza superior
Las fresas se utilizan para el ranura y el ruteado.
Las fresas se utilizan para el ranura y el ruteado.
Ruteado de Contorno
Dirección de corte del ruteado de contorno: define si el ruteado de contorno debe realizarse en sentido horario o antihorario;
Inicio del ruteado de contorno: define dónde comienza el ruteado del contorno, en una de las esquinas o en el centro de uno de los bordes de la pieza. Esta opción solo es aplicable al ruteado de contorno exterior.
Ruteado Interno
Dirección de corte del ruteado interno: define si el ruteado interior debe hacerse en sentido horario o antihorario;
Inicio del ruteado de contorno interno: define dónde está el inicio del ruteado del contorno interior, en una de las esquinas o en medio de un borde del ruteado;
Utilice la dirección corte en operaciones de una sola línea: al establecer esta configuración, las operaciones de ruteado de una sola línea solo siguen la dirección de corte del ruteadora. Para más informaciones, haga clic aquí.
Compensación de herramienta
Alineación de compensación: define si la herramienta tiene un desplazamiento en el centro, a la izquierda oa la derecha, según la dirección de la opción Dirección de corte para el ruteado de contorno. Para más informaciones, haga clic aquí.
Propiedades
Cabezal de trabajo montado: cara en que la herramienta se utilizará para realizar operaciones. Inferior (PMOD=0) o superior (PMOD=1);
Compensación de la perforación y ruteado pasante (mm): compensación de la perforación y el ruteado de la pieza;
Diámetro (mm): diámetro de la herramienta;
Longitud de superposición (mm): longitud de superposición entre pasadas de herramienta para evitar exceso de material;
Nombre: el nombre definido en este campo debe ser el mismo que el definido en la máquina para que la herramienta pueda ser localizada correctamente;
Profundidad de pasada (mm): profundidad de pasada de la herramienta.

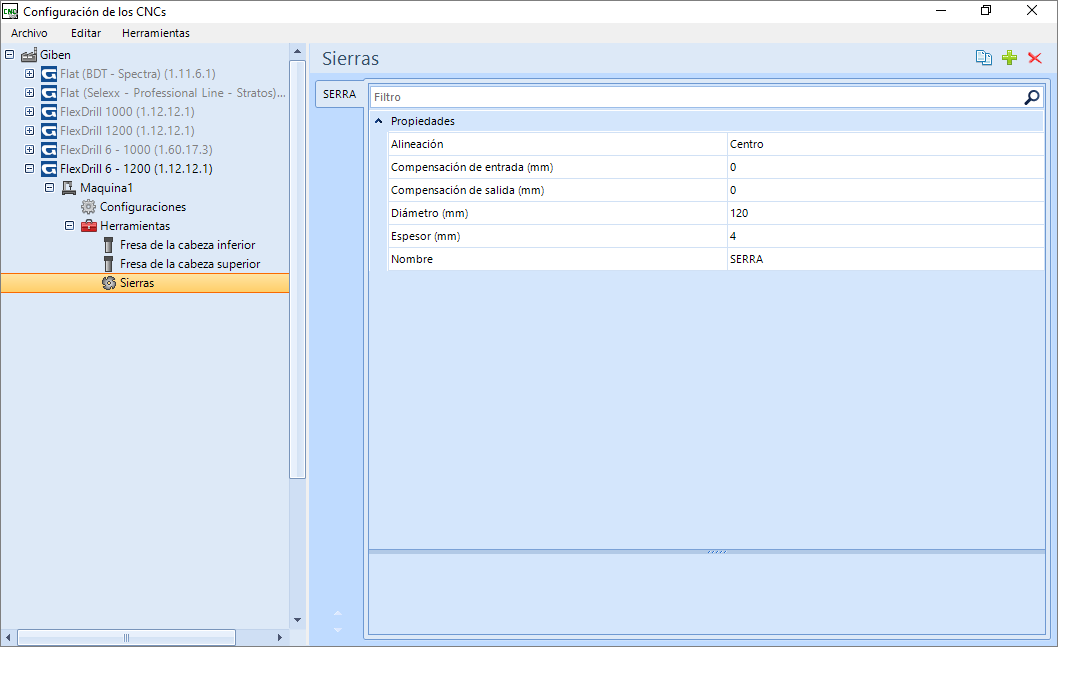

Sierras
Las sierras se utilizan para la ejecución de ranuras.
Propiedades
Alineación: sierra de alineación, centro, izquierda o derecha;
Compensación de entrada(mm): compensación de entrada de sierra para ejecutar el corte, en milímetros. Esta configuración solo se aplica si el ranura comienza fuera o sobre el punto de inicio de la pieza;
Compensación de salida(mm): compensación de salida de sierra para realizar el corte, en milímetros. Esta configuración solo se aplica si el ranura termina fuera o sobre el punto final de la pieza;
Diámetro (mm): diámetro de la herramienta;
Espesor (mm): espesor de sierra;
Nombre: nombre de la herramienta. El nombre definido en este campo debe ser el mismo que el definido en la máquina para poder localizar correctamente la herramienta.

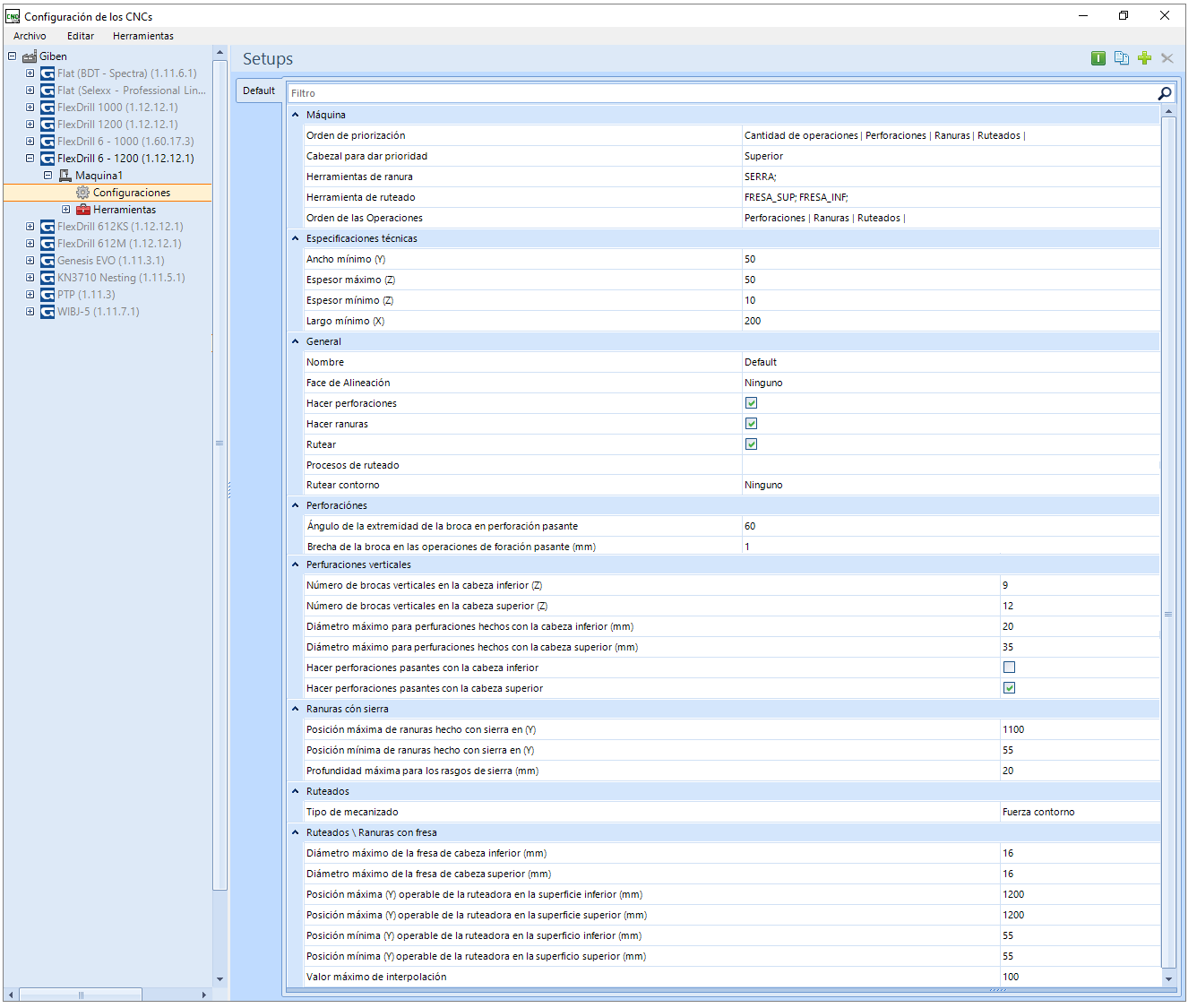

SetUps
Máquina
Orden de priorización: define el orden de priorización de operaciones para la generación de programas. Según el orden indicado en este campo, el complemento priorizará la opción seleccionada en el programa A;
Ejemplo: En una pieza que tiene agujeros en una cara y ranuras en la otra cara, el orden indicado en este campo determinará cuál tendrá prioridad en el programa A.
Cabezal para dar prioridad: cabezal a priorizar al crear el programa máquina.
Herramientas de ranura: herramienta utilizada para ranuras. IMPORTANTE: Esta opción está disponible cuando se ha seleccionado la opción de Hacer ranuras;
Herramienta de ruteado: herramienta utilizada para el ruteado.
Orden de las Operaciones: orden en que la máquina realiza las operaciones;
Ejemplo: en una pieza que tenga perforaciones y ranuras en la misma cara, el orden indicado en este campo determinará la secuencia en que serán ejecutados por la máquina.
Especificaciones técnicas
Ancho mínimo(Y): ancho mínimo de la pieza para que la máquina pueda ejecutar las operaciones;
Espesor máximo (Z): espesor máximo de la pieza que la máquina puede ejecutar operaciones;
Espesor mínimo (Z): espesor mínimo de la pieza que la máquina puede ejecutar operaciones;
Largo mínimo (X): ancho mínimo de la pieza para que la máquina pueda ejecutar las operaciones.
General

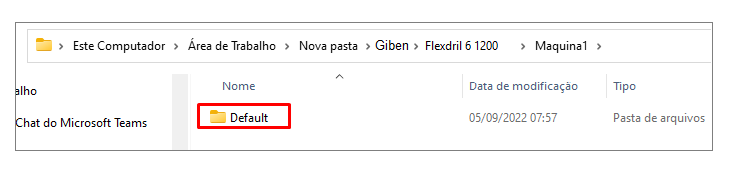

Nombre: el nombre definido en este campo también cambia el nombre de la carpeta donde se guardarán los archivos generados;
Face de Alineación: define si se considera la cara de alineación registrada en cada pieza al generar los programas. En caso afirmativo, esta cara se alineará según la configuración seleccionada. Para más informaciones, haga clic aquí;
Hacer perforaciones: con la opción marcada, los perforaciones registrados se generarán en los programas de la máquina;
Hacer ranuras: con la opción marcada, las ranuras registradas se generarán en los programas de la máquina;
Rutear: con la opción marcada, las operaciones de ruteado registradas se generarán en los programas de la máquina;
Procesos de ruteado: faz los procesos de ruteado.
Rutear contorno: define el esquema de las partes que se generarán;
- Ninguno: el ruteado de contornos no se generará para ninguna pieza;
- Todos: se generarán ruteados de contorno para todas las piezas;
- Solo marcado: el ruteado del contorno se generará solo para las piezas que tengan activada la propiedad Contorno ruteado en el registro de la biblioteca.
Perforaciones
Ángulo de la extremidad de la broca en perforación pasante: determine el ángulo del extremo de la broca para usar con perforaciones pasantes (de 25 a 90 grados). Este valor se utiliza en el cálculo para determinar el aumento en la profundidad del perforación pasante para garantizar que el perforación atraviese completamente la pieza;

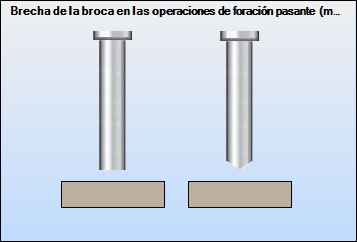

Brecha de la broca en las operaciones de foración pasante (mm):determine la holgura de perforación para uso en perforaciones pasantes.
Perforaciones verticales
Número de brocas verticales en la cabeza inferior (Z): número de brocas presentes en la cabeza inferior;
Número de brocas verticales en la cabeza superior (Z): número de brocas presentes en la cabeza superior;
Diámetro máximo para perforaciones hechos con la cabeza inferior (mm): diámetro máximo para las perforaciones realizadas en la cabeza inferior;
Diámetro máximo para perforaciones hechos con la cabeza superior (mm): diámetro máximo para las perforaciones realizadas en la cabeza superior;
Hacer perforaciones pasantes con la cabeza inferior: taladrar perforaciones pasantes con el cabezal inferior.
Hacer perforaciones pasantes con la cabeza superior: taladrar perforaciones pasantes con el cabezal superior.
Ranuras con sierra
Posición máxima de ranuras hecho con sierra en (Y): posición máxima en que la máquina puede realizar cortes con sierra (Y), en milímetros;
Posición mínima de ranuras hecho con sierra en (Y): posición mínima en que la máquina puede realizar cortes con sierra en (Y), en milímetros;
Profundidad máxima para los rasgos de sierra (mm): profundidad máxima en que la máquina puede hacer ranuras con la sierra.
Ruteados
Tipos de ruteados:
Ruteados \ Ranuras con fresa
Diámetro máximo de la fresa de cabeza inferior (mm): diámetro máximo de la fresa en la cabeza inferior;
Diámetro máximo de la fresa de cabeza superior (mm): diámetro máximo de la fresa en la cabeza superior;
Posición máxima (Y) operable de la ruteadora en la superficie inferior (mm): posición máxima (Y) en que la fresa puede operar en la parte inferior;
Posición máxima (Y) operable de la ruteadora en la superficie superior (mm): posición máxima (Y) en que la fresa puede operar en la parte superior;
Posición mínima (Y) operable de la ruteadora en la superficie inferior (mm): posición mínima (Y) en que la fresa puede operar en la parte inferior;
Posición mínima (Y) operable de la ruteadora en la superficie superior (mm): posición mínima (Y) en el que la fresa puede operar en la parte superior;
Valor máximo de interpolación: valor en función de la limitación mecánica en X de la máquina.
Perforaciones horizontales (Eje X)
Número de brocas horizontales (X): cantidad de brocas, por cada cara horizontal, presentes en la máquina;
Ancho máximo de la pieza en (Y) para recibir perforación en la cara trasera: anchura máxima de la pieza en (Y) para recibir la perforación en la cara trasera;
Diámetro horizontal máximo (mm): diámetro máximo de las brocas horizontales;
Posición máxima del cuadrante de la perforación horizontal en (Y): posición máxima del cuadrante de las perforaciones horizontales en (Y) que la máquina puede operar. Para calcular la posición del cuadrante, se considera el centro de la perforación en (Y) más(+) el radio de la perforación. El cuadrante no puede traspasar la posición máxima definida en esta propiedad, en referencia al final de la pieza;
Posición mínima del cuadrante de la perforación horizontal en (Y): posición mínima del cuadrante de las perforaciones horizontales en (Y) que la máquina puede operar. Para calcular la posición del cuadrante, se considera el centro de la perforación en (Y) menos(-) el radio de la perforación. El cuadrante no puede traspasar la posición mínima definida en esta propiedad, en referencia al inicio de la pieza;
Perforaciones laterales (Eje Y)
Número de brocas laterales (Y): cantidad de brocas, por cada cara lateral presente en la máquina;
Diámetro lateral máximo (mm): diámetro máximo de las brocas laterales;
Posición máxima del cuadrante de la perforación lateral en (X): posición máxima del cuadrante de las perforaciones laterales en (X) que la máquina puede operar. Para calcular la posición del cuadrante, se considera el centro de la perforación en (X) más(+) el radio de la perforación. El cuadrante no puede traspasar la posición máxima definida en esta propiedad, en referencia al final de la pieza;
Posición mínima del cuadrante de la perforación lateral en (X): posición mínima del cuadrante de las perforaciones laterales en (X) que la máquina puede operar. Para calcular la posición del cuadrante, se considera el centro de la perforación en (X) menos(-) el radio de la perforación. El cuadrante no puede traspasar la posición mínima definida en esta propiedad, en referencia al inicio de la pieza;
