Verifique las especificaciones y configuraciones disponibles en el plugin Nanxing NCG3021L a continuación:
Disponible desde la versión: Plugin Builder 1.60.18.2
Tipo de máquina: Centro de ruteado CNC
Fabricante: Nanxing
Extensión del archivo generado: .XML, a partir de la versión Builder 1.60.21.0.
IMPORTANTE: los archivos .mpr y .csv se generaron hasta la versión 1.60.20.3 de Builder.
Manual: manual puesto a disposición por el fabricante, haga clic aquí.
Principales características
- Perforación
- Ranura
- Ruteado
Configuración
Máquina 1
General
Nombre: establezca el nombre de la máquina.
IMPORTANTE: el nombre definido en este campo también cambia el nombre de la carpeta donde se guardarán los archivos generados.
Longitud: el valor introducido en este campo indica la longitud máxima utilizable de la máquina.
Ancho: el valor introducido en este campo indica la anchura máxima utilizable de la máquina.
Herramientas
Para comprobar los ajustes en las herramientas CNC, haga clic aquí.
Ruteadoras
Las fresas se utilizan para el ranura y el ruteado.
Ruteado de Contorno
Dirección de corte del ruteado de contorno: define si el ruteado de contorno debe realizarse en sentido horario o antihorario.
Inicio del ruteado de contorno: define dónde comienza el ruteado del contorno, en una de las esquinas o en el centro de uno de los bordes de la pieza. Esta opción solo es aplicable al ruteado de contorno exterior.
Ruteado Interno
Dirección de corte del ruteado interno: define si el ruteado interior debe realizarse en sentido horario o antihorario.
Inicio del ruteado de contorno interno: define dónde está el inicio del ruteado del contorno interior, en una de las esquinas o en medio de un borde del ruteado.
Utilice la dirección corte en operaciones de una sola línea: al establecer esta configuración, las operaciones de ruteado de una sola línea solo siguen la dirección de corte del ruteadora.
Para más informaciones, haga clic aquí.
Compensación de herramienta
Alineación de compensación: define si la herramienta tiene un desplazamiento en el centro, a la izquierda oa la derecha según la dirección de la opción Dirección de corte para el ruteado de contorno. Para más informaciones, haga clic aquí.
Establecer el tipo de alienación de compensación de la herramienta: define si la alineación de la herramienta es automática.
Propiedades
Altura: altura de la herramienta.
Código: el código definido en este campo debe ser el mismo que el definido en la máquina para poder localizar correctamente la herramienta.
Compensación de la perforación y ruteado pasante (mm):compensación de la perforación y el ruteado de la pieza.
Diámetro (mm): diámetro de la herramienta.
Longitud de superposición (mm): longitud de superposición entre pasadas de herramienta para evitar exceso de material.
Nombre: el nombre definido en este campo debe ser el mismo que el definido en la máquina para que la herramienta pueda ser localizada correctamente.
Profundidad de la pasada (mm): profundidad de pasada de la herramienta.
Velocidad de avance: velocidad de la herramienta al avanzar por la pieza, El valor por defecto utilizado es Estándar.
Velocidad de rotación: velocidad de rotación de la pieza. El valor por defecto utilizado es Estándar.
Salida
Extensión de la salida (mm): extensión de salida después de terminar el ruteado/contorneado, equivalente a la línea roja.
Tipo de salida: define el tipo de salida que utilizará la herramienta al mecanizar y contornear.
- En el tipo vertical, la herramienta desciende verticalmente sobre la pieza y comienza a cortar.
- En el tipo circular, la herramienta desciende fuera de la pieza y luego comienza a cortar tangencialmente antes de entrar en la pieza.
- En el tipo de rampa, la herramienta desciende como una rampa y comienza a cortar.
Sierras
Las sierras se utilizan para la ejecución de ranuras.
Propiedades
Alineación: Sierra de alineación, centro, izquierda o derecha.
Código: el código definido en este campo debe ser el mismo que el definido en la máquina para poder localizar correctamente la herramienta.
Compensación de entrada(mm): compensación de entrada de sierra para realizar el corte, en milímetros. Esta configuración solo se aplica si el ranura comienza fuera o sobre el punto de inicio de la pieza.
Compensación de salida(mm): compensación de salida de sierra para realizar el corte, en milímetros. Esta configuración solo se aplica si el ranura termina fuera o sobre el punto final de la pieza.
Derección de rotación: dirección de rotación: dirección de rotación de la sierra, la opción Sincrónica se refiere al movimiento estándar y la opción Asincrónica al movimiento contrario.
Espesor (mm): espesor de sierra.
Nombre: nombre de la herramienta.
Orientación: orientación de la herramienta, vertical u horizontal.
Velocidad de Avance: velocidad de la herramienta al avanzar la pieza. El valor por defecto es Estándar.
Set Ups
Sobrecorte
Sumar sobrecorte de la placa: toma el valor de sobrecorte de placa registrado en la pieza.
Sumar sobrecorte el espesor de canto: toma el valor de sobrecorte de canto registrado en la pieza.
Máquina
Orden de priorización: define el orden de priorización de operaciones para la generación de programas. Según el orden indicado en este campo, el complemento priorizará la opción seleccionada en el programa A.
Ejemplo: En una pieza que tiene agujeros en una cara y ranuras en la otra cara, el orden indicado en este campo determinará cuál tendrá prioridad en el programa A.
Herramientas de ranura: herramienta utilizada para ranuras. IMPORTANTE: Esta opción está disponible cuando se ha seleccionado la opción de Hacer ranuras.
Herramienta de ruteado: herramienta utilizada para el ruteado. IMPORTANTE: esta opción sólo está disponible cuando se selecciona la opción Hacer ruteado.
Herramienta de contorno: define el contorno del que se generarán las piezas.
- Ninguno: no se generará mecanizado de contorno para ninguna pieza;
- Todas: el mecanizado del contorno se generará para todas las piezas;
- Sólo marcado: el mecanizado del contorno se generará sólo para las piezas que tengan activada la propiedad Contorno mecanizado en el registro de la biblioteca.
Orden de las Operaciones: orden en que la máquina realiza las operaciones. Ejemplo: en una pieza que tenga perforaciones y ranuras en la misma cara, el orden indicado en este campo determinará la secuencia en que serán ejecutados por la máquina.
Especificaciones técnicas
Ancho mínimo(Y): ancho mínimo de la pieza para que la máquina pueda realizar las operaciones.
Desplazamiento del cabezal en X: desplazamiento del cabezal después de las operaciones, para que no sobrepase la pieza, en milímetros. El valor ajustado se sumará a la medida (X) de la pieza, si esta suma supera el valor permitido, se considerará el desplazamiento máximo del cabezal en (X).
Desplazamiento máximo del cabezal en X: valor máximo que puede desplazar el cabezal en (X) después de las operaciones.
Espesor máximo (Z): espesor máximo de la pieza que la máquina puede realizar operaciones.
Espesor mínimo (Z): espesor mínimo de la pieza que la máquina puede realizar operaciones.
Largo mínimo (X): ancho mínimo de la pieza para que la máquina pueda realizar las operaciones.
General
Nombre: el nombre definido en este campo también cambia el nombre de la carpeta donde se guardarán los archivos generados.
Face de Alineación: define si se considera la cara de alineación registrada en cada pieza al generar los programas. En caso afirmativo, esta cara se alineará según la configuración seleccionada. Para más informaciones, haga clic aquí.
Hacer perforaciones: con la opción marcada, los perforaciones registrados se generarán en los programas de la máquina.
Hacer ranuras: con la opción marcada, las ranuras registradas se generarán en los programas de la máquina.
Rutear: si se marca esta opción, las operaciones de mecanizado registradas se generarán en los programas de la máquina.
Distancia del campo de uso de vias en el eje X: distancia desde el final de la pieza en el eje X, que determina el área donde las operaciones deben tomar variable del tamaño de la pieza menos la distancia de la operación considerada hasta el final.
Distancia del campo de uso de vias en el eje Y: distancia desde el final de la pieza en el eje Y, que determina el área donde las operaciones deben tomar variable del tamaño de la pieza menos la distancia de la operación considerada hasta el final.
Invertir campos de variavel: marcando esta opción, cuando se genera una pieza rotada, los campos se invierten como se muestra.
Considerar sentido de la veta: considera la dirección de la veta al generar los programas Nesting.
Descontar espesor del canto: define si se descuenta o no el espesor del canto.
Processo de ruteado: a través del Plugin Builder, es posible crear y determinar los tipos de proceso para las operaciones de ruteado registradas en la biblioteca, permitiendo así el uso de una determinada herramienta para una determinada operación de ruteado. Para más información, pulse aquí.
Rutear contorno: define el esquema de las partes que se generarán.
- Ninguno: el ruteado de contornos no se generará para ninguna pieza;
- Todos: se generarán ruteados de contorno para todas las piezas;
- Sólo marcado: el ruteado del contorno se generará sólo para las piezas que tengan activada la propiedad Contorno ruteado en el registro de la biblioteca.
Perforaciónes
Ángulo de la extremidad de la broca en perforación pasante: determine el ángulo del extremo de la broca para usar con perforaciones pasantes (de 25 a 90 grados). Este valor se usa en el cálculo para determinar el aumento en la profundidad del perforación pasante para garantizar que el perforación atraviese completamente la pieza.
Brecha de la broca en las operaciones de foración pasante (mm): determine la holgura de perforación para uso en perforaciones pasantes.
Diámetro horizontal máximo, en milímetros (mm): diámetro máximo de brocas horizontales.
Diámetro vertical máximo (mm): diámetro máximo de brocas verticales.
Método de perforación no transeúnte: modo de perforación para perforaciones no pasantes.
Modo de perforación transeúnte: modo de perforación para perforaciones pasantes.
Número de brocas horizontales (X): número de brocas, por cada cara horizontal, presentes en la máquina.
Número de brocas laterales (Y): número de brocas, para cada cara lateral, presentes en la máquina.
Número de brocas verticales (Z): número de brocas verticales presentes en la máquina.
Posición máxima de furação horizontal en (Y): posición máxima en la que la máquina puede hacer perforaciones horizontales en (Y).
Posición máxima de furação lateral en (Y): posición máxima en la que la máquina puede hacer perforaciones laterales en (Y).
Posición máxima de furação vertical en (Y): posición máxima en la que la máquina puede realizar ranuras con una sierra (Y).
Profundidad máxima de la perforación: profundidad máxima que la broca puede perforar.
Ranuras
Posición máxima de ranuras hecho con fresa en (Y): posición máxima en la que la máquina puede hacer ranuras con la fresa (Y).
Posición máxima de ranuras hecho con sierra en (Y): posición máxima en la que la máquina puede hacer ranuras con la sierra (Y).
Ruteados

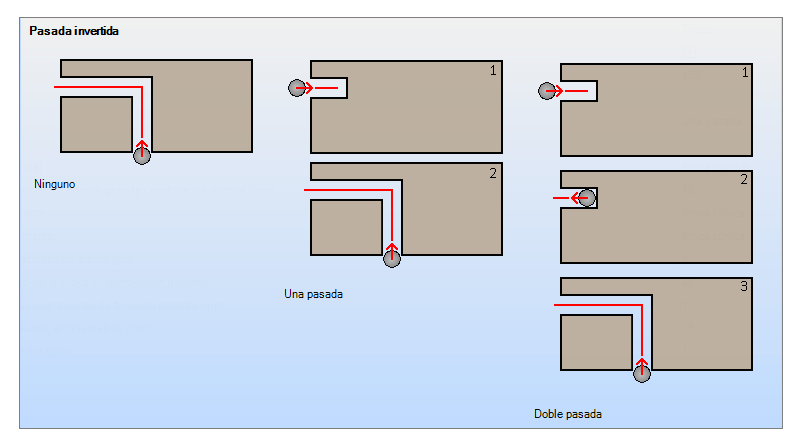

Pasada invertida: el paso inverso se utiliza en las operaciones de salida del lado de los bordes.
- Ninguna: La ruteadora seguirá la trayectoria normal de ruteado entrando por un borde y saliendo por el otro.
- Una pasada: La ruteadora entrará en uno de los bordes de la pieza haciendo sólo una pequeña entrada. Entonces la ruteadora subirá, irá al otro extremo del mecanizado y luego seguirá la trayectoria normal de mecanizado.
- Doble pasada: La ruteadora entrará en uno de los bordes de la pieza haciendo sólo una pequeña entrada y volverá al punto de partida. Entonces la fresa subirá, irá al otro extremo del mecanizado y luego seguirá la trayectoria normal de ruteado.
Tipo de mecanizado: define el comportamiento del mecanizado pasante. Estándar: sigue el registro de la operación. Fuerza Interior: elimina todo el material. Fuerza Contorno: solo realiza el contorno de la operación. Para más información pulse aquí.
Cabecera Panel
|
Información del encabezado |
Info Promob |
|
IsProduce |
Si la pieza se produce, siempre tendrá el valor true. |
|
ID |
ID de identificación de pieza, será el mismo para la pieza y para la etiqueta. Ejemplo: PRA0073A |
|
Name |
Nombre |
|
Material |
Es una combinación del núcleo del material con el color del material y su espesor. Ejemplo: MDF - Branco18.5mm |
|
Lenght |
Longitud |
|
Width |
Ancho |
|
Thickness |
Espesor |
|
Qty |
Cantidad |
|
Grain |
Información sobre la dirección de la veta del material:
W: para Horizontal L : para Vertical N : si el material no tiene veta
|
|
MachiningPoint |
Información fija "1" |
|
Info1 |
Referencia |
|
Info2 |
Descripción |
|
Info3 |
Observación |
|
Info4 |
IDERP |
|
Info5 |
Descripción del padre de la pieza
|
